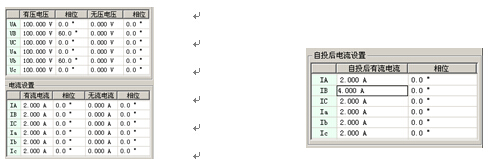

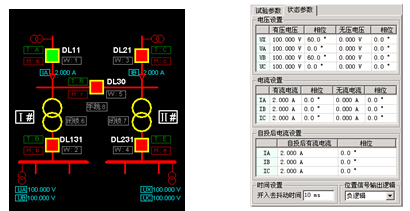

¢ 狀態參數

—  有壓電壓電流、無壓電壓電流

狀態參數頁面用于輸入在有壓、有流或無壓、無流時各電壓和電流幅值和相位，即各狀態時測試儀應輸出的電壓、電流值。

因試驗的接線不同，或測試儀輸出電壓路數的不同，各電壓的幅值和相位可能需設置得不同。比如，用測試儀的三相電壓UA、UB、UC分別輸出給I母線的三相電壓，則應將設置如下：

UA：57.7V 0°,UB： 57.7V -120°,UC：57.7V 120°

如右圖所示：



若僅用測試儀的兩相電壓UA、UB分別輸出給I母線三相電壓，且要求加在I母線的三個線電壓幅值均為100V，正序相位，則可按如下方法設置電壓參數（加給II母線的兩相電壓設置方法同此）：

UA：100V  0°,UB：100V  -60°

如右圖所示：



并且在接線時，一般將測試儀UA、UB分別接備自投I母線的UA、UC相，I母線的UB接測試儀UN。具體接線請參考下文舉例。

—  自投后電流

在暗備用情況下，考慮到母聯開關自投后，可能出現一臺變壓器由原來只帶一段母線負荷變?yōu)閹�兩段母線負荷的情況，表現在自投后變壓器的電流增加。自投后電流參數就是為此目的而設置的。

通過設置較大的自投后電流，能用來測試自投后備自投過負荷跳閘，或合閘于故障母線，后加速動作跳閘的情況。

二 試驗指導

¢ 電壓、電流接線

做備自投試驗，最麻煩的可能就是接線，因?yàn)椴煌�的系統主接線類型、不同的備用方式，甚至不同的事故原因，都可能會造成接線的不同。下面就針對各種可能的情況，詳細介紹試驗的接線方法，以供參考。

為方便掌握試驗接線方法，現介紹一種通用的交流量接線方法。無任哪種系統主接線類型，哪種備用方式，哪種事故原因，均可按以下方式接入各個交流量：

—  電流接入

接入電流量對備自投裝置有如下作用：

1、投前要判斷被跳開的一側變壓器支路無電流，才能合備用開關；

2、暗備用方式下，備用開關合閘后，因所帶負荷超出在運行的變壓器允許的最大負載，要求甩負荷。一般通過判斷自投后的電流是否超過整定的過流動作值來確定變壓器是否超載。

1、用開關合閘于故障母線，導致自投后電流非常大，以模擬后加速動作情況。

電流接線較簡單，一般按軟件界面提示，將測試儀的IA、IB分別接保護的兩路進線或主變支路電流輸入端，如右圖所示：



—  電壓接入

不同備自投裝置要求每段母線或每條進線接入的電壓可能不同，有的要求只接入一個、兩個相或線電壓，有的則要求接入三相電壓。對不同的要求我們可以采用不同的接線方法來滿足。

每段母線或每條進線要求接入一個或兩個相或線電壓：  這種情況可以簡單地用測試儀的一個或兩個電壓輸出通道直接接入即可。

每段母線或每條進線要求接入三相電壓：  這種情況可以采用兩種接法：

a) 將測試儀兩個電壓通道接入備自投三相電壓。接線方法如右圖。



設測試儀輸出的電壓：UA＝100V，0°  UB＝100V，60°

則：UAB＝100V，-60°

由于測試儀輸出的電壓UA、UB分別加在備自投的UA、UC上，則備自投側：

UAB＝UA＝100V，0°

UBC＝－UB＝100V，-120°

UCA＝－UAB＝100V，120°

          為正序電壓。

b) 將測試儀三個電壓通道分別接入備自投三相電壓。接線采用一一對應接線，接線方法如右圖。

此時應將軟件的“試驗參數”頁中各電壓設為：

UA=57.7V，0° UB=57.7V，-120° UC=57.7V，120°

第1種接線比較節約電壓通道數。

¢ 試驗舉例1：接線類型1、暗備用、線路I失電

—  初始條件：

備自投需接入量：兩條高壓進線各需接入一個線電壓，兩段低壓母線各需接入三相線電壓，兩臺主變各需接入一個低側電流；各開關位置信號，正邏輯。

備自投輸出量：各開關跳閘、合閘信號。

—  試驗接線：

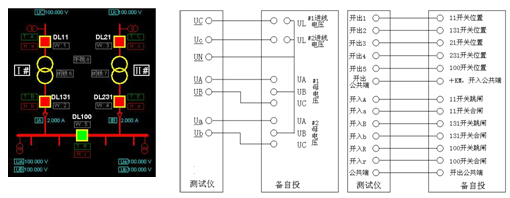

采用1000/1200型測試儀，具體接線及試驗參數設置方法如下圖：





—  試驗過程：

開始試驗時，測試儀先輸出正常運行態：各電壓輸出有壓電壓，各電流輸出有流電流； 131、100均閉合（開出2、5均閉合），DL231斷開（開出4打開）。

等待事故前延時（或手動觸發）后，自動進入事故狀態，進線1、#1主變和I段母線失壓（UA、UB、UC均為無壓電壓），#1主變無流（IA為無流電流）。檢測到狀態變化后備自投動作過程應為：

確定進線2有壓后延時時間t1跳DL131開關――確定DL131開關確實跳開，且#1主變無流無流后，延時時間t2合DL231開關――此時1母電壓恢復（UA、UB恢復為有壓電壓），#2主變電流為自投后電流。

自投成功后，如果需要進一步模擬供電恢復時，則按工具欄的“供電恢復”按鈕，進線1將恢復供電（UC為有壓電壓）。備自投裝置可能的動作過程是：

延時時間t3跳131開關――延時時間t4合DL231開關――此時1母恢復為有壓電壓，#2主變電流恢復為有流電流。

1． 圖中+KM為備自投裝置的220V直流＋KM或＋XM，現場試驗時可從保護屏柜的控制電源取，也可以從測試儀后面板的獨立直流電源接線，只需將獨立直流調至220V即可直接使用。

2． 現場試驗，常通過選擇“線路I失電”、線路II失電”來代替模擬“I母線失電”、“I母線失電”，此時UC、Uc可不接線，其它接線同本例。

3． 如果不做“供電恢復”試驗，圖中有些接線（DL11合閘、DL131合閘、DL100跳閘）可以不接。

4． “DL11偷跳”、“DL131偷跳”的接線方法與本例相同。

5． 線路2側的各種試驗接線與同等條件下（指接線類型和備用方式均相同）線路1側的試驗接線相似。

6． 位置信號輸出邏輯選擇與裝置本身有關，如果裝置的位置信號接點在輸入220V或110V正電位時，判斷相應開關為合閘狀態，則試驗時應選擇“正邏輯”，若判斷為分閘狀態，則選擇“負邏輯”。

¢ 試驗舉例2：接線類型2、明備用、DL21開關偷跳

—  初始條件：

備自投需接入量：兩段低壓母線各需接入三相線電壓，兩臺主變各需接入一個低側電流；各開關位置信號，負邏輯（注意：下面的各開出量均與上例反邏輯）。

備自投輸出量：各開關跳閘、合閘信號。

—  試驗接線：

采用KDJB-1200型測試儀，具體接線及參數設置方法見下列圖示：

—  試驗過程：

開始試驗時，測試儀先輸出正常運行態：各電壓輸出有壓電壓，各電流輸出有流電流；DL11閉合（開出3打開），DL11斷開（開出1閉合）。注意，這里DL30的開入開出量均可不接線，即認為實際上這就是一段母線，而沒有分段開關，這樣也更符合現場實際。

等待事故前延時（或手動觸發）后，自動進入事故狀態，DL21斷開（這里由測試儀自動跳開此開關，并通過開出3“告知”備自投，DL21確實跳開，模擬因其它原因?qū)е?span>DL21偷跳。），從而導致I、II段母線同時失壓（UA、UB、UC、UX均為無壓電壓），#1、#2主變均無流（IA、IB為無流電流）。檢測到狀態變化后備自投動作過程應為：

延時時間t1合DL11開關――此時I、II母電壓恢復，#1、#2主變電流為自投后電流。





1．圖中+KM為備自投裝置的220V直流＋KM或＋XM，現場試驗時可從保護屏柜的控制電源取，也可以從測試儀后面板的獨立直流電源接線，只需將獨立直流調至220V即可直接使用。

2．接線類型2是較簡單的一種系統主接線方式，只能模擬進線失電、母線失電，和變壓器一側，比如高壓側開關的跳閘故障，而不能模擬另一側開關跳閘和主變故障。若需要模擬后兩類故障，請選擇“接線類型1”。

3．模擬“DL21手跳”故障，當需要檢查手跳閉鎖信號時，可將備自投裝置的閉鎖信號輸入端子接測試儀的開出8，其它接線與“DL21偷跳”相同。

4．同等條件下（指接線類型和備用方式均相同），DL11的各種試驗與DL21的試驗相似，只是對應地接線路1側的各開關即可。

¢ 試驗舉例3：接線類型2、暗備用、II#主變故障并閉鎖備自投

—  初始條件：

備自投需接入量：兩段低壓母線各需接入三相線電壓，兩臺主變各需接入一個低側電流；各開關位置信號，正邏輯。

備自投輸出量：各開關跳閘、合閘信號。

—  試驗接線：

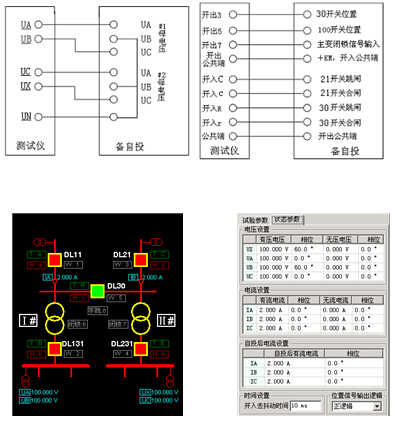

采用TP40A型測試儀，具體接線及參數設置方法見下列圖示：



—  試驗過程：

開始試驗時，測試儀先輸出正常運行態：各電壓輸出有壓電壓，各電流輸出有流電流；DL11、21、131、231均閉合（開出1、2、3、4均閉合），DL30斷開（開出5打開）。正常運行期間，備自投處于非閉鎖狀態，所以此時開出7打開。一進入故障態，開出7即閉合，以給備自投加上正電位，使其閉鎖。

等待事故前延時（或手動觸發）后，自動進入事故狀態，DL21斷開（這里由測試儀自動跳開這兩個開關，模擬主變故障時，由其它保護，比如變壓器差動保護跳開變壓器的高、低側開關，并且通過開出3告知備自投，這個開關確實已跳開），從而導致I段母線失壓（UC、UX均為無電壓）， II#主變無流（IB為無流電流）。檢測到狀態變化后備自投動作過程應為：

裝置不動作！

這是由于裝置的“主變閉鎖信號輸入”端子經過開出7被加上了220V正電源，處于閉鎖狀態，所以裝置不發備自投合閘信號。此時II母仍處于失壓狀態，DL21、30也均維持?jǐn)嚅_狀態，試驗結束。

為確認造成備自投不合閘的原因的確是因“主變閉鎖”引起的，可將軟件界面上的“輸出主變閉鎖信號”取消選擇，重復上述試驗，此時，備自投動作過程應為：

延時時間t1合DL30——II母線電壓恢復（UC、UX恢復為有壓電壓），II#主變支路電流恢復（IB恢復為有流電流），試驗結束。

1． 圖中+KM為備自投裝置的220V直流＋KM或＋XM，現場試驗時可從保護屏柜的控制電源取，也可以從測試儀后面板的獨立直流電源接線，只需將獨立直流調至220V即可直接使用。

2． 若系統主接線為“接線類型1”，主變故障時一般不需要閉鎖備自投

3． 可按上例相似的接線方法重新接線，檢查I#主變故障時的閉鎖情況，此時是通過測試開出6輸出閉鎖信號。

備自投試驗接線并非千篇一律，比如，有的備自投較簡單，沒有進線電壓端子，則試驗時進線電壓不接；有的備自投裝置不需要判斷開關位置，則測試儀相應的開出量也不需接線。

和重合閘裝置一樣，開始故障前，往往應使備自投裝置完成充電，否則會出現備自投不動作。備自投不動作時，還應檢查：

1、 經測試儀開出接點接入的裝置開關位置接線端子電位是否正確；

2、 跳閘側線路是否無電流；

3、 裝置的閉鎖接點是否誤接入正電源。



第十五章   6-35KV微機線路保護試驗

本測試模塊集中了低壓微機線路保護的大部分測試項目，適用于6～35KV中性點不接地系統的線路保護的測試。完整接線后，能一次性測試完所有項目，中間不需要人為干預

l 可不退出其它段，一次性對三段過流保護進行定值校驗測試

l 匯集了幾乎所有中性點不接地系統的線路保護的各種測試功能

l 界面簡潔，只需要設置少量的試驗參數，有的甚至只要輸入整定值即可

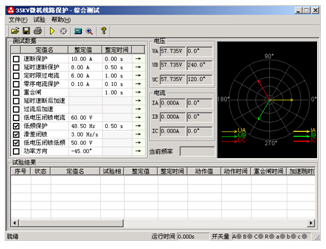

一 界面說明

¢ 三段式過電流保護：速斷、延時速斷、定時限過流

這些項目專門用于測試三段過流保護。按照定值單正確輸入各段定值（包括動作值和動作時間）后，可以不需退出其它段即可進行一次性測試。

測試時，先分別選中需要測試的項目，依據定值單設置各段的動作“整定值”和“整定時間”。然后用鼠標點擊“→”按鈕，在彈出的對話框中設置其它試驗參數。下面以“速斷保護”為例進行詳細說明，如右圖所示：



界面上要求輸入的“整定值”和“整定時間”必須按照保護實際的定值設置正確填寫，否則可能會影響結果，甚至導致試驗不會成功。

—  測試相

試驗時是分相加電流進行試驗的，故提供A、B、C相供選擇，可只選取一相也可同時選多相測試，軟件將按順序依次進行測試。當進行某相測試時，只有該相電流有輸出，其它相電流為零。

—  故障線電壓

對于有“低電壓閉鎖”功能的保護，需要加入三相電壓。當線電壓小于低電壓整定值時，才開放過流保護，否則將閉鎖保護，即使電流再大也不動作。在這種情況下，要求該參數應小于保護的“低電壓閉鎖”整定值。試驗時，無任測試哪一相，三相電壓均有輸出，且UAB、UBC、UCA都等于所設置的故障線電壓。

試驗期間，可從軟件界面的輸出顯示區域清楚得觀察到當前個電壓、電流通道輸出的電流幅值和相位。進行低周減載項目測試時，還能監視輸出電壓的頻率。如右圖所示：



—  靈敏角

功率方向靈敏角。功率方向元件投入，需正確設置靈敏角。一般情況下按默認值即可。

—  分辨率

該參數決定測試值的精度。按默認的0.01已能滿足微機保護的一般試驗要求。

¢ 零序電流保護

有些小接地系統線路零序電流較大，保護也具有零序電流跳閘或報警功能。

零序保護界面的試驗參數的設置與上述三段過流類似，請參閱。不同的是，在彈出的對話框中，“測試相”欄不開放，因?yàn)楸Ｗo(hù)僅有一相零序，固定由測試儀IA相輸出零序電流來測試。試驗時將測試儀的IA接至保護的零序電流輸入端，作為保護的零序電流。

¢ 重合閘

該項目用于模擬三相一次自動重合閘的動作情況。試驗前首先必須投入保護的重合閘功能。試驗時，設置一個故障電流，使某一段過流保護能可靠動作。測試儀在接收到保護動作信號后立即轉入正常態輸出。在比“重合閘整定時間”略長的時間內等待重合成功。

注意，當開關手合或重合閘動作后，重合閘立即放電，在再次充電滿之前重合閘處于閉鎖狀態，此時任何故障只跳閘不重合。重合閘充電時間一般在15－25秒左右。參數設置如右圖所示：



界面上要求輸入的“整定時間”是指保護整定的重合閘時間。

—  故障電流、故障電壓、最大故障時間

這里設置保護重合前的故障狀態參數。該故障電流、電壓應能保證保護可靠動作。“故障電流”一般大于某段過流整定值，而“最大故障時間”大于該段整定動作時間。比如，設置的故障電流只能讓Ⅲ段過流保護動作，則“最大故障時間”應大于Ⅲ段過流的整定時間0.2s以上。

—  故障前延時

在重合閘未充滿電的情況下，該參數一般設置為15～25s，以等待重合閘充電完成。如果試驗前重合閘已充滿電，該時間可設置得較小，以節省試驗時間。

有的保護要求開關在合閘位置時才啟動重合閘，即在保護的開關位置端子上加上電位來判斷開關合位。在整個試驗過程中測試儀的開出2是模擬開關位置輸出。在故障前態和重合后態開出2閉合，跳閘態開出2打開。因此可以將“開出2”串入相應的直流回路，使保護可以正確識別開關位置。

¢ 延時速斷后加速、過流后加速

這些項目是測試永久性故障下重合閘動作后，后加速跳閘的過程。試驗時，測試儀收到保護重合閘動作信號后，再次輸出與前次相同的故障量，等待保護再次跳閘，測試后加速跳閘時間。

試驗需具備如下條件：

1、參數中所設的故障電流、電壓、靈敏角和故障時間應能保證所試驗段過流保護正確動作（請參閱上文過流保護的相關說明）；

2、與該過流段對應的“延時速斷后加速”或“過流后加速”保護功能投入；

3、重合閘功能投入（參閱上文重合閘的相關說明）；

4、需要開關位置信號才能啟動重合閘的保護，需正確接入開出2接點信號。

¢ 低電壓閉鎖過流

該項目是測試低電壓閉鎖過流保護的閉鎖電壓值，該值為線電壓值。試驗前先要將待試驗段過流保護的“低電壓閉鎖”功能投入。

本項目也是分三相依次進行測試的。例如，當測試UAB時，A、B兩相為故障相，C相電壓為正常電壓，UAB為故障電壓。無論試驗相選擇UAB、UBC，還是UCA，試驗時三相電流均同時輸出。三相電流的幅值均等于所設置的“故障電流”，且按正序相位輸出。

“故障電流”和“最大故障時間”均應分別大于待試驗段過流保護的相應整定值。如右圖所示。



其它參數的設置請參考上文“三段式過流保護”中的相關說明。

¢ 低頻保護

該項目是測試低頻（高頻）保護的動作頻率和動作時間。參數設置界面如右圖所示：



—  頻率下滑前延時

每次試驗時先輸出初始頻率下的電壓電流，經“頻率下滑前延時”，可以使低頻保護解除閉鎖狀態，然后才開始下滑頻率。該時間參數就是用于保護解除頻率閉鎖。

—  初始線電壓、三相電流

有些保護有“低電壓閉鎖低頻”功能，則“初始線電壓”應大于保護的“閉鎖電壓”，一般按默認的100V設置即可。

有些保護要求有負荷電流才開放低頻功能，無流或電流太小，保護認為無切除負荷的價值而閉鎖低頻功能。則應先連接好電流試驗線，再設置“三相電流”大于保護的“電流整定值”。測試時三相電壓、三相電流同時輸出，同時變頻率。

—  初始頻率、終止頻率

參數設置的基本原則是：在初始頻率時，保護應可靠不動作，在終止頻率時，保護應可靠動作。

對有“啟動頻率”的保護，要求初始頻率必須大于保護的“啟動頻率”值。“初始頻率”一般取50Hz。

終止頻率一般應比整定動作頻率小0.5Hz以上，但也不能設置得太小，否則保護可能會閉鎖，一般不應低于45Hz。

—  頻率變化率df/dt

試驗時，保護先按所設置的df/dt勻速下滑。當滑到“整定動作頻率＋0.1Hz”處，測試儀自動改為以“0.01Hz / 每步時間”的速率逐格變頻，直到保護動作。測出動作頻率和動作時間。這里“每步時間”等于“整定時間＋0.2s”。

¢ 滑差閉鎖

當頻率下滑速率太快，df/dt大于保護的滑差閉鎖定值時，保護閉鎖不動作；df/dt小于滑差閉鎖定值時，保護解除閉鎖允許動作。若保護先在閉鎖狀態，則保護從閉鎖狀態到解除閉鎖需要一定的時間，所以“頻率下滑前延時”應設置得足夠大，比如5s。同時，由于低頻保護有一定的動作延時，所以終止頻率應設置得比保護整定的動作頻率要小，比如47Hz。否則下滑時間不夠可能不會動作。其它參數的意義及設置方法請參考上文“低頻保護”。

¢ 低電壓閉鎖低頻

與上述“滑差閉鎖”不同的是，這里是在線電壓低于保護整定的閉鎖電壓值時，低頻保護閉鎖。參數的設置方法請參考上文“低頻保護”和“滑差閉鎖”中的說明。

¢ 功率方向

該項目能正確、快速地測試出功率方向保護的兩個動作邊界，記錄邊界角并自動計算出最大靈敏角。考慮到現場試驗時，一些試驗人員對保護最大靈敏角的正、負難以區分，所以軟件對這里最大靈敏角的整定值輸入采用了模糊技術，假設保護的最大靈敏角是―45°，無論試驗人員輸入－45°還是＋45°，都不會影響正常的試驗。參數設置對話框如右圖所示。



本項目也是分三相依次進行測試的，試驗相可以單選也可以同時選。當對某一相進行測試時，僅該相有電流輸出，其它相電流為零。

—  試驗間斷時間

為了適應某些需“突變量啟動”的保護的試驗要求，特設置了該參數。當其為非0值時，試驗的基本過程是：輸出正常態電壓電流（電壓為額定值，電流為0），維持至“故障前延時”結束——輸出預設的故障態電壓電流，維持至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束——再次輸出正常態電壓電流，維持至“故障前延時”結束——突變輸出另一狀態的故障電壓電流，至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束。如此循環輸出，至測試出保護的一條動作邊界。

—  90°接線線電壓

本軟件只能測試按90°方式接線的功率方向保護。當測試A相時，電流只有IA有輸出，其它相電流為0；電壓只有UB、UC有輸出，其它相電壓為0。并且，電流IA的幅值等于所設置的“試驗相電流”，線電壓UBC的幅值等于所設置的“90°接線線電壓”。

—  角度分別率

該參數決定測試的精度。當軟件檢測到兩次輸出的電流角度差值小于“角度分辨率”時，即自動停止輸出結束試驗。一般按默認值1°設置。



附錄1：  各種繼電器的試驗方法

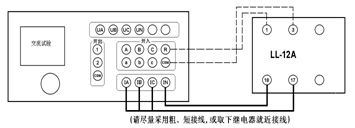

1、交流電壓／電流／反時限電流繼電器校驗
在交流試驗中，Ua（或Uab）／Ia設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流／反時限電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。下圖為LL-12A過電流繼電器的接線圖。



2、直流電壓／電流繼電器校驗

在直流試驗中，Ua（或Uab）／Ia設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。

3、時間繼電器校驗

用手動試驗方式，按直流或交流電壓繼電器的試驗方法測出動作值、返回值和動作時間、返回時間。

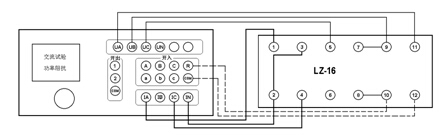

4、功率繼電器校驗

（1） 功率方向繼電器動作區和靈敏角的測量

在功率、阻抗試驗中，設定Uab、Ia為額定值，設置Uab相角步長，加減電壓相位角（可用自動試驗方式），測出動作區兩邊邊界角φ1、φ2，則靈敏角φLM＝½（φ1＋φ2）。

（2） 最小動作功率的測量

將角度設置在靈敏角φLM，設定Ia（或Uab）為額定值、Uab（或Ia）為零。

    設置Uab（或Ia）的步長，增加電壓（或電流）。測出最小動作功率。如上圖所示。

（3）潛動試驗

電流回路開路，設置Uab初值為零、步長為額定電壓，突然加上或切除電壓，繼電器觸點不應有瞬間接通現象。

電壓回路經20歐電阻短路，設置Ia 初值為零、步長為數倍額定電流，突然加上或切除電流，繼電器觸點不應有瞬間接通現象。

（4）記憶作用檢驗

在靈敏角下設置Ia 為0.5倍和數倍額定電流時，Uab由100V突降至零，繼電器應可靠動作，說明記憶作用良好。

5、阻抗繼電器校驗

（1）阻抗繼電器靈敏角和整定阻抗的測量

在功率、阻抗試驗中，設定Ia為5A(或1A)，Uab為0.7倍整定阻抗對應的電壓，加減電壓相位角（可用自動試驗方式）,測出動作區兩邊的邊界角φ1、φ2，則靈敏角φLM＝½（φ1＋φ2）。

將相角設為φLM，從高至低改變電壓至繼電器動作，得出動作電壓UDZ，根據ZSET＝UDZ／Ｉ，計算整定阻抗ZSET。

（2）精工電流曲線的測量

固定電壓與電流之間的角度為φLM，逐次改變電流Iab，在每一電流時加減電壓Uab（可用自動方式），測出動作值，作出精工電流曲線 Z=f(I) 。

（3） “鳥啄”現象

電流回路開路，設置Uab初值和步長均為額定電壓，電壓由額定突降至零，繼電器觸點不應有閉合現象。接線如下圖所示：

6、同步檢查繼電器校驗

（1）兩線圈極性關系檢查

在交流試驗中，設定Ua、Uc輸出額定電壓接入兩線圈，繼電器不動作，但斷開任一線圈繼電器即動作，說明2、6為同極性端子，否則2、4為同極性端子。

（2）動作角度的測量

調節好極性端子，設定Ua、Uc為額定電壓，改變兩電壓之間的角度，測出動作值和返回值。

（3）動作、返回電壓的測量

設定一個線圈電壓為零，另一線圈電壓由零逐步增加（可用自動試驗方式）測出動作電壓，再逐步減小電壓，測出返回電壓。交換線圈再做同樣試驗。接線如下圖所示：



7、低周繼電器校驗

在高低周試驗中，設定電壓、電流為額定值，設置頻率初值、手動變頻步長值，逐步減小頻率，測出低周動作頻率值和動作時間，再逐步增加頻率，測出返回頻率值和返回時間。

將變頻方式改為自動變頻，設置自動變頻步長Df／Dt 值為整定值，減小頻率，繼電器應不動作，連續數次試驗均應可靠不動作。

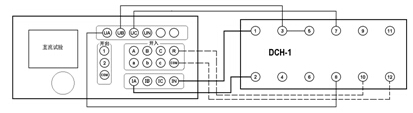

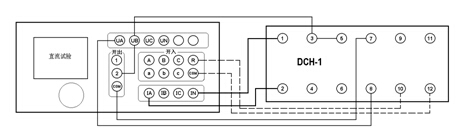

8、重合閘繼電器校驗

（1）方法一：

在直流試驗中，用手動試驗方式，設置 Ia 為中間繼電器保持電流，Uab為 220V（Ua為＋110V，Ub為－110V）作電容充電電壓，Uc為＋110V。按下“確認”，“開始”輸出220V 電壓。

等待15－25秒重合閘電容充電充滿、信號燈亮后，將Uc電壓值改為－110V（在輸出狀態中，鼠標點擊Uc數值框，直接輸入－110，按回車鍵），即在第 7 端施加啟動電壓以啟動重合閘，重合閘啟動后，等待重合閘時間到，接點動作，即可測出動作時間。

注意：若重合閘能充電但不能動作，請檢查保持電流是否有輸出。在充電期間，電流輸出回路是斷開的，所以測試儀的電流輸出開路指示燈亮。當重合閘動作時，測試儀的電流輸出開路指示燈應熄滅。

（2）方法二：
在直流試驗中，用手動試驗方式，設置 IA 為中間繼電器保持電流，UAB為 220V（UA為＋110V，UB為－110V）作電容充電電壓，關閉所有的變化標志。按下“確認”，“開始”輸出220V 電壓。等待15－25秒重合閘電容充電充滿、信號燈亮后，旋轉一下測試儀器的旋鈕。此時，開出2閉合，UB通過開出2給7號端子加上-110V電壓，從而啟動重合閘。待重合閘時間到，接點動作，即可測出動作時間。



9、差動繼電器校驗

（1）直流助磁特性的測量

在差動試驗中，制動電流 Izd 設定為直流電流，逐次改變 Izd 值，在每一助磁電流時加減動作電流 Idz（可用自動試驗方式），測出動作電流IDZ，繪制制動特性曲線。

（2）比率制動特性的測量

制動電流 Izd 設定為基波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制制動特性曲線。

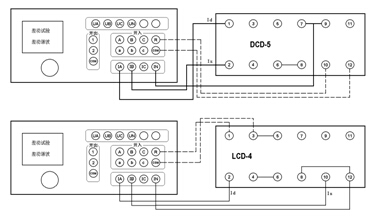

若是DCD—2（A）型差動繼電器，其試驗接線如下：IA——7，IB——9，IN——1，開入A——10，開入公共端+COM——12，繼電器的3和5，6和8分別短接即可。

（3）二次諧波制動特性的測量

制動電流Izd 設定為二次諧波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制二次諧波制動特性曲線。

（4）高次諧波制動特性的測量

在差動諧波試驗中，制動電流 Izd 設定為各次諧波疊加電流，逐次改變 Izd 的某次諧波值，測出動作電流IDZ。

附 錄2：配置清單

1 標準配置

   繼電保護測試儀主機                                   一臺

   高強度鋁合金主機包裝箱                               一只

   測試導線                                             一包

   電源線                                               一根

   保險管                                               一套

   使用說明書                                           一本

2 服務承諾

本公司對售出的產品兩年質保，長期維護，提供備品備件，軟件終生免費升級。

保修期內出現下列情況之一時，維修應收成本費：

1）用戶使用或搬運過程中因摔落而造成的故障或損壞；

2）用戶自行委托其他單位維修而引起的故障或損壞；

3）因電壓、電流不正常導致設備故障或損壞；

4）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞；

5）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞；
