第十章 線路保護試驗

這個測試模塊匯聚了線路保護各個試驗項目的定值校驗。進行某項目測試之前，要注意及時進行軟壓板的投退，以防試驗受到其他因素影響。該模塊提供了阻抗定值、零序電流定值、負序電流定值的校驗以及z/t動作階梯、自動重合閘及后加速、非全相零序保護定值校驗、工頻變化量阻抗元件定值校驗、最大靈敏角測試等八個測試項目。

l 在一個測試模塊中匯集了幾乎所有的高、低壓線路保護測試項目

l 能校驗檢同期重合閘、非全相、工頻變化量阻抗等復雜的保護功能

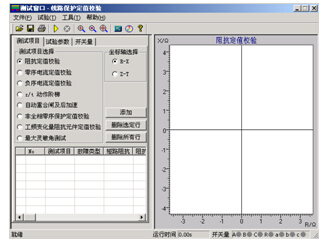

一 界面說明

¢ 測試項目

先選中一個測試項目，然后點擊“添加”按鈕，在打開的對話框中設置該測試項目的試驗參數，選擇“確認”后，試驗數據將添加到下面的參數窗口。然后可以再選中另外一個測試項目，進行同樣的參數設置和添加操作。一次試驗可以添加多個測試項目，試驗時按參數列表的順序依次分別進行測試。

當需要刪除參數列表中某一行的試驗參數，可以先選中這一行，然后點擊“刪除選定行”按鈕；若需要刪除參數列表中全部的試驗參數，可以直接點擊“刪除所有行”按鈕。

通過點選“R-X”、“Z-T”來改變右圖的坐標，實現不同的顯示方式。

¢ 試驗參數

在試驗參數頁中設置各個測試項目的一些公共試驗參數。

—  零序補償系數

只有故障類型為“接地短路”時，才需要設置零序補償系數。有“KL”、“Kr和Kx”、“Z0/Z1”三種表達方式供選擇。不同廠家的保護，零序補償系數可能不同，設置時請查閱保護的使用說明書或者從保護裝置的定值菜單中查找零序補償系數的表達方式。

—  故障觸發方式

試驗時每次都是先輸出故障前量，再進入故障態的，這可以滿足某些保護需要突變量啟動的要求，這時需要設置“故障前時間”和故障觸發方式。本模塊提供了“時間控制”、“按鍵觸發”、“開入c觸發”和“GPS觸發”四種觸發方式。



時間控制

默認情況下選擇這種觸發方式。試驗時先輸出故障前量，即電壓57.735V，電流0A，等待“故障前時間”結束后，即輸出設置的故障量，等待保護動作。保護動作則立即結束本輪測試，若保護未動，故障量持續輸出至所設置的“最大故障時間”到時，即自動結束本輪，進入試驗間斷時間，裝置不輸出。然后循環進入下一輪試驗。

其它觸發

其它三個觸發方式的工作原理相同，只是觸發的方式不同而已。“按鍵觸發”定義為鍵盤上的任意鍵觸發，“開入c觸發”是由測試儀上的開入量c變位觸發，“GPS觸發”是由通信口所接的“分脈沖”觸發。

—  PT、CT安裝位置

根據現場PT安裝情況進行設置。PT安裝在“母線側”時，開關斷開后電壓不消失，即測試儀不停止給保護輸出電壓，而是輸出額定電壓；PT安裝在“線路側”時，開關斷開后電壓消失，即測試儀停止給保護輸出電壓。CT中性點“指向線路”時，IA、IB、IC為極性端，IN為非極性端，CT中性點“指向母線”時，與上述相反，此時測試儀輸出的電流方向相反。

—  UX輸出

根據需要設置第四相電壓UX的輸出值，可以設定為 +3U0、-3U0、+×3U0、-×3U0或線路抽取電壓等多種方式。

當選擇“抽取電壓”時，下面的“抽取電壓值”欄呈正常有效顯示。此功能一般是為了做重合閘的檢同期和檢無壓試驗。

線路重合閘時，不象發電機同期并網那樣要求頻率、電壓和相位同時滿足要求。跳閘后，斷路器兩端的兩個系統并不是完全獨立的，所以它們的頻率往往擺開的幅度不大，只要滿足“電壓相近”和“相位相近”這兩個條件就可以重合。

首先要選擇一個參考相，這個參考相要與保護定值中控制字的設置應一致，否則試驗不會成功。

開關斷開后幅值    是開關斷開狀態線路抽取電壓的幅值，默認為100V，可以設置為其他值，以測試在該電壓時能否檢同期重合。

開關斷開后相位差    是開關斷開狀態線路抽取電壓與母線側電壓的相位差值。默認差值為0°，可以設置為其他值，以測試在該角差下能否檢同期重合。

¢ 開入量

在“輸入開關量”頁面中，選擇A、B、C、R作為跳閘和重合閘開關量。若選“分相跳閘”方式，則A、B、C、R分別為跳A、跳B、跳C和重合閘。如果選擇“三相跳閘”方式，則A、B、C均為跳閘，R為重合閘。開關動作時軟件記錄跳、合閘的動作時間。

¢ 阻抗定值校驗

該測試項目是用來校驗距離保護各段在各種短路狀態下的動作整定值。

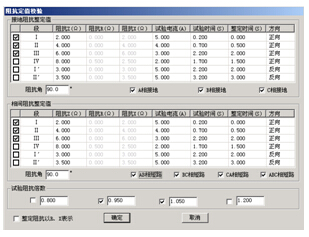

將保護裝置定值單中的各個試驗參數，如各段阻抗整定值、試驗電流、整定時間、試驗時間等填入相應欄中。整定時間在試驗過程中不起作用，一般試驗時間應設置得稍大于保護的整定時間。前四段為正方向故障，還增加了兩段反向故障，以滿足不同的故障情況。

阻抗定值可以以阻抗值和阻抗角方式輸入，也可以以電阻R和電抗X的方式輸入，由選擇項“整定阻抗以R、X表示”來切換。

有四種試驗阻抗倍數供選擇，一般選0.95倍和1.05倍。0.95倍時，距離保護應可靠動作，1.05倍時，距離保護應可靠不動作。當在這兩種倍數下保護動作不正確，請檢查0.8倍和1.2倍時保護的動作情況。短路阻抗 = 阻抗整定值×設定倍數。當然倍數值也可修改，以檢查保護在哪種倍數下動作正確。

一次可以同時選擇多種故障類型。參數設置完成后點擊“確認”按鈕，各種故障下各段的測試參數將依次添加在主界面的試驗參數列表中。



注意：

有些保護平行四邊形特性保護其定值以電抗XX1－XX4、XD1－XD4方式等給出的，則僅設置電抗X分量，其電阻R分量應設為0。

¢ 零序電流定值校驗

做完阻抗定值校驗后，請退出距離保護壓板并投入零序保護壓板，否則容易造成兩種保護搶動的現象。選擇“零序電流定值校驗”測試項目后，單擊“添加”按鈕，彈出的對話框如右圖所示：

“啟動值”欄用于測試保護的啟動電流。保護是否啟動往往可以從保護的啟動指示燈上觀察到。也常常用來替代Ｉ段，從而由“啟動值”、“Ｉ段”、“Ⅱ段”一起構成保護的Ｉ、Ⅱ、Ⅲ三段，

這里的“故障方向”可以根據需要進行選擇，在“正向”或“反向”的方框內單擊可以相互切換。

默認情況下選擇0.95倍和1.05倍兩種試驗電流倍數。0.95倍時，保護應可靠不動作，1.05倍時，保護應可靠動作。短路電流 = 零序電流定值×設定倍數。

請參照上文“阻抗定值校驗”來進行試驗。



¢ 負序電流定值校驗

該測試項目專門用于檢驗負序電流保護的定值，如右圖所示：

“故障電壓”和“故障電壓角”是指該故障情況下的電壓角度。若選單相接地故障，則指故障的相電壓，選相間短路故障，則指故障的線電壓。一般“試驗時間”應設置得稍大于整定時間。每次只設置一種故障，若需要同時測試多種故障情況，請重復上述操作多次添加。

¢ Z / T動作階梯

該測試項目測試各種故障類型下多段距離保護的阻抗與時間的關系，也即阻抗-時間動作特性。如右圖所示：

“阻抗變化始值”至“阻抗變化終值”應覆蓋需要測試的各段阻抗，試驗時間應大于動作時間最長的那一段的整定動作時間。阻抗變化步長的大小直接影響測試的精度。

¢ 自動重合閘及后加速

本測試項目專門用于檢查線路保護的自動重合閘與后加速的動作情況。重合前與重合后的故障類型、短路電流和短路阻抗均可以不同，可以真實模擬電力系統中實際的多重故障情況。

重合前故障的“最大故障時間”應大于設置的短路電流或短路阻抗對應的保護段的整定動作時間，重合后故障的“最大故障時間” 應大于設置的短路電流或短路阻抗對應的加速保護段的加速延時。“重合閘等待時間”應大于重合閘整定時間。

如果需要測試檢同期或檢無壓重合閘的情況，則需要將UX設置為線路抽取電壓，并正確設置抽取電壓相、開關斷開情況下的電壓值、電壓角差等。詳細內容見前述的“UX輸出”部分說明。

注意：

線路抽取電壓不論是相電壓還是線電壓，一般都應該在正常狀態時是100V。

¢ 非全相零序保護定值校驗

該測試項目用于測試非全相運行狀態下，非全相零序保護的動作定值。在分相跳閘情況下，出現第一次單相故障時，保護跳開單相開關且尚未重合，線路允許斷時間內兩相運行。在此非全相運行狀態下又出現發生第二次故障，此時由“非全相零序保護”（又稱“不靈敏零序保護”）動作跳開三相開關。這里第一次故障和第二次故障都是單相接地故障，并且前后兩次的故障相別不同，如右圖所示：

第二次故障的出現時刻可以設定。可選擇從第一次跳閘后起算何時出現，也可設定從第一次故障開始時起算何時出現。設定時刻到將自動輸出第二次故障。若保護的重合閘功能未退出，則該時刻應設置為重合閘時間未到時。

0.95倍與1.05倍的整定倍數是針對第二次故障時“非全相零序定值”的。所以窗口中的“不靈敏零序定值”必須依照保護實際的整定值設置。第二次故障的“最大故障時間”應大于非全相零序保護的“整定動作時間”。

¢ 工頻變化量阻抗元件定值校驗

該測試項目用于測試工頻變化量阻抗繼電器的動作行為，可對某些線路保護的工頻變化量距離保護的定值進行校驗，如右圖所示。

M的值默認情況下有0.9和1.1兩種設置，一般地，M=0.9時，保護應可靠不動作，M=1.1時，保護應可靠動作。設置M=1.2時，可以測出保護的動作時間。點擊界面中“提示”按鈕可以獲得更多提示。

“短路電流”參數應設置得大一些，建議10～20A，因為短路電流太小，根據上述公式計算出來的電壓可能為負值。試驗時，“距離保護”壓板應投入。

選擇“正向”或“反向”，可測試保護的方向性。

¢ 最大靈敏角測試

該測試專門用于測試距離保護的“最靈敏阻抗角”。按傳統方法進行，阻抗角變化始值、終值設置應分別設置在保護的兩動作邊界外，且包含最大靈敏角。因為測試點很多，若不知道保護實際動作的邊界整定值，為節約時間，在第一次測試時將變化步長設置得大一些，可以測試出大概的邊界。然后將阻抗角變化始值、終值設置在已知的兩邊界附近，并且給定一個合適的變化步長就可以測出精度符合要求的最大靈敏角。

二 試驗指導

¢ 重合閘及后加速

“重合閘及后加速”試驗是線路保護中的一個基本試驗，常常用來做開關整組傳動試驗，用“繼保之星”測試儀做“重合閘及后加速”試驗時，應注意以下幾點：

l 做好重合準備。一方面在保護的控制字中，重合閘功能應投入，也即“重合閘停用”軟壓板應退；另一方面，檢查充電指示燈，或設置故障前時間足夠長，保證重合閘充電完成。

l 保護要有后加速功能投入，例如，在控制字中設置“距離II段后加速”。

l 測試時，時間參數應設置正確。重合前的最大故障時間應大于所允許的那段保護的跳閘時間0.2s及以上；重合后的第二次故障最大保持時間應大于所允許的那段后加速保護的動作時間0.2s及以上；從保護跳閘到重合閘動作合閘，其間有一個重合閘等待時間，這個時間應大于保護固有的或整定的重合閘等待時間0.2s及以上。如果上述時間試驗前拿不準，可將它們都設置得足夠大，比如3 s。這樣就能有足夠時間讓保護動作。



第十一章 阻抗特性試驗

本測試模塊主要是針對距離保護的動作特性，搜索其阻抗動作邊界。可以搜索出圓特性、多邊形特性、弧形以及直線等各種特性的阻抗動作邊界。本測試模塊提供了“單向搜索”和“雙向搜索”兩種不同的搜索方式。如下圖所示：

l 可搜索圓、多變形，及其它阻抗特性圖

l 依提示設定定參數，由軟件能畫出大概的圖形，方便與搜索的圖形對照



一 界面說明

¢ 測試項目

每次試驗只能選擇“阻抗邊界搜索”、“Z（Ｉ）特性曲線”或“Z（V）特性曲線”中的一個項目進行試驗。

● 故障類型    提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。

● 計算模型    有“電流不變”和“電壓不變”兩種計算模型。選擇“電流不變”時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓；選擇“電壓不變”時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。

● 搜索方式    有“單相搜索”和“雙向搜索”兩種方法。詳細介紹請參考“差動保護”章節的相關說明。“分辨率”只對雙向搜索方式有效，它決定了雙向搜索方式的測試精度。

● 故障觸發方式    在“時間控制”觸發方式下，軟件按“故障前延時”—“最大故障時間”—“測試間斷時間”這樣的順序循環測試，詳細說明請參考“線路保護”章節的有關說明。

● 故障方向    依據保護定值菜單進行設置，適用于方向性阻抗保護。

● 零序補償系數    若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考“線路保護”章節的有關說明。

¢ 搜索阻抗邊界

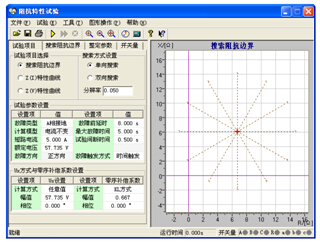

選擇“搜索阻抗邊界”測試項目時，需設置放射狀掃描線，如右圖所示。掃描線的設置參照以下方法：

● 掃描中心    掃描中心應盡可能設置在保護的理論阻抗特性圖的中心位置附近。掃描中心可以直接輸入數據，也可以用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位置，即掃描中心在圖形中心。

● 掃描半徑    掃描半徑應大于保護阻抗整定值的一半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區（掃描線外側點）開始掃描。試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應一部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃描半徑”。

● 掃描步長    只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。

● 掃描范圍    默認情況下都是按100%的范圍掃描。設置適當?shù)膾呙璺秶�，往往可以躲過別的段阻抗保護誤動作。例如，設掃描范圍為80%，搜索線如右圖所示。

● 搜索角度    通過設置起始角度、終止角度以及角度步長來設置系列搜索線。如果角度步長設置得很小，雖然搜索出的點很多，有利于提高邊界搜索精度，但也會大量增加試驗時間，實際測試時請選擇適當?shù)慕嵌炔介L。

● 自動設置掃描參數    在整定參數頁中，設定好整定阻抗值后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，可以在此基礎上進行調整。

¢ 整定參數

不需要在“整定參數”頁面中繪出理論阻抗邊界圖形也可以進行試驗。但是如果有理論圖，測試人員較易確定搜索的中心點和搜索線的長度。也方便于對試驗結果進行比較。下面簡要說明畫圖的方法。

繪制多邊形    選擇“多邊形”特性，并選擇數據輸入方式是 “R-X”還是“Z-Φ”方式。然后在角點1欄設置第一個角點的坐標值（R1，X1）。一般第一個角點設為（0，0）。第一個角點設置完畢，單擊“添加”按鈕，按相同的方法設置第二個角點，此時，可以從右側的圖中看到這兩個點構成的一條線。按照保護的相關定值參數，依次添加多個角點。設置參數時，R和X都可以設置為負數。各角點添加完后點擊“畫圖”按鈕，至此軟件即繪出了理論的阻抗邊界曲線以及相應的誤差曲線（以虛線表示）。此時可用鼠標移至圖形的中心位置點擊鼠標左鍵，以設置掃描中心點，如右圖所示。

繪制圓 在上圖中選擇“圓”特性，在下面的表格中設置“整定阻抗”、“阻抗角度”以及“偏移量”等參數。右圖中將實時顯示其圖形。用鼠標選中圖形的中心，并在“搜索阻抗邊界”頁面中設置足夠大的搜索半徑及相應步長。如右圖所示。



¢ 特性曲線

在“測試項目”界面中選擇“Z（I）特性曲線”測試項目，用于檢驗電流與阻抗的關系。參照右圖所示。

參數設置    在“Z（I）特性曲線”界面中，按照定值單依據提示分別設置搜索線的原點、搜索線長度與角度，以及加入的電流的始值與終值，從右圖中能觀察到實時效果圖。

本試驗的方法過程很像做差動繼電器試驗。如果把這里的阻抗比做差動試驗的“制動電流”，則這里的電流就相當于“動作電流”。試驗時，阻抗初始值為0，按一定的搜索步長增加。測試在每一個阻抗值下，保護的動作電流。測試完畢，軟件會自動繪制出相應的曲線。“Z（V）特性曲線”參照“Z（I）特性曲線”。



第十二章 差動保護試驗

差動試驗單元根據微機型或集成電路型變壓器、發電機以及電動機差動保護的特點進行設計，用于自動測試其比率制動特性、諧波制動特性以及動作時間特性等。

l 自動搜索比例制動特性曲線和諧波制動特性曲線

l 任意設置定點進行比例制動測試和諧波制動測試，可以測試動作時間

l 以預先繪出比例制動和諧波制動特性理論曲線及誤差范圍

l 設置多種比例制動和諧波制動的制動電流和動作電流算法

l TA的二次電流校正可以為高側調整、低側調整或外部接線調整（此時軟件中選擇“不調整”）

l 諧波制動可以選2～7次諧波

l 基波和諧波可兩側分離輸出也可一側疊加輸出

l 可直接設置平衡系數，也可根據變壓器參數自動計算，可用于標么值差動保護測試

l 可輸出3路電流進行單相差動測試，也可輸出6路電流進行高低側全6相差動測試

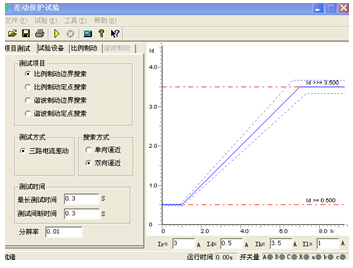

一 界面說明

¢ 測試項目

軟件提供了“比例制動邊界搜索”、“比例制動定點搜索”、“諧波制動邊界搜索”、“諧波制動定點搜索”等四種測試項目。“比例制動邊界搜索”指的是把整個差動保護的動作邊界都搜索出來，也就是右邊所示的保護的整個動作曲線的搜索；“比例制動定點搜索”是指對用戶所關心的某一個點的動作情況進行搜索，看這一點的動作情況是否正確；“諧波制動邊界搜索”和“諧波制動定點搜索”的含義和比例制動的含義一樣，也就是分別搜索保護的諧波的整個動作邊界和某一定點的保護動作情況。

  —  測試方式

可選“三路電流差動”或“六路電流差動”。差動試驗單元可以控制輸出3路電流進行單相差動測試，也可控制輸出6路電流進行高低壓側全6相差動測試。6路電流可以簡化變壓器差動試驗的接線和參數設置。

—  搜索方式

可選“單向逼近”和“雙向逼近”方式

單向逼近：  從起點開始，按所設置步長從變化初值向變化終值的方向一步一步進行搜索，當搜索至某個點時保護動作，則認為搜索到動作點，打下一個點后結束該條搜索線的搜索并進入下一條搜索線搜索。

雙向逼近：  對分搜索方式。先測試搜索起點（在非動作區）和終點（在動作區）的動作情況之后，取二者的中點進行測試，如果動作，則將該點取代終點，如果不動作，則將該點取代起點，再取起點和終點之中點進行測試，如此不斷推進，一直搜索至所取最后兩個測試點之間差值在“分辨率”范圍之內才認為找到動作邊界點。雙向搜索可以搜索到較精確的動作邊界點，搜索速度也更快捷。

不管是“單向逼近”和“雙向逼近”一般起點要設在非動作區，終點要設在動作區。

分辨率：  只在雙向逼近的搜索方式下才有效，它是搜索至所取最后兩個測試點之間距離，只有小于該距離百分比才停止。分辨率越小搜索精度越高，但耗時越長。

—  測試時間

最長測試時間：指測試儀每步輸出的最長的故障時間，這里一般設置為比保護的整定動作時間稍長

間斷時間：間斷時間指的是保護輸出一個故障到下個一個故障之間的一個時間，在這個時間里測試儀不輸出任何狀態量。

¢ 試驗設備



本頁參數主要設置變壓器的參數。

  —  接線方式

高壓測可選Y型和Y0型，低壓測可選△-11、△-1、Y和Y0等四種接線形式。對于三卷變，每次取兩側分別做，例如“高－低”、“高－中”分別做。試驗時，所選參數應與相對應的變壓器的接線方式一致。

—  平衡系數設置方式

可選三種設置方式：直接設置平衡系數、由額定電壓和CT變比計算、由一次額定電流計算、由二次額定電流計算。平衡系數設置對于試驗的影響較大，具體的設置方式要根據現場的實際來設置，如果保護整定值里給出了保護的平衡系數，那么我們可以選擇直接設置平衡系數，分別輸入高低壓側的平衡系數就可以了。如果保護定值里沒有給出平衡系數的話，我們可以選擇其他的3種方式進行設置，但要注意的是可能有些保護說明書里給出的計算平衡系數的方法和我們程序里設置的方法不太一樣，這個時候建議用戶先計算出平衡系數然后選擇直接設置平衡系數的方式，直接輸入高低壓側的平衡系數。

—  相位調整方式

1、當變壓器接線為Y/Y時，兩側本是同相位，TA接線一般為Y/Y，選相位不調整。

2、當變壓器接線為Y/△時，兩側不同相位，對微機保護TA接線一般也為Y/Y。如果保護設計為高壓側內部相位補償，則選高壓側相位調整；如果保護設計為低壓側內部相位補償（如南瑞的RCS-978型保護），則選低壓側相位調整。如果保護設計為無內部相位補償，靠TA外部接線補償，則選不調整。

—  Ir、Id計算公式

1、“常規差動”時將高側電流（IA）作動作電流，低側電流（IB）作制動電流，即：Ir = Il，Id = Ih，可以設置角度差Φ（Id、Ir）。

2、“微機差動”時，Id= Ih +Il（高、低壓側電流之矢量和為差流），Ir可以選多種公式，如右圖所示。

¢ 比例制動

本頁設置比例制動特性搜索的范圍和理論特性曲線參數。



 —  搜索范圍

制動電流的始值、終值、步長決定搜索線的位置，一般要求大于保護速動電流相對應的差流值如果不知道的話可以設置為測試儀的最大輸出電流值，已保證能夠盡可能全面的把整個曲線搜索出來。

差動電流的始值、終值決定搜索線的長度，一般要求始值略小于差動電流門檻值，終值略大于差動速斷值。差動電流步長僅在單向逼近時起作用，在雙向逼近方式不起作用。差動電流步長的設置根據保護的要求精度來設置，如果要求精度高我們就把步長設置小些。

設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除所選擇的單條或全部搜索線。

—  特性曲線定義

設置各個拐點的制動電流及各段折線的斜率（比例制動系數），結合前頁的差動電流值和差動速斷電流值，即可畫出理論制動特性曲線。各個拐點的定值根據保護的整定值來設置，如果保護定值沒有給出拐點值的話，可以參考保護說明書上的保護的動作圖形來設置，如果有多段曲線的話，應該設置有多個拐點，我們可以在拐點2前面的框里面大勾，就可以設置第2個拐點了，這樣就可以描繪出3段曲線時的理論曲線，目前程序最多只能設置3個拐點，也就是最多只能繪制4段曲線。

¢ 諧波制動

本頁設置諧波制動特性搜索的范圍和理論特性曲線參數。

—  搜索范圍

差動電流的始值、終值、步長決定搜索線的位置。Ixb / Id的始值、終值決定搜索線的長度，一般要求始值大于諧波制動系數整定值。Ixb / Id步長僅在單向逼近時起作用，在雙向逼近方式不起作用。設置搜索線參數時，一般應使搜索線均勻分布在上下兩條水平線之間，并且每條搜索線都要覆蓋動作區和非動作區。設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除搜索線。

—  特性曲線定義

設置好諧波制動系數，結合前頁的差動電流值和差動速斷電流值，即可畫出理論諧波制動特性曲線。

二 試驗指導

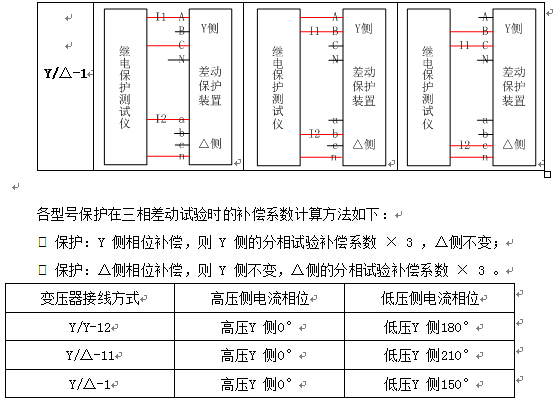

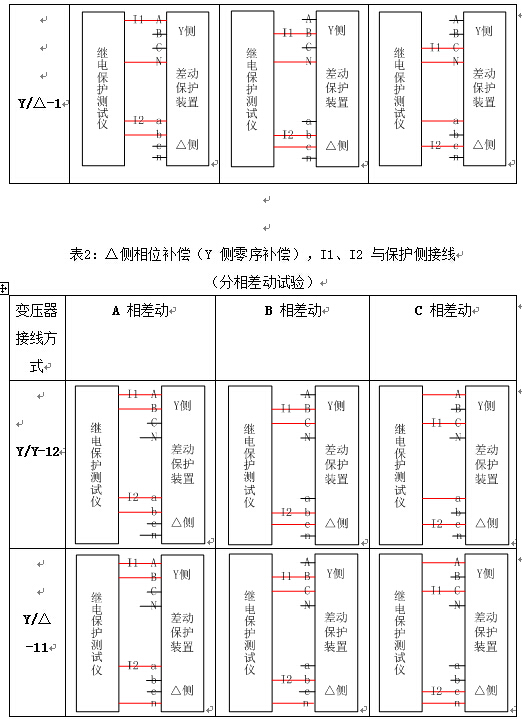

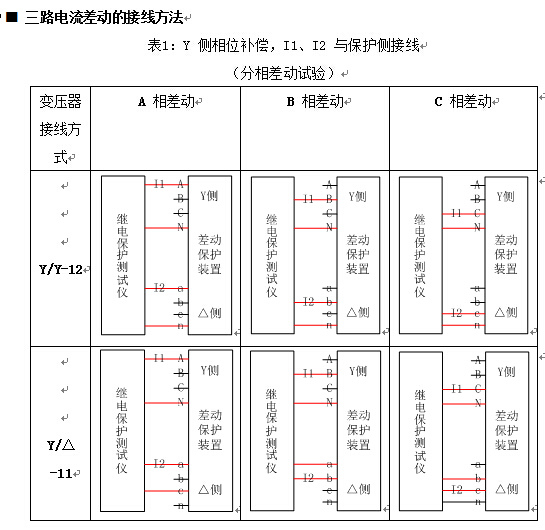

¢ 六路電流差動的接線方法

6相電流差動方式接線非常簡單，無任變壓器是哪一種接線方式，試驗時接線方法都是：將測試儀的第一組三相電流IA、IB、IC接入保護的高壓側電流輸入端IA、IB、IC，將測試儀的第二組三相電流Ia、Ib、Ic接入保護的低（中）壓側電流輸入端Ia、Ib、Ic即可，接線方式非常簡化









微機差動保護一般對試驗結果影響較大的有以下幾點：

1、平衡系數的設置，平衡系數設置不對可能會使測試出來的曲線與整定的曲線偏差較大。

2、制動公式的選擇，制動公式選擇不對會使測試出來的曲線以及計算出來的制動系數都會和保護的整定值有很大的偏差，甚至完全不對。

    3、用三相電流做試驗時，若補償電流未加進去，試驗時往往是第一個動作點動作正確，而其后的動作點都是加上電流就動作。這是因為未加補償電流，雖然我們要做的試驗相沒滿足差動動作條件，但是補償相的差流會超過差動整定值，所以保護很快出口



第十三章 差動諧波試驗

本模塊主要用于測試差動保護的諧波制動特性，也可用于其它諧波保護的測試。既測試差動繼電器，也能測試微機差動保護。既可單通道輸出諧波疊加差流，也能按“一側差流，另外一側諧波的方式”選擇雙通道輸出。最高能輸出9次諧波，基本滿足了一般諧波試驗的要求。

l 軟件界面與“交流試驗”風格相似，力求試驗時操作簡便

l 可任意疊加最多9次諧波分量，且各諧波的幅值或相位可任意設置

l 可在不停止輸出的試驗狀態下直接修改電流的幅值、相位、變化步長或改變變量相別

l 試驗時，變量的變化方式可在手動和自動加、減之間隨意選擇，靈活控制

l 以圖形形式實時顯示兩通道疊加的波形，便于直觀觀察試驗過程



一 界面說明

¢ 參數設置

試驗前，在界面上直接設置各通道的初始值，不需要的諧波分量應設置為0。大凡界面上有值的通道，試驗時就會有輸出。所以，若不希望某個電流通道有輸出，應將其各次波形的幅值均設置為0，或者該通道不接線。

一般試驗時，基波與諧波的相位同向，比如都設置為0°，也可以設置為反向。該相位決定了試驗開始時，測試輸出該次波形的起始角度。若被疊加的各次波形的起始角度不一致或相反，可能會影響試驗。

差動諧波制動試驗時，即可由IA輸出諧波給保護高壓側，IB輸出基波給保護低壓側，也可以將IA、IB顛倒輸出，不會影響試驗的正常測試。

¢ 變量選擇

軟件只允許選擇IA、IB中的一個通道為變量。先選擇好通道，再從下面的下拉菜單中選擇該通道的某一次諧波分量作為變量。也就是說，試驗時只有一個電流（IA或IB）通道的某一次波形分量會變化，其它都是“常量”。

若需要在試驗期間不停止輸出的狀態下重新設置變量，可在變化方式欄中選擇“手動試驗”方式，此時界面上的大部分參數都可以修改。修改完后，一般要按測試儀小鍵盤上的“確認”鍵或筆記本上的“回車”鍵才能將給數據讀入，從而使測試儀按新數據輸出。用鼠標將當前“手動試驗”方式切換到其它自動方式，也能使測試儀讀入新數據，達到相同效果。

¢ 動作方式

下面兩種動作方式只對“自動加”或“自動減”變化方式有效。

動作停止    選擇此方式時，測試儀一收到保護的動作信號即停止試驗。該方式只能測試保護的動作值。如果進行繼電器試驗，為減小繼電器的“抖動”對試驗造成的影響，應設“防抖動時間”20ms及以上。

動作返回    選擇此方式時，假設當前變量按“自動加”方式變化，一旦測試儀收到保護的動作信號，則自動調轉方向，按“自動減”方式變化。該方式即可以測試保護的動作值，也可以自動測試出返回值。如果進行繼電器試驗，同樣應設“防抖動時間”20ms及以上。

¢ 開入量選擇與動作顯示

軟件默認界面上7路開入量全部選擇，全部有效。如果需要取消某路開入量對保護動作信號的響應，可在試驗前用鼠標取消選擇。

二 試驗指導

¢ 參數設置

—        做變壓器差動諧波制動特性試驗時，若由單相電流輸出諧波疊加差流，即可加給保護的高壓側，也可加給低壓側。若采用兩相電流同時輸出時，即可由IA輸出諧波加給高壓側，IB輸出基波加給低壓側，也可以反過來由IA輸出基波加給高壓側，IB輸出諧波加給低壓側。

—        在試驗方法上，可固定基波，按步長由大到小調節諧波（此時應設置諧波為變量）；也可固定諧波，按步長由小到大調節基波（此時應設置基波為變量），測試效果基本相同。

¢ 試驗方法

試驗前，可將差動保護的變壓器接線類型修改為Y（Y0）／Y，且設置低（中）壓側的平衡系數為1，這樣會使試驗更簡單。試驗時，無論是是僅給高壓側加電流，還是高、低壓側同時加電流，原則如下：

1、輸出的基波分量必須大于保護整定的動作門檻電流；

2、輸出的初始諧波含量必須能可靠閉鎖保護，即大于保護整定的諧波制動系數。

若差動保護的變壓器接線類型為Y（Y0）／△，且高、低壓側的平衡系數均不是1，如何在不修改整定值的情況下測試保護的比例制動系數呢？

—  “高壓側諧波疊加差流”輸出時

由于諧波分量和基波分量均加給高壓側，兩種波形分量受高壓的平衡系數影響相同，相互抵消。因此，試驗方法同上文所述，請參考。

—  “高壓側諧波，低壓側差流”輸出時

此時必須分別考慮高、低壓側的平衡系數。

為說明方便，現假設高、低側的平衡系數分別為Kh、Kl，差動門檻值為Id0，諧波制動系數為Kxb，則

a)      輸出的基波分量（假設由IB輸出）必須大于：Id0／Kl；

b)      輸出的初始諧波含量（假設由IA輸出）必須大于：Id0＊Kxb＊Kh。

開始試驗，并按步長減小諧波至差動保護動作。假設此時測試儀輸出的諧波和基波電流分別為IA1、IB1，則計算諧波制動系數的公式為：

Kxb＝Ixb／Ijb＝（IA1/ Kh）／（IB1＊Kl）



第十四章 備自投試驗

該測試模塊專門用于測試備自投裝置。軟件預設了兩種典型的接線類型，預設了十余種可能的事故原因，能模擬各種條件下的備自投測試。軟件界面以直觀的實時接線圖顯示試驗前后主接線圖的各種狀態及變化。測試儀能根據所接收到保護的動作信號，智能、實時地輸出各線路電壓電流和各母線電壓，并且自動控制測試儀開出量的閉合與斷開，以適應備自投裝置對開關位置狀態的判斷。

l 界面直觀地顯示各種系統主接線圖，圖上各開關狀態、電壓電流狀態均實時顯示和變化

l 各開關的描述方式和初始狀態、各電壓電流的描述方式和初始狀態均可自由方便地設定

l 各開關的跳合閘接點均可自由方便地設定其連接方式

l 可方便地設置各進線和母線在有壓和無壓時的電壓、有流和無流時的電流

l 可智能識別系統初態及備自投每次動作后的狀態，彩色顯示系統主接線圖和電壓電流變化。

l 預設了兩種典型的主接線類型，并設計了明備用和暗備用兩種備用方式

l 可以模擬多達十余種事故原因，能模擬各種條件下的備自投測試

l 記錄備自投各次動作后的事故原因、動作內容和動作時間

l 可測試進線恢復供電時的備自投動作行為

l 可預設備自投或開關設備拒動或動作不正確情況進行測試

l 具備備自投測試所需的多達10路開入量和8路開出量



一 界面說明

¢ 試驗參數



—  接線類型與備用方式

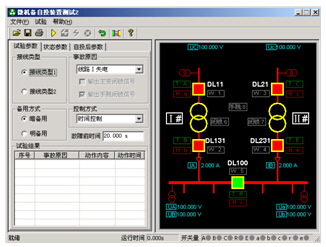

“接線類型1”和“接線類型2”是目前變電站常用的兩種典型接線。軟件預設了這兩種接線在明備用或暗備用下的正常運行狀態，測試時應將接線類型和備用方式配合起來設置，如右圖所示：

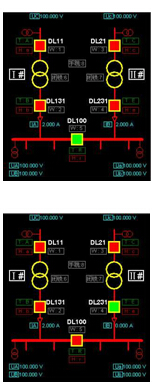

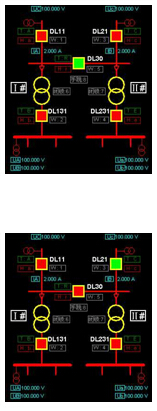

從彩圖中可觀察到開關的分、合閘狀態（紅色為開關合閘態，綠色為開關分閘態）；母線有、無電壓或線路有、無電流（紅色為有壓、有流，灰白色為無壓、無流）；變壓器帶電、失電狀態（黃色為帶電、灰白色為失電）。

—  開入量和開出量的定義和修改

開關旁邊的“T”和“H”，是指示備自投裝置發出的該開關的跳閘和合閘信號應接至測試儀的哪個開入量。測試儀共有A、B、C、R、E、a、b、c、r、e等共計10路開入。

開關旁邊的“W”是指示該開關的位置狀態信號由測試儀的哪個開出接點發出，應接入備自投的開關位置信號輸入端。測試儀有1、2、3、4、5、6、7、8 共8對開出。

界面上各開關的跳閘T、合閘H接點接入測試儀哪路開入量的對應關系均做了初始定義，如DL11的跳閘T默認接入開入A、合閘H接入開入a，但這些接入關系均可以修改，方法是在DL11及附近位置點擊鼠標右鍵，在彈出的對話框中修改。同樣，界面上各開關的位置信號W各由哪路開出輸出的對應關系也都做了初始定義，如DL11的位置信號W默認由開出1輸出，但這些接入關系也可以修改，方法相同。

開關位置信號可設置為“正邏輯”或“負邏輯”輸出：

正邏輯：  開關位置W為合閘態，相應的開出量閉合；

負邏輯：  開關位置W為合閘態，相應的開出量打開。



—  輸出主變閉鎖信號和手跳閉鎖信號

如果事故原因是“主變故障”，有些情況下是不允許備自投動作的。若備自投誤合上備用開關，則很可能造成事故。這種情況下軟件可模擬輸出主變閉鎖備自投信號，接入備自投裝置相應的閉鎖信號輸入端，閉鎖備自投功能。

當事故原因選擇 “xx#變壓器故障”時，界面上“輸出主變閉鎖信號”選擇項將開放，勾選則在進入事故狀態時向備自投輸出閉鎖信號。該閉鎖信號是由測試儀的開出量輸出的。界面上初始定義開出6和7分別作為I#、II#主變的閉鎖信號輸出。當然也可以自定義修改，方法與上文類似。

在正常倒閘操作中跳開某些開關，導致某些母線或元件失壓，從而滿足備自投的動作條件。如果不閉鎖備自投，將造成備自投誤動作而造成事故。這種情況下軟件可模擬輸出手跳閉鎖備自投信號，接入備自投裝置相應的閉鎖信號輸入端，閉鎖備自投功能。

當事故原因選擇“xx開關手跳”，界面上“輸出手跳閉鎖信號”選擇項將開放，勾選則在進入事故狀態時向備自投輸出閉鎖信號。界面上初始定義開出8作為手跳閉鎖信號輸出。當然也可以自定義修改，方法與上文類似。

修改“T”、“H”、“W”以及“閉鎖”的方法均是：在非試驗狀態下，用鼠標右鍵點擊圖中“T”、“H”、“W”或“閉鎖”框，在彈出的對話框中設置斷路器名稱、位置信號W、跳閘T、合閘H，以及由哪個開出量輸出主變或手跳閉鎖信號，設置斷路器初始狀態等各個參數。如右圖所示：

修改圖中電壓、電流參數和變壓器編號的方法同上。

—  描述進線、母線和支路的電壓和電流

系統主接線的各條進線、各段母線上是否有電壓，由測試儀哪些電壓輸出；各支路是否有電流，由測試儀哪路電流輸出。界面上已根據不同的接線類型和備用方式預設了描述的電壓、電流通道以及在正常運行狀態的初始電壓、電流值。這些預設的通道可能與實際情況不相符合，在試驗前可能需要重新定義各個電壓和電流通道。修改定義的方法與修改“T”、“H”、“W”的方法類似，請參考上文。

試驗前，先根據實際情況在軟件界面的圖形上設置好正常運行的主接線圖，各個初始電壓和電流應與實際情況一致。然后定義好各個開關的跳、合閘接點與測試儀的開入量的對應關系。接線時，測試儀的各個開入開出接點必須按照圖中所示的一一對應接線，否則試驗不能成功。

—  事故原因與測試過程

在“事故原因”下拉菜單中，軟件預設了共計12種事故原因，如右圖所示。

點擊“開始試驗”按鈕后，測試儀先輸出主接線的正常運行狀態數據，按圖中所設置的參數輸出各相電壓、電流，根據各開關的位置狀態輸出各開出接點。此時備自投裝置應識別為“正常運行狀態”而不動作。經過一定的“故障前延時”或按下“開始故障”按鈕后，測試儀按所選擇的事故類型輸出相應的故障電壓電流量和開關量。備自投裝置識別到故障后將發出相應的跳、合閘命令。測試儀在收到備自投發來的跳、合閘信號后，變換圖中開關狀態，并智能地識別新的主接線狀態而改變電壓電流的輸出和開關位置接點輸出。并繼續等待備自投下一步動作。

若事故原因為某線路失電，還能模擬事故后電源自動上電恢復過程。當備自投裝置自投成功后，點擊界面上工具欄的“供電恢復”按鈕，原先因故障而失壓的那條線路的電壓將恢復有電。備自投識別到進線電壓恢復后，將按“供電恢復”程序再次做出相應的反應。

開關偷跳與開關手跳在概念上有所區別，也就是導致事故的原因不同。開關偷跳，一般認為由開關設備自身故障或保護誤動作造成，這時需要開放備自投；開關手跳，一般以人工主動操作造成，如變電站檢修時進行的倒閘操作，工作前一般要退出或閉鎖備自投裝置。

主變故障時，由于是內部故障，其它保護（比如變壓器差動保護）將高、低壓兩側的開關跳開，導致主變和低壓側母線失壓。在接線類型1（低壓橋母聯），不應發出閉鎖備自投信號，備自投可以正確發出合母聯開關的命令，但在接線類型2（高壓橋母聯），則要閉鎖備自投，否則備自投檢測到母線失壓誤合母聯開關，將會導致主變帶電的事故。

—  進入事故狀態的控制方式

時間控制    當選擇此控制方式時，“故障前時間”將開放，可設置一定的故障前時間。試驗時先在正常運行狀態經過此時間后，自動進入事故狀態。該時間一般應大于備自投裝置的充電時間。

手動控制    當選擇此控制方式時，開始試驗時先輸出正常運行狀態，點擊“開始故障”按鈕后，即進入事故狀態。當模擬進線失電事故時，按鈕欄的“供電恢復”按鈕也呈激活狀態，由試驗人員手動控制何時進線供電恢復。

開入r控制  當選擇此控制方式時，只有開入r變位才有正常運行狀態進入事故狀態。當需要由外部的設備發出接點信號來啟動事故時，可在開入r接入相應的控制信號。

—  試驗結果

“試驗結果”區記錄如下信息：當前模擬的是哪種事故原因；備自投的每步動作過程及主接線的狀態變化；每步的動作時間。

在“試驗結果”列表中，當“動作內容”欄需要顯示的文字超出了單格顯示的范圍時，表格中會出現省略號。此時請將光標移至該表格的文字上，那些被隱藏的文字將會顯示出來。如右圖所示。
