第六章 功率方向及阻抗試驗

功率方向及阻抗測試模塊主要用來測試電力系統中與“方向”有關的保護，例如功率方向保護、負序功率方向、零序功率方向、相間功率方向、逆功率方向、相間阻抗和接地阻抗等等，測試它們的動作邊界、最大靈敏角，以及電壓、電流的動作值和動作時間、動作阻抗等。下面僅以“功率方向保護”為例，對這個測試模塊的各個測試單元進行介紹，主界面如下圖所示：

l 即包含功率方向保護的各種測試項目，也可以進行相間和接地阻抗的各項測試

l 軟件引入了“突變量啟動”選項，能滿足需突變量啟動的保護的測試要求

l 采用兩種示圖方式，使試驗的過程不再神秘抽象

l 邊界測試時，能自動繪出兩條動作邊界，自動計算最大靈敏角并繪制最大靈敏線

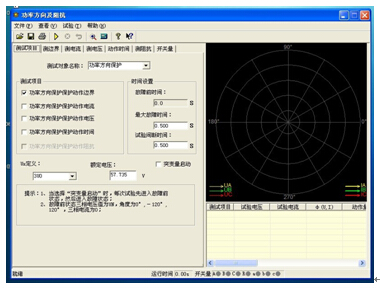

一 界面說明

¢ 測試項目

—  測試對象名稱

可選擇的保護裝置類型有“功率方向保護”、“負序功率保護”、“負序功率方向”、“零序功率”、“零序功率方向”、“相間功率方向”、“逆功率保護”、“相間阻抗”和“接地阻抗”。

—  突變量啟動

選擇突變量啟動時，試驗過程中每次都是先輸出故障前狀態量，然后再輸出試驗所設定的電壓電流量，為了滿足某些保護對突變量啟動的需要，此時需要設定“故障前時間”。若不選突變量啟動，則“故障前時間”無效（自動為0），試驗時每次直接輸出試驗所設定的電壓電流量，并且連續變化

以“測電壓”為例，突變量的意義可以用右圖表示。點擊“開始試驗”按鈕后，測試儀先輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓1”（界面上設置的故障電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。

之后，測試儀再次輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓2”（變量變化了一個步長之后的電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。如此循環輸出。

這樣，測試儀的輸出總是從正常電壓100V突變到故障電壓。整個輸出變化過程如右圖所示：

¢ 測邊界

自動測試出方向性保護的兩個動作邊界，并且自動計算出最大靈敏角。在“顯示動作角矢量圖”的顯示方式下，從主界面右側的圖中可以很直觀地觀察到兩條邊界線和最大靈敏線。



—  試驗參量

選定一個電壓和一個電流輸出，其夾角Φ（U，I）在給定范圍內變化，測試出左右動作邊界。

考慮到保護一般采用90°接線方式，所以測試時也一般取線電壓和第三相的相電流，如取電壓UAB，電流IC。有時也可以選一相電壓和一相電流進行試驗，但一般不選線電流。注意，所選電壓電流的值可以設定，但未被選擇的各相電壓值均等于額定電壓，角度保持對稱，未被選擇的各相電流均為0。

設置Φ（U，I）的搜索范圍時，首先應了解保護裝置的“最大靈敏角”的整定值，要保證設置的搜索范圍能覆蓋保護實際的兩個動作邊界，即搜索始值和搜索終值均應設置在動作區之外，測試儀從“非動作區”向“動作區”搜索。

搜索開始時保護不動作，當角度變化到某一值時保護動作，即認為找到一個動作邊界，并在圖中劃條線，然后立即轉換搜索方向搜索另一個邊界角（備注：此時測試儀輸出的起始角度就是所設置的“搜索終值”）。當搜索出第二條動作邊界時，軟件再次劃線。在計算出最大靈敏線后，軟件自動在圖中標出最大靈敏線。

—  動作角定義

根據所測試的保護類型選擇動作角是“試驗相夾角”、“（U0，I0）”還是“（U2，I2）”。若是普通功率方向或阻抗繼電器時選“試驗相夾角”，即所選試驗電壓電流的夾角。若是零序或負序保護時，應選（U0，I0）或（U2，I2）。

—  矢量圖顯示

當選擇“顯示三相電壓、電流矢量圖”時，圖中顯示的是各相電壓電流的矢量圖。

當選擇“顯示動作角矢量圖”時，圖中只顯示所選定動作角的電壓量和電流量。如選（U2，I2），則只顯示U2和I2的值和角度。這種顯示方式，便于直觀地觀察到動作邊界的搜索過程。

¢ 測電流

測動作電流的方法是：電壓和夾角固定，電流由小到大按步長遞增，直到保護動作，測出動作電流值。試驗中Φ（U，I）夾角一般應設置為保護的最大靈敏角。如右圖所示：

試驗時，選取一個線電壓，為非變量；選取第三相電流，為變量。電流的變化范圍應包含保護的整定動作電流。軟件對角度的定義是：電壓超前電流的角度為正。所以設置角度時應注意正、負角。一般，當角度為最大靈敏角或接近最大靈敏角時，保護動作最靈敏，測出的動作電流也趨于一個定值。當設置的角度接近兩個動作邊界或稍微超出邊界，測出的動作電流可能偏大或不動作。

¢ 測電壓

測動作電壓方法是：電流和夾角固定，電壓由小到大按步長遞增，直到保護動作，測出動作電壓值。試驗中Φ（U，I）夾角一般應設置為保護的最大靈敏角。

試驗時，選取一相電流，為非變量；選取另外兩相的線電壓，為變量。電壓的變化范圍應包含保護的整定動作電壓。軟件對角度的定義是：電壓超前電流的角度為正。所以設置角度時應注意正、負角。一般，當角度為最大靈敏角或接近最大靈敏角時，保護動作最靈敏，測出的動作電壓也趨于一個定值。當設置的角度接近兩個動作邊界或稍微超出邊界，測出的動作電壓可能偏大或不動作。

¢ 測動作時間

測動作時間的方法是：直接給保護加一個動作電壓和動作電流，并且電壓與電流的夾角應設置在動作區內，最好是靈敏角。保護動作即記錄下動作時間。

¢ 測阻抗

測動作阻抗的方法與上面的“測電壓”、和“測電流”很相似，也是通過單獨改變電壓或電流使保護動作。所不同的是，該單元記錄的是保護的動作阻抗值，而不是動作電壓或動作電流。如下圖所示：

Φ（U，I）的夾角要保證在保護動作區內，一般取最大靈敏角。

阻抗值是根據動作時的電壓電流值計算得出的，注意如果是接地阻抗時，要考慮零序補償系數的問題，這種情況必須正確設置零序補償系數，默認值為0.667。

二 試驗指導

¢ 微機保護對角度的定義

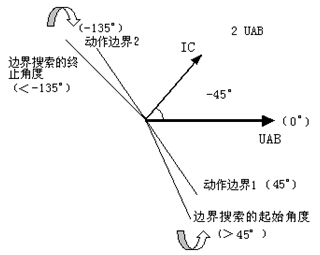

一般，微機保護對角度的定義為：電壓超前電流的方向?yàn)檎�，反之為�?fù)。并且，常常默認電壓的角度為0°，即電流的角度是以電壓為參考的。右圖所示為某功率方向保護的動作特性。其最大靈敏角為－45°，兩個動作邊界分別為：－135°≤Φ≤45°。這與X/Y坐標里的角度概念正好相反。

圖中，陰影部分為保護的動作區，對應著兩個動作邊界：45°和－135°。試驗設置試驗參數時，應保證兩個搜索邊界分別大于45°和小于－135°，也即在非動作區。然后將由非動作區向動作區搜索。

¢ 動作邊界的搜索

在測試保護的最大靈敏角時，若不知道其實際的動作邊界，可采用以下方法進行探求：



將“測邊界”頁面中的“Ф（U，I）搜索范圍從”設置為0°，開始試驗。若保護不動作，再將該參數該為30°，以次類推。假設當Ф（U，I）為20°時保護不動作，在0°時動作，則說明保護的一條動作邊界在0°～20°之間。用同樣的方法找出保護動作的另一條邊界的大致范圍，假設為－130°～－120°。

在軟件界面上設置搜索角時應注意，軟件總是從“Ф（U，I）搜索范圍從”這個角度開始按步長增加，測試出一條動作邊界后，再從“到”這個角度開始按步長減小。所以，假設“Ф（U，I）搜索步長”設置為1°（正值），則以上面的數據為例時，“Ф（U，I）搜索范圍從”應設為-130°，“到”應設為20°。

第七章 同期試驗

該測試模塊用于準同期裝置測試，也可用于線路檢同期、檢無壓的同期重合閘保護。

l 能測試同期各項動作值、電壓閉鎖值、頻率閉鎖值、導前角及導前時間、調壓脈寬、調頻脈寬

l 能進行自動準同期裝置的自動調整試驗

l 可以測試自動準同期裝置，也可測試同期類各種繼電器（如同步繼電器）

l 可以測試線路檢同期、檢無壓的同期重合閘保護

l 可以自動測試，也可手動測試

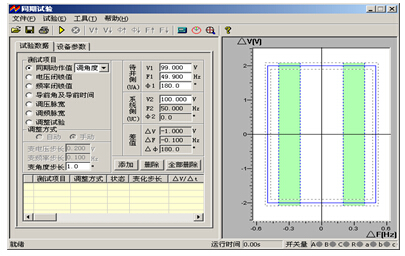

一 界面說明

¢ 測試項目

—  同期動作值

用于測試同期電壓差、頻率差、角度差的動作值。其右側的下拉菜單有“調電壓”、“調角度”和“調頻率”三個選項。選中其中一項后，再設置界面下端的“變電壓（頻率、角度）步長”。開始試驗后，可按所設置的變化步長手動增減相應的量至同期接點動作，即測出相應的同期動作值。用該功能也可對線路檢同期或檢無壓的重合閘保護進行測試。

上述三個參量中，當要測試某一個時，應該總是預先讓其它兩個參量滿足同期條件，通過改變需測試的參量的值，最終使同期裝置完全滿足同期要求而動作。

下面以測試同期電壓值為例來說明試驗的方法：

先設定“調電壓”，設待并側電壓V1為90V，不滿足同期條件。設待并側頻率F1和相位Φ1滿足同期條件（可設與系統側頻率很接近的49.9Hz、相位任意，也可設為頻率相等50Hz、相位相等0°），同時設置一定的“變電壓步長”。點擊“添加”按鈕，將所設置的參數添加進測試數據區中。開始試驗后，手動按步長增▲（或減▼）鍵，改變電壓至同期裝置動作。

試驗期間，如果頻率不相等，可以觀察到“待并側”和“差值”欄中的角度在不斷地變化。如果按下按鈕欄里的“同步指示器”按鈕，從打開的同步窗口中更能觀察到待并側電壓矢量在不斷地旋轉且長度在變化。如果兩側頻率相等，待并側電壓矢量不會旋轉，僅長度變化。當同期三個條件：電壓、頻率和相角均滿足要求（待并側與系統測兩電壓矢量接近到允許范圍時），同期裝置將發出口信號。測試儀記錄下動作時的壓差、頻差和角差。

注意：

手動改變待并側電壓和角度值的方法是點擊軟件上的▲、▼鍵，手動改變待并側頻率值的方法也是一樣，將鼠標移至按鈕欄中會有提示。

軟件固定系統側電壓的頻率為50Hz，角度為0°，系統側的電壓默認為100V，但允許調整。待并側電壓由測試儀的UA輸出，系統側電壓由測試儀的UC。

—  電壓閉鎖值

試驗前先設置待并側的電壓和頻率滿足裝置的同期條件，但電壓也有一定差值，頻率有一定差值，可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每當角度擺入動作范圍內，同期裝置發出合閘命令（從裝置的動作指示燈中能觀察到）。手動或自動增、減待并側電壓至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝電壓差增大的方向改變待并側電壓，使壓差逐步增大到同期裝置不再動作（動作閉鎖），即測得壓差閉鎖值。

—  頻率閉鎖值

試驗前先設置待并側與系統側的電壓和頻率滿足裝置的同期條件，但頻率有一定差值可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每到角度擺入動作范圍內，同期裝置發出合閘命令。手動或自動增、減待并側頻率至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝頻率差增大的方向改變待并側頻率，使頻差逐步增大到同期裝置不再動作（動作閉鎖），即測得頻差閉鎖值。

—  導前角及導前時間

試驗前先設待并側與系統側的電壓相等，頻率不滿足同期條件。試驗開始后，由于頻差較大，在角度旋轉中，同期裝置不發合閘命令。手動或自動增、減待并側電壓的頻率。當待并側頻率處于臨界允許動作值，且角度擺入動作范圍內時，同期裝置第一次動作發合閘命令。測試儀將計算并記錄下頻差剛滿足同期條件時的導前角和導前時間。

導前角與導前時間存在以下關系：

△ф = △t / Tw•360º           Tw = 1 / │f1-f2│

其中:  △ф為導前角                △t為導前時間

       f1為待并側電壓的頻率          f2為系統側電壓的頻率

自動試驗時，軟件總是在每一個周期內檢查同期裝置是否有合閘脈沖傳來。如果測試儀在一個周期內未接收到合閘脈沖，則自動朝頻差減小的方向改變待并側頻率。如此每周期進行調整，直至同期裝置發動作信號。軟件即計算并記錄下此時的導前角和導前時間。

—  調壓脈寬或調頻脈寬

自動準同期裝置在壓差和頻差不滿足同期條件時，可以自動發升、降電壓或升、降頻率的脈寬信號。該信號的脈寬和周期可以在此功能中測量。

  調壓脈寬試驗方法：

試驗前先設置待并側的電壓不滿足同期條件（低于或高于系統側電壓）。頻率滿足條件但不相等，可以使兩側角差能周期性拉開和擺攏。將同期裝置的升、降壓信號分別接入測試儀開入A和a中。試驗時，由于電壓不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）壓”信號。這時，測試儀將可以測量在這一壓差下的調壓脈寬和調壓周期。調壓脈寬一般與壓差基本呈線性關系。

  調頻脈寬試驗方法：

試驗前先設置兩側電壓滿足同期條件，但頻率不滿足同期條件（低于或高于待并側頻率）。將同期裝置的升、降頻率信號分別接入測試儀開入B和b中。試驗時，由于頻率不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）頻”信號，這時，測試儀將可以測量在這一頻差下的調頻脈寬和調頻周期。調頻脈寬一般與頻差基本呈線性關系。

 —  調整試驗

調整試驗的過程是：

試驗前設置待并側電壓的幅值和頻率均與系統側差值較大，不滿足同期條件。試驗時，由同期裝置給測試儀發“升壓”、“降壓”或“升頻”、“降頻”信號，測試儀根據接收到的信號自動地按設置的變化率向“滿足同期條件”的方向調整待并側電壓和頻率，直到壓差、頻差和角差均滿足同期條件，同期裝置發合閘命令為止。測試儀將記錄下合閘時的壓差、頻差和角差。

試驗期間，當壓差或頻差滿足同期要求時，同期裝置上壓差合格燈或頻差合格燈亮，若角差也滿足要求時，同期裝置即并發合閘信號。這就是同期的三個動作必要條件：待并側與系統側的頻率基本相等、電壓基本相等以及相位差小于一定值。

¢ 其它參量

—  調整方式與步長

在各測試項目下，軟件設置了不同的調整方式。測試“同期動作值”、“調壓脈寬”、“調頻脈寬”等項目時，軟件僅為“手動”調整，其它幾個測試項目則既可以“手動”也可以“自動”調整。“手動” 的調整方式下，要求在試驗期間通過按鍵盤上的▲▼、◄►鍵，或軟件界面上的相關按鈕來改變變量的輸出；“自動”調整方式下，測試儀是依據同期裝置發來的調整信號而自動調整變量的輸出。

—  添加、刪除與全部刪除

試驗時可以把多個項目設置好后一次性完成所有試驗。基本操作過程是：選擇測試項目——設置測試該項目所需的各種參數——確定無誤后點擊“添加”按鈕，將該項目添加至列表框中——點擊開始試驗按鈕開始試驗，將按添加的項目順序依次進行試驗。如果想刪除測試項目列表中的某一項，則先用鼠標選中它，然后點擊“刪除”按鈕。如果想刪除列表中的全部項目，則直接點擊“全部刪除”按鈕。

—  同步窗口

根照同期裝置的整定值，設置△V、△F、△Fmin、△Fmax以及△φ的值。注意這些值在試驗過程中只起參考作用，不影響試驗。設置完之后，可以在右側的圖中實時觀察到相應的效果圖。在試驗過程中將看到試驗軌跡。

—  兩側固有角度差

這是兩側的接線角差、變壓器Y/△角差等各種固有角差之和。試驗時軟件將自動對該角度進行補償。

—  斷路器合閘時間

斷路器的合閘延時，模擬同期裝置發合閘命令后斷路器的延時合閘。

—  開入防抖動時間

用于消除試驗期間保護繼電器接點抖動對試驗造成的影響。對微機同期裝置一般設5ms，對繼電器一般設20－40ms。

—  同步指示器

試驗期間點擊“同步指示器”按鈕打開同步指示器，能觀察到待并側與系統側在試驗過程中的電壓幅值、頻率與相角的變化矢量圖。如右圖所示：



二 試驗指導

¢ 試驗接線

● 電壓接線

待并側電壓U1接測試儀UA，系統側電壓U2接測試儀UC，中性線UN接測試儀的UN。

● 開入量接線：

同期裝置“升壓”、“降壓”、“升頻”、“降頻”開出信號分別接測試儀開入A、a、B、b，合閘動作出口信號接測試儀開入R，同期裝置上述開出信號的另一端短接，接至測試儀開入量的公共端（紅色端子）。如果保護的各個開出是有源接點，注意將各個開出接點的正電源接測試儀開入量的公共端。

注意：

進行同期試驗測試時，開始應按下同期裝置的啟動按鈕。試驗前請查找裝置上的同期啟動信號輸入端子，引出兩根線。開始試驗后，先短接它們以啟動同期裝置。另外，有些同期裝置能設置同期時間，試驗期間，如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發告警信號。此時應再次按下同期啟動按鈕或短接上述兩根線以再次啟動同期。

第八章 整組試驗

整組試驗相當于繼電保護裝置的靜模試驗，通過設置各試驗參數，模擬各種瞬時、永久性的單相接地、相間短路或轉換性故障，以達到對距離、零序保護裝置以及重合閘的動作進行整組試驗或定值校驗。下面以“整組試驗Ⅰ”為例，簡要說明其使用方法。軟件界面如圖。

    l 整組校驗過流、零序和距離等保護，進行整組傳動試驗

    l 能測試在有（無）檢同期和檢無壓條件下，重合閘及后加速動作情況

    l 能模擬轉換性故障、反方向故障

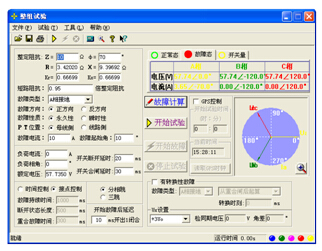

一 界面說明

¢ 故障量設置

    ● 故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

    ● 整定阻抗

按照定值單給定的阻抗設置方式，故障阻抗可以Z、Φ方式輸入或R、X方式輸入，當以一種方式輸入，另一種方式的值軟件會自動計算出來。

    ● 短路阻抗倍數

為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。這是“容忍性”的檢查界限，如果保護還不能正確動作，請檢查其它方面的原因。

    ● 零序補償系數

Ko = ( Z0 / Z1 – 1 ) / 3

如果正序組抗角Φ(Z1)與零序阻抗角Φ(Z0)不等，此時Ko為一復數，則常用Kor、Kox進行計算。

Kor = ( R0 / R1 – 1 ) / 3          Kox = ( X0 / X1 – 1 ) / 3

對某些保護(如901系列)以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kor＝Kox＝Ko 。

    ● 故障方向

如果保護具有方向性，請注意選擇正確的故障方向。

    ● 故障性質

選擇“瞬時性”或“永久性”故障的不同點在于：在“時間控制”的試驗方式下，選擇“瞬時性” 故障時，當測試儀接收到保護的動作信號后即停止故障輸出進入下一狀態，盡管此時故障時間還沒有結束；但在“永久性”故障時，即便測試儀接收到保護的動作信號，故障量繼續存在，直到所設置的“故障持續時間” 到。也就是說，“永久性”故障時，測試儀的故障輸出時間只受“故障持續時間”控制。因此，在“永久性”故障下試驗容易造成后加速保護動作，并且重合閘無法重合。所以，建議一般選擇“瞬時性”故障方式。

    ● 故障電流

以上只設置了相應的短路阻抗，如果再告訴軟件一定的故障電流，軟件將自動計算出相應的故障電壓，由測試儀輸出相應的故障電壓和電流給保護。設置的故障電流應滿足以下要求：1、大于保護的啟動電流；2、故障電流與短路阻抗的乘積應不大于57.7V。

    ● 時間控制／接點控制

接點控制時，由測試儀接收到的保護的跳閘、重合閘、永跳接點變位信號來控制試驗狀態，決定測試儀在相應狀態應輸出的電流、電壓。

時間控制時，裝置根據所設置的時間順序，依次輸出故障前、故障時、跳閘、重合閘、永跳后的各種量，保護跳合閘時只記錄時間，而不改變各種量的輸出進程。



  —  故障時間、斷開時間、重合時間

在時間控制方式，用于控制輸出故障量的持續時間、故障斷開后輸出正常量的持續時間、重合閘再次輸出故障量的持續時間，見上圖。在接點控制時不起作用。

  —  轉換性故障／非轉換性故障

用于設置轉換性故障。從故障開始時刻起，當轉換時間到，無論保護是否動作跳開斷路器，均進入轉換后故障狀態。但跳開相的電壓電流不受轉換性故障狀態影響，其電壓V＝57.7V（PT安裝在母線側）或0V （PT安裝在線路側），I=0A。故障轉換時間是指從第一次故障開始時算起的時間。

  —  轉換后故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般轉換后的故障類型設置為與第一次故障類型不同更符合實際。

  —  轉換起始時刻和轉換時間

可以設定為從第一次開始故障時起算，還是從保護跳閘后起算，還是從重合閘后起算，何時發生故障轉換。

  —  故障起始角

故障發生時刻電壓初始相角。由于三相電壓電流相位不一致，合閘角與故障類型有關，一般以該類型故障的參考相進行計算：單相故障以故障相、兩相短路或兩相接地以非故障相、三相短路以A相進行計算。

  —  PT安裝位置

模擬一次側電壓互感器是安裝在母線側還是線路側。PT裝于母線側時，故障相斷開后，該相電流為零，電壓恢復到正常相電壓（V＝57.7V，I=0A）； PT裝于線路側時，故障相斷開后，該相電流及電壓均為零（V＝0V，I=0A）。

—  分相跳閘／三相跳閘

用于定義開入量A、B、C三端子是作為“跳A”、 “跳B”、 “跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B”、“跳C”哪幾個信號到，模擬哪幾相跳開。

—  斷路器斷開／合閘延時

模擬斷路器分閘/合閘時間。裝置接收到保護跳/合閘信號后，將等待一段開關分閘/合閘延時，然后將電壓電流切換到跳開/合閘后狀態。

—  故障后開出1延時閉合時間

輸出故障量后開出1將會延時這一時間閉合。此功能可用于：在試驗高頻保護時，用開出1模擬收發信機的“對側收信輸入”信號。

—  開出量2

開出2跟蹤斷路器的狀態變化，即保護跳閘時，開出2斷開，保護重合時，開出2閉合。故開出2可以作為模擬斷路器使用。

¢ 檢同期重合閘及Ux設置

—  Ux選擇

Ux是特殊相，可設定輸出 +3U0、-3U0、+×3U0、-×3U0、檢同期Ua、檢同期Ub、檢同期Uc、檢同期Ubc、檢同期Uca、檢同期Uab。

前4種3U0的情況，Ux的輸出值由當前輸出的Ua、Ub、Uc組合出的3U0成分乘以各系數得出，并跟隨其變化。

若選等于某檢同期抽取電壓值，則在測試線路保護檢同期重合閘時，Ux用于模擬線路側抽取電壓。以檢同期Ua為例，在斷路器合上狀態，Ux輸出值始終等于母線側Ua（但數值為100V），在保護跳閘后的斷開狀態，Ux值則等于所設定的檢同期電壓幅值和相角，該值可以設定為與此刻的Ua數值或相位有差，用以檢驗保護在此種兩側電壓有差的情況下的檢同期重合閘情況。

 ¢ 整組試驗Ⅱ說明

整組試驗Ⅱ與整組試驗Ⅰ的功能基本相同。整組試驗Ⅰ是按照阻抗方式設定各種故障情況，用于保護進行整組試驗，但對于某些保護無法獲知故障阻抗，而只有故障電壓和電流，如零序保護或35KV線路保護，此時可以用整組試驗Ⅱ進行試驗。

—  故障類型

可設定為AN、BN、CN、AB、BC、CA、ABC型故障。

—  故障電壓U

對于單相故障和三相故障，故障電壓U為故障相電壓值，對于相間故障，故障電壓U為故障兩相的線電壓值。

—  整定電流I

為保護某段整定電流值。

—  短路電流倍數

短路電流為試驗倍數nד整定電流”,以此值作為短路點電流進行模擬試驗。

注意：

1. 整組試驗中，所有故障數據全部由計算機完成。計算機根據所設定的故障電流和故障阻抗計算得出的短路電壓，每相不得大于額定電壓（57.7V），如果過大，則自動降低故障電流值，以滿足Vf ≤ 額定電壓（57.7V）的條件。

2. 如果故障阻抗較小，一般應設置較大故障電流，故障阻抗較大，可設置較小故障電流，以使故障電壓比較適當。這也符合實際運行情況。否則有可能影響測量結果。

其它各選項以及測試過程均與整組試驗1完全相同。

二 試驗指導

¢ 整組試驗過程說明

數據設定完畢，按下“           ”，裝置輸出“正常狀態”的各相對稱量，此時各相電壓為為額定電壓（57.7V）、電流為負荷電流。按下 “            ”按鈕，或“開入c”接通，裝置進入故障狀態，輸出故障電流、電壓，加至保護裝置上。保護跳閘后，裝置輸出跳閘后狀態量。保護重合閘后，如果是瞬時性故障，裝置輸出正常量（各相電壓為57.7V、電流為負荷電流）；如果是永久性故障，裝置再次輸出故障量，至保護第二次跳閘（永跳）后，再恢復輸出正常量。

—  “開入c”接通時裝置自動進入故障狀態

此功能有兩種作用： 1 、可模擬手合到故障線路后加速跳閘，可以很方便地測出動作時間。具體做法是將手合接點或TWJ接點接至“開入c”，手動合閘時接點動作測試儀即輸出故障量，可測試保護的動作情況。2、可由GPS 裝置的接點啟動故障，模擬線路兩側同步故障。

試驗期間，任何時候按下“停止”鍵，則試驗過程中止并退出。

試驗結束后，計算機自動將測試記錄區中的測試結果在硬盤“試驗報告\整組試驗\”子目錄下按文本格式存檔，并可用“打印”按鈕進行顯示、打印。亦可以拷貝出來進行編輯、修改。

¢ GPS控制試驗

整組試驗過程可以由GPS進行控制，用于模擬雙電源線路兩側保護的同時同步試驗，即由GPS控制兩側的兩臺測試儀同時同步啟動進入故障前狀態和進入故障狀態，加上故障量給各自側的保護，測試兩側保護的同時動作行為。

—  GPS的脈沖輸出：

GPS裝置的脈沖輸出口輸出兩路脈沖，一路是PPS脈沖，為每秒鐘發一個，另一路是PPM脈沖，為每分鐘發一個，每次發PPS或PPM脈沖時面板上有一個PPS指示燈和一個PPM指示燈會閃動。我們這里使用PPM脈沖用于試驗。脈沖輸出為端子輸出。

—  GPS的時鐘信號輸出：

GPS裝置具有RS232口輸出時鐘，輸出口為一D型9針插座。該口聯接至PC機的RS232口，由PC機讀取GPS時間。

—  GPS裝置與測試儀裝置的聯接：

用我們提供的專用GPS聯接線將GPS裝置的脈沖輸出端子和時鐘輸出RS232口與測試儀背板GPS通信接口聯接。

○ 與GPS裝置對時：

為了保證試驗的同步性，在PC機“整組試驗”界面上點擊“讀取GPS時鐘”，實現與GPS裝置的時鐘同步，對時成功會出現提示。

○ 啟動試驗：

在 “整組試驗”界面上將“GPS控制開始試驗”選項打鉤，點擊“讀取GPS時鐘”，實現與GPS裝置的時鐘同步，然后兩側操作人員均將“開始試驗時間”設置為同一時間（該時間必須晚于當前時間）。在“開始試驗時間”到時，PPM閃動的時刻兩側測試儀自動開啟同步輸出故障前的電流電壓，在下一個PPM 閃動的時刻同步進入故障狀態，輸出故障量。整個過程如下圖：

第九章 距離零序保護試驗

在110KV及以上線路保護中一般都設置了距離和零序保護作為線路的主保護，而且經常集中在一套保護裝置中。距離和零序保護測試模塊就是針對這種情況開發的能一次性自動測試完各種接地距離、相間距離和零序保護的軟件。

    l 能一次性自動完成多段距離和零序保護的各種故障定值的校驗

    l 能測試同一種故障下，保護三相同時或不同時跳閘的時間

    l 能設置永久性故障，測試重合閘和永跳的時間

    l 即可采用Z、Φ方式，也可采用R、X方式設置阻抗定值

    l 通過設置“按鍵觸發”的方式，能手動控制故障量的輸出

一 界面說明

¢ 測試項目

“距離保護”、“零序保護”和“工頻變化量”三個試驗項目，即可以單選，也可以同時選擇。

—  時間參量

故障前延時    該時間常用于等待每次動作后保護整組復歸，或者“TV斷線”信號消失，或者等待重合閘充電。若僅做保護定值測試而不投入重合閘，這個時間一般設為2~10s。如果同時做重合閘試驗時，則一般設為15~25s。每進行一次故障測試，測試儀都首先進入“故障前延時”狀態，輸出三相額定電壓57.7V，三相電流為0，然后再進入故障狀態，輸出所設置的故障量。

測試間斷時間    每次故障試驗結束后，測試儀停止輸出，在該時間狀態下等待保護接點復歸，一般設0.5s即可，也可設為0。

重合閘最大延時    如果投入重合閘，每次故障測試同時做重合閘試驗，則在該時間內等待重合閘信號。該時間應大于整定重合閘延時時間。

—  觸發故障方式

從故障前狀態到故障狀態的觸發方式有四種：時間控制、按鍵觸發、開入c觸發以及GPS觸發。

時間控制    在該觸發方式下，故障前狀態的持續時間由“故障前延時”確定，時間到，自動進入故障狀態。時間控制下，完全由測試儀自動試驗，試驗期間只需要根據提示投切相應的壓板即可。

按鍵觸發    在故障前狀態，按面板鍵盤上任意鍵，或鼠標點擊軟件上的觸發鍵即進入故障態。按鍵觸發方式能方便地實現人工控制試驗過程。可以方便在試驗期間觀察保護的報文或打印試驗結果。

開入c觸發   測試儀開入量c接收到變位信號即進入故障態。該功能可以實現用于多裝置同時試驗。

GPS觸發    將GPS信號接入背板通信接口，通過GPS的PPM脈沖對空間不同的兩臺測試儀進行聯調試驗。PPM脈沖到時自動進入故障態。

—  零序補償系數

 提供了KL、Kr/Kx、Z0/Z1共三種表達方式。詳細說明請參照“交流試驗”章節的說明。在進行接地距離測試時，必須正確設置零序補償系數。

¢ 距離保護

只有選擇了“距離保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如右圖所示：

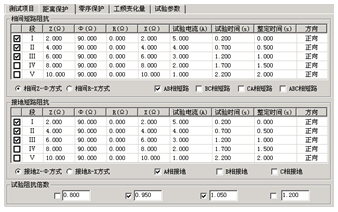

—  相間短路阻抗和接地距離阻抗

1、可以打“√”選擇需要進行哪幾段保護試驗。

2、直接將保護整定值輸入阻抗數據框中。定值可以選擇按Z-Φ方式還是按R-X方式輸入。

3、設置的每段試驗電流必須大于保護的啟動電流。并且相間距離試驗中，其阻抗與電流的乘積約為20－40V內較好，不能超過57V；接地距離試驗中，其阻抗與電流的乘積約為20－30V內較好，不能超過57V。一般還應遵守阻抗（或電抗）越小，電流越大的原則，才能保證測試更準確。

4、設置的各段“試驗時間”必須大于該段的整定動作時間。例如：假設I段整定動作時間為0s，II段為0.5s，III段為1.0s。考慮到保護本身跳閘有一定的固定延時，可以設I、II、III段的試驗時間分別為0.2s、0.7s、1.2s，如上圖所示。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段時間不夠也動作不了。也可以將上述三段的時間均設置得大于第三段動作時間。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段動作。

5、將各段整定動作時間輸入“整定時間”框內，該時間參量只起參考作用，不影響試驗結果。

6、在“方向”欄中，用鼠標單擊，可在“正向”與“反向”之間切換，這樣能方便測試一些方向性的距離保護。

7、最后再選擇需要測試的故障類型。其中單相接地故障用于接地距離阻抗校驗，兩相短路和三相短路用于相間距離阻抗校驗。如過要做接地距離試驗還需正確輸入零序補償系數。

—  試驗阻抗倍數

根據保護校驗的一般要求，軟件提供了0.8倍、0.95倍、1.05倍和1.2倍等四種默認的校驗倍數，其數值可以修改。如果保護在0.95倍或1.05倍下動作不正確，此時可改選0.8倍或1.2倍，也可以自定義倍數進行測試。



¢ 零序保護

只有選擇了“零序保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如右圖所示。零序保護的試驗參數設置與距離保護的試驗參數設置基本相同，設置時參考上文的說明。

—  短路計算方法

電壓恒定方式

在這種方式下直接設置故障相電壓。在試驗時，無論故障電流多大，測試儀輸出的故障相電壓維持不變。“故障相電壓角”指故障時故障電壓與故障電流夾角。

阻抗恒定方式

在這種方式下，在試驗時，由故障電流和故障阻抗計算故障相電壓。

¢ 工頻變化量阻抗元件定值校驗

該測試項目用于測試工頻變化量阻抗繼電器的動作行為，可對某些線路保護的工頻變化量距離保護的定值進行校驗，如右圖所示。

本模塊允許同時校驗兩段定值，并且一次性模擬所有故障類型。試驗時，只需要勾選需要測試的項目，然后按定值單將各種定值參數依次進行設置即可。

M的值默認情況下有0.9和1.1兩種設置，一般地，M=0.9時，保護應可靠不動作，M=1.1時，保護應可靠動作。設置M=1.2時，可以測出保護的動作時間。

“短路電流”參數應設置得大一些，建議10～20A，因?yàn)槎搪冯娏魈�小，根�?jù)上述公式計算出來的電壓可能為負值。試驗時，“距離保護”壓板應投入。

試驗參數設置與距離保護的設置基本相同，請參考其說明。

¢ 矢量圖

試驗期間點擊“矢量圖”按鈕，從打開的矢量圖窗口中能觀察到電壓、電流矢量的幅值和相位的實時矢量圖。如右圖。



二 試驗指導

正確接線

分相跳閘時，保護的跳A、跳B、跳C和重合閘信號分別接到測試儀的開入端子A、B、C、R；三跳時，跳閘信號接入開入A、B、C任何端子，重合閘接入R端子。

投退壓板

做哪個項目試驗，請投入與該項目有關的保護壓板。

選擇測試項目，并設置各項目試驗參數。一般觸發方式按默認的“時間控制”方式。

開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗，如右圖所示。

如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，軟件會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，軟件會提示“請退出距離保護壓板，投入零序保護壓板”。

試驗結束后，按軟件提示保存試驗報告。

0.95倍和1.05倍是默認的兩個測試邊界點。0.95倍時，距離保護本段應可靠動作，零序保護本段應可靠不動作；1.05倍時，距離保護本段應可靠不動作，零序保護應可靠動作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍測試不滿足上述動作要求時，降低保護動作要求，對保護整定值的“容忍性”測試，如果仍不能正確動作，請檢查保護原因并與保護廠家聯系解決。

測試期間如發現本應II段或III段保護動作的，而測試儀記錄下的動作時間為I段動作時間，請檢查重合閘后加速是否誤動作了，若是，請先退出重合閘后加速壓板或控制字再進行測試。

測試時，如果保護的跳閘A、B、C分別接至測試儀的開入A、B、C，而試驗期間總會偶爾聽見測試儀發出長鳴報警聲，而實際上測試儀未能記錄下保護的動作時間。這時，請檢查此種情況下的故障相總與哪一相有關。例如，AC相間故障時出現過，BC相間故障時也出現過，則可初步判定，測試儀未能接收到保護跳閘C傳來的開關變位信號，請檢查保護側跳閘C是否接觸良好。也可將保護跳閘A、B、C三根信號線短接，一起接到測試儀的開入A中。

如果想讓保護在某一定值倍數下，本段保護不動作時讓下一段保護動作，請將該段的“最大故障時間”設置為大于其下一段保護動作時間0.2s及以上。

如果做接地距離保護試驗，請按整定值清單給出的零序補償系數類型和數值正確設置零序補償系數。
