第一部分 使用說明

第一章     主要特點及技術參數

一 主要特點

u 輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。

u 高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；

u 輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

u 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

u 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

u 設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

u 新一代KDJB-1200測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

u  提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。

u 可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；

u 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

二 額定參數

—  交流電流輸出

6相電流輸出時每相輸出（有效值）    0～30A   輸出精度   ∠0.1級（主量程內

3相電流輸出時每相輸出（有效值）    0～60A

6相并聯電流輸出（有效值）         0～180A

相電流長時間允許工作值（有效值）   10A

相電流最大輸出功率                 400VA

6相并聯電流最大輸出時允許工作時間   10s

頻率范圍（基波）                   0～1000Hz

諧波次數                         1～20 次

—  直流電流輸出

電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級

最大輸出負載電壓                   18V

—  交流電壓輸出

相電壓輸出（有效值）               0～120V    輸出精度   0.1級

線電壓輸出（有效值）              0～240V

相電壓 / 線電壓輸出功              80VA / 100VA

頻率范圍（基波）                   0～1000Hz

諧波次數                        1～20次

—  直流電壓輸出

相電壓輸出幅值                     0～±160V    輸出精度   0.5級

線電壓輸出幅值                   0～±320V

相電壓/ 線電壓輸出功率             70VA / 140VA

—  開關量

10路開關量輸入

空接點                    1～20mA，24V

電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A

—  時間測量范圍

0.1ms ～ 9999s ，    測量精度 ＜0.1mS

—  體積重量

480×360×200mm³ ，19kg

第二章   使用注意事項

一 試驗注意事項

u 測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。

u 裝置面板或背板裝有USB插口，允許熱拔插USB口設備（如U盤等），但注意拔插時一定要在數據傳輸結束后進行。

u 為了保證工控機內置的Windows操作系統能穩定可靠運行，請不要隨意刪除或修改硬盤上的文件和桌面上的圖標，請不要隨意操作、更改、增加、刪除、使用內置Windows系統，以免導致操作系統損壞。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。

u 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤導致保護誤動作。

u 為防止測試儀運行中機身感應靜電和現場干擾，試驗之前先通過接地端將主機可靠接地；

u 36V 以上電壓輸出時應注意安全，防止觸電事故的發生；

u 禁止外部電壓和電流加在測試儀的電壓、電流輸出端。試驗中，務必防止被測保護裝置上的外電壓反饋到測試儀的輸出端而損壞測試儀；

u 注意保持機箱側面通風口的空氣流動暢通，請不要遮擋通風口，以免影響散熱；

u 切勿將裝置露天放置而被雨水淋濕；裝置工作異常時，請及時與廠家聯系，請勿自行維修。

第二部分 軟件使用說明

第一章         軟件簡介

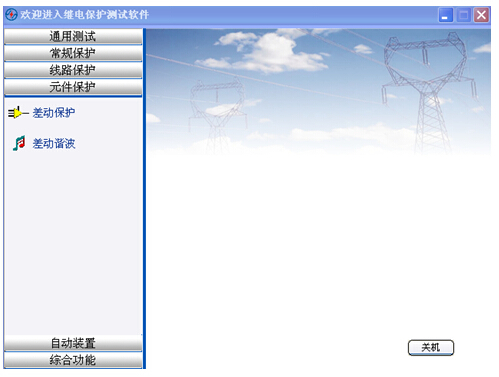

該軟件是我公司開發的新一代測試軟件，其特點是：界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態系列I”以及“狀態系列II”等五個測試模塊，并且可以任意擴展。







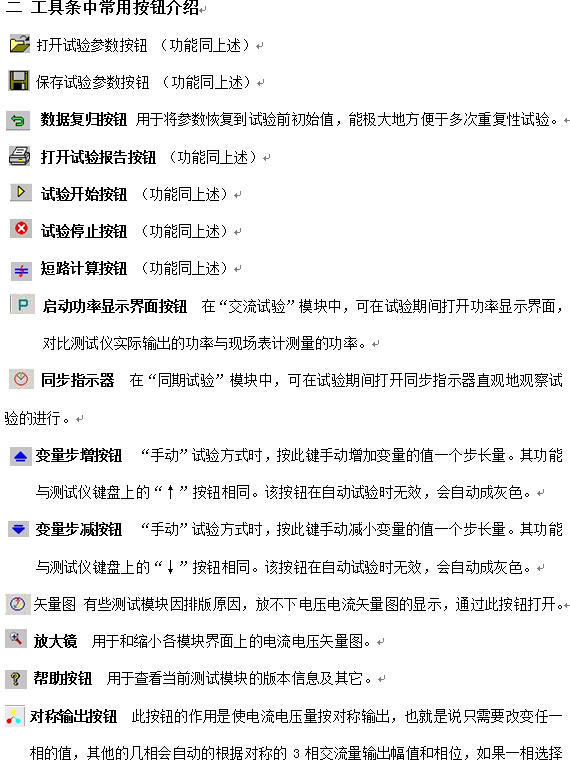

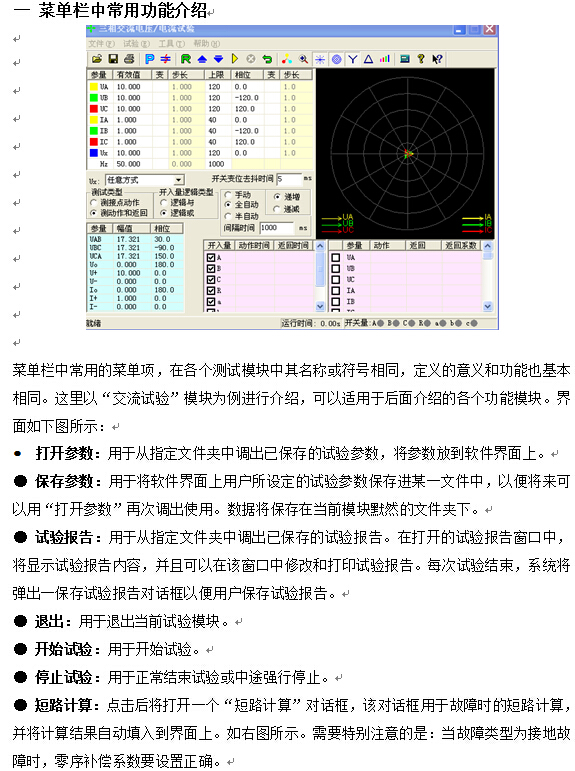

 第二章 交流試驗

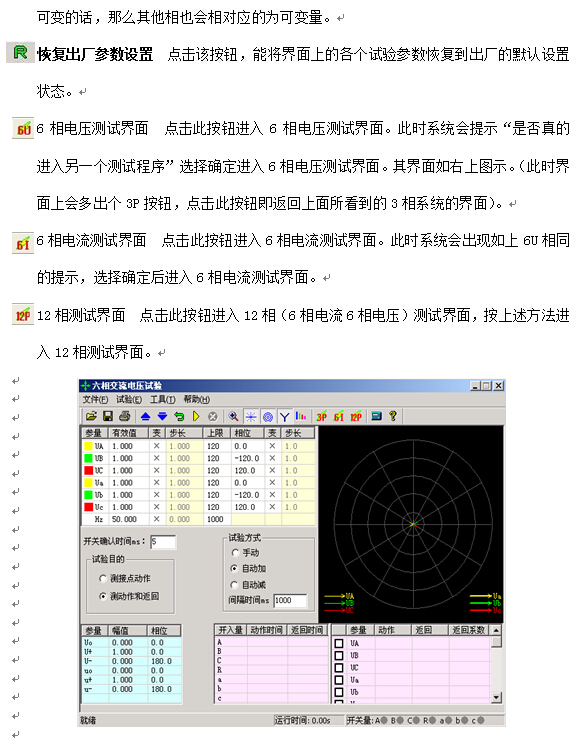

“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元，也有獨立的6相電壓、獨立的6相電流測試單元，更有獨樹一支的12相同時輸出單元，以及按序分量輸出測試單元。通過界面上的3P、6U、6I、12P和序分量五個按鈕進行相互的切換。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。

下面僅以“四相電壓和三相電流”為例進行詳細介紹。

l 可以靈活控制輸出4相電壓3相電流、6相電壓、6相電流、12相同時輸出多種組合

l 具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出

l 各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制

l 各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定

l Ux可以設置多種輸出方式組合，也可以任意置數

l 可以全自動、半自動、手動變化，且在輸出時可以任意切換

l 在輸出狀態可以直接修改幅值、相位、步長以及變量的個數

l 可以直接顯示功率數值，用于校驗功率計量?jī)x表

l 可測量動作值、返回值、動作時間、返回時間

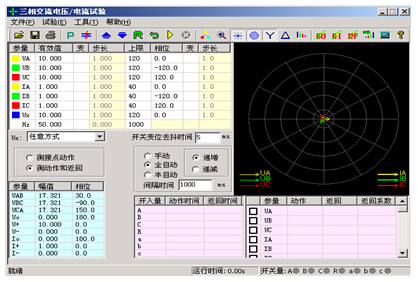

一 界面說明

¢ 交流量設置

鍵入電壓、電流的有效值后，將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。

交流電壓?jiǎn)蜗嘧畲筝敵?span>120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。

交流電流單相最大輸出達到為40A（1000型6相電流同時輸出時，每相最大20A，1200型6相每相最大30A）。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。

在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的,同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長最小值為0.001，角度的變化步長最小值為0.1。

“上限”一欄是設置各相最大允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器安全。“上限值”在軟件出廠的默認值是電壓電流的最大輸出幅值。

¢ Ux

Ux是特殊相，可設置多種輸出情況：

l 設定為 +3U_O、-3U_O、+×3U_O、-×3U_O時，U_X的輸出值由當前輸出的UA、UB、UC組合出3U_O成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 變化而變化。

l 若選擇等于某相（如UA）的值，則U_x的輸出與相對應相的輸出相同。

l 若選“任意方式”，此時U_x的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。

在六相測試儀中程序指定第四相電壓Ua為特殊相Ux。

¢ 序分量、線電壓等參量顯示

在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

¢ 功率計量?jī)x表顯示按鈕

點擊此按鈕后，將彈出“功率顯示”框，如右圖所示：

在該顯示框中，默認顯示的是二次側的各種幅值、相位、功率等數據。若需顯示一次側的數值，如用于對現場表計進行校驗時，只需選“一次側功率和電流”，并輸入相應的TV和TA變比即可。點選“功率單位為兆級”，可使功率顯示單位由“KW、KVar”自動轉換為“MW、MVar”。

¢“測接點動作”和“測動作和返回”

l 在試驗?zāi)康臋谥羞x擇“測接點動作”時，試驗過程中測試儀收到保護動作信號后就自動停止試驗，此時測試儀記錄下保護的動作情況。

l 在試驗?zāi)康臋谥羞x擇“測動作和返回”時，測試儀能測試保護的動作值和返回值，并自動計算出返回系數。

¢ 手動、半自動、全自動方式

—  手動方式

各變量的變化完全由手動控制，手動按一下工具條上的     或     鍵各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。

—  半自動方式

該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。

—  全自動方式

該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。

¢ 自動變化間隔時間

自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間，因此我們?cè)谠O(shè)置間隔時間的時候必須保證間隔時間比保護動作的時間長，以便保護能夠可靠動作。

注意：

1. “手動”試驗中，快到保護動作值時，增、減變量的速度不能太快，以保證變量在每個步長停留足夠時間讓動作出口，這樣測得的結果才更準確。

2. 在自動試驗中，每變化一步時，內部計時器將自動清零。在測量繼電器的動作時間時，若時間較長，請用“手動試驗”方式，并緩慢變化。

¢ 輸出狀態直接置數改變輸出值

試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：

— 在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。

— 在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。

— 在手動方式時，可以同時將各相輸出改變?yōu)樗�需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值，在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變?yōu)殒I入的各值。

¢ 開入量

測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。

在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。

如果有多路開入量變位，各路中將會記錄各自的時間。

¢ 開關變位確認時間

各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為25，而微機型保護，開關變位時間設置為5ms就可。

¢ 測試結果記錄

界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。要記錄哪個量只需在該量前打勾即可。如右圖示。

¢ 短路計算按鈕

“交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：



二 試驗指導

¢ 變壓器復合電壓閉鎖（方向）過流保護

這是當前大容量變壓器常見的后備保護之一。用“交流試驗”進行模擬時，注意以下幾點：

— 如何輸出復合電壓

復合電壓是指低電壓和負序電壓。在閉鎖過流時，這兩種電壓是“或”的關系。也就是說，可以理解為是“低電壓閉鎖（方向）過流”和“負序電壓閉鎖（方向）過流”兩套保護的組合。一般保護提供了兩組電壓輸入端子，一組用于輸入低電壓（正序電壓），一組用于輸入負序電壓，因此，試驗時電壓的接線不同。

保護定值單中，“低電壓”和“負序電壓”常常指線電壓，可將其除以1.732，轉換成相電壓，由測試儀輸出三相電壓進行試驗。低電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、－120°、120°；負序電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、120°、－120°；

—  電壓電流怎樣配合輸出

如果采用三相電壓同時輸出，則試驗時可任意取其中一相電流輸出。

如果采用兩相電壓輸出，則需要通過閱讀保護說明書，查看保護是采用什么接線方式。比如，采用90°接線，則按“UAB，IC”，“UBC，IA”，“UCA，IB”方式進行輸出；采用0°接線，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式進行輸出。

—  怎樣測試方向更簡單

假設某保護采用90°接線方式，低電壓定值為60V，試驗時可在“交流試驗”中進行如下設置：UA=60V，相位為0°；UB=0V，相位為0°。這樣，UAB即為60V，0°。然后固定電壓，改變電流IC的相位來測試兩條動作邊界。

—  最大靈敏角的“正”、“負”是怎樣定義的

保護定義：電壓超前電流的角度為正，反之為負。假設右圖所示的IC為靈敏角指向，UAB為參考方向0°，則該保護的靈敏角即為：－45°，兩動作邊界分別為45°、－135°（陰影部分為動作區）。



第三章 狀態系列

狀態系列模塊有“狀態系列Ⅰ”和“狀態系列Ⅱ”兩個，其中“狀態系列Ⅰ”輸出4相電壓和3相電流，KDJB-1200系列的測試儀，Ⅱ輸出6路電壓和6路電流，兩個模塊軟件功能及操作方法基本相同，僅對“狀態系列Ⅰ”進行說明。

狀態序列主要是為了滿足電力系統中一些特殊的保護測試需要。例如，做廠用電的快切以及備用電源的自動投入試驗，配電系統保護裝置多次重合閘等。狀態系列試驗中最多可以添加至9個狀態, 每個狀態可根據實際情況自由定義電壓電流數據，模擬復雜的電網狀態變化。通過七對開入量的翻轉來獲取并測量保護的動作值與動作時間。狀態序列Ⅰ的主界面如圖所示：

l 可以靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流或12相電壓電流

l 每個狀態可以關閉、增刪、插入，可以命名，可以設置多種觸發方式

l Ux可以設置多種輸出組合方式

l 可以方便靈活地模擬各種復雜的故障情況，測試復雜的邏輯組合



一 界面說明

¢ 增加、刪除狀態

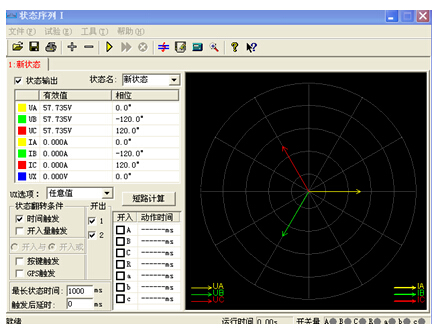

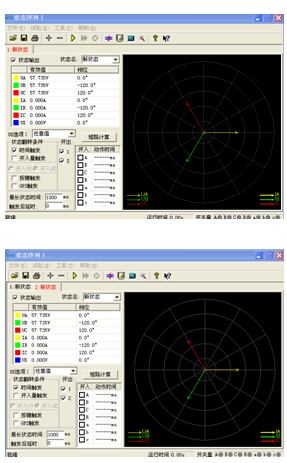

按“＋”、“－”按鈕可以添加新?tīng)顟B(tài)或刪除當前狀態，最多可以添加至九個狀態。添加新?tīng)顟B(tài)時，默認添加到當前狀態之后，試驗人員也可在彈出的對話框中根據實際需要將新?tīng)顟B(tài)添加至合適的位置。如圖所示：

需要?jiǎng)h除狀態時，先用鼠標選中該狀態（某狀態處于當前狀態時，其標題以紅色字顯示），再按“－” 按鈕即可。

¢“狀態輸出”選項

根據實際需要，可以通過去掉此選項前的“√”來實現跳過某個狀態。此時該狀態將以灰色顯示，不再參與整個試驗過程。

¢ 狀態名

因?yàn)樵摐y(cè)試模塊常用來做“重合閘及后加速”試驗，在狀態名下拉菜單中，軟件已定義了

 “故障前”、“故障”、“跳閘后”、“重合”和“永跳”等五個默認的狀態名，供試驗人員選擇。用戶也可根據需要，直接在方框內鍵入自定義的狀態名。自定義的狀態名不會被固化到該下拉菜單中，可隨時更改。參與過試驗的自定義狀態名在下次再打開此測試模塊時仍然存在。

¢ 狀態參數設置

每個狀態下的交流量參數均可自由設置，方法同“交流試驗”。要模擬復雜試驗時，還可通過打開界面上的“短路計算”功能自動計算得出，計算出的數據也可以進行修改。

¢ 各狀態Ux選項

Ux是特殊量，可設定多種輸出情況：

設定為+3U₀、-3U₀、+×3U₀、-×3U₀時，U_x的輸出值是由當前輸出的UA、UB、UC組合出的3U₀，再乘以各自系數得出，并始終跟隨其變化而變化。

若選擇等于某相電壓值，則U_x輸出將跟隨該相電壓變化，并始終與其保持一致。

若選“任意方式”，可以在參數欄中為U_x輸入0~120范圍的任意數字，試驗時其值等于所置入的電壓值且不變化。

¢ 短路計算

點擊“短路計算”或按      按鈕后，將打開一個“短路計算”對話框，該對話框用于模擬各種故障時的短路計算，并將計算結果填入到當前狀態中。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。如右圖所示。

¢ 狀態翻轉條件

除“時間觸發”和“開入量觸發”兩觸發方式可以同時選擇外，其它都只能單選。它們是由一狀態翻轉進入下一狀態的前提條件。

—  時間觸發：

當選擇該觸發方式時，可以根據實際需要，在“最長狀態時間”和“觸發后延時”中分別輸入一定的數值。試驗時，經過上述兩段延時后，自動進入下一狀態。“最長狀態時間”是指這個狀態的最長輸出時間。“觸發后延時”的作用類似于在交流試驗?zāi)�塊里的開關變位確認時間，是為了防止保護抖動而引起的誤差，一般設置10ms 左右。需要特別注意的是，在模擬重合閘及后加速故障的時候，不能設置該延時。因?yàn)楹蠹铀俟收鲜窃谥睾嫌诠收蠎B(tài)才引起的，所以必須是在重合態后立即進入永跳狀態，后加速保護才能正確動作。如果“最長狀態時間”期間輸出的是故障量，當測試儀接收到保護的動作信號時，而試驗前同時又選擇了“開入量觸發”作為狀態的翻轉條件的話，測試儀將跳過所設置的余下的“最長狀態時間”進入“觸發后延時”狀態。

另外，常常通過設置“觸發后延時”來躲過保護接點的抖動。

—  開入量觸發：

選中該觸發方式時，右側的七路開入量A、B、C、R、a、b、c 都將有效。七路開入量為“或”的關系，可以根據需要去掉多余的開入量（取消其前面的“√”）。測試儀檢測到所選的開入量動作時，將經“觸發后延時”時間即翻轉至下一狀態。

為防止接點“抖動”而影響試驗，在該觸發方式下一般應設置一定的“觸發后延時”。

—  按鍵觸發：

選“按鍵觸發”時，試驗期間，當狀態翻轉至該狀態時，通過手動點擊界面上的    按鈕來實現狀態觸發翻轉。這是手動控制試驗進程的一種有效方式。

—  GPS 觸發：

選擇GPS觸發時，利用GPS時鐘的分脈沖或秒脈沖觸發，實現多臺測試儀的同步測試。

注意：

1. 時間觸發和開入量觸發可以同時打勾，此時二者哪個條件先到即觸發翻轉。

2. 選開關量觸發時，一般需設一定的“觸發后延時”（約5－20ms），以免接點抖動導致多次誤觸發翻轉。

¢ 開出量狀態

在每個狀態中均可設定開出1開出2的輸出狀態，如果打“√”則該路開出在該狀態時閉合，否則打開。每個狀態下可以設置開出量的輸出不一樣，可以實現在各狀態翻轉過程中，開出量的開合變化。

二 試驗指導

狀態序列其功能比較強大，因?yàn)槠淇偣部梢栽O(shè)置9個狀態。在這9個不同狀態下翻轉，可以完成一些相對較復雜的試驗項目。比如說模擬重合閘及后加速以及備自投的試驗。下面就用狀態序列來模擬重合閘及后加速的調試做一下說明。假定過流保護動作重合后由過流2段加速跳閘，各個狀態的設置和說明如下：



¿ “故障前狀態”

故障前狀態主要的作用是給重合閘一個足夠的充電時間，所以選擇用“時間觸發”來實現狀態的翻轉。故障前測試儀輸出一個正常的工作狀態，加給保護一個正常的電壓。

¿ “故障態”

 “故障態”用于模擬一個過流故障，也就是由測試儀的IA相出一個電流，電流定值大于保護的過流值，使保護的過流保護動作出口。這里用“開入量觸發”作為本狀態翻轉的條件，也就是開入量A接到保護的動作信號后進入下一個狀態。

¿ “重合態”這個狀態是一個重合等待狀態，和“狀態一”一樣，測試儀輸出的是一個正常的等待狀態，在這個狀態里讓自動重合閘裝置動作。

狀態翻轉條件選擇“開入量觸發”，也就是開入量R接到重合閘合閘信號后進入下一個狀態。這里要特別注意的一點是，因?yàn)橐�模擬后加速故障，所以觸發后延時一定要設為0。

¿ “后加速”

這個狀態是整個試驗的最后一個狀態，也就是后加速狀態。模擬的是一個電流后加速故障。對于故障類型的設置就看具體的保護是什么樣的后加速故障，就模擬什么樣的后加速故障狀態。同樣選擇“開入量觸發”狀態翻轉條件，也就是在接到保護跳閘信號后測試停止。

第四章 諧波試驗

“諧波”測試單元可實現三相電壓、電流的各次諧波分量疊加輸出，用于測試電力系統的設備在各種諧波情況下的工作行為。常用來校驗差動諧波制動系數。

l UA、UB、UC、IA、IB、IC均可以疊加直流及2～20次諧波輸出

l 各次分量可以按幅值顯示和記錄，也可以按基波的百分比方式顯示和記錄

l 可以選擇自動變化，也可選擇手動變化，幅值和相位均可變化

l 可測量動作值、返回值以及動作時間、返回時間



一 界面說明

¢ 諧波數據設置

本模塊里的諧波有兩種顯示模式：一是以幅值的方式，另外一種就是以基波的百分比來表示。此時，諧波的幅值就和基波的幅值有直接聯系。而且，測試儀輸出的疊加后的波形也和這個基波的幅值有關系。一般來說，在進行諧波制動試驗時，基波的幅值應設置得大于保護的動作整定值（比如說差動保護的啟動值），以保證在諧波較小或?yàn)?span>0的時候，保護能可靠動作。



在這個頁面設置諧波的幅值和相位。圖上左邊選中狀態的數據相指的是將要疊加諧波

 的對應相的通道。幅值有兩種方式表示，圖中是以幅值的方式表示的，所以其單位是想對應的電流電壓的單位，如果以基波的百分比來表示，則顯示的是占基波的百分之多少。這里基波和諧波的相位對試驗的結果影響不是很大，一般就用默認的設置就可以了。如果需要設置的話，根據保護的定值設置其兩者之間的相位就可以了。

數據復歸按鈕：試驗前設置好的試驗數據，在試驗期間各量的幅值和相位可能有變化，在試驗結束后，按此鍵可以讓數據“復歸”到試驗前的狀態。這極大地方便了重復性試驗。

刷新按鈕：該按鈕對那些參與過前一個試驗的參數不起作用，而只對進行下一個試驗前修改的新數據有效。能將新修改的數據“刷新”至修改前的狀態。

清零按鈕：它將當前窗口中顯示的各次波形（包括基波、直流，以及2~20次諧波）的幅值清零，相位回到其默認狀態。即A相的相位回到“ 0° ”，B相的相位回到“－120°”，C相的相位回到“120°”，該鍵僅對當前界面上顯示的參數有效。

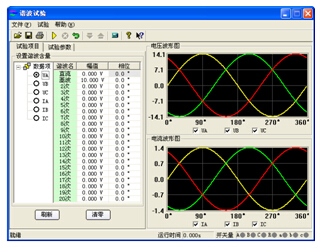

這里是對疊加后的波形顯示。可以選擇3相都顯示，也可以單獨顯示一相的波形。如圖中所顯示的就是A相電壓疊加后的了諧波以后的波形。這個圖形顯示很方便與示波器的圖形進行對比。

各相電壓的直流輸出范圍是-160~160V，基波和諧波的輸出范圍是0~120V；各相電流的直流輸出范圍是-10~10A，基波和諧波的輸出范圍是0~40A。在同一個通道中疊加的波形有效值總和不能超過120V（40A）。若超出范圍，軟件將給出超出范圍提示，此時請檢查輸入數值或檢查數據變化后總幅值是否已經超過了120V（40A）。在數據輸入時和輸出變化中均要進行疊加幅值檢查。

¢ 試驗參數

—  變量選擇  變量：從下拉菜單中選擇需要變化的通道，如圖中選擇的是A相電壓做為變化量。

波形：指的是那次諧波變化，從直流到20次諧波。

幅值步長：這里的步長也與“諧波表示方法”相對應。當選擇“以幅值表示”時，步長也以幅值表示，單位是A或V；而選擇“以基波的百分比表示”時，則步長也是百分比。

—  變化范圍、時間

變化始值：變化初值是前面所設置好的諧波的值。初值是從前頁的諧波數據頁面中自動取來的，不能修改。要修改初值必須在諧波數據頁中進行。初值在這里以幅值的方式表示。

變化上限：變化量的輸出上限值，該值可以確保輸出的量值不至于太大，以致?lián)p壞保護裝置。

變化時間：變化時間指的是每變化一步的間隔時間，一般設置為稍大于保護的整定動作時間。

防接點抖動時間：  默認為5ms。做繼電器試驗時，如果接點抖動較大，應設置較大的防抖時間。

—  諧波表示方法

各相的諧波分量的數據可以選擇“以幅值的方式表示”，也可以選擇“以基波的百分比表示”。當選“以基波的百分比表示”，在“諧波” 頁面中各次諧波的值顯示為相對于基波幅值的百分比，變量的幅值步長也以基波的百分比表示。例如，在“以幅值表示”時，某相電壓2次諧波幅值為2V，基波幅值為10V，則當選擇“以基波的百分比表示”時，此時顯示的2次諧波為20％。

—  開關量設置

開關量頁用來定義哪幾路開入量動作有效。默認A、B、C、R、a、b、c七路開關量全部有效。試驗時可自定義指定哪幾路開關量有效（打“√”為有效）。各開關量的關系為或關系。

—  變化方式

這里提供手動方式和自動方式（自動增加與自動減少）兩種變化方式，來實現試驗過程是對各相的諧波分量的變化情況。

二 試驗指導

¢ 諧波制動系數檢驗（變壓器差動保護部分）

● 試驗接線：

接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接后接測試儀IN。

接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。

● 試驗方法：

下面以接線方法2為例（僅高壓側加電流）：

假設某變壓器的二次諧波制動系數為20%。

先在“參數”頁面中選擇“以基波的百分比表示”。然后在“諧波”頁面中選中IA，設置基波幅值為2A，并在表格中設置2次諧波為25%（大于諧波制動系數為20%，使保護開始試驗時不動作），如圖所示：

切換至“參數”頁面，選擇IA為變量，波形為“二次諧波”，并設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的制動系數對照。

第五章 頻率高低周試驗

“頻率及高低周試驗”測試模塊主要是用來測試低周減載和高周切機等保護的各項功能。根據其功能，將這個模塊分成了六個測試單元。

l 測試項目全面，包含了幾乎所有的頻率及高低周保護

l 頻率可以下滑進行低周減載測試，也可以上滑進行高周試驗



一 界面說明

¢ 測試項目

有“動作頻率”、“動作時間”、“df/dt閉鎖”、“dv/dt閉鎖”、“低電壓閉鎖”以及“低電流閉鎖”等六個測試項目。根據需要，可以選擇其中的一個或者多個進行試驗。選擇多個測試項目時，在一個測試項目測試完畢后，會彈出相應對話框提示是否進行下一個測試項目。

測試對象名稱中包含“低周保護”、“頻率繼電器”、“差頻繼電器”、“低頻繼電器”以及“高頻繼電器”五種繼電器。默認情況下選擇“低周保護”。其下拉菜單如圖所示：

¢ 試驗參數

—  頻率變化前延時

在變量的每個變化過程中，裝置先以額定頻率50Hz輸出，維持至“頻率變化前延時”結束，然后再開始變化。該項在有些保護測試是非常有用，可以用來等待保護頻率閉鎖后解除閉鎖。

—  測試間斷時間

每一次試驗結束后裝置將停止輸出至“測試間斷時間”結束，再進入下一次試驗。

—  整定值

各測試功能頁中均有整定值輸入框，這些整定值大多在試驗期間并不起作用，只是在試驗后起到參考對比作用。根據需要自行設定“允許誤差”。試驗測得的“測試值”與“整定值”進行比較后，得出一個相對誤差，從而反映保護的性能。
