第十二章 差動保護試驗

差動試驗單元根據微機型或集成電路型變壓器、發電機以及電動機差動保護的特點進行設計，用于自動測試其比率制動特性、諧波制動特性以及動作時間特性等。

l 自動搜索比例制動特性曲線和諧波制動特性曲線

l 任意設置定點進行比例制動測試和諧波制動測試，可以測試動作時間

l 以預先繪出比例制動和諧波制動特性理論曲線及誤差范圍

l 設置多種比例制動和諧波制動的制動電流和動作電流算法

l TA的二次電流校正可以為高側調整、低側調整或外部接線調整（此時軟件中選擇“不調整”）

l 諧波制動可以選2～7次諧波

l 基波和諧波可兩側分離輸出也可一側疊加輸出

l 可直接設置平衡系數，也可根據變壓器參數自動計算，可用于標么值差動保護測試

l 可輸出3路電流進行單相差動測試，也可輸出6路電流進行高低側全6相差動測試

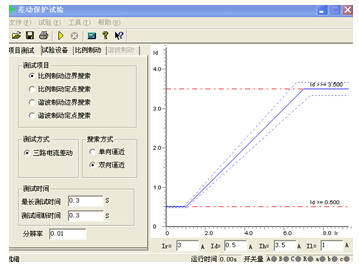

一 界面說明

¢ 測試項目

軟件提供了“比例制動邊界搜索”、“比例制動定點搜索”、“諧波制動邊界搜索”、“諧波制動定點搜索”等四種測試項目。“比例制動邊界搜索”指的是把整個差動保護的動作邊界都搜索出來，也就是右邊所示的保護的整個動作曲線的搜索；“比例制動定點搜索”是指對用戶所關心的某一個點的動作情況進行搜索，看這一點的動作情況是否正確；“諧波制動邊界搜索”和“諧波制動定點搜索”的含義和比例制動的含義一樣，也就是分別搜索保護的諧波的整個動作邊界和某一定點的保護動作情況。

—  測試方式

可選“三路電流差動”或“六路電流差動”。差動試驗單元可以控制輸出3路電流進行單相差動測試，也可控制輸出6路電流進行高低壓側全6相差動測試。6路電流可以簡化變壓器差動試驗的接線和參數設置。

—  搜索方式

可選“單向逼近”和“雙向逼近”方式

單向逼近：  從起點開始，按所設置步長從變化初值向變化終值的方向一步一步進行搜索，當搜索至某個點時保護動作，則認為搜索到動作點，打下一個點后結束該條搜索線的搜索并進入下一條搜索線搜索。

雙向逼近：  對分搜索方式。先測試搜索起點（在非動作區）和終點（在動作區）的動作情況之后，取二者的中點進行測試，如果動作，則將該點取代終點，如果不動作，則將該點取代起點，再取起點和終點之中點進行測試，如此不斷推進，一直搜索至所取最后兩個測試點之間差值在“分辨率”范圍之內才認為找到動作邊界點。雙向搜索可以搜索到較精確的動作邊界點，搜索速度也更快捷。

不管是“單向逼近”和“雙向逼近”一般起點要設在非動作區，終點要設在動作區。

分辨率：  只在雙向逼近的搜索方式下才有效，它是搜索至所取最后兩個測試點之間距離，只有小于該距離百分比才停止。分辨率越小搜索精度越高，但耗時越長。

—  測試時間

最長測試時間：指測試儀每步輸出的最長的故障時間，這里一般設置為比保護的整定動作時間稍長

間斷時間：間斷時間指的是保護輸出一個故障到下個一個故障之間的一個時間，在這個時間里測試儀不輸出任何狀態量。

¢ 試驗設備

本頁參數主要設置變壓器的參數。



  —  接線方式

高壓測可選Y型和Y0型，低壓測可選△-11、△-1、Y和Y0等四種接線形式。對于三卷變，每次取兩側分別做，例如“高－低”、“高－中”分別做。試驗時，所選參數應與相對應的變壓器的接線方式一致。

—  平衡系數設置方式

可選三種設置方式：直接設置平衡系數、由額定電壓和CT變比計算、由一次額定電流計算、由二次額定電流計算。平衡系數設置對于試驗的影響較大，具體的設置方式要根據現場的實際來設置，如果保護整定值里給出了保護的平衡系數，那么我們可以選擇直接設置平衡系數，分別輸入高低壓側的平衡系數就可以了。如果保護定值里沒有給出平衡系數的話，我們可以選擇其他的3種方式進行設置，但要注意的是可能有些保護說明書里給出的計算平衡系數的方法和我們程序里設置的方法不太一樣，這個時候建議用戶先計算出平衡系數然后選擇直接設置平衡系數的方式，直接輸入高低壓側的平衡系數。

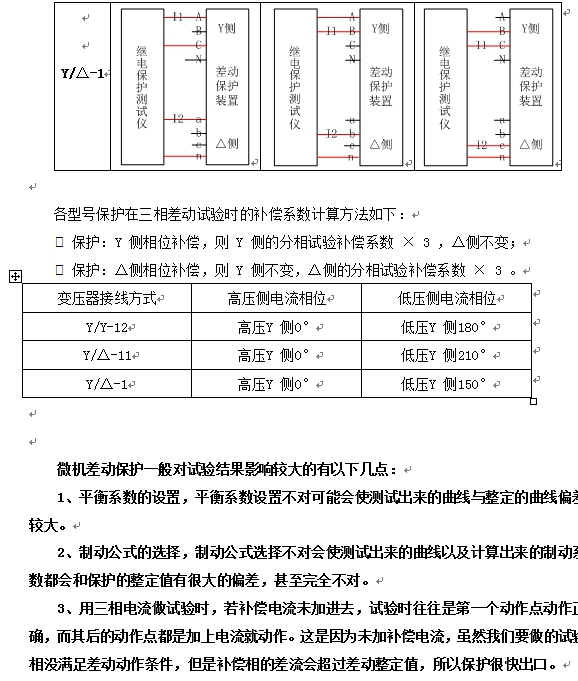

  —  相位調整方式

1、當變壓器接線為Y/Y時，兩側本是同相位，TA接線一般為Y/Y，選相位不調整。

2、當變壓器接線為Y/△時，兩側不同相位，對微機保護TA接線一般也為Y/Y。如果保護設計為高壓側內部相位補償，則選高壓側相位調整；如果保護設計為低壓側內部相位補償（如南瑞的RCS-978型保護），則選低壓側相位調整。如果保護設計為無內部相位補償，靠TA外部接線補償，則選不調整。

—  Ir、Id計算公式

1、“常規差動”時將高側電流（IA）作動作電流，低側電流（IB）作制動電流，即：Ir = Il，Id = Ih，可以設置角度差Φ（Id、Ir）。

2、“微機差動”時，Id= Ih +Il（高、低壓側電流之矢量和為差流），Ir可以選多種公式，如右圖所示。

¢ 比例制動

本頁設置比例制動特性搜索的范圍和理論特性曲線參數。

—  搜索范圍

制動電流的始值、終值、步長決定搜索線的位置，一般要求大于保護速動電流相對應的差流值如果不知道的話可以設置為測試儀的最大輸出電流值，已保證能夠盡可能全面的把整個曲線搜索出來。

差動電流的始值、終值決定搜索線的長度，一般要求始值略小于差動電流門檻值，終值略大于差動速斷值。差動電流步長僅在單向逼近時起作用，在雙向逼近方式不起作用。差動電流步長的設置根據保護的要求精度來設置，如果要求精度高我們就把步長設置小些。

設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除所選擇的單條或全部搜索線。

—  特性曲線定義

設置各個拐點的制動電流及各段折線的斜率（比例制動系數），結合前頁的差動電流值和差動速斷電流值，即可畫出理論制動特性曲線。各個拐點的定值根據保護的整定值來設置，如果保護定值沒有給出拐點值的話，可以參考保護說明書上的保護的動作圖形來設置，如果有多段曲線的話，應該設置有多個拐點，我們可以在拐點2前面的框里面大勾，就可以設置第2個拐點了，這樣就可以描繪出3段曲線時的理論曲線，目前程序最多只能設置3個拐點，也就是最多只能繪制4段曲線。

¢ 諧波制動

本頁設置諧波制動特性搜索的范圍和理論特性曲線參數。

—  搜索范圍

差動電流的始值、終值、步長決定搜索線的位置。Ixb / Id的始值、終值決定搜索線的長度，一般要求始值大于諧波制動系數整定值。Ixb / Id步長僅在單向逼近時起作用，在雙向逼近方式不起作用。設置搜索線參數時，一般應使搜索線均勻分布在上下兩條水平線之間，并且每條搜索線都要覆蓋動作區和非動作區。設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除搜索線。

—  特性曲線定義

設置好諧波制動系數，結合前頁的差動電流值和差動速斷電流值，即可畫出理論諧波制動特性曲線。



二 試驗指導

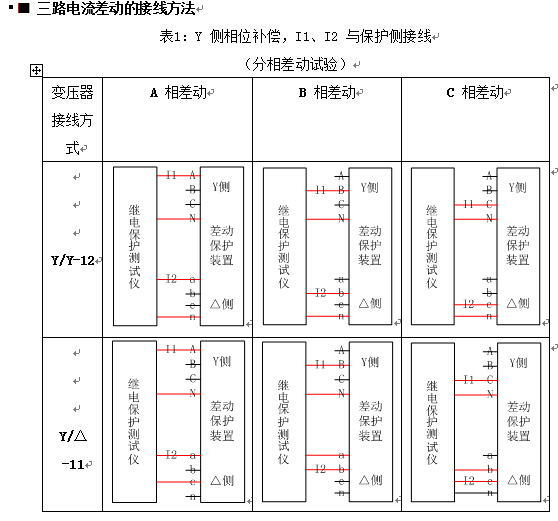

¢ 六路電流差動的接線方法

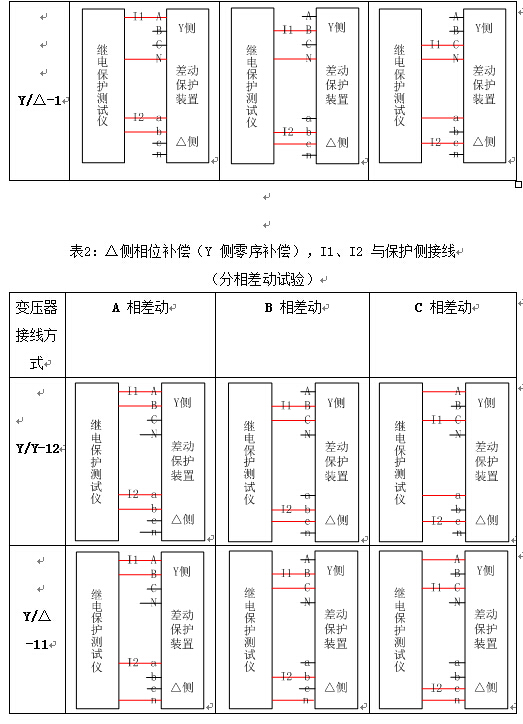

6相電流差動方式接線非常簡單，無任變壓器是哪一種接線方式，試驗時接線方法都是：將測試儀的第一組三相電流IA、IB、IC接入保護的高壓側電流輸入端IA、IB、IC，將測試儀的第二組三相電流Ia、Ib、Ic接入保護的低（中）壓側電流輸入端Ia、Ib、Ic即可，接線方式非常簡化。



第十五章   6-35KV微機線路保護試驗

本測試模塊集中了低壓微機線路保護的大部分測試項目，適用于6～35KV中性點不接地系統的線路保護的測試。完整接線后，能一次性測試完所有項目，中間不需要人為干預

l 可不退出其它段，一次性對三段過流保護進行定值校驗測試

l 匯集了幾乎所有中性點不接地系統的線路保護的各種測試功能

l 界面簡潔，只需要設置少量的試驗參數，有的甚至只要輸入整定值即可

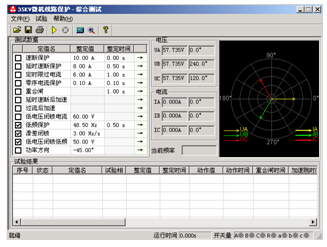

一 界面說明

¢ 三段式過電流保護：速斷、延時速斷、定時限過流



這些項目專門用于測試三段過流保護。按照定值單正確輸入各段定值（包括動作值和動作時間）后，可以不需退出其它段即可進行一次性測試。

測試時，先分別選中需要測試的項目，依據定值單設置各段的動作“整定值”和“整定時間”。然后用鼠標點擊“→”按鈕，在彈出的對話框中設置其它試驗參數。下面以“速斷保護”為例進行詳細說明，如右圖所示：

界面上要求輸入的“整定值”和“整定時間”必須按照保護實際的定值設置正確填寫，否則可能會影響結果，甚至導致試驗不會成功。

—  測試相

試驗時是分相加電流進行試驗的，故提供A、B、C相供選擇，可只選取一相也可同時選多相測試，軟件將按順序依次進行測試。當進行某相測試時，只有該相電流有輸出，其它相電流為零。

—  故障線電壓

對于有“低電壓閉鎖”功能的保護，需要加入三相電壓。當線電壓小于低電壓整定值時，才開放過流保護，否則將閉鎖保護，即使電流再大也不動作。在這種情況下，要求該參數應小于保護的“低電壓閉鎖”整定值。試驗時，無任測試哪一相，三相電壓均有輸出，且UAB、UBC、UCA都等于所設置的故障線電壓。

試驗期間，可從軟件界面的輸出顯示區域清楚得觀察到當前個電壓、電流通道輸出的電流幅值和相位。進行低周減載項目測試時，還能監視輸出電壓的頻率。如右圖所示：



—  靈敏角

功率方向靈敏角。功率方向元件投入，需正確設置靈敏角。一般情況下按默認值即可。

—  分辨率

該參數決定測試值的精度。按默認的0.01已能滿足微機保護的一般試驗要求。

¢ 零序電流保護

有些小接地系統線路零序電流較大，保護也具有零序電流跳閘或報警功能。

零序保護界面的試驗參數的設置與上述三段過流類似，請參閱。不同的是，在彈出的對話框中，“測試相”欄不開放，因?yàn)楸Ｗo(hù)僅有一相零序，固定由測試儀IA相輸出零序電流來測試。試驗時將測試儀的IA接至保護的零序電流輸入端，作為保護的零序電流。

¢ 重合閘

該項目用于模擬三相一次自動重合閘的動作情況。試驗前首先必須投入保護的重合閘功能。試驗時，設置一個故障電流，使某一段過流保護能可靠動作。測試儀在接收到保護動作信號后立即轉入正常態輸出。在比“重合閘整定時間”略長的時間內等待重合成功。

注意，當開關手合或重合閘動作后，重合閘立即放電，在再次充電滿之前重合閘處于閉鎖狀態，此時任何故障只跳閘不重合。重合閘充電時間一般在15－25秒左右。參數設置如右圖所示：



界面上要求輸入的“整定時間”是指保護整定的重合閘時間。

—  故障電流、故障電壓、最大故障時間

這里設置保護重合前的故障狀態參數。該故障電流、電壓應能保證保護可靠動作。“故障電流”一般大于某段過流整定值，而“最大故障時間”大于該段整定動作時間。比如，設置的故障電流只能讓Ⅲ段過流保護動作，則“最大故障時間”應大于Ⅲ段過流的整定時間0.2s以上。

—  故障前延時

在重合閘未充滿電的情況下，該參數一般設置為15～25s，以等待重合閘充電完成。如果試驗前重合閘已充滿電，該時間可設置得較小，以節省試驗時間。

有的保護要求開關在合閘位置時才啟動重合閘，即在保護的開關位置端子上加上電位來判斷開關合位。在整個試驗過程中測試儀的開出2是模擬開關位置輸出。在故障前態和重合后態開出2閉合，跳閘態開出2打開。因此可以將“開出2”串入相應的直流回路，使保護可以正確識別開關位置。

¢ 延時速斷后加速、過流后加速

這些項目是測試永久性故障下重合閘動作后，后加速跳閘的過程。試驗時，測試儀收到保護重合閘動作信號后，再次輸出與前次相同的故障量，等待保護再次跳閘，測試后加速跳閘時間。

試驗需具備如下條件：

1、參數中所設的故障電流、電壓、靈敏角和故障時間應能保證所試驗段過流保護正確動作（請參閱上文過流保護的相關說明）；

2、與該過流段對應的“延時速斷后加速”或“過流后加速”保護功能投入；

3、重合閘功能投入（參閱上文重合閘的相關說明）；

4、需要開關位置信號才能啟動重合閘的保護，需正確接入開出2接點信號。

¢ 低電壓閉鎖過流

該項目是測試低電壓閉鎖過流保護的閉鎖電壓值，該值為線電壓值。試驗前先要將待試驗段過流保護的“低電壓閉鎖”功能投入。



本項目也是分三相依次進行測試的。例如，當測試UAB時，A、B兩相為故障相，C相電壓為正常電壓，UAB為故障電壓。無論試驗相選擇UAB、UBC，還是UCA，試驗時三相電流均同時輸出。三相電流的幅值均等于所設置的“故障電流”，且按正序相位輸出。

“故障電流”和“最大故障時間”均應分別大于待試驗段過流保護的相應整定值。如右圖所示。

其它參數的設置請參考上文“三段式過流保護”中的相關說明。

¢ 低頻保護

該項目是測試低頻（高頻）保護的動作頻率和動作時間。參數設置界面如右圖所示：

—  頻率下滑前延時

每次試驗時先輸出初始頻率下的電壓電流，經“頻率下滑前延時”，可以使低頻保護解除閉鎖狀態，然后才開始下滑頻率。該時間參數就是用于保護解除頻率閉鎖。

—  初始線電壓、三相電流

有些保護有“低電壓閉鎖低頻”功能，則“初始線電壓”應大于保護的“閉鎖電壓”，一般按默認的100V設置即可。

有些保護要求有負荷電流才開放低頻功能，無流或電流太小，保護認為無切除負荷的價值而閉鎖低頻功能。則應先連接好電流試驗線，再設置“三相電流”大于保護的“電流整定值”。測試時三相電壓、三相電流同時輸出，同時變頻率。

—  初始頻率、終止頻率

參數設置的基本原則是：在初始頻率時，保護應可靠不動作，在終止頻率時，保護應可靠動作。

對有“啟動頻率”的保護，要求初始頻率必須大于保護的“啟動頻率”值。“初始頻率”一般取50Hz。

終止頻率一般應比整定動作頻率小0.5Hz以上，但也不能設置得太小，否則保護可能會閉鎖，一般不應低于45Hz。

—  頻率變化率df/dt

試驗時，保護先按所設置的df/dt勻速下滑。當滑到“整定動作頻率＋0.1Hz”處，測試儀自動改為以“0.01Hz / 每步時間”的速率逐格變頻，直到保護動作。測出動作頻率和動作時間。這里“每步時間”等于“整定時間＋0.2s”。

¢ 滑差閉鎖

當頻率下滑速率太快，df/dt大于保護的滑差閉鎖定值時，保護閉鎖不動作；df/dt小于滑差閉鎖定值時，保護解除閉鎖允許動作。若保護先在閉鎖狀態，則保護從閉鎖狀態到解除閉鎖需要一定的時間，所以“頻率下滑前延時”應設置得足夠大，比如5s。同時，由于低頻保護有一定的動作延時，所以終止頻率應設置得比保護整定的動作頻率要小，比如47Hz。否則下滑時間不夠可能不會動作。其它參數的意義及設置方法請參考上文“低頻保護”。

¢ 低電壓閉鎖低頻

與上述“滑差閉鎖”不同的是，這里是在線電壓低于保護整定的閉鎖電壓值時，低頻保護閉鎖。參數的設置方法請參考上文“低頻保護”和“滑差閉鎖”中的說明。

¢ 功率方向

該項目能正確、快速地測試出功率方向保護的兩個動作邊界，記錄邊界角并自動計算出最大靈敏角。考慮到現場試驗時，一些試驗人員對保護最大靈敏角的正、負難以區分，所以軟件對這里最大靈敏角的整定值輸入采用了模糊技術，假設保護的最大靈敏角是―45°，無論試驗人員輸入－45°還是＋45°，都不會影響正常的試驗。參數設置對話框如右圖所示。

本項目也是分三相依次進行測試的，試驗相可以單選也可以同時選。當對某一相進行測試時，僅該相有電流輸出，其它相電流為零。

—  試驗間斷時間

為了適應某些需“突變量啟動”的保護的試驗要求，特設置了該參數。當其為非0值時，試驗的基本過程是：輸出正常態電壓電流（電壓為額定值，電流為0），維持至“故障



前延時”結束——輸出預設的故障態電壓電流，維持至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束——再次輸出正常態電壓電流，維持至“故障前延時”結束——突變輸出另一狀態的故障電壓電流，至“最大故障時間”結束——停止輸出，至“試驗間斷時間”結束。如此循環輸出，至測試出保護的一條動作邊界。

—  90°接線線電壓

本軟件只能測試按90°方式接線的功率方向保護。當測試A相時，電流只有IA有輸出，其它相電流為0；電壓只有UB、UC有輸出，其它相電壓為0。并且，電流IA的幅值等于所設置的“試驗相電流”，線電壓UBC的幅值等于所設置的“90°接線線電壓”。

—  角度分別率

該參數決定測試的精度。當軟件檢測到兩次輸出的電流角度差值小于“角度分辨率”時，即自動停止輸出結束試驗。一般按默認值1°設置。



附錄1：  各種繼電器的試驗方法

1、交流電壓／電流／反時限電流繼電器校驗

在交流試驗中，Ua（或Uab）／Ia設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流／反時限電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。下圖為LL-12A過電流繼電器的接線圖。



2、直流電壓／電流繼電器校驗

在直流試驗中，Ua（或Uab）／Ia設定為某一初值，設置步長，按“▲”、“▼”鍵或旋動旋鈕（亦可用自動試驗方式）加減電壓／電流，測量電壓／電流繼電器的動作值和返回值及動作時間和返回時間，計算返回系數。

3、時間繼電器校驗

用手動試驗方式，按直流或交流電壓繼電器的試驗方法測出動作值、返回值和動作時間、返回時間。

4、功率繼電器校驗

（1） 功率方向繼電器動作區和靈敏角的測量

在功率、阻抗試驗中，設定Uab、Ia為額定值，設置Uab相角步長，加減電壓相位角（可用自動試驗方式），測出動作區兩邊邊界角φ1、φ2，則靈敏角φLM＝½（φ1＋φ2）。

（2） 最小動作功率的測量

將角度設置在靈敏角φLM，設定Ia（或Uab）為額定值、Uab（或Ia）為零。

   設置Uab（或Ia）的步長，增加電壓（或電流）。測出最小動作功率。如上圖所示。

（3）潛動試驗

電流回路開路，設置Uab初值為零、步長為額定電壓，突然加上或切除電壓，繼電器觸點不應有瞬間接通現象。

電壓回路經20歐電阻短路，設置Ia 初值為零、步長為數倍額定電流，突然加上或切除電流，繼電器觸點不應有瞬間接通現象。

（4）記憶作用檢驗

在靈敏角下設置Ia 為0.5倍和數倍額定電流時，Uab由100V突降至零，繼電器應可靠動作，說明記憶作用良好。

5、阻抗繼電器校驗

（1）阻抗繼電器靈敏角和整定阻抗的測量

在功率、阻抗試驗中，設定Ia為5A(或1A)，Uab為0.7倍整定阻抗對應的電壓，加減電壓相位角（可用自動試驗方式）,測出動作區兩邊的邊界角φ1、φ2，則靈敏角φLM＝½（φ1＋φ2）。

將相角設為φLM，從高至低改變電壓至繼電器動作，得出動作電壓UDZ，根據ZSET＝UDZ／Ｉ，計算整定阻抗ZSET。

（2）精工電流曲線的測量

固定電壓與電流之間的角度為φLM，逐次改變電流Iab，在每一電流時加減電壓Uab（可用自動方式），測出動作值，作出精工電流曲線 Z=f(I) 。

（3） “鳥啄”現象

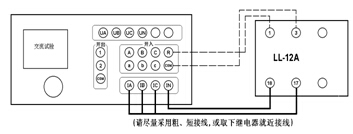

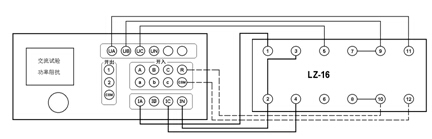

電流回路開路，設置Uab初值和步長均為額定電壓，電壓由額定突降至零，繼電器觸點不應有閉合現象。接線如下圖所示：

6、同步檢查繼電器校驗

（1）兩線圈極性關系檢查

在交流試驗中，設定Ua、Uc輸出額定電壓接入兩線圈，繼電器不動作，但斷開任一線圈繼電器即動作，說明2、6為同極性端子，否則2、4為同極性端子。

（2）動作角度的測量

調節好極性端子，設定Ua、Uc為額定電壓，改變兩電壓之間的角度，測出動作值和返回值。

（3）動作、返回電壓的測量

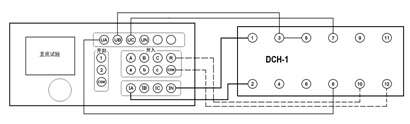

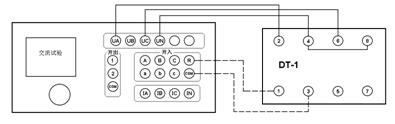

設定一個線圈電壓為零，另一線圈電壓由零逐步增加（可用自動試驗方式）測出動作電壓，再逐步減小電壓，測出返回電壓。交換線圈再做同樣試驗。接線如下圖所示：



7、低周繼電器校驗

在高低周試驗中，設定電壓、電流為額定值，設置頻率初值、手動變頻步長值，逐步減小頻率，測出低周動作頻率值和動作時間，再逐步增加頻率，測出返回頻率值和返回時間。

將變頻方式改為自動變頻，設置自動變頻步長Df／Dt 值為整定值，減小頻率，繼電器應不動作，連續數次試驗均應可靠不動作。

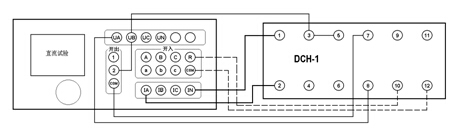

8、重合閘繼電器校驗

（1）方法一：

 在直流試驗中，用手動試驗方式，設置 Ia 為中間繼電器保持電流，Uab為 220V（Ua為＋110V，Ub為－110V）作電容充電電壓，Uc為＋110V。按下“確認”，“開始”輸出220V 電壓。

等待15－25秒重合閘電容充電充滿、信號燈亮后，將Uc電壓值改為－110V（在輸出狀態中，鼠標點擊Uc數值框，直接輸入－110，按回車鍵），即在第 7 端施加啟動電壓以啟動重合閘，重合閘啟動后，等待重合閘時間到，接點動作，即可測出動作時間。

注意：若重合閘能充電但不能動作，請檢查保持電流是否有輸出。在充電期間，電流輸出回路是斷開的，所以測試儀的電流輸出開路指示燈亮。當重合閘動作時，測試儀的電流輸出開路指示燈應熄滅。



（2）方法二：

在直流試驗中，用手動試驗方式，設置 IA 為中間繼電器保持電流，UAB為 220V（UA為＋110V，UB為－110V）作電容充電電壓，關閉所有的變化標志。按下“確認”，“開始”輸出220V 電壓。等待15－25秒重合閘電容充電充滿、信號燈亮后，旋轉一下測試儀器的旋鈕。此時，開出2閉合，UB通過開出2給7號端子加上-110V電壓，從而啟動重合閘。待重合閘時間到，接點動作，即可測出動作時間。



9、差動繼電器校驗

（1）直流助磁特性的測量

在差動試驗中，制動電流 Izd 設定為直流電流，逐次改變 Izd 值，在每一助磁電流時加減動作電流 Idz（可用自動試驗方式），測出動作電流IDZ，繪制制動特性曲線。

（2）比率制動特性的測量

制動電流 Izd 設定為基波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制制動特性曲線。

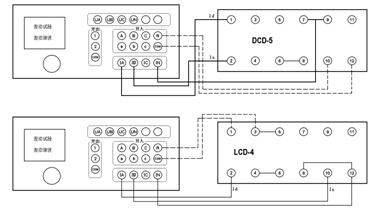

若是DCD—2（A）型差動繼電器，其試驗接線如下：IA——7，IB——9，IN——1，開入A——10，開入公共端+COM——12，繼電器的3和5，6和8分別短接即可。

（3）二次諧波制動特性的測量

制動電流Izd 設定為二次諧波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制二次諧波制動特性曲線。

（4）高次諧波制動特性的測量

在差動諧波試驗中，制動電流 Izd 設定為各次諧波疊加電流，逐次改變 Izd 的某次諧波值，測出動作電流IDZ。



附 錄2：配置清單

1 標準配置

繼電保護測試儀主機                                              一臺

高強度鋁合金主機包裝箱                                         一只

測試導線                                                       一包

電源線                                                         一根

保險管                                                         一套

使用說明書                                                     一本

2 服務承諾

本公司對售出的產品兩年質保，長期維護，提供備品備件，軟件終生免費升級。

保修期內出現下列情況之一時，維修應收成本費：

1）用戶使用或搬運過程中因摔落而造成的故障或損壞；

2）用戶自行委托其他單位維修而引起的故障或損壞；

3）因電壓、電流不正常導致設備故障或損壞；

4）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞；

不按本使用說明書要求隨意連接其它設備而引起的故障或損壞；
