在110KV及以上線路保護中一般都設置了距離和零序保護作為線路的主保護，而且經常集中在一套保護裝置中。距離和零序保護測試模塊就是針對這種情況開發的能一次性自動測試完各種接地距離、相間距離和零序保護的軟件。
l 能一次性自動完成多段距離和零序保護的各種故障定值的校驗
l 能測試同一種故障下，保護三相同時或不同時跳閘的時間
l 能設置永久性故障，測試重合閘和永跳的時間
l 即可采用Z、Φ方式，也可采用R、X方式設置阻抗定值
l 通過設置“按鍵觸發”的方式，能手動控制故障量的輸出

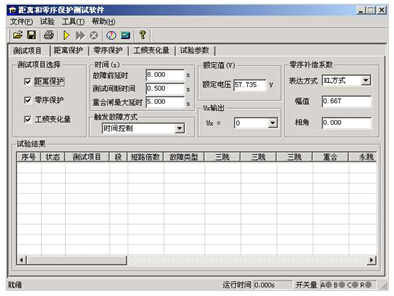

“距離保護”、“零序保護”和“工頻變化量”三個試驗項目，即可以單選，也可以同時選擇。
— 時間參量
故障前延時 該時間常用于等待每次動作后保護整組復歸，或者“TV斷線”信號消失，或者等待重合閘充電。若僅做保護定值測試而不投入重合閘，這個時間一般設為2~10s。如果同時做重合閘試驗時，則一般設為15~25s。每進行一次故障測試，測試儀都首先進入“故障前延時”狀態，輸出三相額定電壓57.7V，三相電流為0，然后再進入故障狀態，輸出所設置的故障量。
測試間斷時間 每次故障試驗結束后，測試儀停止輸出，在該時間狀態下等待保護接點復歸，一般設0.5s即可，也可設為0。
重合閘最大延時 如果投入重合閘，每次故障測試同時做重合閘試驗，則在該時間內等待重合閘信號。該時間應大于整定重合閘延時時間。
— 觸發故障方式
從故障前狀態到故障狀態的觸發方式有四種：時間控制、按鍵觸發、開入c觸發以及GPS觸發。
時間控制 在該觸發方式下，故障前狀態的持續時間由“故障前延時”確定，時間到，自動進入故障狀態。時間控制下，完全由測試儀自動試驗，試驗期間只需要根據提示投切相應的壓板即可。
按鍵觸發 在故障前狀態，按面板鍵盤上任意鍵，或鼠標點擊軟件上的觸發鍵即進入故障態。按鍵觸發方式能方便地實現人工控制試驗過程。可以方便在試驗期間觀察保護的報文或打印試驗結果。
開入c觸發 測試儀開入量c接收到變位信號即進入故障態。該功能可以實現用于多裝置同時試驗。
GPS觸發 將GPS信號接入背板通信接口，通過GPS的PPM脈沖對空間不同的兩臺測試儀進行聯調試驗。PPM脈沖到時自動進入故障態。
— 零序補償系數
提供了KL、Kr/Kx、Z0/Z1共三種表達方式。詳細說明請參照“交流試驗”章節的說明。在進行接地距離測試時，必須正確設置零序補償系數。

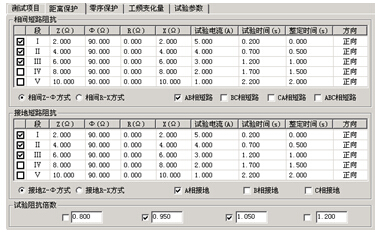

只有選擇了“距離保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如右圖所示：
— 相間短路阻抗和接地距離阻抗
1、可以打“√”選擇需要進行哪幾段保護試驗。
2、直接將保護整定值輸入阻抗數據框中。定值可以選擇按Z-Φ方式還是按R-X方式輸入。
3、設置的每段試驗電流必須大于保護的啟動電流。并且相間距離試驗中，其阻抗與電流的乘積約為20－40V內較好，不能超過57V；接地距離試驗中，其阻抗與電流的乘積約為20－30V內較好，不能超過57V。一般還應遵守阻抗（或電抗）越小，電流越大的原則，才能保證測試更準確。
4、設置的各段“試驗時間”必須大于該段的整定動作時間。例如：假設I段整定動作時間為0s，II段為0.5s，III段為1.0s。考慮到保護本身跳閘有一定的固定延時，可以設I、II、III段的試驗時間分別為0.2s、0.7s、1.2s，如上圖所示。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段時間不夠也動作不了。也可以將上述三段的時間均設置得大于第三段動作時間。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段動作。
5、將各段整定動作時間輸入“整定時間”框內，該時間參量只起參考作用，不影響試驗結果。
6、在“方向”欄中，用鼠標單擊，可在“正向”與“反向”之間切換，這樣能方便測試一些方向性的距離保護。
7、最后再選擇需要測試的故障類型。其中單相接地故障用于接地距離阻抗校驗，兩相短路和三相短路用于相間距離阻抗校驗。如過要做接地距離試驗還需正確輸入零序補償系數。
— 試驗阻抗倍數
根據保護校驗的一般要求，軟件提供了0.8倍、0.95倍、1.05倍和1.2倍等四種默認的校驗倍數，其數值可以修改。如果保護在0.95倍或1.05倍下動作不正確，此時可改選0.8倍或1.2倍，也可以自定義倍數進行測試。

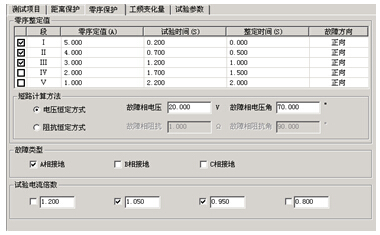

只有選擇了“零序保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如右圖所示。零序保護的試驗參數設置與距離保護的試驗參數設置基本相同，設置時參考上文的說明。
— 短路計算方法
電壓恒定方式
在這種方式下直接設置故障相電壓。在試驗時，無論故障電流多大，測試儀輸出的故障相電壓維持不變。“故障相電壓角”指故障時故障電壓與故障電流夾角。
阻抗恒定方式
在這種方式下，在試驗時，由故障電流和故障阻抗計算故障相電壓。

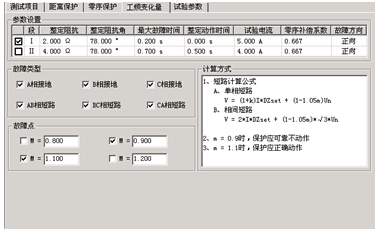

該測試項目用于測試工頻變化量阻抗繼電器的動作行為，可對某些線路保護的工頻變化量距離保護的定值進行校驗，如右圖所示。
本模塊允許同時校驗兩段定值，并且一次性模擬所有故障類型。試驗時，只需要勾選需要測試的項目，然后按定值單將各種定值參數依次進行設置即可。
M的值默認情況下有0.9和1.1兩種設置，一般地，M=0.9時，保護應可靠不動作，M=1.1時，保護應可靠動作。設置M=1.2時，可以測出保護的動作時間。
“短路電流”參數應設置得大一些，建議10～20A，因?yàn)槎搪冯娏魈。鶕?jù)上述公式計算出來的電壓可能為負值。試驗時，“距離保護”壓板應投入。
試驗參數設置與距離保護的設置基本相同，請參考其說明。
試驗期間點擊“矢量圖”按鈕，從打開的矢量圖窗口中能觀察到電壓、電流矢量的幅值和相位的實時矢量圖。如右圖。
正確接線
分相跳閘時，保護的跳A、跳B、跳C和重合閘信號分別接到測試儀的開入端子A、B、C、R；三跳時，跳閘信號接入開入A、B、C任何端子，重合閘接入R端子。
投退壓板
做哪個項目試驗，請投入與該項目有關的保護壓板。
選擇測試項目，并設置各項目試驗參數。一般觸發方式按默認的“時間控制”方式。

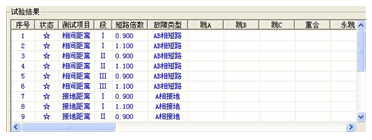

開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗，如右圖所示。
如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，軟件會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，軟件會提示“請退出距離保護壓板，投入零序保護壓板”。
試驗結束后，按軟件提示保存試驗報告。
0.95倍和1.05倍是默認的兩個測試邊界點。0.95倍時，距離保護本段應可靠動作，零序保護本段應可靠不動作；1.05倍時，距離保護本段應可靠不動作，零序保護應可靠動作。另外，0.8倍和1.2倍是在用0.95倍和1.05倍測試不滿足上述動作要求時，降低保護動作要求，對保護整定值的“容忍性”測試，如果仍不能正確動作，請檢查保護原因并與保護廠家聯系解決。
測試期間如發現本應II段或III段保護動作的，而測試儀記錄下的動作時間為I段動作時間，請檢查重合閘后加速是否誤動作了，若是，請先退出重合閘后加速壓板或控制字再進行測試。
測試時，如果保護的跳閘A、B、C分別接至測試儀的開入A、B、C，而試驗期間總會偶爾聽見測試儀發出長鳴報警聲，而實際上測試儀未能記錄下保護的動作時間。這時，請檢查此種情況下的故障相總與哪一相有關。例如，AC相間故障時出現過，BC相間故障時也出現過，則可初步判定，測試儀未能接收到保護跳閘C傳來的開關變位信號，請檢查保護側跳閘C是否接觸良好。也可將保護跳閘A、B、C三根信號線短接，一起接到測試儀的開入A中。
如果想讓保護在某一定值倍數下，本段保護不動作時讓下一段保護動作，請將該段的“最大故障時間”設置為大于其下一段保護動作時間0.2s及以上。
注意：
1. 有些保護如四方公司的平行四邊形特性保護其定值以電抗XX1－XX4、XD1－XD4方式等給出的，則僅設置電抗X分量，其電阻R分量應設為0。
2. 如果做接地距離保護試驗，請按整定值清單給出的零序補償系數類型和數值正確設置零序補償系數。
這個測試模塊匯聚了線路保護各個試驗項目的定值校驗。進行某項目測試之前，要注意及時進行軟壓板的投退，以防試驗受到其他因素影響。該模塊提供了阻抗定值、零序電流定值、負序電流定值的校驗以及z/t動作階梯、自動重合閘及后加速、非全相零序保護定值校驗、工頻變化量阻抗元件定值校驗、最大靈敏角測試等八個測試項目。
l 在一個測試模塊中匯集了幾乎所有的高、低壓線路保護測試項目
l 能校驗檢同期重合閘、非全相、工頻變化量阻抗等復雜的保護功能
第一節 界面說明

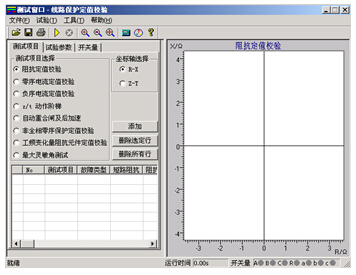

先選中一個測試項目，然后點擊“添加”按鈕，在打開的對話框中設置該測試項目的試驗參數，選擇“確認”后，試驗數據將添加到下面的參數窗口。然后可以再選中另外一個測試項目，進行同樣的參數設置和添加操作。一次試驗可以添加多個測試項目，試驗時按參數列表的順序依次分別進行測試。
當需要刪除參數列表中某一行的試驗參數，可以先選中這一行，然后點擊“刪除選定行”按鈕；若需要刪除參數列表中全部的試驗參數，可以直接點擊“刪除所有行”按鈕。
通過點選“R-X”、“Z-T”來改變右圖的坐標，實現不同的顯示方式。
在試驗參數頁中設置各個測試項目的一些公共試驗參數。
— 零序補償系數
只有故障類型為“接地短路”時，才需要設置零序補償系數。有“KL”、“Kr和Kx”、“Z0/Z1”三種表達方式供選擇。不同廠家的保護，零序補償系數可能不同，設置時請查閱保護的使用說明書或者從保護裝置的定值菜單中查找零序補償系數的表達方式。
— 故障觸發方式
試驗時每次都是先輸出故障前量，再進入故障態的，這可以滿足某些保護需要突變量啟動的要求，這時需要設置“故障前時間”和故障觸發方式。本模塊提供了“時間控制”、“按鍵觸發”、“開入c觸發”和“GPS觸發”四種觸發方式。
時間控制
默認情況下選擇這種觸發方式。試驗時先輸出故障前量，即電壓57.735V，電流0A，等待“故障前時間”結束后，即輸出設置的故障量，等待保護動作。保護動作則立即結束本輪測試，若保護未動，故障量持續輸出至所設置的“最大故障時間”到時，即自動結束本輪，進入試驗間斷時間，裝置不輸出。然后循環進入下一輪試驗。
其它觸發
其它三個觸發方式的工作原理相同，只是觸發的方式不同而已。“按鍵觸發”定義為鍵盤上的任意鍵觸發，“開入c觸發”是由測試儀上的開入量c變位觸發，“GPS觸發”是由通信口所接的“分脈沖”觸發。
— PT、CT安裝位置
根據現場PT安裝情況進行設置。PT安裝在“母線側”時，開關斷開后電壓不消失，即測試儀不停止給保護輸出電壓，而是輸出額定電壓；PT安裝在“線路側”時，開關斷開后電壓消失，即測試儀停止給保護輸出電壓。CT中性點“指向線路”時，IA、IB、IC為極性端，IN為非極性端，CT中性點“指向母線”時，與上述相反，此時測試儀輸出的電流方向相反。
— UX輸出
根據需要設置第四相電壓UX的輸出值，可以設定為 +3U0、-3U0、+×3U0、-×3U0或線路抽取電壓等多種方式。
當選擇“抽取電壓”時，下面的“抽取電壓值”欄呈正常有效顯示。此功能一般是為了做重合閘的檢同期和檢無壓試驗。
線路重合閘時，不象發電機同期并網那樣要求頻率、電壓和相位同時滿足要求。跳閘后，斷路器兩端的兩個系統并不是完全獨立的，所以它們的頻率往往擺開的幅度不大，只要滿足“電壓相近”和“相位相近”這兩個條件就可以重合。
首先要選擇一個參考相，這個參考相要與保護定值中控制字的設置應一致，否則試驗不會成功。
開關斷開后幅值 是開關斷開狀態線路抽取電壓的幅值，默認為100V，可以設置為其他值，以測試在該電壓時能否檢同期重合。
開關斷開后相位差 是開關斷開狀態線路抽取電壓與母線側電壓的相位差值。默認差值為0°，可以設置為其他值，以測試在該角差下能否檢同期重合。
在“輸入開關量”頁面中，選擇A、B、C、R作為跳閘和重合閘開關量。若選“分相跳閘”方式，則A、B、C、R分別為跳A、跳B、跳C和重合閘。如果選擇“三相跳閘”方式，則A、B、C均為跳閘，R為重合閘。開關動作時軟件記錄跳、合閘的動作時間。

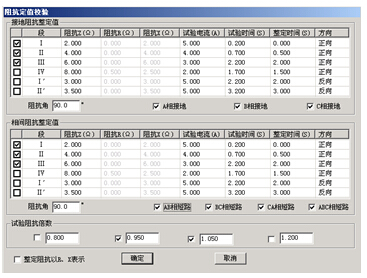

該測試項目是用來校驗距離保護各段在各種短路狀態下的動作整定值。
將保護裝置定值單中的各個試驗參數，如各段阻抗整定值、試驗電流、整定時間、試驗時間等填入相應欄中。整定時間在試驗過程中不起作用，一般試驗時間應設置得稍大于保護的整定時間。前四段為正方向故障，還增加了兩段反向故障，以滿足不同的故障情況。
阻抗定值可以以阻抗值和阻抗角方式輸入，也可以以電阻R和電抗X的方式輸入，由選擇項“整定阻抗以R、X表示”來切換。
有四種試驗阻抗倍數供選擇，一般選0.95倍和1.05倍。0.95倍時，距離保護應可靠動作，1.05倍時，距離保護應可靠不動作。當在這兩種倍數下保護動作不正確，請檢查0.8倍和1.2倍時保護的動作情況。短路阻抗 = 阻抗整定值×設定倍數。當然倍數值也可修改，以檢查保護在哪種倍數下動作正確。
一次可以同時選擇多種故障類型。參數設置完成后點擊“確認”按鈕，各種故障下各段的測試參數將依次添加在主界面的試驗參數列表中。
注意：
有些保護如四方公司的平行四邊形特性保護其定值以電抗XX1－XX4、XD1－XD4方式等給出的，則僅設置電抗X分量，其電阻R分量應設為0。
做完阻抗定值校驗后，請退出距離保護壓板并投入零序保護壓板，否則容易造成兩種保護搶動的現象。選擇“零序電流定值校驗”測試項目后，單擊“添加”按鈕，彈出的對話框如右圖所示：
“啟動值”欄用于測試保護的啟動電流。保護是否啟動往往可以從保護的啟動指示燈上觀察到。也常常用來替代Ｉ段，從而由“啟動值”、“Ｉ段”、“Ⅱ段”一起構成保護的Ｉ、Ⅱ、Ⅲ三段，
這里的“故障方向”可以根據需要進行選擇，在“正向”或“反向”的方框內單擊可以相互切換。
默認情況下選擇0.95倍和1.05倍兩種試驗電流倍數。0.95倍時，保護應可靠不動作，1.05倍時，保護應可靠動作。短路電流 = 零序電流定值×設定倍數。
請參照上文“阻抗定值校驗”來進行試驗。

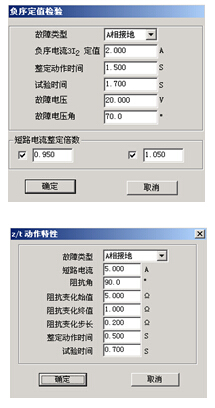

該測試項目專門用于檢驗負序電流保護的定值，如右圖所示：
“故障電壓”和“故障電壓角”是指該故障情況下的電壓角度。若選單相接地故障，則指故障的相電壓，選相間短路故障，則指故障的線電壓。一般“試驗時間”應設置得稍大于整定時間。每次只設置一種故障，若需要同時測試多種故障情況，請重復上述操作多次添加。
該測試項目測試各種故障類型下多段距離保護的阻抗與時間的關系，也即阻抗-時間動作特性。如右圖所示：
“阻抗變化始值”至“阻抗變化終值”應覆蓋需要測試的各段阻抗，試驗時間應大于動作時間最長的那一段的整定動作時間。阻抗變化步長的大小直接影響測試的精度。

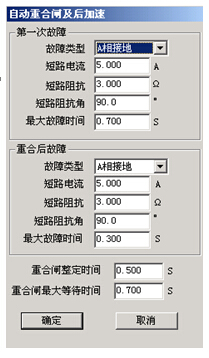

本測試項目專門用于檢查線路保護的自動重合閘與后加速的動作情況。重合前與重合后的故障類型、短路電流和短路阻抗均可以不同，可以真實模擬電力系統中實際的多重故障情況。
重合前故障的“最大故障時間”應大于設置的短路電流或短路阻抗對應的保護段的整定動作時間，重合后故障的“最大故障時間” 應大于設置的短路電流或短路阻抗對應的加速保護段的加速延時。“重合閘等待時間”應大于重合閘整定時間。
如果需要測試檢同期或檢無壓重合閘的情況，則需要將UX設置為線路抽取電壓，并正確設置抽取電壓相、開關斷開情況下的電壓值、電壓角差等。詳細內容見前述的“UX輸出”部分說明。
注意：
線路抽取電壓不論是相電壓還是線電壓，一般都應該在正常狀態時是100V。
該測試項目用于測試非全相運行狀態下，非全相零序保護的動作定值。在分相跳閘情況下，出現第一次單相故障時，保護跳開單相開關且尚未重合，線路允許斷時間內兩相運行。在此非全相運行狀態下又出現發生第二次故障，此時由“非全相零序保護”（又稱“不靈敏零序保護”）動作跳開三相開關。這里第一次故障和第二次故障都是單相接地故障，并且前后兩次的故障相別不同，如右圖所示：
第二次故障的出現時刻可以設定。可選擇從第一次跳閘后起算何時出現，也可設定從第一次故障開始時起算何時出現。設定時刻到將自動輸出第二次故障。若保護的重合閘功能未退出，則該時刻應設置為重合閘時間未到時。
0.95倍與1.05倍的整定倍數是針對第二次故障時“非全相零序定值”的。所以窗口中的“不靈敏零序定值”必須依照保護實際的整定值設置。第二次故障的“最大故障時間”應大于非全相零序保護的“整定動作時間”。
該測試項目用于測試工頻變化量阻抗繼電器的動作行為，可對某些線路保護的工頻變化量距離保護的定值進行校驗，如右圖所示。
M的值默認情況下有0.9和1.1兩種設置，一般地，M=0.9時，保護應可靠不動作，M=1.1時，保護應可靠動作。設置M=1.2時，可以測出保護的動作時間。點擊界面中“提示”按鈕可以獲得更多提示。
“短路電流”參數應設置得大一些，建議10～20A，因?yàn)槎搪冯娏魈。鶕?jù)上述公式計算出來的電壓可能為負值。試驗時，“距離保護”壓板應投入。
選擇“正向”或“反向”，可測試保護的方向性。
該測試專門用于測試距離保護的“最靈敏阻抗角”。按傳統方法進行，阻抗角變化始值、終值設置應分別設置在保護的兩動作邊界外，且包含最大靈敏角。因?yàn)闇y試點很多，若不知道保護實際動作的邊界整定值，為節約時間，在第一次測試時將變化步長設置得大一些，可以測試出大概的邊界。然后將阻抗角變化始值、終值設置在已知的兩邊界附近，并且給定一個合適的變化步長就可以測出精度符合要求的最大靈敏角。
“重合閘及后加速”試驗是線路保護中的一個基本試驗，常常用來做開關整組傳動試驗，用“繼保”測試儀做“重合閘及后加速”試驗時，應注意以下幾點：
l 做好重合準備。一方面在保護的控制字中，重合閘功能應投入，也即“重合閘停用”軟壓板應退；另一方面，檢查充電指示燈，或設置故障前時間足夠長，保證重合閘充電完成。
l 保護要有后加速功能投入，例如，在控制字中設置“距離II段后加速”。
測試時，時間參數應設置正確。重合前的最大故障時間應大于所允許的那段保護的跳閘時間0.2s及以上；重合后的第二次故障最大保持時間應大于所允許的那段后加速保護的動作時間0.2s及以上；從保護跳閘到重合閘動作合閘，其間有一個重合閘等待時間，這個時間應大于保護固有的或整定的重合閘等待時間0.2s及以上。如果上述時間試驗前拿不準，可將它們都設置得足夠大，比如3 s。這樣就能有足夠時間讓保護動作
第十四章 阻抗特性
本測試模塊主要是針對距離保護的動作特性，搜索其阻抗動作邊界。可以搜索出圓特性、多邊形特性、弧形以及直線等各種特性的阻抗動作邊界。本測試模塊提供了“單向搜索”和“雙向搜索”兩種不同的搜索方式。如下圖所示：
l 可搜索圓、多變形，及其它阻抗特性圖
l 依提示設定定參數，由軟件能畫出大概的圖形，方便與搜索的圖形對照
第一節 界面說明
每次試驗只能選擇“阻抗邊界搜索”、“Z（Ｉ）特性曲線”或“Z（V）特性曲線”中的一個項目進行試驗。
● 故障類型 提供了各種故障類型，用于測試各種類型距離保護。對接地型距離繼電器應選擇單相接地故障，對相間型距離保護，應選擇相間故障。
● 計算模型 有“電流不變”和“電壓不變”兩種計算模型。選擇“電流不變”時，在下面的方框內可以設置短路電流，軟件根據短路電流和短路阻抗計算出相應的短路電壓；選擇“電壓不變”時，在下面的方框內可以設置短路電壓，軟件根據短路電壓和短路阻抗計算出相應的短路電流。
● 搜索方式 有“單相搜索”和“雙向搜索”兩種方法。詳細介紹請參考“差動保護”章節的相關說明。“分辨率”只對雙向搜索方式有效，它決定了雙向搜索方式的測試精度。
● 故障觸發方式 在“時間控制”觸發方式下，軟件按“故障前延時”—“最大故障時間”—“測試間斷時間”這樣的順序循環測試，詳細說明請參考“線路保護”章節的有關說明。
● 最小動作確認時間 在“最大故障時間”內，保護多段可能動作。如果保護動作的時間小于“最小動作確認時間”，則盡管是保護的動作信號，軟件也不予認可，因可能是其他段搶動。這個時間專門用來在“雙向搜索”方式下，躲開某段阻抗動作。例如，要搜索Ⅱ段阻抗邊界，“雙向搜索”方式下掃描點肯定會進入Ⅰ段阻抗范圍，而Ⅰ段的動作時間較Ⅱ段要短，從而造成Ⅰ段保護搶動。
● 故障方向 依據保護定值菜單進行設置，適用于方向性阻抗保護。
● 零序補償系數 若做接地距離繼電器的試驗，要注意正確設置零序補償系數，請參考“線路保護”章節的有關說明。
● 自動設定搜索線參數 在“整定參數”頁中有這個按鈕，點擊此按鈕后，軟件會根據所設定的整定阻抗自動計算出搜索線的長度以及搜索中心。可以在“搜索阻抗邊界”頁面中查看。
選擇“搜索阻抗邊界”測試項目時，需設置放射狀掃描線，如右圖所示。掃描線的設置參照以下方法：
● 掃描中心 掃描中心應盡可能設置在保護的理論阻抗特性圖的中心位置附近。掃描中心可以直接輸入數據，也可以用鼠標直接點擊選擇掃描中心。修改掃描中心后，坐標系的坐標軸將自動調整，以保證掃描圓始終在圖形中心位置，即掃描中心在圖形中心。
● 掃描半徑 掃描半徑應大于保護阻抗整定值的一半，以保證掃描圓覆蓋保護的各個動作邊界。搜索時是從非動作區（掃描線外側點）開始掃描。試驗期間，如果發現在掃描某條搜索線的外側起點時，保護就動作了，則說明這條掃描線沒有跨過實際的阻抗邊界，即整個搜索線都在動作區內，不符合“每條搜索線都應一部分在動作區內，另一部分在動作區外”的原則。這時，請適當增大“掃描半徑”。
● 掃描步長 只對“單向搜索”方式有效，直接影響“單向搜索”方式時的測試精度。
● 掃描范圍 默認情況下都是按100%的范圍掃描。設置適當?shù)膾呙璺秶梢远氵^別的段阻抗保護誤動作。例如，設掃描范圍為80%，搜索線如右圖。
● 搜索角度 通過設置起始角度、終止角度以及角度步長來設置系列搜索線。如果角度步長設置得很小，雖然搜索出的點很多，有利于提高邊界搜索精度，但也會大量增加試驗時間，實際測試時請選擇適當?shù)慕嵌炔介L。
● 自動設置掃描參數 在整定參數頁中，設定好整定阻抗值后，軟件將根據整定阻抗值自動計算出掃描中心位置和掃描半徑的經驗值。該值如果仍有不合適，可以在此基礎上進行調整。
不需要在“整定參數”頁面中繪出理論阻抗邊界圖形也可以進行試驗。但是如果有理論圖，測試人員較易確定搜索的中心點和搜索線的長度。也方便于對試驗結果進行比較。下面簡要說明畫圖的方法。
繪制多邊形 選擇“多邊形”特性，并選擇數據輸入方式是 “R-X”還是“Z-Φ”方式。然后在角點1欄設置第一個角點的坐標值（R1，X1）。一般第一個角點設為（0，0）。第一個角點設置完畢，單擊“添加”按鈕，按相同的方法設置第二個角點，此時，可以從右側的圖中看到這兩個點構成的一條線。按照保護的相關定值參數，依次添加多個角點。設置參數時，R和X都可以設置為負數。各角點添加完后點擊“畫圖”按鈕，至此軟件即繪出了理論的阻抗邊界曲線以及相應的誤差曲線（以虛線表示）。此時可用鼠標移至圖形的中心位置點擊鼠標左鍵，以設置掃描中心點，如右圖所示。
繪制圓 在上圖中選擇“圓”特性，在下面的表格中設置“整定阻抗”、“阻抗角度”以及“偏移量”等參數。右圖中將實時顯示其圖形。用鼠標選中圖形的中心，并在“搜索阻抗邊界”頁面中設置足夠大的搜索半徑及相應步長。如右圖所示。
差動試驗單元根據微機型或集成電路型變壓器、發電機以及電動機差動保護的特點進行設計，用于自動測試其比率制動特性、諧波制動特性以及動作時間特性等。
與 “差動繼電器制動特性測試”不同，本模塊不是直接給繼電器加上動作電流和制動電流進行試驗，而是模擬變壓器原方電流和付方電流加至差動保護裝置，由保護組合出動作電流和制動電流進行試驗。
l 自動搜索比例制動特性曲線和諧波制動特性曲線
l 任意設置定點進行比例制動測試和諧波制動測試，可以測試動作時間
l 以預先繪出比例制動和諧波制動特性理論曲線及誤差范圍
l 設置多種比例制動和諧波制動的制動電流和動作電流算法
l TA的二次電流校正可以為高側調整、低側調整或外部接線調整（此時軟件中選擇“不調整”）
l 諧波制動可以選2～7次諧波
l 基波和諧波可兩側分離輸出也可一側疊加輸出
l 可直接設置平衡系數，也可根據變壓器參數自動計算，可用于標么值差動保護測試
l 可輸出3路電流進行單相差動測試。

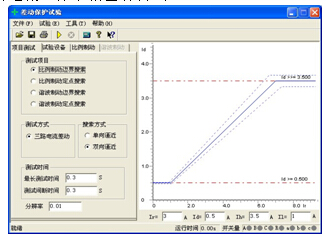

軟件提供了“比例制動邊界搜索”、“比例制動定點搜索”、“諧波制動邊界搜索”、“諧波制動定點搜索”等四種測試項目。“比例制動邊界搜索”指的是把整個差動保護的動作邊界都搜索出來，也就是右邊所示的保護的整個動作曲線的搜索；“比例制動定點搜索”是指對用戶所關心的某一個點的動作情況進行搜索，看這一點的動作情況是否正確；“諧波制動邊界搜索”和“諧波制動定點搜索”的含義和比例制動的含義一樣，也就是分別搜索保護的諧波的整個動作邊界和某一定點的保護動作情況。
— 測試方式
可選“三路電流差動”。差動試驗單元可以控制輸出3路電流進行單相差動測試。
注意:
1. 做 “三路電流差動”時，接線時測試儀的IA固定接差動保護裝置變高側電流輸入端，IB固定接保護變低（中）側電流輸入端，而IC作為補償電流用，在選高壓側相位調整時作為高壓側補償電流，選低（中）壓側相位調整時作為低（中）壓側補償電流，具體接線見附錄
— 搜索方式
可選“單向逼近”和“雙向逼近”方式
單向逼近： 從起點開始，按所設置步長從變化初值向變化終值的方向一步一步進行搜索，當搜索至某個點時保護動作，則認為搜索到動作點，打下一個點后結束該條搜索線的搜索并進入下一條搜索線搜索。
雙向逼近： 對分搜索方式。先測試搜索起點（在非動作區）和終點（在動作區）的動作情況之后，取二者的中點進行測試，如果動作，則將該點取代終點，如果不動作，則將該點取代起點，再取起點和終點之中點進行測試，如此不斷推進，一直搜索至所取最后兩個測試點之間差值在“分辨率”范圍之內才認為找到動作邊界點。雙向搜索可以搜索到較精確的動作邊界點，搜索速度也更快捷。
不管是“單向逼近”和“雙向逼近”一般起點要設在非動作區，終點要設在動作區。
分辨率： 只在雙向逼近的搜索方式下才有效，它是搜索至所取最后兩個測試點之間距離，只有小于該距離百分比才停止。分辨率越小搜索精度越高，但耗時越長。
— 測試時間
最長測試時間：指測試儀每步輸出的最長的故障時間，這里一般設置為比保護的整定動作時間稍長
間斷時間：間斷時間指的是保護輸出一個故障到下個一個故障之間的一個時間，在這個時間里測試儀不輸出任何狀態量。

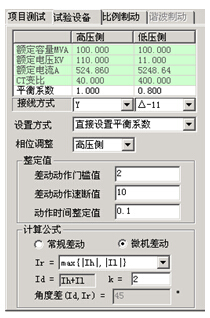

本頁參數主要設置變壓器的參數。
— 接線方式
高壓測可選Y型和Y0型，低壓測可選△-11、△-1、Y和Y0等四種接線形式。對于三卷變，每次取兩側分別做，例如“高－低”、“高－中”分別做。試驗時，所選參數應與相對應的變壓器的接線方式一致。
— 平衡系數設置方式
可選三種設置方式：由額定電壓和CT變比計算、由額定電流計算。平衡系數設置對于實驗的影響較大，具體的設置方式要根據現場的實際來設置，如果保護整定值里給出了保護的平衡系數，那么我們可以選擇直接設置平衡系數，分別輸入高低壓側的平衡系數就可以了。如果保護定值里沒有給出平衡系數的話，我們可以選擇其他的2種方式進行設置，但要注意的是可能有些保護說明書里給出的計算平衡系數的方法和我們程序里設置的方法不太一樣，這個時候建議用戶先計算出平衡系數然后選擇直接設置平衡系數的方式，直接輸入高低壓側的平衡系數。
— 相位調整方式
1、當變壓器接線為Y/Y時，兩側本是同相位，TA接線一般為Y/Y，選相位不調整。
2、當變壓器接線為Y/△時，兩側不同相位，對微機保護TA接線一般也為Y/Y。如果保護設計為高壓側內部相位補償，則選高壓側相位調整；如果保護設計為低壓側內部相位補償（如南瑞的RCS-978型保護），則選低壓側相位調整。如果保護設計為無內部相位補償，靠TA外部接線補償，則選不調整。
— Ir、Id計算公式
1、“常規差動”時將高側電流（IA）作動作電流，低側電流（IB）作制動電流，即：Ir = Il，Id = Ih，可以設置角度差Φ（Id、Ir）。
2、“微機差動”時，Id= Ih +Il（高、低壓側電流之矢量和為差流），Ir可以選多種公式，如右圖所示。
本頁設置比例制動特性搜索的范圍和理論特性曲線參數。
— 搜索范圍
制動電流的始值、終值、步長決定搜索線的位置，一般要求大于保護速動電流相對應的差流值如果不知道的話可以設置為測試儀的最大輸出電流值，已保證能夠盡可能全面的把整個曲線搜索出來。
差動電流的始值、終值決定搜索線的長度，一般要求始值略小于差動電流門檻值，終值略大于差動速斷值。差動電流步長僅在單向逼近時起作用，在雙向逼近方式不起作用。差動電流步長的設置根據保護的要求精度來設置，如果要求精度高我們就把步長設置小些。
設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除所選擇的單條或全部搜索線。
— 特性曲線定義
設置各個拐點的制動電流及各段折線的斜率（比例制動系數），結合前頁的差動電流值和差動速斷電流值，即可畫出理論制動特性曲線。各個拐點的定值根據保護的整定值來設置，如果保護定值沒有給出拐點值的話，可以參考保護說明書上的保護的動作圖形來設置，如果有多段曲線的話，應該設置有多個拐點，我們可以在拐點2前面的框里面大勾，就可以設置第2個拐點了，這樣就可以描繪出3段曲線時的理論曲線，目前程序最多只能設置3個拐點，也就是最多只能繪制4段曲線。
本頁設置諧波制動特性搜索的范圍和理論特性曲線參數。
— 搜索范圍
差動電流的始值、終值、步長決定搜索線的位置。Ixb / Id的始值、終值決定搜索線的長度，一般要求始值大于諧波制動系數整定值。Ixb / Id步長僅在單向逼近時起作用，在雙向逼近方式不起作用。設置搜索線參數時，一般應使搜索線均勻分布在上下兩條水平線之間，并且每條搜索線都要覆蓋動作區和非動作區。設置好搜索范圍后，選“添加序列”或“添加”將搜索線數據填入測試數據列表中。選“開始試驗”即可進行測試。選“刪除”或“全部輸出”可以刪除搜索線。
— 特性曲線定義
設置好諧波制動系數，結合前頁的差動電流值和差動速斷電流值，即可畫出理論諧波制動特性曲線。
注意：
微機差動保護是相對比較復雜的一個保護，所以調試起來也難免會遇到些問題，一般對試驗結果影響較大的有以下幾點：
1、平衡系數的設置，平衡系數設置不對可能會使測試出來的曲線與整定的曲線偏差較大。
2、制動公式的選擇，制動公式選擇不對會使測試出來的曲線以及計算出來的制動系數都會和保護的整定值有很大的偏差，甚至完全不對。
3、用三相電流做試驗時，若補償電流未加進去，試驗時往往是第一個動作點動作正確，而其后的動作點都是加上電流就動作。這是因?yàn)槲醇友a(bǔ)償電流，雖然我們要做的試驗相沒滿足差動動作條件，但是補償相的差流會超過差動整定值，所以保護很快出口。
— 差動模塊可用3路電流進行試驗。當用3路電流試驗時，每相電流最大輸出到40A。

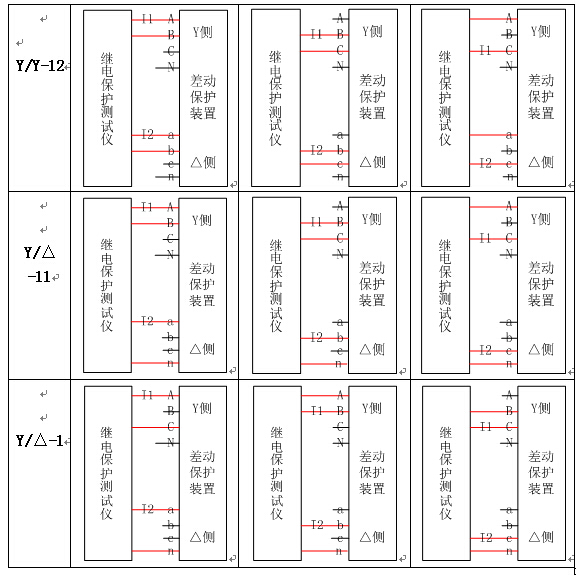

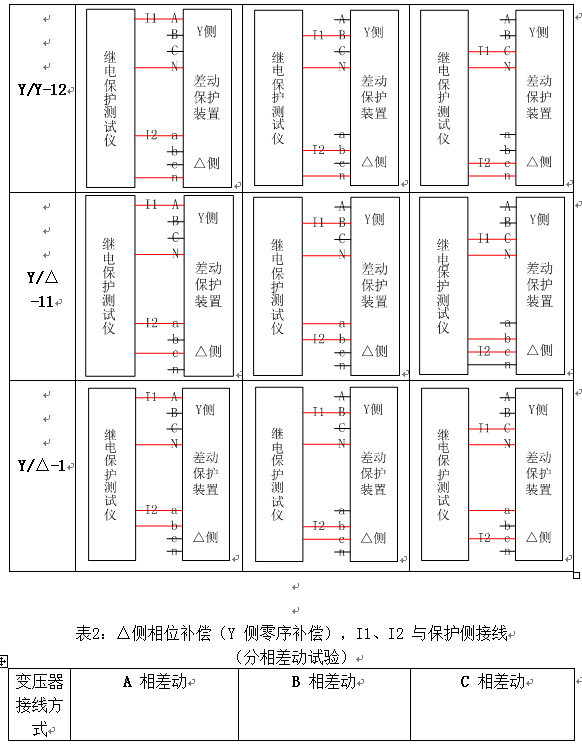

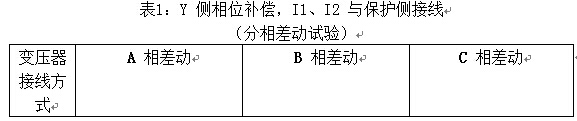

● 3路電流差動時，按說明書“差動保護”章節中的接線圖進行接線
— 大部分保護的參數定值直接給出電流值，比如，差動門檻值：2A，單位為：A。但也有部分保護給出的各項定值不是電流值，而只是一個系數。比如，差動門檻值：0.3，沒有單位。實際上，這是以“標么值”的形式給出保護定值。將標么值轉換為實際的電流，一般可按以下方法：實際的電流值=標么值×高壓側額定電流。
● 額定電流的計算方法
Ie1=Sn/（1.732﹡U1n﹡CT1）
Ie2=Sn/（1.732﹡U2n﹡CT2）
注釋：
Ie1、Ie2——變壓器I、II側二次額定電流
Sn——變壓器最大額定容量
U1n、U2n——變壓器I、II側一次額定電壓
CT1、CT2——變壓器I、II側CT變比值
備注：
有的保護自身有計算功能，可能會發現：其計算出的Ie1、Ie2未考慮上述公式里的1.732。比如，計算Ie1時，直接按公式：Ie1=Sn/（1.732﹡U1n﹡CT1）。這是因?yàn)槠湓谟嬎悴顒印⒅苿与娏鲿r，在平衡系數中考慮了1.732的關系。
以變壓器Y/Y/△-11接線為例，各側平衡系數（以K1、K2、K3表示）的計算方法如下：
K1=1/1.732=0.577
K2=U2n﹡CT2/（1.732﹡U1n﹡CT1）
K2=U3n﹡CT3/（U1n﹡CT1）
如果將高壓側平衡系數設置為1，其它側統一歸算至高壓側時，計算公式如下：
K1=1
K2=U2n﹡CT2/（U1n﹡CT1）
K2=1.732﹡U3n﹡CT3/（U1n﹡CT1）
以電流的方式來計算平衡系數的方法一般是：
K1=1
K2=Ie1/Ie2
K2= Ie1/Ie3
注釋：
K1、K2、K3——變壓器I、II、III側平衡系數
Ie1、Ie2、Ie3——變壓器I、II、III側二次額定電流
U1n、U2n、U3n——變壓器I、II、III側一次額定電壓
CT1、CT2、CT3——變壓器I、II、III側CT變比值
備注：
差動保護的平衡系數不一而同，有的保護的計算方法可能與上述不同，試驗時請參考相應的說明書。比如，南瑞的RCS-978保護，其計算平衡系數的方法如下：
Kph=Kb*I2n-min/ I2n，其中Kb=min（I2n-max/I2n-min，4）
式中I2n為變壓器計算側二次額定電流，I2n-min為變壓器各側二次額定電流值中的 最小值，I2n-max為變壓器各側二次額定電流值中的最大值。
<b id="unzgh"><menuitem id="unzgh"></menuitem></b>
