第七章    諧波疊加試驗

 “諧波疊加”測試單元可實現三相電壓、電流的各次諧波分量疊加輸出，用于測試電力系統的設備在各種諧波情況下的工作行為。常用來校驗差動諧波制動系數。

 l UA、UB、UC、IA、IB、IC均可以疊加直流及2～20次諧波輸出

 l 各次分量可以按幅值顯示和記錄，也可以按基波的百分比方式顯示和記錄

 l 可以選擇自動變化，也可選擇手動變化，幅值和相位均可變化

 l 可測量動作值、返回值以及動作時間、返回時間



第一節   界面說明

¢ 諧波數據設置

本模塊里的諧波有兩種顯示模式：一是以幅值的方式，另外一種就是以基波的百分比來表示。此時，諧波的幅值就和基波的幅值有直接聯系。而且，測試儀輸出的疊加后的波形也和這個基波的幅值有關系。一般來說，在進行諧波制動試驗時，基波的幅值應設置得大于保護的動作整定值（比如說差動保護的啟動值），以保證在諧波較小或?yàn)?span>0的時候，保護能可靠動作。

在這個頁面設置諧波的幅值和相位。圖上左邊紅色的數據相指的是將要疊加諧波的對應相的通道。幅值有兩種方式表示，圖中是以幅值的方式表示的，所以其單位是想對應的電流電壓的單位，如果以基波的百分比來表示，則顯示的是占基波的百分之多少。這里基波和諧波的相位對試驗的結果影響不是很大，一般就用默認的設置就可以了。如果需要設置的話，根據保護的定值設置其兩者之間的相位就可以了。



數據復歸按鈕：試驗前設置好的試驗數據，在試驗期間各量的幅值和相位可能有變化，在試驗結束后，按此鍵可以讓數據“復歸”到試驗前的狀態。這極大地方便了重復性試驗。

刷新按鈕：該按鈕對那些參與過前一個試驗的參數不起作用，而只對進行下一個試驗前修改的新數據有效。能將新修改的數據“刷新”至修改前的狀態。

清零按鈕：它將當前窗口中顯示的各次波形（包括基波、直流，以及2~20次諧波）的幅值清零，相位回到其默認狀態。即A相的相位回到“ 0° ”，B相的相位回到“－120°”，C相的相位回到“120°”，該鍵僅對當前界面上顯示的參數有效。

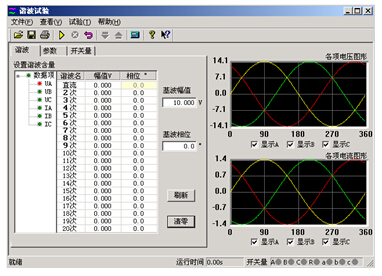

這里是對疊加后的波形顯示。可以選擇3相都顯示，也可以單獨顯示一相的波形。如圖中所顯示的就是A相電壓疊加后的了諧波以后的波形。這個圖形顯示很方便與示波器的圖形進行對比。

各相電壓的直流輸出范圍是-160~160V，基波和諧波的輸出范圍是0~120V；各相電流的直流輸出范圍是-10~10A，基波和諧波的輸出范圍是0~40A。

在同一個通道中疊加的波形有效值總和不能超過120V（40A/30A）。若超出范圍，軟件將給出超出范圍提示，此時請檢查輸入數值或檢查數據變化后總幅值是否已經超過了120V（40A/30A）。在數據輸入時和輸出變化中均要進行疊加幅值檢查。





¢ 變量參數

    —  變量選擇

變量：從下拉菜單中選擇需要變化的通道，如圖中選擇的是A相電壓做為變化量。

波形：指的是疊加的諧波次數，從直流到20次諧波

幅值步長：這里的步長也與“諧波表示方法”相對應。當選擇“以幅值表示”時，步長也以幅值表示，單位是A或V；而選擇“以基波的百分比表示”時，則步長也是百分比。

    —  變化范圍、時間

變化初值：變化初值是前面所設置好的諧波的值。初值是從前頁的諧波數據頁面中取來的，不能直接修改。要修改這個初值必須在諧波數據頁面里進行。初值在這里以幅值的方式表示。

變化上限：變化量的輸出上限值，該值可以確保輸出的量值不至于太大，以損壞保護裝置。

變化時間：變化時間指的是每變化一步的間隔時間，一般設置為稍大于保護的整定動作時間。





    —  諧波表示方法

各相的諧波分量的數據可以選擇“以幅值的方式表示”，也可以選擇“以基波的百分比表示”。當選“以基波的百分比表示”，在“諧波” 頁面中各相諧波的值顯示為相對于基波幅值的百分比，變量的幅值步長也以基波的百分比表示。例如，在“以幅值表示”時，某相電壓2次諧波幅值為2V，基波幅值為10V，則當選擇“以基波的百分比表示”時，此時顯示的2次諧波為20％。

¢ 開關量

開關量頁用來定義開關量和記錄開關量的動作情況。默認A、B、C、R、a、b、c七路開關量全部有效。試驗時可自定義指定哪幾路開關量有效（前面打“√”為有效）。各開關量的關系為或關系。

    —  防接點抖動時間  默認為5ms。做繼電器試驗時，如果接點抖動較大，應設置較大值。

第二節   試驗指導

¢ 諧波制動系數檢驗（變壓器差動保護部分）

● 試驗接線：

接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接后接測試儀IN。

接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。

● 試驗方法：

下面以接線方法2為例（僅高壓側加電流）：

假設某變壓器的二次諧波制動系數為20%。

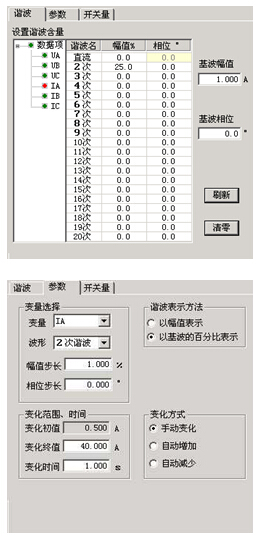

先在“參數”頁面中選擇“以基波的百分比表示”。然后在“諧波”頁面中選中IA，設置基波幅值為2A，并在表格中設置2次諧波為25%（大于諧波制動系數為20%，使保護開始試驗時不動作），如圖所示：

切換至“參數”頁面，選擇IA為變量，波形為“二次諧波”，并設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的制動系數對照。



第八章    頻率及高低周試驗

 “頻率及高低周試驗”測試模塊主要是用來測試低周減載和高周切機等保護的各項功能。根據其功能，將這個模塊分成了六個測試單元。

 l 測試項目全面，包含了幾乎所有的頻率及高低周保護

 l 頻率可以下滑進行低周減載測試，也可以上滑進行高周試驗



第一節   界面說明

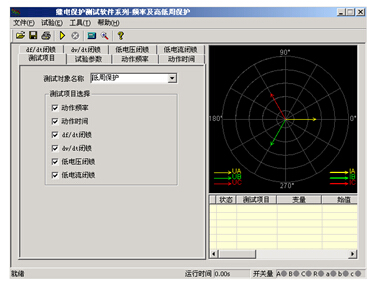

¢ 測試項目

有“動作頻率”、“動作時間”、“df/dt閉鎖”、“dv/dt閉鎖”、“低電壓閉鎖”以及“低電流閉鎖”等六個測試項目。根據需要，可以選擇其中的一個或者多個進行試驗。選擇多個測試項目時，在一個測試項目測試完畢后，會彈出相應對話框提示是否進行下一個測試項目。

測試對象名稱中包含“低周保護”、“頻率繼電器”、“差頻繼電器”、“低頻繼電器”以及“高頻繼電器”五種繼電器。默認情況下選擇“低周保護”。其下拉菜單如圖所示：



¢ 試驗參數

—  頻率變化前延時

在變量的每個變化過程中，裝置先以額定頻率50Hz輸出，維持至“頻率變化前延時”結束，然后再開始變化。該項在有些保護測試是非常有用，可以用來等待保護頻率閉鎖后解除閉鎖。

—  測試間斷時間
每一次試驗結束后裝置將停止輸出至“測試間斷時間”結束，再進入下一次試驗。

—  整定值

各測試功能頁中均有整定值輸入框，這些整定值大多在試驗期間并不起作用，只是在試驗后起到參考對比作用。根據需要自行設定“允許誤差”。試驗測得的“測試值”與“整定值”進行比較后，得出一個相對誤差，從而反映保護的性能。

¢ 動作頻率



—  動作頻率測試范圍

動作頻率測試范圍的測試始值和終值均應設置在動作頻率附近。測試始值應大于保護整定動作值，測試終值小于整定動作值，

動作頻率的測試方法：測試時頻率分兩階段變化：開始以50Hz輸出，經過變化前延時后，先按所設定的df/dt均勻下滑（或上滑）至測試始值頻率，然后按設定的步長以一定時間間隔逐格降低（或上升）頻率，在該過程中如保護動作，則測出動作值。如未動作，當變化至測試終值，即認為保護不會動作而結束該項目測試。

這里逐格變頻的時間間隔是根據整定的動作時間自動確定的，該時間間隔比整定動作時間長0.2S。故整定動作時間應設置正確，以保證在變化時間間隔內保護有足夠時間可以動作。

做低周減載試驗一般測試范圍小于50Hz，做高周切機試驗一般測試范圍大于50Hz。

例如：已知低周動作值為48.5Hz，可以設定測試范圍為48.7—48Hz，步長為0.05Hz。測試始值和終值不能設置得太小（一般應不低于45Hz），否則保護將閉鎖。

¢ 動作時間



動作時間測試的方法：頻率從始值（一般為50Hz）下滑至終值并等待動作。該終值應略小于動作頻率值以確保裝置動作，但測試動作時間的計時器是從所設定的“開始計時點的頻率”處開始計時，故該值若有偏差將影響時間測量精度。試驗過程見右圖。

—  開始計時的頻率點

測動作時間時，應特別注意正確設置“開始計時點的頻率”。一般設置為裝置整定的動作頻率，或測試出的準確動作頻率值。

¢ df/dt閉鎖

—  df/dt測試范圍

測試“df/dt閉鎖值”時，在此范圍內逐點進行試探測試，每次測試時都從頻率始值下滑（或上滑）至終值，下滑（或上滑）的df/dt值在該范圍內逐點變化，試探至某一輪試驗至保護動作，則測出此時的df/dt閉鎖的邊界值。

因?yàn)楸Ｗo(hù)在大于整定的df/dt值下滑時閉鎖，所以，一般變化始值應設置為大于保護整定的閉鎖值，變化終值應設置為小于保護整定的閉鎖值，即測試保護從不動作到動作，測出保護的df/dt閉鎖值。

—  頻率變化范圍

每輪試驗頻率從始值下滑（或上滑）至終值。始值一般為50Hz，變化終值不能設置太小，因?yàn)橐话阊b置都有一個固有的“閉鎖頻率”，頻率太低了，裝置將會被閉鎖不出口。

注意：

做該試驗時頻率變化前延時一般不能太小，以使保護有足夠時間解除閉鎖狀態。

¢ dv/dt閉鎖

這個測試頁與上文中的“df/dt閉鎖”很相似，區別在于每輪測試變化的是dv/dt值。下面只對它們的不同點做介紹。

—  dv/dt測試范圍

測試“dv/dt閉鎖值”時在此范圍內逐點進行試探測試，每次測試時電壓都從電壓變化始值下滑至終值，下滑的dv/dt值在該范圍內逐點變化，試探至某一輪試驗如果保護動作，則測出dv/dt閉鎖的邊界值。

因?yàn)檠b置在大于整定的dV/dt閉鎖值時處于閉鎖狀態，所以，一般變化始值應設置為大于裝置整定的閉鎖值，變化終值應設置為小于裝置整定的閉鎖值。即試驗從裝置不動作做到動作，從而測出裝置的dv/dt閉鎖值。

—  電壓變化范圍

為了模擬電壓下降的過程，一般應設電壓的“變化始值”大于“變化終值”。同時，為了保證低周裝置不因低電壓而閉鎖，因此設置的電壓“變化終值”應大于裝置定值菜單中整定的低電壓閉鎖值。

—  測試時df/dt值

在此測試單元里頻率總是按所設置的df/dt變化，因此設置df/dt時，應保證其值小于裝置所整定的df/dt閉鎖值。

¢ 低電壓閉鎖

該頁與上文中的“df/dt閉鎖”和“dv/dt閉鎖”相似。下面僅介紹不同點。

—  電壓測試范圍

測試時電壓在此范圍內逐點進行試探測試，每輪測試時頻率變化，但電壓固定為某一值。電壓值從始值逐漸增加，至某一值時裝置解除閉鎖正確動作，則該值即為低電壓閉鎖邊界值

由于裝置在電壓小于閉鎖值時處于閉鎖狀態，故一般變化始值應設置為小于裝置整定的閉鎖值，變化終值應設置為大于裝置整定的閉鎖值。即試驗從裝置不動作到動作，從而測出裝置的低電壓閉鎖值。

¢ 低電流閉鎖

該測試頁與“低電壓閉鎖”試驗方法非常相似。現場試驗時，請參考“df/dt閉鎖”、“dv/dt閉鎖”和“低電壓閉鎖”中的使用說明。

第二節   試驗指導

下面僅以“低周動作值測試”為例，詳細說明具體的試驗方法

¢ 接線方法

測試儀三相電壓UA、UB、UC接保護三相電壓，測試儀UN接保護的UN；測試儀開入量A、B分別接保護的第一輪和第二輪甩負荷開出引線的一端，另一端短接后接測試儀開入量的公共端；最后接上裝置的工作電源（如果裝置需要直流工作電源，可以從測試儀后面板的獨立直流電源引接）。

¢ 選擇

打開“頻率及高低周保護”測試模塊，選擇“低周保護”測試對象的“動作頻率”測試項目；

¢ 設置

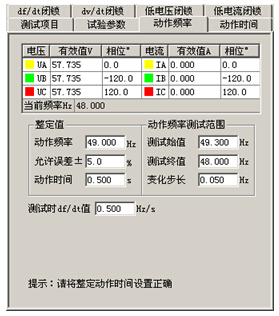

切換到“動作頻率”測試界面，設置試驗數據，如右圖所示：

—  整定值

按照保護的定值單或保護實際整定的定值設置。該設置項在試驗期間只起參考作用，不影響試驗結果。

—  動作頻率測試范圍

“測試始值”必須大于保護整定動作頻率，并且“測試終值”必須小于整定動作頻率。“變化步長”依據對試驗的精度要求而定，一般按默認的0.05Hz設置即可。

—  測試時df/dt值

指頻率下降過程中第一階段的均勻變頻速率，df/dt值應小于保護整定的閉鎖值。

—  變頻步長

指第二階段逐格變頻的“變化步長”，該值越小能使測試的精度越高。

—  動作時間

整定動作時間。第二階段逐格變頻的時間間隔等于該值加0.2秒。該值如果設置太小，有可能會使保護在一個變頻時間間隔內來不及動作，故該值應正確設置。

¢ 開始試驗按鈕

檢查試驗參數均設置正確后，即可開始試驗。試驗期間，界面上的“當前頻率Hz”欄可以觀察到當前測試儀輸出的實時頻率。測試儀未輸出電壓時，保護上的“異常”燈會亮。當測試儀輸出的頻率小于保護的“啟動值”時，保護上“啟動”燈亮，即啟動低周動作元件。

試驗的過程如下：輸出50Hz電壓電流，經過變化前延時——頻率以df/dt速率均勻下滑至“測試初值”——按“變化步長”以“整定動作時間”＋0.2秒的時間間隔逐格下降頻率并記錄是否保護動作。

第九章    功率方向及阻抗試驗

功率方向及阻抗測試模塊主要用來測試電力系統中與“方向”有關的保護，例如功率方向保護、負序功率方向、零序功率方向、相間功率方向、逆功率方向、相間阻抗和接地阻抗等等，測試它們的動作邊界、最大靈敏角，以及電壓、電流的動作值和動作時間、動作阻抗等。下面僅以“功率方向保護”為例，對這個測試模塊的各個測試單元進行介紹，主界面如下圖所示：

l即包含功率方向保護的各種測試項目，也可以進行相間和接地阻抗的各項測試

l軟件引入了“突變量啟動”選項，能滿足需突變量啟動的保護的測試要求

l采用兩種示圖方式，使試驗的過程不再神秘抽象

l邊界測試時，能自動繪出兩條動作邊界，自動計算最大靈敏角并繪制最大靈敏線



第一節   界面說明

¢ 測試項目

—  測試對象名稱

可選擇的保護裝置類型有“功率方向保護”、“負序功率保護”、“負序功率方向”、“零序功率”、“零序功率方向”、“相間功率方向”、“逆功率保護”、“相間阻抗”和“接地阻抗”。

—  突變量啟動

選擇突變量啟動時，試驗過程中每次都是先輸出故障前狀態量，然后再輸出試驗所設定的電壓電流量，為了滿足某些保護對突變量啟動的需要，此時需要設定“故障前時間”。若不選突變量啟動，則“故障前時間”無效（自動為0），試驗時每次直接輸出試驗所設定的電壓電流量，并且連續變化。

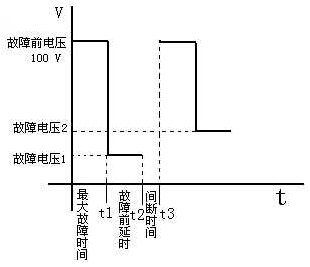

以“測電壓”為例，突變量的意義可以用右圖表示。點擊“開始試驗”按鈕后，測試儀先輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓1”（界面上設置的故障電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。

之后，測試儀再次輸出正常的電壓，并維持至“故障前電壓”結束；后輸出“故障電壓2”（變量變化了一個步長之后的電壓），并維持至“最大故障時間”結束；后測試儀短暫停止輸出（當“試驗間斷時間”不為0時）。如此循環輸出。

這樣，測試儀的輸出總是從正常電壓100V突變到故障電壓。整個輸出變化過程如右圖所示：





¢ 測邊界

自動測試出方向性保護的兩個動作邊界，并且自動計算出最大靈敏角。在“顯示動作角矢量圖”的顯示方式下，從主界面右側的圖中可以很直觀地觀察到兩條邊界線和最大靈敏線。

—  試驗參量

選定一個電壓和一個電流輸出，其夾角Φ（U，I）在給定范圍內變化，測試出左右動作邊界。

考慮到保護一般采用90°接線方式，所以測試時也一般取線電壓和第三相的相電流，如取電壓UAB，電流IC。有時也可以選一相電壓和一相電流進行試驗，但一般不選線電流。注意，所選電壓電流的值可以設定，但未被選擇的各相電壓值均等于額定電壓，角度保持對稱，未被選擇的各相電流均為0。

設置Φ（U，I）的搜索范圍時，首先應了解保護裝置的“最大靈敏角”的整定值，要保證設置的搜索范圍能覆蓋保護實際的兩個動作邊界，即搜索始值和搜索終值均應設置在動作區之外，測試儀從“非動作區”向“動作區”搜索。

搜索開始時保護不動作，當角度變化到某一值時保護動作，即認為找到一個動作邊界，并在圖中劃條線，然后立即轉換搜索方向搜索另一個邊界角（備注：此時測試儀輸出的起始角度就是所設置的“搜索終值”）。當搜索出第二條動作邊界時，軟件再次劃線。在計算出最大靈敏線后，軟件自動在圖中標出最大靈敏線。

—  動作角定義

根據所測試的保護類型選擇動作角是“試驗相夾角”、“（U0，I0）”還是“（U2，I2）”。若是普通功率方向或阻抗繼電器時選“試驗相夾角”，即所選試驗電壓電流的夾角。若是零序或負序保護時，應選（U0，I0）或（U2，I2）。

—  矢量圖顯示

當選擇“顯示三相電壓、電流矢量圖”時，圖中顯示的是各相電壓電流的矢量圖。

當選擇“顯示動作角矢量圖”時，圖中只顯示所選定動作角的電壓量和電流量。如選（U2，I2），則只顯示U2和I2的值和角度。這種顯示方式，便于直觀地觀察到動作邊界的搜索過程。





¢ 測電流

測動作電流的方法是：電壓和夾角固定，電流由小到大按步長遞增，直到保護動作，測出動作電流值。試驗中Φ（U，I）夾角一般應設置為保護的最大靈敏角。如右圖所示：

試驗時，選取一個線電壓，為非變量；選取第三相電流，為變量。電流的變化范圍應包含保護的整定動作電流。軟件對角度的定義是：電壓超前電流的角度為正。所以設置角度時應注意正、負角。一般，當角度為最大靈敏角或接近最大靈敏角時，保護動作最靈敏，測出的動作電流也趨于一個定值。當設置的角度接近兩個動作邊界或稍微超出邊界，測出的動作電流可能偏大或不動作。



¢ 測電壓

測動作電壓方法是：電流和夾角固定，電壓由小到大按步長遞增，直到保護動作，測出動作電壓值。試驗中Φ（U，I）夾角一般應設置為保護的最大靈敏角。

試驗時，選取一相電流，為非變量；選取另外兩相的線電壓，為變量。電壓的變化范圍應包含保護的整定動作電壓。軟件對角度的定義是：電壓超前電流的角度為正。所以設置角度時應注意正、負角。一般，當角度為最大靈敏角或接近最大靈敏角時，保護動作最靈敏，測出的動作電壓也趨于一個定值。當設置的角度接近兩個動作邊界或稍微超出邊界，測出的動作電壓可能偏大或不動作。

¢ 測動作時間

測動作時間的方法是：直接給保護加一個動作電壓和動作電流，并且電壓與電流的夾角應設置在動作區內，最好是靈敏角。保護動作即記錄下動作時間。

¢ 測阻抗

測動作阻抗的方法與上面的“測電壓”、和“測電流”很相似，也是通過單獨改變電壓或電流使保護動作。所不同的是，該單元記錄的是保護的動作阻抗值，而不是動作電壓或動作電流。如下圖所示：

Φ（U，I）的夾角要保證在保護動作區內，一般取最大靈敏角。

阻抗值是根據動作時的電壓電流值計算得出的，注意如果是接地阻抗時，要考慮零序補償系數的問題，這種情況必須正確設置零序補償系數，默認值為0.667。





第二節   試驗指導

¢ 微機保護對角度的定義

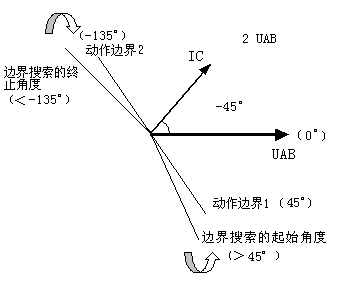

一般，微機保護對角度的定義為：電壓超前電流的方向?yàn)檎�，反之為�?fù)。并且，常常默認電壓的角度為0°，即電流的角度是以電壓為參考的。右圖所示為某功率方向保護的動作特性。其最大靈敏角為－45°，兩個動作邊界分別為：－135°≤Φ≤45°。這與X/Y坐標里的角度概念正好相反。

圖中，陰影部分為保護的動作區，對應著兩個動作邊界：45°和－135°。試驗設置試驗參數時，應保證兩個搜索邊界分別大于45°和小于－135°，也即在非動作區。然后將由非動作區向動作區搜索。

¢ 動作邊界的搜索

在測試保護的最大靈敏角時，若不知道其實際的動作邊界，可采用以下方法進行探求：

將“測邊界”頁面中的“Ф（U，I）搜索范圍從”設置為0°，開始試驗。若保護不動作，再將該參數該為30°，以次類推。假設當Ф（U，I）為20°時保護不動作，在0°時動作，則說明保護的一條動作邊界在0°～20°之間。用同樣的方法找出保護動作的另一條邊界的大致范圍，假設為－130°～－120°。

在軟件界面上設置搜索角時應注意，軟件總是從“Ф（U，I）搜索范圍從”這個角度開始按步長增加，測試出一條動作邊界后，再從“到”這個角度開始按步長減小。所以，假設“Ф（U，I）搜索步長”設置為1°（正值），則以上面的數據為例時，“Ф（U，I）搜索范圍從”應設為-130°，“到”應設為20°



 第十章    同期試驗

該測試模塊用于準同期裝置測試，也可用于線路檢同期、檢無壓的同期重合閘保護。

l 能測試同期各項動作值、電壓閉鎖值、頻率閉鎖值、導前角及導前時間、調壓脈寬、調頻脈寬

l 能進行自動準同期裝置的自動調整試驗

l 可以測試自動準同期裝置，也可測試同期類各種繼電器（如同步繼電器）

l 可以測試線路檢同期、檢無壓的同期重合閘保護

l 可以自動測試，也可手動測試





第一節   界面說明

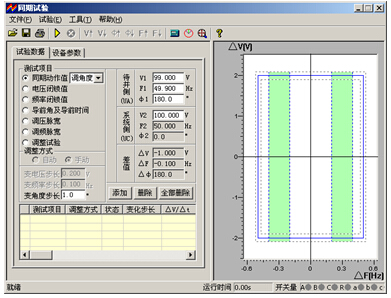

¢ 測試項目

—  同期動作值

用于測試同期電壓差、頻率差、角度差的動作值。其右側的下拉菜單有“調電壓”、“調角度”和“調頻率”三個選項。選中其中一項后，再設置界面下端的“變電壓（頻率、角度）步長”。開始試驗后，可按所設置的變化步長手動增減相應的量至同期接點動作，即測出相應的同期動作值。用該功能也可對線路檢同期或檢無壓的重合閘保護進行測試。

上述三個參量中，當要測試某一個時，應該總是預先讓其它兩個參量滿足同期條件，通過改變需測試的參量的值，最終使同期裝置完全滿足同期要求而動作。

下面以測試同期電壓值為例來說明試驗的方法：

先設定“調電壓”，設待并側電壓V1為90V，不滿足同期條件。設待并側頻率F1和相位Φ1滿足同期條件（可設與系統側頻率很接近的49.9Hz、相位任意，也可設為頻率相等50Hz、相位相等0°），同時設置一定的“變電壓步長”。點擊“添加”按鈕，將所設置的參數添加進測試數據區中。開始試驗后，手動按步長增▲（或減▼）鍵，改變電壓至同期裝置動作。

試驗期間，如果頻率不相等，可以觀察到“待并側”和“差值”欄中的角度在不斷地變化。如果按下按鈕欄里的“同步指示器”按鈕，從打開的同步窗口中更能觀察到待并側電壓矢量在不斷地旋轉且長度在變化。如果兩側頻率相等，待并側電壓矢量不會旋轉，僅長度變化。當同期三個條件：電壓、頻率和相角均滿足要求（待并側與系統測兩電壓矢量接近到允許范圍時），同期裝置將會發出口信號。測試儀記錄下動作時的壓差、頻差和角差。



注意：

手動改變待并側電壓和角度值的方法是按鍵盤的▲、▼鍵，手動改變待并側頻率值的方法是按鍵盤上的◄、►鍵，將鼠標移至按鈕欄中會有提示。

軟件固定系統側電壓的頻率為50Hz，角度為0°，系統側的電壓默認為100V，但允許調整。待并側電壓由測試儀的UA輸出，系統側電壓由測試儀的UC。

—  電壓閉鎖值

試驗前先設置待并側的電壓和頻率滿足裝置的同期條件，但電壓也有一定差值，頻率有一定差值，可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每當角度擺入動作范圍內，同期裝置發出合閘命令（從裝置的動作指示燈中能觀察到）。手動或自動增、減待并側電壓至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝電壓差增大的方向改變待并側電壓，使壓差逐步增大到同期裝置不再動作（動作閉鎖），即測得壓差閉鎖值。

—  頻率閉鎖值

試驗前先設置待并側與系統側的電壓和頻率滿足裝置的同期條件，但頻率有一定差值可以使兩側角差能周期性拉開和擺攏。試驗開始后，由于兩側電壓的幅值和頻率滿足同期條件，每到角度擺入動作范圍內，同期裝置發出合閘命令。手動或自動增、減待并側頻率至同期裝置閉鎖（在動作角差內不再動作）。自動變化時測試儀每次都朝頻率差增大的方向改變待并側頻率，使頻差逐步增大到同期裝置不再動作（動作閉鎖），即測得頻差閉鎖值。

—  導前角及導前時間

試驗前先設待并側與系統側的電壓相等，頻率不滿足同期條件。試驗開始后，由于頻差較大，在角度旋轉中，同期裝置不發合閘命令。手動或自動增、減待并側電壓的頻率。當待并側頻率處于臨界允許動作值，且角度擺入動作范圍內時，同期裝置第一次動作發合閘命令。測試儀將計算并記錄下頻差剛滿足同期條件時的導前角和導前時間。

導前角與導前時間存在以下關系：

△ф = △t / Tw•360º           Tw = 1 / │f1-f2│

其中：   △ф為導前角                  △t為導前時間

f1為待并側電壓的頻率          f2為系統側電壓的頻率

自動試驗時，軟件總是在每一個周期內檢查同期裝置是否有合閘脈沖傳來。如果測試儀在一個周期內未接收到合閘脈沖，則自動朝頻差減小的方向改變待并側頻率。如此每周期進行調整，直至同期裝置發動作信號。軟件即計算并記錄下此時的導前角和導前時間。

—  調壓脈寬或調頻脈寬

自動準同期裝置在壓差和頻差不滿足同期條件時，可以自動發升、降電壓或升、降頻率的脈寬信號。該信號的脈寬和周期可以在此功能中測量。

  調壓脈寬試驗方法：

試驗前先設置待并側的電壓不滿足同期條件（低于或高于系統側電壓）。頻率滿足條件但不相等，可以使兩側角差能周期性拉開和擺攏。將同期裝置的升、降壓信號分別接入測試儀開入A和a中。試驗時，由于電壓不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）壓”信號。這時，測試儀將可以測量在這一壓差下的調壓脈寬和調壓周期。調壓脈寬一般與壓差基本呈線性關系。

  調頻脈寬試驗方法：

試驗前先設置兩側電壓滿足同期條件，但頻率不滿足同期條件（低于或高于待并側頻率）。將同期裝置的升、降頻率信號分別接入測試儀開入B和b中。試驗時，由于頻率不滿足同期條件，裝置不發合閘信號，但周期性發“升（降）頻”信號，這時，測試儀將可以測量在這一頻差下的調頻脈寬和調頻周期。調頻脈寬一般與頻差基本呈線性關系。

—  調整試驗

調整試驗的過程是：

試驗前設置待并側電壓的幅值和頻率均與系統側差值較大，不滿足同期條件。試驗時，由同期裝置給測試儀發“升壓”、“降壓”或“升頻”、“降頻”信號，測試儀根據接收到的信號自動地按設置的變化率向“滿足同期條件”的方向調整待并側電壓和頻率，直到壓差、頻差和角差均滿足同期條件，同期裝置發合閘命令為止。測試儀將記錄下合閘時的壓差、頻差和角差。

試驗期間，當壓差或頻差滿足同期要求時，同期裝置上壓差合格燈或頻差合格燈亮，若角差也滿足要求時，同期裝置即并發合閘信號。這就是同期的三個動作必要條件：待并側與系統側的頻率基本相等、電壓基本相等以及相位差小于一定值。

¢ 其它參量

—  調整方式與步長

在各測試項目下，軟件設置了不同的調整方式。測試“同期動作值”、“調壓脈寬”、“調頻脈寬”等項目時，軟件僅為“手動”調整，其它幾個測試項目則既可以“手動”也可以“自動”調整。“手動” 的調整方式下，要求在試驗期間通過按鍵盤上的▲▼、◄►鍵，或軟件界面上的相關按鈕來改變變量的輸出；“自動”調整方式下，測試儀是依據同期裝置發來的調整信號而自動調整變量的輸出。

—  添加、刪除與全部刪除

試驗時可以把多個項目設置好后一次性完成所有試驗。基本操作過程是：選擇測試項目——設置測試該項目所需的各種參數——確定無誤后點擊“添加”按鈕，將該項目添加至列表框中——點擊開始試驗按鈕開始試驗，將按添加的項目順序依次進行試驗。如果想刪除測試項目列表中的某一項，則先用鼠標選中它，然后點擊“刪除”按鈕。如果想刪除列表中的全部項目，則直接點擊“全部刪除”按鈕。

—  同步窗口

根照同期裝置的整定值，設置△V、△F、△Fmin、△Fmax以及△φ的值。注意這些值在試驗過程中只起參考作用，不影響試驗。設置完之后，可以在右側的圖中實時觀察到相應的效果圖。在試驗過程中將看到試驗軌跡。

—  兩側固有角度差

這是兩側的接線角差、變壓器Y/△角差等各種固有角差之和。試驗時軟件將自動對該角度進行補償。

—  斷路器合閘時間

斷路器的合閘延時，模擬同期裝置發合閘命令后斷路器的延時合閘。

—  開入防抖動時間

用于消除試驗期間保護繼電器接點抖動對試驗造成的影響。對微機同期裝置一般設5ms，對繼電器一般設20－40ms。

—  同步指示器

試驗期間點擊“同步指示器”按鈕打開同步指示器，能觀察到待并側與系統側在試驗過程中的電壓幅值、頻率與相角的變化矢量圖。如右圖所示：



第二節   試驗指導

¢ 試驗接線

● 電壓接線

待并側電壓U1接測試儀UA，系統側電壓U2接測試儀UC，中性線UN接測試儀的UN。

● 開入量接線：

同期裝置“升壓”、“降壓”、“升頻”、“降頻”開出信號分別接測試儀開入A、a、B、b，合閘動作出口信號接測試儀開入R，同期裝置上述開出信號的另一端短接，接至測試儀開入量的公共端（紅色端子）。如果保護的各個開出是有源接點，注意將各個開出接點的正電源接測試儀開入量的公共端。

注意：

進行同期試驗測試時，開始應按下同期裝置的啟動按鈕。試驗前請查找裝置上的同期啟動信號輸入端子，引出兩根線。開始試驗后，先短接它們以啟動同期裝置。另外，有些同期裝置能設置同期時間，試驗期間，如果同期過程超過該時間，裝置將閉鎖本次同期合閘，同時發告警信號。此時應再次按下同期啟動按鈕或短接上述兩根線以再次啟動同期。



第十一章    整組試驗Ⅰ和Ⅱ

整組試驗相當于繼電保護裝置的靜模試驗，通過設置各試驗參數，模擬各種瞬時、永久性的單相接地、相間短路或轉換性故障，以達到對距離、零序保護裝置以及重合閘的動作進行整組試驗或定值校驗。下面以“整組試驗Ⅰ”為例，簡要說明其使用方法。軟件界面如圖。

    l 整組校驗過流、零序和距離等保護，進行整組傳動試驗

    l 能測試在有（無）檢同期和檢無壓條件下，重合閘及后加速動作情況

    l 能模擬轉換性故障、反方向故障



第一節   界面說明

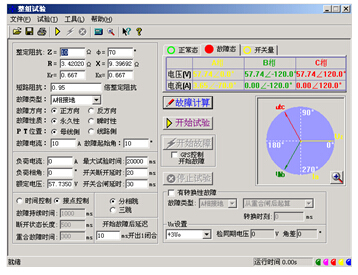

¢ 故障量設置

    ● 故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型故障。

    ● 整定阻抗

按照定值單給定的阻抗設置方式，故障阻抗可以Z、Φ方式輸入或R、X方式輸入，當以一種方式輸入，另一種方式的值軟件會自動計算出來。

    ● 短路阻抗倍數

為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。這是“容忍性”的檢查界限，如果保護還不能正確動作，請檢查其它方面的原因。

    ● 零序補償系數

Ko = ( Z0 / Z1 – 1 ) / 3

如果正序組抗角Φ(Z1)與零序阻抗角Φ(Z0)不等，此時Ko為一復數，則常用Kor、Kox進行計算。

Kor = ( R0 / R1 – 1 ) / 3          Kox = ( X0 / X1 – 1 ) / 3

對某些保護(如901系列)以Ko、Φ方式計算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，則Ko為一實數，此時需設置Kor＝Kox＝Ko 。

    ● 故障方向

如果保護具有方向性，請注意選擇正確的故障方向。

    ● 故障性質

選擇“瞬時性”或“永久性”故障的不同點在于：在“時間控制”的試驗方式下，選擇“瞬時性” 故障時，當測試儀接收到保護的動作信號后即停止故障輸出進入下一狀態，盡管此時故障時間還沒有結束；但在“永久性”故障時，即便測試儀接收到保護的動作信號，故障量繼續存在，直到所設置的“故障持續時間” 到。也就是說，“永久性”故障時，測試儀的故障輸出時間只受“故障持續時間”控制。因此，在“永久性”故障下試驗容易造成后加速保護動作，并且重合閘無法重合。所以，建議一般選擇“瞬時性”故障方式。

    ● 故障電流

以上只設置了相應的短路阻抗，如果再告訴軟件一定的故障電流，軟件將自動計算出相應的故障電壓，由測試儀輸出相應的故障電壓和電流給保護。設置的故障電流應滿足以下要求：1、大于保護的啟動電流；2、故障電流與短路阻抗的乘積應不大于57.7V。

    ● 時間控制／接點控制

接點控制時，由測試儀接收到的保護的跳閘、重合閘、永跳接點變位信號來控制試驗狀態，決定測試儀在相應狀態應輸出的電流、電壓。

時間控制時，裝置根據所設置的時間順序，依次輸出故障前、故障時、跳閘、重合閘、永跳后的各種量，保護跳合閘時只記錄時間，而不改變各種量的輸出進程。





   —  故障時間、斷開時間、重合時間

在時間控制方式，用于控制輸出故障量的持續時間、故障斷開后輸出正常量的持續時間、重合閘再次輸出故障量的持續時間，見上圖。在接點控制時不起作用。

   —  轉換性故障／非轉換性故障

用于設置轉換性故障。從故障開始時刻起，當轉換時間到，無論保護是否動作跳開斷路器，均進入轉換后故障狀態。但跳開相的電壓電流不受轉換性故障狀態影響，其電壓V＝57.7V（PT安裝在母線側）或0V （PT安裝在線路側），I=0A。故障轉換時間是指從第一次故障開始時算起的時間。

   —  轉換后故障類型

可設定為AN、BN、CN、AB、BC、CA、ABN、BCN、CAN、ABC型。一般轉換后的故障類型設置為與第一次故障類型不同更符合實際。

   —  轉換起始時刻和轉換時間

可以設定為從第一次開始故障時起算，還是從保護跳閘后起算，還是從重合閘后起算，何時發生故障轉換。

   —  故障起始角

故障發生時刻電壓初始相角。由于三相電壓電流相位不一致，合閘角與故障類型有關，一般以該類型故障的參考相進行計算：單相故障以故障相、兩相短路或兩相接地以非故障相、三相短路以A相進行計算。



   —  PT安裝位置

模擬一次側電壓互感器是安裝在母線側還是線路側。PT裝于母線側時，故障相斷開后，該相電流為零，電壓恢復到正常相電壓（V＝57.7V，I=0A）； PT裝于線路側時，故障相斷開后，該相電流及電壓均為零（V＝0V，I=0A）。

 —  分相跳閘／三相跳閘

用于定義開入量A、B、C三端子是作為“跳A”、 “跳B”、 “跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B”、“跳C”哪幾個信號到，模擬哪幾相跳開。
