目  錄

第一章    裝置特點與技術參數………………………………………3

第二章    裝置硬件結構………………………………………………4

第三章    軟件操作方法簡介…………………………………………6

第四章    交流試驗……………………………………………………8

第五章    直流試驗……………………………………………………16

第六章   狀態系列……………………………………………………17

第七章   諧波疊加試驗………………………………………………21

第八章   頻率及高低周試驗…………………………………………25

第九章    功率方向及阻抗試驗………………………………………29

第十章    同期試驗……………………………………………………33

第十一章    整組試驗Ⅰ和Ⅱ…………………………………………37

第十二章    距離和零序保護…………………………………………41

第十三章    線路保護…………………………………………………46

第十四章    阻抗特性…………………………………………………51

第十五章    差動保護…………………………………………………54

第十六章   6-35KV微機線路保護綜合測試…………………………62

附錄1：  外接電腦串行通信口的設置………………………………67

附錄2：  插接U盤等設備時設備驅動安裝方法………………………68

附錄3：  各種繼電器的試驗方法     …………………………………69



第一章   裝置特點與技術參數

第一節   主要特點

u  標準的4相電壓3相電流輸出  具有4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U₀或檢同期電壓，或任意某一電壓值的情況輸出。

u  單機操作方便  單機由方便靈活的光電軌跡球鼠標通過大屏幕液晶顯示屏進行操作，全部中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。

u  雙操作方式，聯接電腦運行  通過Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。

u  軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

u  開關量接點豐富  7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。

u   大屏幕LCD顯示屏  本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。

u  自我保護  采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

u  具有獨立專用直流電源輸出  裝置設有一路110V 及 220V專用可調直流電源輸出。

u  性價比高  屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

第二節   額定參數

¿  交流電流輸出

輸出精度  0.5級

相電流輸出（有效值）     0～40A

三并電流輸出（有效值）   0～120A

相電流長時間允許工作值（有效值）10A

相電流最大輸出功率               420VA

三并電流最大輸出時最大輸出功率   900VA

三并電流最大輸出時允許工作時間   10s

頻率范圍（基波）   20～1000Hz

諧波次數           1～20

¿  直流電流輸出

輸出精度   0.5級

電流輸出   0～±10A / 每相，0～±30A / 三并

最大輸出負載電壓   20V

¿  交流電壓輸出

輸出精度   0.5級

相電壓輸出（有效值）    0～120V

線電壓輸出（有效值）    0～240V

相電壓/線電壓輸出功率    80VA / 100VA

頻率范圍（基波） 20～1000Hz

諧波次數         1～20次

¿  直流電壓輸出

輸出精度   0.5級

相電壓輸出幅值   0～±160V

線電壓輸出幅值   0～±320V

相電壓/線電壓輸出功率   70VA / 140VA

¿  開關量及時間測量

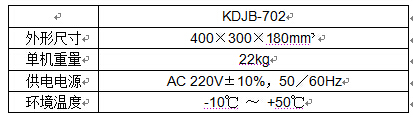

¿  體積重量



第二章    裝置硬件結構

第一節   裝置硬件組成

¿ 控制數字信號處理器微機

本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。

¿  D/A轉換和低通濾波

采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。

由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

¿ 電壓、電流放大器

各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。

功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。

¿ 開入、開出量

開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。

開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。

開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。

開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。

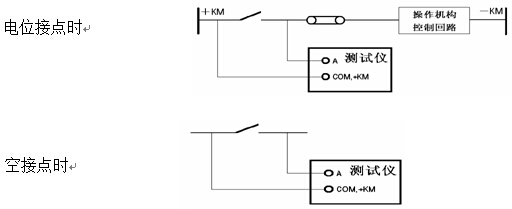

以下是兩種常見的開出量接線示意圖：

¿ 液晶顯示及旋轉鼠標操作

裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由光電軌跡球鼠標和兩個按鍵進行，全部數據及試驗過程均由鼠標在顯示屏上設定。操作簡單方便，極易掌握。

¿ 專用直流電源輸出

裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％ 范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。

¿  KDJB-702 裝置獨立可調直流電源

KDJB-702裝置在機箱底板上裝設有一路可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。該電源還設置了一個電位器，可在 80％－110％ 范圍內調節。該電源輸出電流最大可達1.5A。底板上另裝設有一個散熱風扇、電源線、接地端子和三個保險。三個保險中一個是總電源保險（10A／250V），兩個是電壓回路保險（2A／250V）等。



第三章    軟件操作方法簡介

第一節   菜單欄中常用功能介紹

菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：



(  打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。

     ● 保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。

     ● 試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且可以在該窗口中修改和打印試驗報告。每次試驗結束，系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:\繼保\試驗報告\當前模塊名\。

     ● 退出：   快捷鍵是Ctrl+X，用于退出當前試驗?zāi)�塊。

  ● 開始試驗：同鍵盤上的  運行  鍵，用于開始試驗。

     ● 停止試驗：同鍵盤上的  ESC取消  鍵，用于正常結束試驗或中途強行停止。

     ● 短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。

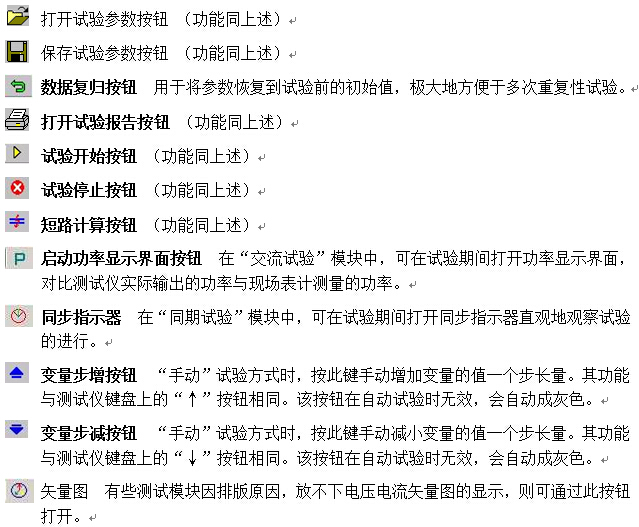

第二節   工具條中常用按鈕介紹





第四章   交流試驗

“交流試驗”模塊是一個通用型、綜合性測試模塊，它有獨立的4相電壓和3相電流的測試單元以及按序分量輸出測試單元。通過界面上的3P等按鈕進行相互的切換。這些獨立的單元互相調用，能充分滿足電力系統各種條件下的交流試驗測試。它們的共同點是：通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，并且選擇合適的試驗方式（有“手動”、“半自動”和“全自動”三種試驗方式），方便地測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等，并自動計算出返回系數。鑒于最常用的是“四相電壓和三相電流”的單元，而其它幾個在使用方法上與此基本相同，所以下面僅以“四相電壓和三相電流”為例進行詳細介紹。

l 可以靈活控制輸出4相電壓3相電流，同時輸出多種組合

l 具有按序分量輸出功能，直接設置序分量數值，自動組合出各相電壓、電流輸出，并按序分量進行變化輸出

l 各相電壓、電流輸出均可以任意設置幅值和相位，幅值可以設置上限限制

l 各量的幅值和相位、頻率均可以設置變化，變化步長均可任意設定

l Ux可以設置多種輸出方式組合，也可以任意置數

l 可以全自動、半自動、手動變化，且在輸出時可以任意切換

l 在輸出狀態可以直接修改幅值、相位、步長以及變量的個數

l 可以直接顯示功率數值，用于校驗功率計量儀表

l 可測量動作值、返回值、動作時間、返回時間

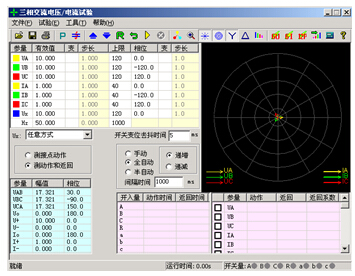

第一節   界面說明

¢ 交流量設置

鍵入電壓、電流的有效值后，按“確認”鍵或?qū)⑹髽?biāo)點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。

交流電壓單相最大輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。

交流電流單相最大輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。

在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的,同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長最小值為0.001，角度的變化步長最小值為0.1。

“上限”一欄是設置各相最大允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器安全。“上限值”在軟件出廠的默認值是電壓電流的最大輸出幅值。

  ¢ Ux

Ux是特殊相，可設置多種輸出情況：

l 設定為 +3U_O、-3U_O、+×3U_O、-×3U_O時，U_X輸出值由當前輸出的UA、UB、UC組合出3U_O成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。

l 若選擇等于某相（如UA）的值，則U_x的輸出與相對應相的輸出相同。

l 若選“任意方式”，此時U_x的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。

  ¢ 序分量、線電壓等參量顯示

在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

  ¢ 功率計量儀表顯示按鈕

點擊此按鈕后，將彈出“功率顯示”框，如右圖所示：

在該顯示框中，默認顯示的是二次側的各種幅值、相位、功率等數據。若需顯示一次側的數值，如用于對現場表計進行校驗時，只需選“一次側功率和電流”，并輸入相應的TV和TA變比即可。點選“功率單位為兆級”，可使功率顯示單位由“KW、KVar”自動轉換為“MW、MVar”。

  ¢“測接點動作”和“測動作和返回”

l 在試驗?zāi)康臋谥羞x擇“測接點動作”時，試驗過程中測試儀收到保護動作信號后就自動停止試驗，此時測試儀記錄下保護的動作情況。

l 在試驗?zāi)康臋谥羞x擇“測動作和返回”時，測試儀能測試保護的動作值和返回值，并自動計算出返回系數。

  ¢ 手動、半自動、全自動方式

  —  手動方式

各變量的變化完全由手動控制，手動按一下工具條上的     或     鍵或者面板鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。

  —  半自動方式

該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。
—  全自動方式

該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。

  ¢ 自動變化間隔時間

自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間，因此我們在設置間隔時間的時候必須保證間隔時間比保護動作的時間長，以便保護能夠可靠動作。

注意：

1. “手動”試驗中，快到保護動作值時，增、減變量的速度不能太快，以保證變量在每個步長停留足夠時間讓動作出口，這樣測得的結果才更準確。

2. 在自動試驗中，每變化一步時，內部計時器將自動清零。在測量繼電器的動作時間時，若時間較長，請用“手動試驗”方式，并緩慢變化。

¢ 輸出狀態直接置數改變輸出值

試驗過程中，軟件允許在輸出狀態進行多種直接更改輸出功能：

  — 在輸出狀態可以進行手動、半自動、全自動方式的切換，可以進行“遞增”或“遞減”切換、“測接點動作”或“測動作和返回”切換。在手動方式下可以改變“自動變化時間間隔”。

  — 在各種方式下均可隨時更改哪些量需要變化，點擊對應的“變”框打“√”或取消即可。

  — 在手動方式時，可以同時將各相輸出改變?yōu)樗�需要的值。具體操作方法是：依次直接鍵入所需改變的各相的幅值和相位值（在未完成前不按“確認”鍵），在各值均輸入完后按“確認”鍵，裝置將立即同步地將各相輸出改變?yōu)殒I入的各值。

¢ 開入量

“繼保”系列測試儀各開入量是共用一個公共端的。接入保護的動作接點的時候，一端接測試儀公共端，另外一端接開入A、B、C、R、a、b、c中任一個。需要注意的是當接點是帶電位的時候，一定要把正電位接入公共端。

在本測試模塊中，開入量A、B、C、R、a、b、c 均默認有效，互為“或”的關系，不需要某個開入量時，可選擇關閉。試驗時，保護的跳、合閘接點可接至任一路開入量中（在線路保護中，軟件默認開入R為重合閘信號接入端）。開入公共端（紅色端子）在接有源接點時，一般接電源的正極端。只要測試儀接收到某路開入量的變位信號，即在該開入量欄中記錄下一個時間。

如果有多路開入量變位，各路中將會記錄各自的時間。

¢ 開關變位確認時間

各種繼電器和微機保護，其接點的斷開與閉合常會有一定抖動。為防止抖動對試驗結果造成的影響，常設置一定的“開關變位確認時間”。一般來說對于常規的繼電器，開關變位時間設置為20ms，而微機型保護，開關變位時間設置為5ms就可。
¢ 測試結果記錄

界面的右下角為測試結果的“動作值”、“返回值”和“返回系數”的記錄區。記錄的內容非常豐富，可以記錄三相電壓、電流，各線電壓，電壓、電流的正序、負序及零序分量，各交流量的相位，以及頻率等。需要記錄哪個量只需在該量前打勾即可。如右圖所示。

¢ 短路計算按鈕



“交流試驗”模塊是一個非常通用的模塊。當需要模擬更復雜的試驗時，請點擊工具欄中的短路計算按鈕，將彈出如右圖所示的“短路計算”對話框，在這個對話框中可以設置：

—  故障類型

在下拉菜單中可選擇故障類型有：單相接地短路、兩相短路、三相短路，或者是正常狀態。其中正常狀態是指三相電壓為正序額定電壓，三相電流為0A。

—  故障方向

默認情況下是“正向故障”，對有些方向性保護需模擬反向故障時，可在下拉菜單中選擇“反向故障”。

—  額定電壓

系統的額定相電壓。一般額定電壓為57.735V。非故障相電壓為此電壓。

—  整定阻抗

根據定值單給出的定值類型不同，在界面上可按“Z / Ф”或“R / X”兩種方式設置故障阻抗。選擇哪一種方式設置整定阻抗主要是根據定值單來設置，用哪一種方式設置的時候，另一種方式的值都會由計算機自動計算得出。

—  短路阻抗倍數

上面設置的是定值單中的“整定阻抗”，而試驗時常常按0.95倍或1.05倍來進行校驗。因此“短路阻抗”＝“倍數值”ד整定阻抗”，用此“短路阻抗”再參與短路計算。做“零序保護”試驗時，有時可通過靈活設置短路阻抗，在不退出距離保護的情況下來躲開距離保護的搶動。

—  計算模型

當選擇“短路電流不變”時，需要設置一定的短路電流。通過給定的“短路阻抗”和該“短路電流”計算出相應故障類型下的“短路電壓”。當選擇“短路電壓不變”時，需要設置一定的短路電壓。通過給定的“短路阻抗”和該“短路電壓”計算出相應故障類型下的“短路電流”。做“距離保護”試驗時，有時可通過靈活設置短路電流，在不退出零序保護的情況下來躲開零序保護的搶動。

注意:

“短路電壓”在兩相短路時是指故障線電壓，在其他類型短路時是指故障相電壓。

—  零序補償系數

在模擬“接地距離保護”試驗時，必須考慮相應的零序補償系數。軟件給出了三種設置方式，請按照定值單中給出的零序補償系數設置方式對應設置。

設置完以上試驗參數后點擊“確認”按鈕，軟件立即將計算出的短路電壓、電流，以及相應的角度寫入“交流試驗”界面中。比如，按上述設置后，計算的結果如右圖所示：

¢ 按序分量輸出功能

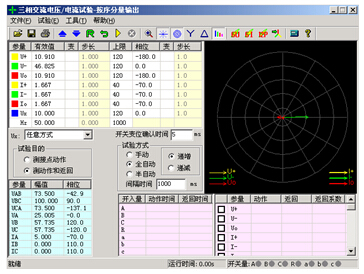

   序分量測試界面，如下圖所示：在界面上直接設置需輸出的電壓電流的各種序分量，不需要象傳統的通過設置各相電壓電流幅值和相位來得到各序分量，大大簡化了操作，甩開了傳統的復雜計算，為測試序分量繼電器提供了方便。例如，要輸出三相負序電壓，若在三相交流輸出頁面，就必須分別設置三相電壓的幅值和相位，而現在只需要將所需輸出的負序電壓值賦予給“U－”，軟件能自動計算出測試儀每相應輸出的電壓幅值和相位關系。

注意:

1. 需要注意的是，這里設置的幅值、變化步長和相位都是序分量，是三相電壓或三相電流組合出的各序分量，而不是測試儀單相的實際輸出。任意改變界面上的序分量值（包括幅值和相位），軟件都能實時計算出相應的三相電壓、電流值，其數值在界面左下角的列表區中顯示，測試儀電壓電流輸出端子實際輸出的電壓電流值即為該量，而非序分量。

2. 界面上的U0、I0、U-、I- 是各序量值，是我們在保護中常用的3U0、3I0、3U-、3I- 的三分之一，這與三相交流試驗界面中左下角結果列表顯示的值是相一致的。試驗時，首先要區分保護所給定的整定值給的是U0、I0、U-、I- 還是3U0、3I0、3U-、3I-，若是U0、I0、U-、I-，試驗時可直接按定值設置參數，若是3U0、3I0、U-、I-，應將實際的整定值除以3，再按新的定值進行參數設置。

第二節   試驗指導

¢ 變壓器復合電壓閉鎖（方向）過流保護

這是當前大容量變壓器常見的后備保護之一。用“交流試驗”進行模擬時，應注意以下幾點：

— 如何輸出復合電壓

復合電壓是指低電壓和負序電壓。在閉鎖過流時，這兩種電壓是“或”的關系。也就是說，可以理解為是“低電壓閉鎖（方向）過流”和“負序電壓閉鎖（方向）過流”兩套保護的組合。一般保護提供了兩組電壓輸入端子，一組用于輸入低電壓（正序電壓），一組用于輸入負序電壓，因此，試驗時電壓的接線不同。

保護定值單中，“低電壓”和“負序電壓”常常指線電壓，可將其除以1.732，轉換成相電壓，由測試儀輸出三相電壓進行試驗。低電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、－120°、120°；負序電壓試驗時，在“交流試驗”中設置三相電壓相位為：0°、120°、－120°；

—  電壓電流怎樣配合輸出

如果采用三相電壓同時輸出，則試驗時可任意取其中一相電流輸出。

如果采用兩相電壓輸出，則需要通過閱讀保護說明書，查看保護是采用什么接線方式。比如，采用90°接線，則按“UAB，IC”，“UBC，IA”，“UCA，IB”方式進行輸出；采用0°接線，常常按“UAB，IA”，“UBC，IB”，“UCA，IC”方式進行輸出。

—  怎樣測試方向更簡單

假設某保護采用90°接線方式，低電壓定值為60V，試驗時可在“交流試驗”中進行如下設置：UA=60V，相位為0°；UB=0V，相位為0°。這樣，UAB即為60V，0°。然后固定電壓，改變電流IC的相位來測試兩條動作邊界。

—  最大靈敏角的“正”、“負”是怎樣定義的

保護定義：電壓超前電流的角度為正，反之為負。假設右圖所示的IC為靈敏角指向，UAB為參考方向0°，則該保護的靈敏角即為：－45°，兩動作邊界分別為45°、－135°（陰影部分為動作區）。

●  需要測試哪些項目

過電流值、低電壓值、負序電壓值、動作靈敏角等。

¢ 怎樣在輸出期間直接置數改變輸出

有些保護要求在輸出故障之前先輸出正常狀態量（電壓為57.735V，電流為0A），以使保護的“TV斷線”信號消失，或重合閘充電燈亮。還有些保護是通過突變量起動的，要求在試驗期間加上突變量。這些都要求軟件能在試驗期間直接修改數據，改變測試儀的輸出量。

首先選擇“手動”試驗方式，在試驗輸出狀態下，依次直接修改所需改變的各相的參數（幅值或相位）。按“確認”鍵之前，盡管界面上的數據已經修改，但測試儀實際輸出的電壓電流還是修改前的。全部修改完后按“確認”鍵，測試儀的各相輸出立即同時改變?yōu)樾薷暮蟮闹怠Ｓ捎谶@種改變是各相同步改變的，所以能適應某些突變量起動的保護的輸出要求。



有時會發現：界面上的“步長”參量不能修改。其實，這是因為當前狀態下該交流量是非變量，只要在“變”欄點擊鼠標，使其變?yōu)樽兞浚�就會發現：剛才還灰色顯示的步長欄變成了激活狀態。軟件允許修改步長參數了。

如果當前采用的是“半自動”或“全自動”試驗方式，可在試驗輸出狀態下選擇為“手動”試驗方式，此時測試儀的輸出不再變化（并沒有停止輸出，而是維持在當前值輸出）。然后按上述方式改變試驗參數。

在“半自動”或“全自動”試驗方式下，如果當前按“遞增”變化，而要改為按“遞減”，同樣可在試驗輸出狀態下直接點選“遞減”來實現。

¢ 交流試驗測試時應注意事項

—  在測試常規繼電器時，“開關變位確認時間”應設置得大一點，比如20ms左右；若測試的返回值誤差過大，可能是由于繼電器接點抖動過大，這時可以選擇“手動”方式來完成；在測試?yán)^電器的動作時間時，測試儀輸出的交流量應大于保護的啟動值，以保證保護可靠動作。

—  在測試多段式過流保護時，一般是一段一段地分別進行試驗。也就是說，做Ⅰ段定值的時候，把Ⅱ段、Ⅲ段都退出，然后逐步升電流直到保護動作。在這種方式下測出的動作時間往往是不準確的。測動作時間時，最好是直接由測試儀輸出1.2倍及以上的整定動作值（低電壓保護為0.8倍及以下）,保證保護能夠啟動動作，這樣測出來的動作時間就比較準確。

—  測試距離保護時，短路阻抗在小于整定定值的時候保護才會出口，所以一般取定值的0.95倍來做試驗，可保證保護能夠可靠出口；在模擬接地距離故障的時候，零序補償系數一定要設置正確；

—  校驗零序電流定值時，要注意區分定值單里給出的是3I₀的定值，還是I₀的定值。如果是I₀的定值，在測試模塊的左下角會有顯示，如果是3 I₀的定值，則將左下角顯示的I₀的值乘3，看是不是和定值一樣。對于距離和零序保護定值的校驗，后面有專門的校驗?zāi)�塊，測試會更方便，關于這部分軟件已在后面介紹。

—  測試低周保護時，選擇頻率可變。頻率變化的步長根據精度要求來設置，最好選擇“自動”的方式來完成，因為低周有df/dt的閉鎖值，用手動方式不好控制。頻率從50開始下降一直降到保護動作為止，需要注意的是，間隔時間應該大于保護的動作時間。



第五章    直流試驗

直流試驗?zāi)�塊提供專門的直流電壓和電流輸出，主要是為了滿足做直流電壓繼電器、時間繼電器以及中間繼電器等試驗的要求。直流模塊的主界面如圖所示：



第一節   界面說明

“直流試驗”模塊和“交流試驗”模塊的界面相似，使用方法也基本相同，使用時，請參照“交流試驗”。現將其不同之處簡述如下：

¢ 參數設置

每相電壓最大輸出為±160V，當需要輸出更高的電壓時，可采用兩相電壓輸出，數值上一正一負，這樣輸出電壓最高可達320V。比如UA=100V，UB= -100V，則UAB=100－（-100）= 200V，右圖所示。線電壓的幅值顯示在主界面的左下角。UA 和UB的值不一定要求相等，但需注意正、負極性。

單相最大電流輸出為10A，如需要輸出更高的電流，可采用兩路或三路電流并聯輸出的方式，每相幅值應基本相等。

注意：

在做時間繼電器試驗時，由于一般動作時間較長，應選用“手動”試驗方式，給繼電器加上額定電壓后不需變化，一直等待其動作。接線時，應將繼電器的延時接點接至測試儀的開入量。
¢ 獨立的直流輸出

裝置的后面板上都有一路獨立的大功率直流輸出電源。現場試驗時，若需要為保護提供一路直流電源，可以采用該直流電源。該電源提供了110V或220V兩個檔位輸出，并且在一定范圍內可調。

使用時請先從保護說明書中弄清楚其額定直流工作電壓。然后正確撥好110V或220V檔位，并用萬用表測量輸出，手調調節旋鈕將輸出電壓調節至所需電壓值后，再接入保護裝置的電源回路中。

如果保護的顯示不正常，請先用萬用表測量測試儀輸出的直流工作電壓，看是不是電壓不對，或保險管燒懷。

注意：

該直流電源在測試儀通電后即有輸出，請注意用電安全！

第二節   試驗指導

¢ 時間繼電器測試



試驗接線如右圖所示：

在軟件中可設UA=110V，UB=－110V，將測試儀的UA、UB分別接在繼電器的電壓線圈的兩端。此時測試儀對外輸出的直流電壓為220V。測試儀的開入量應接在繼電器的延時接點上。

選擇“手動”試驗方式。開始輸出一定時間后，就能測試出其動作時間。

如果要測試?yán)^電器的動作電壓，可將UA、UB中的某個電壓設置為變量，按一定步長從小到大改變UAB的大小至保護動作。做該試驗時，測試儀的開入量應接在繼電器的瞬時接點上。

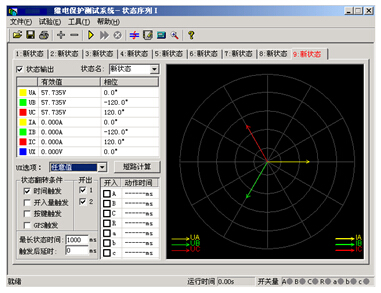

第六章    狀態系列

 “狀態系列”輸出4相電壓和3相電流，狀態序列主要是為了滿足電力系統中一些特殊的保護測試需要。例如，做廠用電的快切以及備用電源的自動投入試驗，配電系統保護裝置多次重合閘等。狀態系列試驗中最多可以添加至9個狀態, 每個狀態可根據實際情況自由定義電壓電流數據，模擬復雜的電網狀態變化。通過七對開入量的翻轉來獲取并測量保護的動作值與動作時間。狀態序列Ⅰ的主界面如圖所示：



l 可以靈活控制多達9個狀態輸出，每個狀態可以輸出4相電壓、3相電流

l 每個狀態可以關閉、增刪、插入，可以命名，可以設置多種觸發方式

l Ux可以設置多種輸出組合方式

l 可以方便靈活地模擬各種復雜的故障情況，測試復雜的邏輯組合



第一節   界面說明

¢ 增加、刪除狀態



按“＋”、“－”按鈕可以添加新狀態或刪除當前狀態，最多可以添加至九個狀態。添加新狀態時，默認添加到當前狀態之后，試驗人員也可在彈出的對話框中根據實際需要將新狀態添加至合適的位置。如圖所示：

需要刪除狀態時，先用鼠標選中該狀態（某狀態處于當前狀態時，其標題以紅色字顯示），再按“－” 按鈕即可。

¢“狀態輸出”選項

      根據實際需要，可以通過去掉此選項前的“√”來實現跳過某個狀態。此時該狀態將以灰色顯示，不再參與整個試驗過程。

¢ 狀態名

因為該測試模塊常用來做“重合閘及后加速”試驗，在狀態名下拉菜單中，軟件已定義了“故障前”、“故障”、“跳閘后”、“重合”和“永跳”等五個默認的狀態名，供試驗人員選擇。用戶也可根據需要，直接在方框內鍵入自定義的狀態名。自定義的狀態名不會被固化到該下拉菜單中，可隨時更改。參與過試驗的自定義狀態名在下次再打開此測試模塊時仍然存在。

¢ 狀態參數設置

每個狀態下的交流量參數均可自由設置，方法同“交流試驗”。要模擬復雜試驗時，還可通過打開界面上的“短路計算”功能自動計算得出，計算出的數據也可以進行修改。

¢ 各狀態Ux選項

Ux是特殊量，可設定多種輸出情況：

 設定為+3U₀、-3U₀、+×3U₀、-×3U₀時，U_x的輸出值是由當前輸出的UA、UB、UC組合出的3U₀，再乘以各自系數得出，并始終跟隨其變化而變化。

若選擇等于某相電壓值，則U_x輸出將跟隨該相電壓變化，并始終與其保持一致。

若選“任意方式”，可以在參數欄中為U_x輸入0~120范圍的任意數字，試驗時其值等于所置入的電壓值且不變化。



第二節   試驗指導

狀態序列其功能比較強大，因為其總共可以設置9個狀態。在這9個不同狀態下翻轉，可以完成一些相對較復雜的試驗項目。比如說模擬重合閘及后加速以及備自投的試驗。下面就用狀態序列來模擬重合閘及后加速的調試做一下說明。假定過流保護動作重合后由過流2段加速跳閘，各個狀態的設置和說明如下：

¿ “故障前狀態”

故障前狀態主要的作用是給重合閘一個足夠的充電時間，所以選擇用“時間觸發”來實現狀態的翻轉。故障前測試儀輸出一個正常的工作狀態，加給保護一個正常的電壓。



¿ “故障態”

 “故障態”用于模擬一個過流故障，也就是由測試儀的IA相出一個電流，電流定值大于保護的過流值，使保護的過流保護動作出口。這里用“開入量觸發”作為本狀態翻轉的條件，也就是開入量A接到保護的動作信號后進入下一個狀態。

¿ “重合態”

這個狀態是一個重合等待狀態，和“狀態一”一樣，測試儀輸出的是一個正常的等待狀態，在這個狀態里讓自動重合閘裝置動作。

狀態翻轉條件選擇“開入量觸發”，也就是開入量R接到重合閘合閘信號后進入下一個狀態。這里要特別注意的一點是，因為要模擬后加速故障，所以觸發后延時一定要設為0。
