目  錄

一、設計用途  ……………………………………………6

二、參考標準  ……………………………………………6

三、主要特征  ……………………………………………6

四、主要功能  ……………………………………………7

五、技術參數  ……………………………………………7

六、產品硬件結構  ………………………………………8

七、操作說明………………………………………………9

八、測試方法………………………………………………11

九、數據查詢………………………………………………21

十、PC軟件 ………………………………………………22

十一、附錄  ………………………………………………25





前言

本手冊的目的是為了讓使用者熟悉、安全、正確、有效地操作使用互感器測試儀。

    按照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。 此外，還可以確保測試儀的可靠運作和使用周期。

測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有安全要求。

只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有國家及國際的安全規程。

用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須要閱讀它。

除了要遵守使用手冊及本國和地方的一些關于防止事故發生的安全規程，還要注意用于安全和恰當工作的公認的技術流程。為保障自身安全的安全規則

符號注釋

在本手冊中，不同的符號用于強調特定的安全/操作方式。這些符號分列如下：



測試儀安全規程

    在操作測試儀之前，請認真閱讀下列安全指南。 在不理解本手冊信息的情況下，不建議使用測試儀（甚至只是打開電源）。操作人員在整個測試中有責任遵循所有的安全規程。當在高壓區域進行測試時，尤其要注意高壓測試設備安全操作的國家和國際標準。



安全操作

• 如果不是在實驗室環境下，測試儀必需要可靠接地連接后才可以使用。接地點的選擇應該盡量靠近測試對象。

• 斷開電纜連接時，總是從輸送功率的裝置開始。

• 在裝置有輸出時，切勿連接或斷開測試對象。因?yàn)橥獠扛袘?yīng)存貯的能量可能導致致命的高電壓。

• 在測試時，總是保持互感器高壓側的一個端子接地。

• 不要將其它物體插入通風口或是輸入/ 輸出口。

• 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。

• 不要在多雨或潮濕氣候下操作測試儀。

• 不要在易爆氣體或蒸汽存在的環境下操作測試儀。

• 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。

• 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。

• 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。

• 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一允許電源。

• 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，并損壞連接的互感器者是測試儀！

• 面板上的輸入/ 輸出插口的接線只能用帶有4 mm2 安全“香蕉”插頭和塑料外殼的電纜。

• 不要站在靠近或正在連接頭的下面，夾鉗可能跌落砸傷。

• 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。

注意：

在關閉測試儀后，請等待 “檢測”指示燈熄滅。“檢測”指示燈還點亮或

仍然有顯示，說明測試儀的輸出和輸入端口上就可能有電壓/電流。

小心：

在沒有完好的保護地連接的情況下工作時，所有輸入/輸出和機箱外表可能產生致命的電壓。如果電源沒有對地隔離連接，在電源和裝置的其它電位組間可能產生比測試儀高的電壓，這些電壓可能損壞裝置。

一、設計用途

用于對保護類、測量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。

二、參考標準

GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）

三、主要特征

• 支持檢測CT和PT（保護類、測量類、TP 類）穩態和瞬時等參數.

• 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.

• 采用先進的電源技術，勵磁電壓高達30KV.

• 無需外接其它輔助設備，單機即可完成所有檢測項目.

• 測試簡單方便，一鍵完成CT 直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT 其他各項測試都是采用同一種接線方式。

• 自帶微型快速打印機、可直接現場打印測試結果.

• 采用智能控制器，操作簡單.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告.

• 小巧輕便＜10Kg，非常利于現場測試.

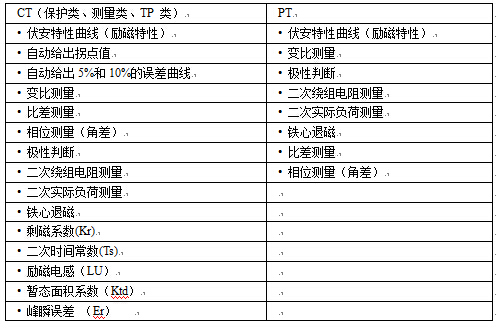

四、測試儀主要測試功能：

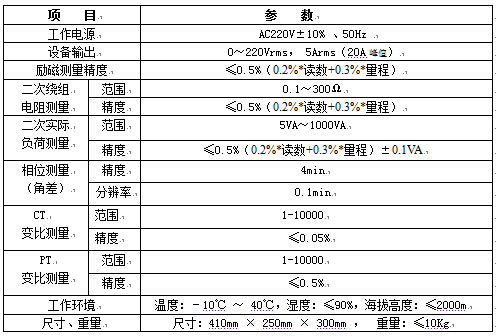

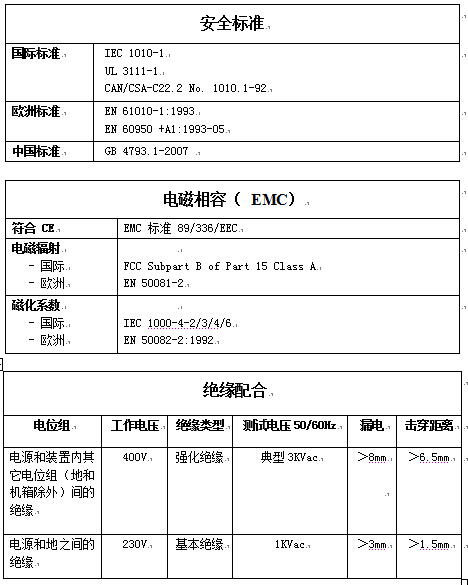

五、測試儀主要技術參數：



5.1．工作條件要求

          1、輸入電壓 220Vac±10%、額定頻率 50/60Hz、允許范圍 45～65Hz；

     2、輸入電源的質量有時可能會影響測試儀的檢測結果；

          3、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；

          4、參數對應的環境溫度是23℃±5℃；

     5、保證值在出廠校驗后一年內有效。



六、 產品硬件結構

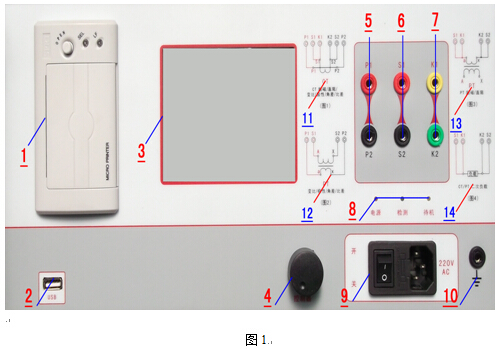

6.1．面板結構: （圖1）



6.2．面板注釋：

  1 —— 打印機

  2 —— USB

  3 —— 顯示

  4 —— 控制器

  5 —— 測CT時，一次側電壓測量端，接CT一次側；

         測PT時，二次側電壓測量端，接PT二次側。

  6 —— 測CT時，一次側電壓測量端接，CT二次側；

         測PT時，一次側電壓測量端，接PT一次側；

         測PT勵磁/直阻時，S1與K1、S2與K2短接后，接被測PT二次側；

         測CT/PT二次負荷（負載）試驗，S1與K1、S2與K2短接后，接被測負載。

  7 —— 測PT勵磁/直阻時，K1與S1、K2與S2短接后，接被測PT二次側；

        測CT/PT二次負荷（負載）試驗，K1與S1、K2與S2短接后，接被測負載。

  8 —— 工作指示燈（電源燈，工作燈，待機燈）

  9 —— 主機開關、主機保險、主機電源插座（220V AC）。

  10 —— 接地

  11 —— CT勵磁、直阻、變比、極性、角差、比差試驗接線簡圖

  12 —— PT變比、極性、角差、比差試驗接線簡圖

  13 —— PT勵磁、直阻試驗接線簡圖

  14 —— CT/PT二次負荷試驗接線簡圖

七、操作說明

7.1 控制器的使用

按下旋轉控制器，順時針、逆時針旋轉改變變量參數。

7.2 如何控制輸出

按運行和停止鍵，可控制測試儀的輸出和停止輸出。運行工程中，“檢測”指示燈亮。

7.3 日期/時鐘的設置

進入任意參數設置界面后，旋轉控制器至日期/時鐘設置處，按下控制器進入設置項，旋轉控制器可設置日期和時鐘。

7.4 報告的保存

每項測試項目結束后，相應界面提示“保存”，選擇“保存”后，即可將測試結果保存至測試儀自身存儲器中，在試驗結束后，可通過USB 口插入U 盤，選擇轉存項，按下旋轉控制器轉存試驗結果，

試驗結果以“.TXT”文件格式保存至測試儀內置存儲器中。如需將測試結果轉存至U盤中，需注意：數據轉存過程中，不能拔出U 盤，當轉存結束后，界面提示“轉存完畢”，可拔出U 盤。

7.5 開機界面介紹

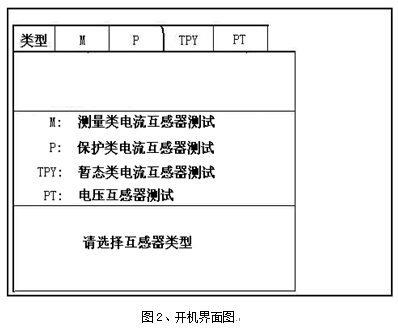

    開機后，界面顯示下圖樣式，此界面主要介紹測試互感器的類別，測試時請選擇正確測試類型。在此界面下旋轉或按下控制器，即進入CT測量、CT保護、CT TP及PT測試主界面。



八、測試方法

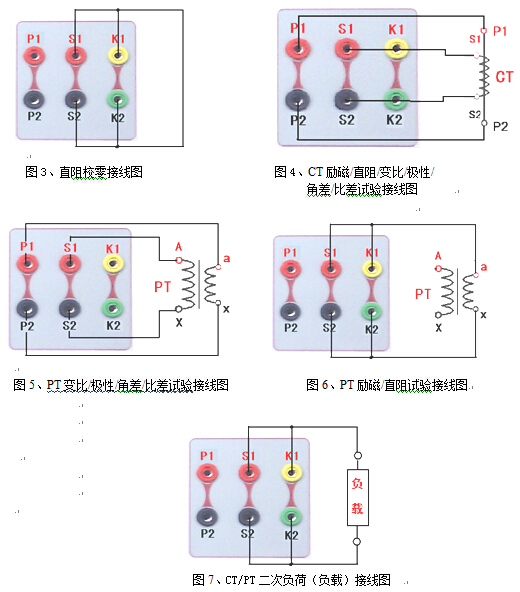

8.1.試驗接線圖（圖中端子的標號與儀器面板上對應）:



注意：1、如需一次性完成CT變比極性，角差、比差、勵磁特性、誤差曲線、直阻測試請參照?qǐng)D4接線方式，并在M/P/TPY中選擇“開始測試”，即可完成所有檢測。

     2、如需單獨測試CT勵磁特性試驗，請參照第16頁，圖22接線方式，并在M/P/TPY中選擇“勵磁”，即可完成檢測。

     3、如需單獨測試CT變比/極性、角差/比差試驗，請參照第16頁，圖23接線方式，并在M/P/TPY中選擇“變比極性”，即可完成檢測。

8.2.參數設置 （請按照被測CT銘牌設定）

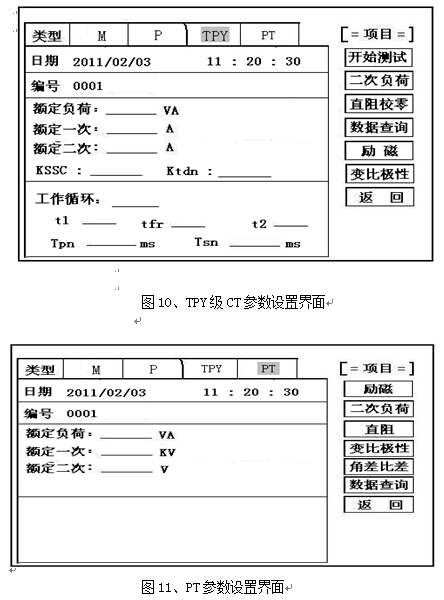

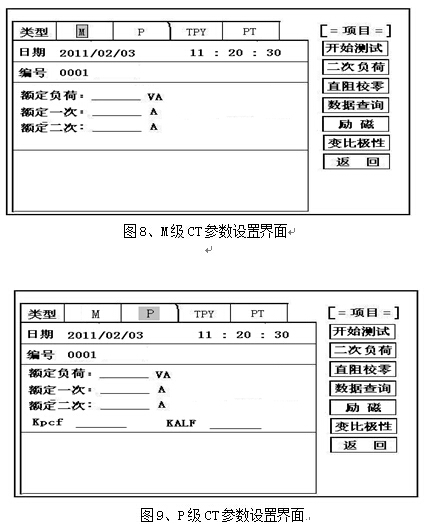

CT(測量類、P級和TPY 級)試驗參數設置界面分別如圖8、圖9、圖10和 圖11。





8.3.參數說明

   提示： 額定值請參照互感器銘牌數值設定。

額定一次電壓:可根據需要設置數值：3.0KV-500KV。

額定二次電壓:可根據需要設置數值：100V、100/√3V、100/3V、150V、220V。

Kpcf:準確級（誤差極限），如互感器標有5P20，則“5”為準確級。

KALF:額定保護限制系數，如互感器標有5P20，則“20”為額定保護限制系數。

KSSC：額定對稱短路電流倍數

Ktdn:額定暫態面積系數

T1、Tfr、T2  工作時間

Tpn：一次時間常數

Tsn：二次時間常數

8.4.測試方法

開機后，進入如圖2所示界面，旋轉光標先選擇被測互感器類型，可分為兩大類：

1、  CT類:P（保護）、TPY、M（測量） 3 個選項

2、  PT類：PT測試。

選擇后可看到不同的菜單界面如圖8、9、10、11所示，進入相應測試界面后，設置相應測試參數進行試驗。

測試前請確定被測互感器的所有接地線都斷開。

直阻校零：

試驗前，先校零，使測試結果更加準確（每次開機只需校零一次）。

以四芯線為例，校零方法如下：首先用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，另一端相互短接（圖3），其次CT類選擇進入“直阻校零”測試進行校零，PT類選擇進入（直阻）測試項目后，再選擇進入“直阻校零”項目進行校零，校零結束，光標彈至“開始測試”處，校零結束。

CT勵磁（伏安）特性、直阻、變比、極性、角差、比差測試：

校零結束，接線圖對照?qǐng)D4所示，測試儀端口P1/P2用兩芯電纜接被測CT一次對應P1/P2端，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接后接至被測CT二次的S1端，S2和K2短接并接至被測CT二次的S2端。接線完成后，點擊“開始測試”即開始試驗，試驗結束將顯示相應測試結果。

PT變比、極性、角差、比差測試：

接線圖對照?qǐng)D5所示，測試儀端口P1/P2用兩芯電纜接被測PT二次端子，測試儀端口S1/S2用兩芯電纜接被測PT一次端子，接線完成后，點擊“變比極性”即開始試驗，試驗結束將顯示變比、極性、角差、比差測試結果。

PT勵磁（伏安）特性、直阻測試：

校零結束，接線圖對照?qǐng)D6所示，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測PT二次的a/x端，S2和K2短接并接至被測PT二次的x/a端。接線完成后，選擇相應測試項目（勵磁/直阻），即完成相應試驗，試驗結束將顯示相應測試結果。

CT/PT負荷測試：

對互感器二次所接的負載進行測試時，首先根據被測互感器銘牌設置好額定負荷、額定電壓電流。其次參照?qǐng)D7進行接線，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測二次負載的一端，S2和K2短接并接至被測二次負載的另端。接線完成后，選擇進入“負荷”測試項目并開始試驗，試驗結束將顯示相應測試結果。

獨立做CT勵磁、變比極性、角差比差試驗時，見第19頁。

8.5.試驗結果

8.5.1  CT測試結果





CT類勵磁(特性)測試結果說明：

每做一次勵磁試驗，設備自動退磁一次。

1）、勵磁曲線

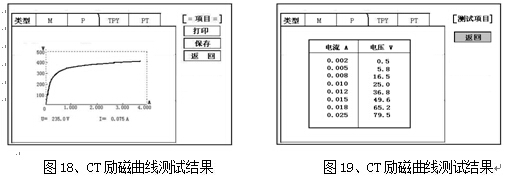

   如圖12、13、14，選擇進入“勵磁曲線”可得勵磁曲線圖（圖18），進入界面可根據需要選擇“打印”、 “保存”、和“返回”等選項



2）、勵磁數據

通過控制器可選擇查看勵磁數據（圖 19）

3）、誤差曲線

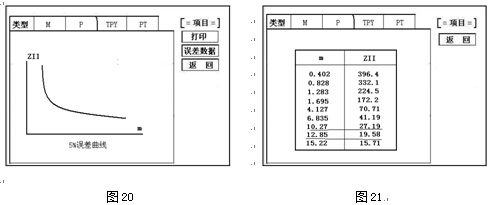

在圖13中，選擇進入“誤差曲線”選項，出現5%、10%誤差曲線選項，根據試驗要求進入相應測試項目，即進入誤差曲線界面（圖20）



A.誤差曲線計算公式：

M =（I*P）/N                        ZII =（U-（I*Z2））/(K*I)

I 電流                               U     電壓

N=1  (1A額定電流)                   I      電流

N=5  (5A額定電流)                   Z2     CT二次側阻抗

P=20 （5％誤差曲線 ）               K=19  （5％誤差曲線.1A 5A額定電流）

P=10 （10％誤差曲線 ）              K=9   （10％誤差曲線.1A 5A額定電流）

B.如何判斷互感器是否合格（滿足誤差要求）

    根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5%、10%誤差曲線的數據中可判斷互感器保護繞組是否合格：

A. 在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上額定負荷（見銘牌），         說明該互感器合格。如圖21資料說明；

B. 在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該互感器合格如圖21資料說明；

C. 保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5%誤差曲線即n/ZL曲線為圖20所示曲線。

例1：所測CT為5P10、20VA）：其中5為準確級（誤差極限為5％），P為保護級互感器，10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。如圖23數據顯示，當電流倍數為M=10.27（接近10倍）時，所允許的二次負荷ZII=27.19Ω， CT的額定負荷20VA=(20VA/1=20Ω)，因此：27.19Ω＞20Ω互感器滿足要求，合格。例2：當二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），因此判斷該互感器合格。

4）、CT角差比差測試結果

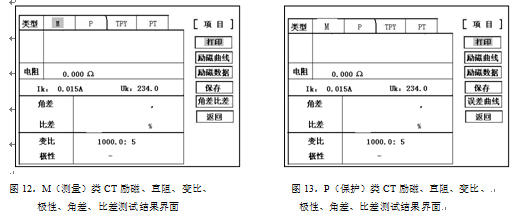

   測量類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖12,；

   保護類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖13；

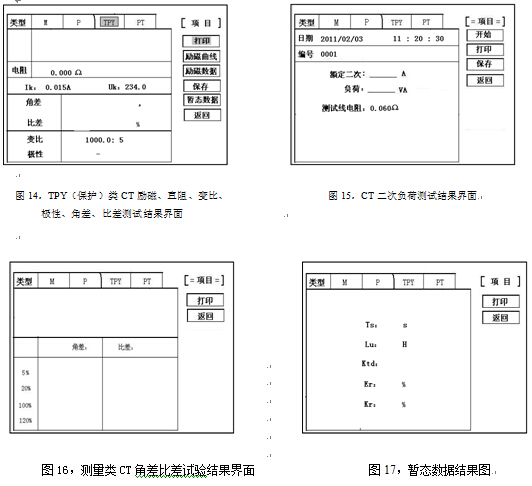

   TP類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖14。

5）、CT角差比差測試結果

在圖12中，選擇進入“角差比差”選項，即進入暫態數據結果界面（圖16）。

6）、暫態數據測試結果

 在圖14中，選擇進入“暫態數據”選項，即進入暫態數據結果界面（圖17）。

 TS:二次時間常數    LU:勵磁電感  Ktd：額定暫態面積系數   Er：峰瞬誤差

 Kr：剩磁系數

7）、CT二次負荷測試結果  見圖15。

8.5.1.1  CT勵磁測試（獨立）

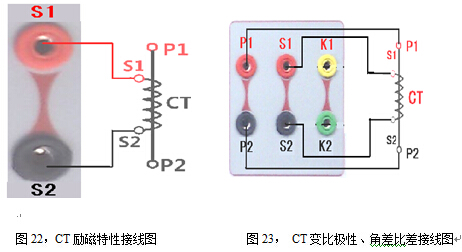

按照被測CT互感器銘牌設定相應參數后，參照?qǐng)D22接線，測試儀的S1、S2為電壓輸出端，試驗時將S1、S2分別接被測互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，選擇“勵磁”選項，即開始測試，試驗結束后，測試儀會自動顯示勵磁（伏安）特性測試曲線（圖18），可以選擇 “保存” 、“打印”及“返回”選項進行下一步操作

8.5.1.2  CT變比極性、角差比差測試（獨立）

   按照被測CT互感器銘牌設定相應參數后，參照?qǐng)D23接線，被測CT一次側接測試儀P1、P2，CT二次側接S1、S2，設置編號，檢查接線無誤后，選擇“變比極性”選項，即開始測試，試驗結束后，測試儀會自動顯示變比極性或角差比差測試結果（圖13），以選擇 “保存” 、“打印”及“返回”選項進行下一步操作。

   儀器本身的同色端子為同相端，即L1接CT的P1，S1接CT的K1時，極性的測試結果為減極性。

8.5.2  PT測試結果

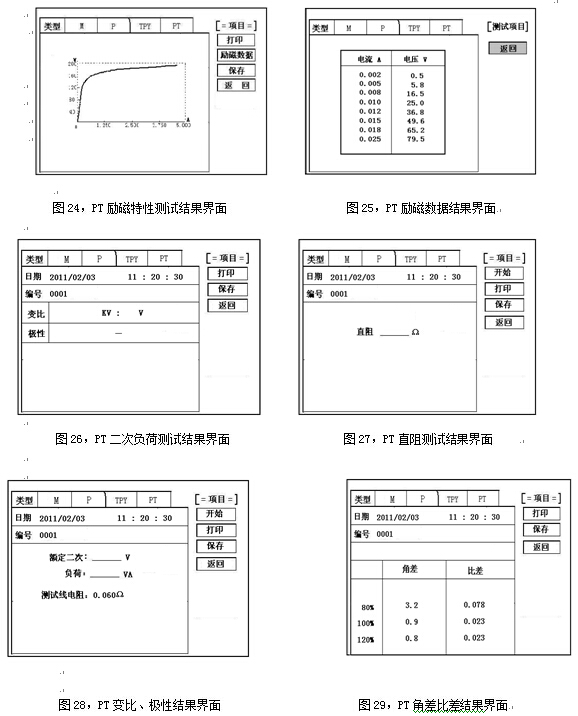

1）、PT勵磁特性結果見圖24。

2）、PT二次負荷結果見圖26。

3）、PT直阻測試結果見圖27。

4）、PT變比、極性測試結果見圖28。

5）、PT直阻測試結果見圖29。



 九.數據查詢

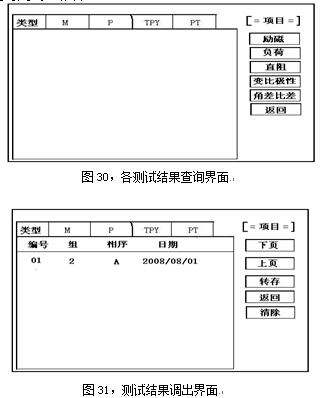

點擊數據查詢，進入如圖30所示界面，根據需要選擇“勵磁”、“變比”、“負荷”、“直阻”、“返回”等測試選項，選定測試項目后，進入圖31測試界面，顯示儀器中該項目下所保存的最新的測試結果。

 插上U盤，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘。



十、PC 機操作軟件使用說明

10.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。

10.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。

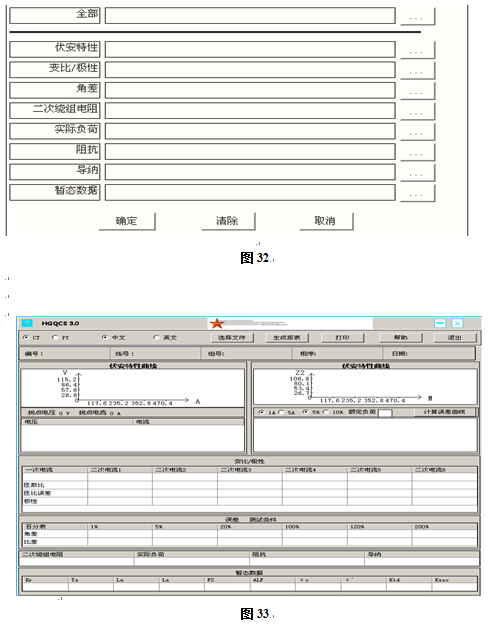

10.3安裝完畢后，打開“HGQCS”文件夾，選擇打開“DlSYS.exe”操作軟件，如圖32即為上位機操作軟件。

10.4在“DlSYS.exe”操作軟件中，選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。

10.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：

a）、將存儲試驗數據的U盤連接至計算機。

b）、在圖1中選擇打開“選擇文件”，出現圖2操作窗口，在圖33中可根據需要載入所需文件。

c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。以“E”為開頭的數據為角差比差結果數據，以“F”為開頭的數據為暫態結果數據。

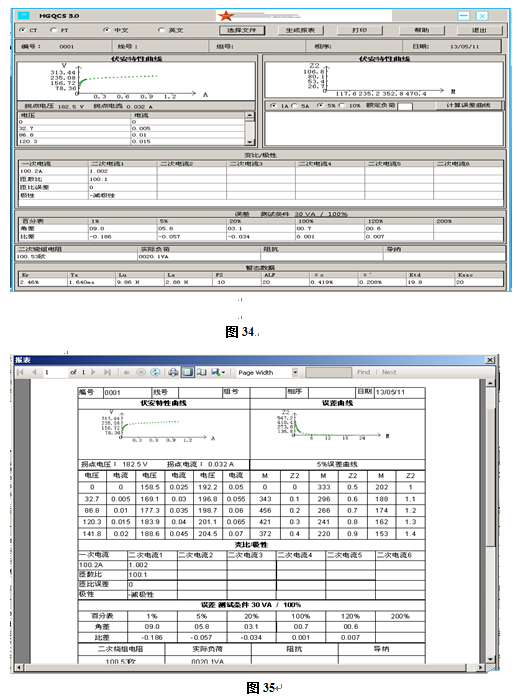

10.6 載入數據結束后，選擇“確定”出現圖34界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。

10.7 載入全部完成后，可根據需要選擇“生成報表”或打印結果數據。

10.8  選擇“生成報表”選項，則以報表的形式顯示結果如圖35，在此界面上方選擇“export”則出現報告的三種輸出方式：Excel、Pdf、Word，選擇相應格式導出即完成報表的生成。

10.9  如需繼續加載試驗結果數據，請先清除上次載入的數據。

附  錄

A. 低頻法測試原理

IEC60044-6 標準（對應國家標準 GB16847-1977）聲稱，CT的測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。

CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓 V 與輸入電流 I 的關系曲線。此曲線近似 CT 的勵磁電勢 E 與勵磁電流 I 的關系曲線。

設 CT勵磁繞組在某一勵磁電流 I 時的激磁電感為 L，激磁阻抗為 Z，則：

        V = I·Z

電感 L與阻抗 Z之間具有下述關系：

         Z = ω·L = 2πfL

則：V= I·2πfL

由公式中可見在某一激磁電感L時所加電壓V與頻率 f 成正比關系。

假設當 f = 50Hz時，為達到勵磁電流 Ix，所需施加的電壓 Vx為 2000V

Vx = Ix·2 π f L = 2000V，

若施加不同頻率：

f = 50Hz，Vx ＝ 2000V

f = 5Hz， Vx ≌ 200V

f = 0.5Hz，Vx ≌ 20V

由此可見需要使 CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。

在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。

B.售后服務承諾：

本裝置保修三年，長期維護并提供備品備件，PC軟件終身免費升級。
