目  錄

一、設計用途  ……………………………………… 6

二、參考標準  ……………………………………… 6

三、主要特征  ……………………………………… 6

四、主要功能  ……………………………………… 7

五、技術參數  ……………………………………… 7

六、產品硬件結構  ………………………………… 9

七、操作說明…………………………………………10

八、測試方法…………………………………………11

九、數據查詢…………………………………………21

十、PC軟件 ………………………………………… 22

十一、附錄  …………………………………………23





前言

       本手冊的目的是為了讓使用者熟悉、安全、正確、有效地操作使用互感器測試儀。

按照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。 此外，還可以確保測試儀的可靠運作和使用周期。

測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有安全要求。

    只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有國家及國際的安全規程。

用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須要閱讀它。

除了要遵守使用手冊及本國和地方的一些關于防止事故發生的安全規程，還要注意用于安全和恰當工作的公認的技術流程。為保障自身安全的安全規則

符號注釋

在本手冊中，不同的符號用于強調特定的安全/操作方式。 這些符號分列如下：



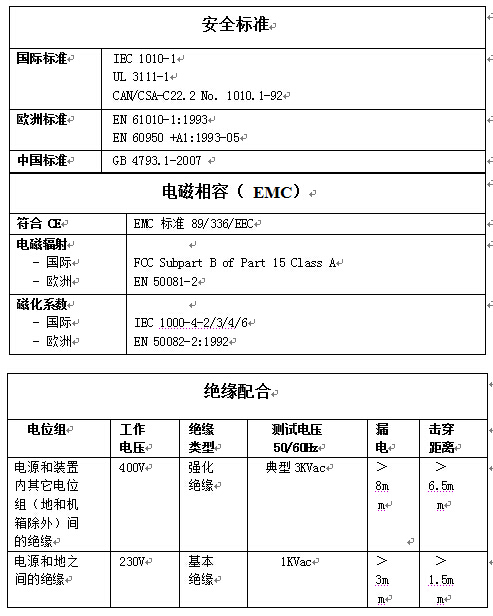

測試儀安全規程

    在操作測試儀之前，請認真閱讀下列安全指南。 在不理解本手冊信息的情況下，不建議使用測試儀（甚至只是打開電源）。操作人員在整個測試中有責任遵循所有的安全規程。當在高壓區域進行測試時，尤其要注意高壓測試設備安全操作的國家和國際標準。



安全操作

   •  在將測試儀置入運行前，檢查測試儀是否有可見的損壞。

   • 不要在多雨或潮濕氣候下操作測試儀。

   • 不要在易爆氣體或蒸汽存在的環境下操作測試儀。

   • 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。

   • 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。

   • 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。

   • 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。

   • 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！

   • 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。

注意：

1、為了人身及設備安全，使用前請詳細閱讀說明書，并嚴格參照要求規范操作。

2、試驗前請將儀器可靠接地。

3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、實驗中嚴禁觸碰所有測試端子。

本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。

一、設計用途

用于對保護類、測量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。

二、參考標準

      GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）

三、主要特征

• 支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數.

• 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.

• 采用先進的電源技術，勵磁電壓高達30KV.

• 單機具有0～150A大電流輸出，可方便檢查互感器二次回路通道狀態的完整性.

• 無需外接其它輔助設備，單機即可完成所有檢測項目.

• 自帶微型快速打印機、可直接現場打印測試結果.

• 采用智能控制器，操作簡單.

• 大屏幕液晶，圖形化顯示接口.

• 按規程自動給出（勵磁）拐點值.

• 自動給出5%和10%誤差曲線.

• 可保存3000組測試資料，掉電后不丟失.

• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.

• 小巧輕便＜12Kg，非常利于現場測試.

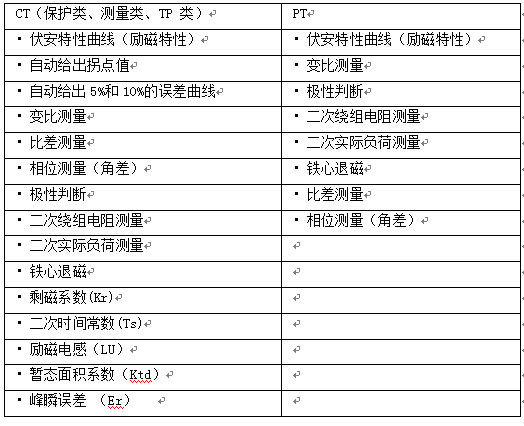

四、測試儀主要測試功能：



五、測試儀主要技術參數：



5.1．工作條件要求

         1、輸入電壓 220Vac±10%、額定頻率 50/60Hz、允許范圍 45～65Hz；

         2、輸入電源的質量有時可能會影響測試儀的檢測結果；

         3、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；

         4、參數對應的環境溫度是23℃±5℃；

         5、保證值在出廠校驗后一年內有效。

   六、 產品硬件結構

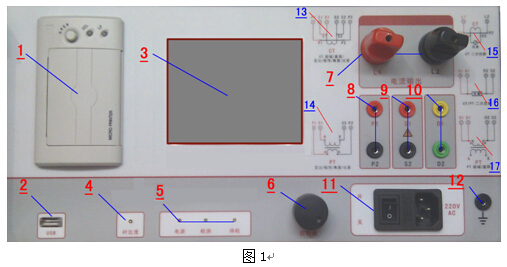

  6.1．面板結構: （圖1）



    6.2．面板注釋：

1 —— 打印機

2 —— USB

3 —— 顯示

4 —— 對比度調整口

5 —— 工作指示燈

6 —— 控制器

7 —— 大電流輸出端口

 8 —— CT勵磁/直阻/變比/極性/角差/比差試驗，接被刺CT一次側；PT變比/極性/角差/比差試驗，接被測PT二次側。

 9 —— CT勵磁/直阻/變比/極性/角差/比差試驗，接CT二次側；PT變比/極性/角差/比差試驗，接被測PT一次側；PT勵磁/直阻試驗，與D1、D2短接后，接被測PT二次側；CT/PT二次負荷（負載）試驗，與S1、S2可短接后，接被測負載。

10 —— PT勵磁/直阻試驗，與D1、D2短接后，接被測PT二次側；CT/PT二次負荷（負載）試驗，與S1、S2可短接后，接被測負載。

11 —— 主機開關、主機保險、主機電源插座（220V AC）。

12 ——接地

13、14、15、16、17 ——相應試驗接線參考圖



七、操作說明

  7.1 控制器的使用

按下旋轉控制器，順時針、逆時針旋轉改變變量參數。

  7.2 如何控制輸出

     按運行和停止鍵，可控制測試儀的輸出和停止輸出。運行工程中，“檢測”指示燈亮。

  7.3 日期/時鐘的設置

進入任意參數設置界面后，旋轉控制器至日期/時鐘設置處，按下控制器進入設置項，旋轉控制器可設置日期和時鐘。

  7.4 報告的保存

每項測試項目結束后，相應界面提示“保存”，選擇“保存”后，即可將測試結果保存至測試儀自身存儲器中，在試驗結束后，可通過USB 口插入U 盤，選擇轉存項，按下旋轉控制器轉存試驗結果，

試驗結果以“.TXT”文件格式保存至測試儀內置存儲器中。如需將測試結果轉存至U盤中，需注意：數據轉存過程中，不能拔出U 盤，當轉存結束后，界面提示“轉存完畢”，可拔出U 盤。

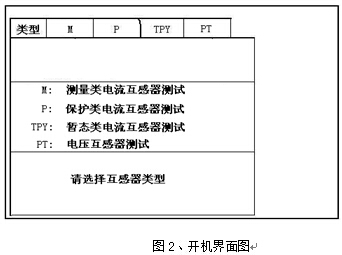

  7.5 開機界面介紹

    開機后，界面顯示下圖樣式，此界面主要介紹測試互感器的類別，測試時請選擇正確測試類型。在此界面下旋轉或按下控制器，即進入CT測量、CT保護、CT TP及PT測試主界面。



八、測試方法

     8.1.試驗接線圖（圖中端子的標號與儀器面板上對應）:





     8.2.參數設置 （請按照被測CT銘牌設定）

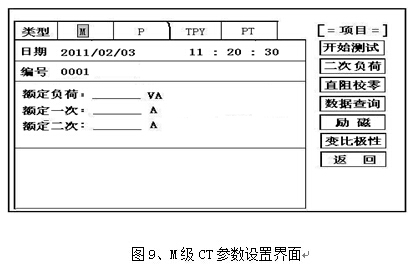

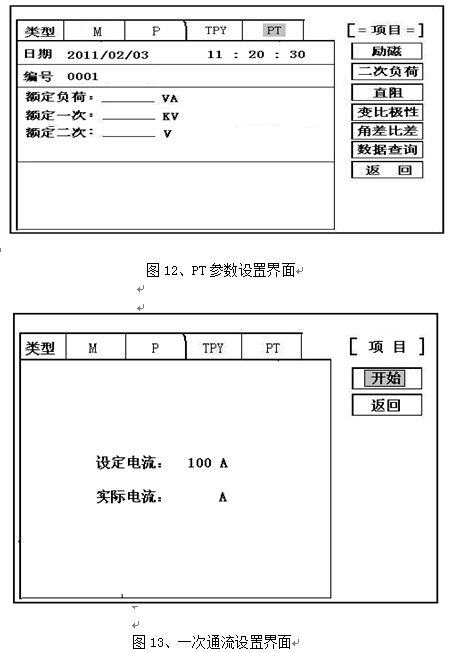

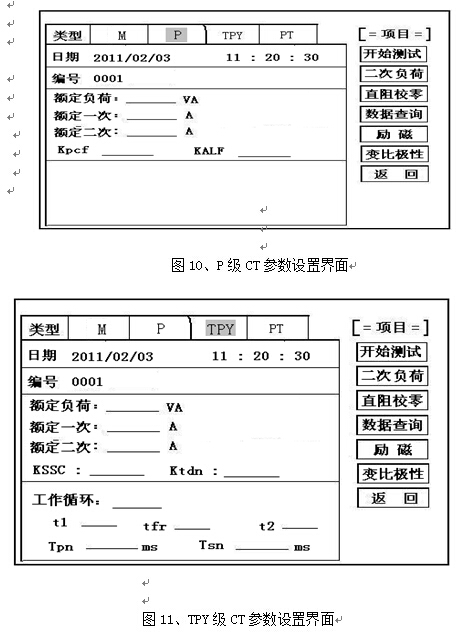

        CT(測量類、P級和TPY 級)試驗參數設置界面分別如圖9、圖10、圖11、圖12、圖13。







     8.3.參數說明

   提示： 額定值請參照互感器銘牌數值設定。

                      額定一次電壓:可根據需要設置數值：3.0KV-500KV。

    額定二次電壓:可根據需要設置數值：100V、100/√3V、100/3V、150V、220V。

Kpcf:準確級（誤差極限），如互感器標有5P20，則“5”為準確級。

KALF:額定保護限制系數，如互感器標有5P20，則“20”為額定保護限制系數。

KSSC：額定對稱短路電流倍數

Ktdn:額定暫態面積系數

T1、Tfr、T2  工作時間

Tpn：一次時間常數

Tsn：二次時間常數

   8.4.測試方法

測試前請確定被測互感器的所有接地線都斷開。

直阻校零：

試驗前，先校零，使測試結果更加準確（每次開機只需校零一次）。

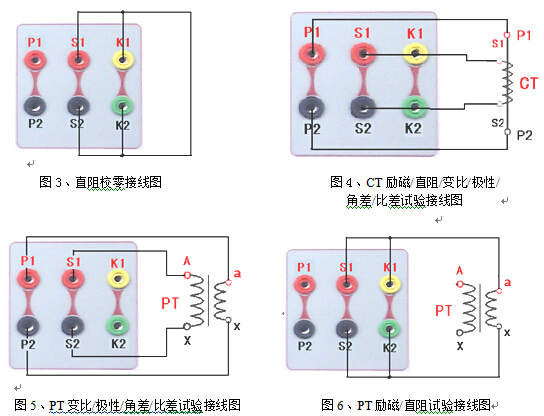

以四芯線為例，校零方法如下：首先用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，另一端相互短接（圖3），其次CT類選擇進入“直阻校零”測試進行校零，PT類選擇進入（直阻）測試項目后，再選擇進入“直阻校零”項目進行校零，校零結束，光標彈至“開始測試”處，校零結束。

CT勵磁（伏安）特性、直阻、變比、極性、角差、比差測試：

校零結束，接線圖對照圖4所示，測試儀端口P1/P2用兩芯電纜接被測CT一次對應P1/P2端，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接后接至被測CT二次的S1端，S2和K2短接并接至被測CT二次的S2端。接線完成后，點擊“開始測試”即開始試驗，試驗結束將顯示相應測試結果。

PT變比、極性、角差、比差測試：

接線圖對照圖5所示，測試儀端口P1/P2用兩芯電纜接被測PT二次端子，測試儀端口S1/S2用兩芯電纜接被測PT一次端子，接線完成后，點擊“變比極性”即開始試驗，試驗結束將顯示變比、極性、角差、比差測試結果。

PT勵磁（伏安）特性、直阻測試：

校零結束，接線圖對照圖6所示，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測PT二次的a/x端，S2和K2短接并接至被測PT二次的x/a端。接線完成后，選擇相應測試項目（勵磁/直阻），即完成相應試驗，試驗結束將顯示相應測試結果。

CT/PT負荷測試：

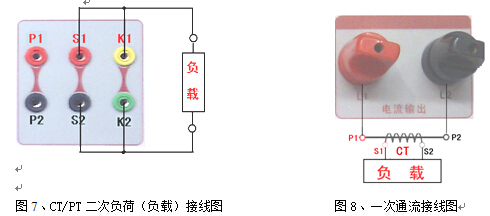

對互感器二次所接的負載進行測試時，首先根據被測互感器銘牌設置好額定負荷、額定電壓電流。其次參照圖7進行接線，用四芯測試線的一端接測試儀的S1、S2、K1、K2四個測試端口，對應另一端S1和K1短接并接至被測二次負載的一端，S2和K2短接并接至被測二次負載的另端。接線完成后，選擇進入“負荷”測試項目并開始試驗，試驗結束將顯示相應測試結果。

一次通流測試：

參照圖8進行接線，用一根大電流線（紅）接測試儀的L1端，線的另一端接被測互感器的L1端；另一根大電流線（黑）的一端接測試儀的L2，另一點接被測互感器的L2端，被測互感器的二次側接負載，接線完成后，進入一次通流測試界面（圖13），設置好電流并開始試驗，電流保持5分鐘。

8.5.試驗結果

8.5.1  CT測試結果





      CT類勵磁(特性)測試結果說明：

每做一次勵磁試驗，設備自動退磁一次。

1）、勵磁曲線

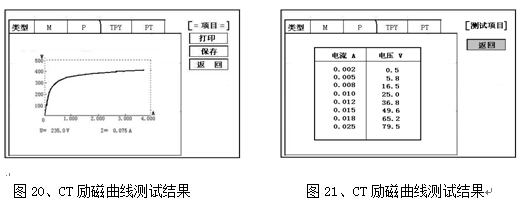

   如圖12、13、14，選擇進入“勵磁曲線”可得勵磁曲線圖（圖18），進入界面可根據需要選擇“打印”、 “保存”、和“返回”等選項



2）、勵磁數據

通過控制器可選擇查看勵磁數據（圖 21）

3）、誤差曲線

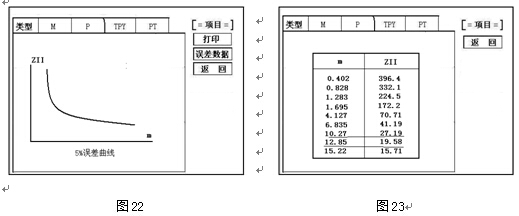

在圖14中，選擇進入“誤差曲線”選項，出現5%、10%誤差曲線選項，根據試驗要求進入相應測試項目，即進入誤差曲線界面（圖22）



      A.誤差曲線計算公式：

   M =（I*P）/N                        ZII =（U-（I*Z2））/(K*I)

   I 電流                               U     電壓

   N=1  (1A額定電流)                   I      電流

   N=5  (5A額定電流)                   Z2     CT二次側阻抗

   P=20 （5％誤差曲線 ）               K=19  （5％誤差曲線.1A 5A額定電流）

   P=10 （10％誤差曲線 ）              K=9   （10％誤差曲線.1A 5A額定電流）

B.如何判斷互感器是否合格（滿足誤差要求）

    根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5%、10%誤差曲線的數據中可判斷互感器保護繞組是否合格：

A. 在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上額定負荷（見銘牌），說明該互感器合格。如圖23資料說明；

B. 在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該互感器合格如圖23資料說明；

C. 保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5%誤差曲線即n/ZL曲線為圖22所示曲線。

例1：所測CT為5P10、20VA）：其中5為準確級（誤差極限為5％），P為保護級互感器，10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。如圖23數據顯示，當電流倍數為M=10.27（接近10倍）時，所允許的二次負荷ZII=27.19Ω， CT的額定負荷20VA=(20VA/1=20Ω)，因此：27.19Ω＞20Ω互感器滿足要求，合格。例2：當二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），因此判斷該互感器合格。

4）、CT角差比差測試結果

   測量類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖14,；

   保護類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖15；

   TP類CT勵磁、直阻、變比、極性、角差、比差測試結果見圖16。

5）、CT角差比差測試結果

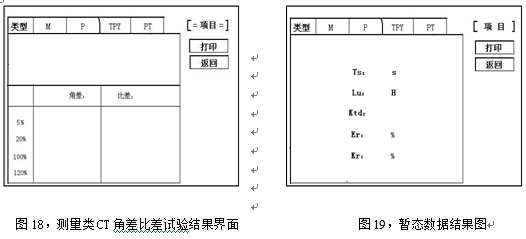

在圖14中，選擇進入“角差比差”選項，即進入暫態數據結果界面（圖18）。

6）、暫態數據測試結果

 在圖16中，選擇進入“暫態數據”選項，即進入暫態數據結果界面（圖19）。

 TS:二次時間常數    LU:勵磁電感  Ktd：額定暫態面積系數   Er：峰瞬誤差     Kr：剩磁系數

7）、CT二次負荷測試結果  見圖17。

8.5.1.1 PT測試結果

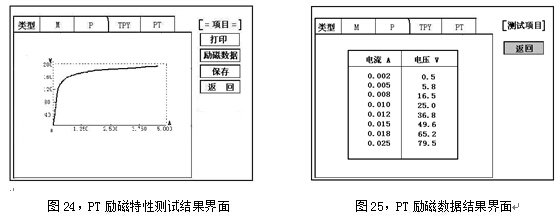

   1）、PT勵磁特性結果見圖24。

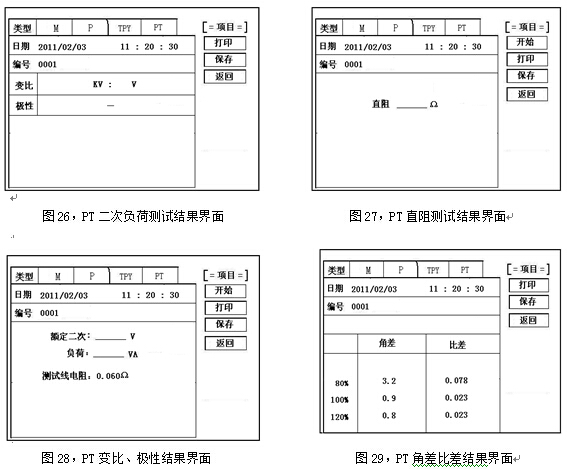

   2）、PT二次負荷結果見圖26。

   3）、PT直阻測試結果見圖27。

   4）、PT變比、極性測試結果見圖28。

   5）、PT直阻測試結果見圖29。

 九.數據查詢

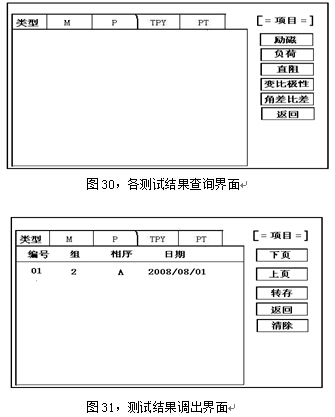

點擊數據查詢，進入如圖30所示界面，根據需要選擇“勵磁”、“變比”、“負荷”、“直阻”、“返回”等測試選項，選定測試項目后，進入圖31測試界面，顯示儀器中該項目下所保存的最新的測試結果。

 插上U盤，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘。

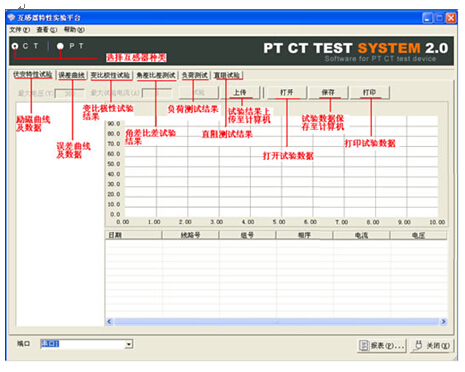

十、PC 機操作軟件使用說明

10.1、 將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄，打開Execute文件夾，選擇“Dqsy”文件，即為互感器測試軟件。

10.2、 將存儲試驗數據的U盤連接至計算機。

10.3、 打開“Dqsy”軟件（以CT為例），選擇互感器種類“CT”或“PT”。

10.4、 選擇“上傳”，則將試驗數據上傳至計算機，每次可上傳四組試驗數據，繼續選擇“上傳”，可選擇另四組試驗數據。上傳結束，可根據需要選擇“伏安特性試驗”、“誤差曲線”、“變比極性試驗”、“角差比差測試”、“負荷測試”、“直阻測試”等選項。

10.5、 選擇“保存”選項，則以“HTML”格式保存相應試驗數據，用IE瀏覽器即可查看，非常方便。

10.6、  選擇“打印”選項，則以報表的形式顯示結果，方便打印。

10.7、  PT勵磁特性測試結果，請參考上述CT操作。



附  錄

A. 低頻法測試原理

IEC60044-6 標準（對應國家標準 GB16847-1977）聲稱，CT的測試可以在比額定頻率低的情況下進行，避免繞組和二次端子承受不能容許的電壓。

CT伏安特性測量的原理電路如下圖：CT一次側開路，從二次側施加電壓，測量所加電壓 V 與輸入電流 I 的關系曲線。此曲線近似 CT 的勵磁電勢 E 與勵磁電流 I 的關系曲線。

設 CT勵磁繞組在某一勵磁電流 I 時的激磁電感為 L，激磁阻抗為 Z，則：

        V = I·Z

電感 L與阻抗 Z之間具有下述關系：

         Z = ω·L = 2πfL

則：V= I·2πfL

由公式中可見在某一激磁電感L時所加電壓V與頻率 f 成正比關系。

假設當 f = 50Hz時，為達到勵磁電流 Ix，所需施加的電壓 Vx為 2000V

Vx = Ix·2 π f L = 2000V，

若施加不同頻率：

f = 50Hz，Vx ＝ 2000V

f = 5Hz， Vx ≌ 200V

f = 0.5Hz，Vx ≌ 20V

由此可見需要使 CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低這就是變頻法的基本原理。

在此必須嚴格注意，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。

B.售后服務承諾：

本裝置保修三年，長期維護并提供備品備件，PC軟件終身免費升級。
