目 錄

一、設計用途  …………………………………………5

二、參考標準  …………………………………………5

三、主要特征  …………………………………………5

四、主要功能  …………………………………………5

五、技術參數  …………………………………………6

六、產品硬件結構  ……………………………………6

七、操作方式  …………………………………………8

八、CTC測試 ………………………………………… 8

九、PT測試 ……………………………………………14

十、數據查詢   ……………………………………… 18

十一、PC軟件   ………………………………………19

十二、附錄   ………………………………………… 20





前言

本手冊的目的是為了讓使用者熟悉、安全、正確、有效地操作使用互感器測試儀。參照這些指示將有助于防止危險、減少修理費用及由于不正常操作所導致的儀器故障。此外，還可以確保測試儀的可靠運作和使用周期。測試儀的使用必須遵照現有的關于防止事故發生和環境保護的各項相關標準所規定的所有

安全要求。

只閱讀測試儀使用手冊并不能免除您必須遵守相關的所有國家及國際的安全規程。用戶手冊必須在測試儀使用的現場時刻備有。所有使用和用測試儀工作的用戶必須閱讀它。除了要遵守使用手冊及本國和地方的一些關于防止事故發生的安全規程，還要注意用于安全和恰當工作的公認的技術流程，以及為保障自身安全的安全規則。

符號注釋

在本手冊中，不同的符號用于強調特定的安全/操作方式。 這些符號分列如下：



安全操作

   • 在將測試儀置入運行前，檢查測試儀是否有可見的損壞。

   • 不要在多雨或潮濕氣候下操作測試儀。

   • 不要在易爆氣體或蒸汽存在的環境下操作測試儀。

   • 在將測試儀投入操作前，確保通風口，電源開關和電源插座沒有被阻塞。

   • 測試儀的內部可能產生高電壓！ 因此，只有具備資質的人才允許打開測試儀。

   • 為了防止寄生電流或電壓，總是將測試儀的等電位地接到保護地。

     • 確保連接到測試儀的測試對象的端子不帶任何電位。在測試中，測試儀是測試對象的唯一電源。

     • 當測量互感器的變比時，請確保接線正確，否則在互感器內部可能產生危及生命的電壓，有可能損壞被測互感器和測試儀！

     • 如果測試儀或者任何附加裝置或是附件看起來不能正常工作，請停止使用。

 注意：

1、為了人身及設備安全，使用前請?jiān)敿?xì)閱讀說明書，并嚴格參照要求規范操作。

2、試驗前請將儀器可靠接地。

     3、本測試儀為互感器離線測試裝置，在對互感器進行各項試驗時，請務必將互感器各端子上的連接線斷開，保證互感器完全處于離線狀態。

4、CT變比極性試驗時，應將不檢測的二次繞組短接。

5、做PT伏安特性試驗時，一次繞組的零位端接地。

6、實驗中嚴禁觸碰所有測試端子。

  本公司保留對此說明書修改的權利，產品與說明書不符之處，以實際產品為準。



一、設計用途

     設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

二、參考標準

     GB 1207-2006、GB 1208-2006

三、主要特征

          • 支持檢測CT和PT

     • 滿足 GB1207、GB1208等規程要求.

     • 無需外接其它輔助設備，單機即可完成所有檢測項目.

     • 自帶微型快速打印機、可直接現場打印測試結果.

     • 采用智能控制器，操作簡單.

     • 大屏幕液晶，圖形化顯示接口.

     • 按規程自動給出CT/PT（勵磁）拐點值.

     • 自動給出5%和10%誤差曲線.

     • 可保存3000組測試資料，掉電后不丟失.

     • 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.

     • 小巧輕便≤22Kg，非常利于現場測試.

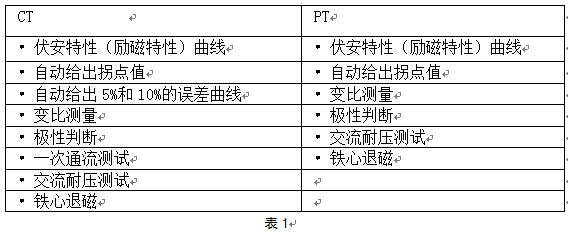

四、測試儀主要測試功能：（見表1）

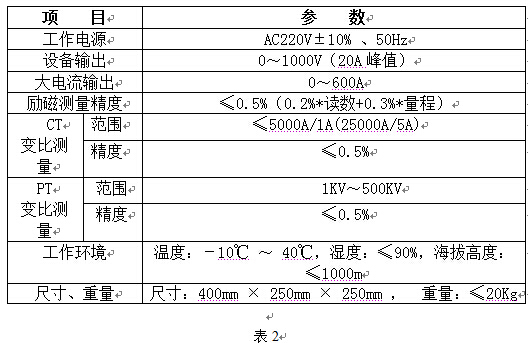

五、測試儀主要技術參數： （見表2）



5.1．工作條件要求

          1、輸入電壓 220Vac±10%、額定頻率 50Hz；

          2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證安全；

          3、參數對應的環境溫度是23℃±5℃；

            4、保證值在出廠校驗后一年內有效。

 六、產品硬件結構

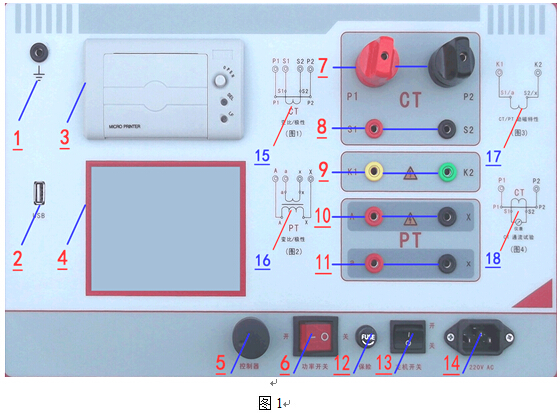

 6.1．面板結構: （圖1）



 6.2．面板注釋：

  1 —— 設備接地端子

  2 ——通訊口

  3 ——打印機

  4 ——液晶顯示器

  5 ——控制器

  6 ——過流保護（功率）開關

  7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口

  8 ——S1、S2：CT變比/極性試驗時，二次側接入端口

  9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口

  10 ——A、X ：PT變比/極性時，一次側接入端口

  11 ——a、x ：PT變比/極性時，二次側接入端口

  12 ——設備保險

  13 ——主機電源開關

  14 ——主機電源插座

  15 、16、17、18——主要功能接線簡圖

  七、操作方式及主界面介紹

  1、控制器使用方法

控制器有三種操作狀態：“左旋”，“右旋”，“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。

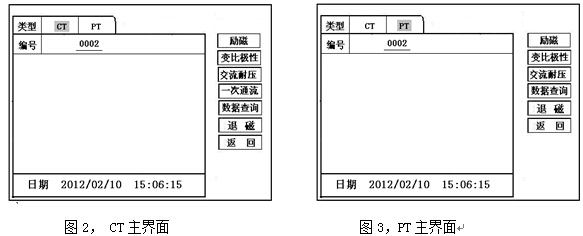

  2、主菜單 （見圖2）

主菜單共有“勵磁”、“變比極性”、 “交流耐壓”、“一次通流” 、“數據查詢”、“退磁”、“返回”7種選項，可以使用控制器進行選擇和設置。



 八、CT測試

      進行電流互感器勵磁特性、變比、極性、一次通流、交流耐壓、退磁測試時請移動光標至CT，并選擇相應測試選項。

   1、CT勵磁(伏安)特性測試

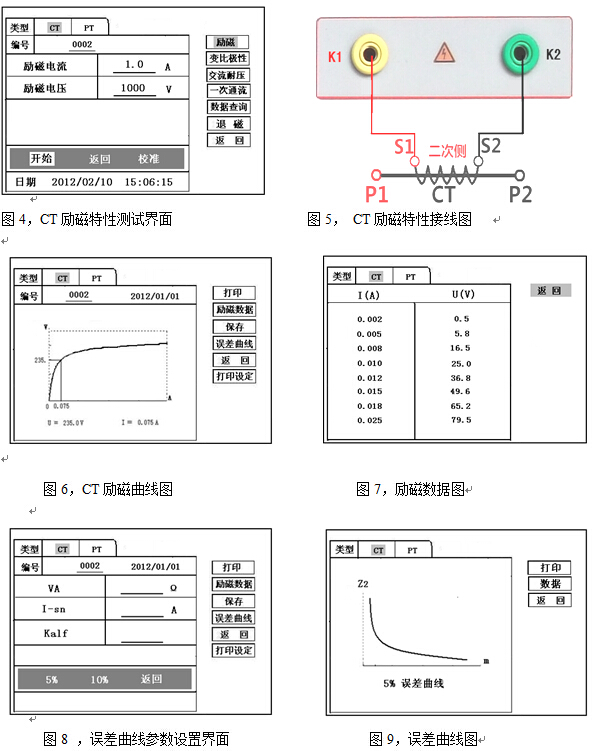

      按“勵磁”鍵后，即進入測試界面如圖4。

參數設置：

勵磁電流：設置范圍（0—20A）為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。

勵磁電壓：設置范圍（0—1000V）為儀器輸出的最高設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。

          1）、接線方式：

接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。接線無誤后，合上“功率開關”，按“開始” 鍵后，即開始測試（見圖5）。

    試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。

    注意：校準功能：主要用于查看設備輸出電壓電流值，不用于測試項目，詳情見附錄一。



  伏安特性（勵磁）測試結果操作說明

  試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：

         打印：控制器選擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提高效率。

             勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“返回”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達最后一頁。

           保存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。

             誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。

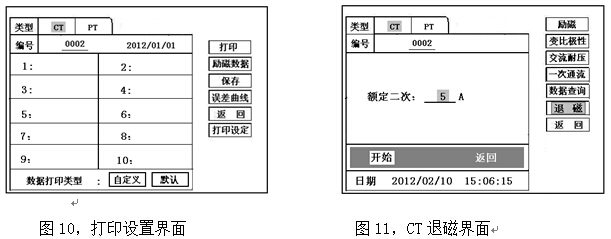

             打印設置：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”設定需打印的電流值，或選擇“自定義”。

以下四項為誤差曲線計算時的設置項：

VA：CT二次側阻抗值。

額定電流：CT的二次側額定電流

Kalf：限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。

5%誤差曲線：自動計算出5%誤差曲線數據并顯示誤差曲線。

10%誤差曲線：自動計算出10%誤差曲線數據并顯示誤差曲線。

誤差曲線界面中有三個選項：

打印 ：可打印出誤差曲線圖及數據；

數據 ：可顯示出誤差曲線相關數據，查看方式同伏安特性數據。

返回 ：可返回上一層菜單。



2、退磁試驗

1）參數設置：

在CT主界面中，選擇“退磁”后，進入測試界面見圖11，設置

二次側額定電流： 1A或5A。

2）試驗：

接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始退磁。退磁過程中光標在“測試”選項上不停閃爍，直至試驗完畢，裝置會自動停止，界面提示“退磁完畢”。

3、CT變比極性試驗

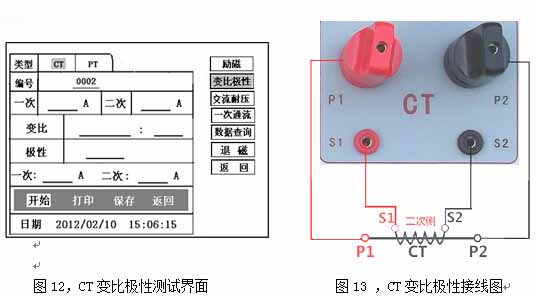

1）參數設置：測試界面見圖12。

一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的最大電流；

二次側額定電流： 1A或5A。

2）開始試驗：

按照圖13進行接線，CT一次側接P1、P2，CT二次側接S1、S2。進入CT“變比極性”測試界面，如圖12。設置完成后，合上“功率開關”，移動光標“開始”選項，按下控制器，試驗即開始。試驗過程中光標在“測試”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，并顯示變比極性測試結果。實驗結束后可以選擇 “保存” 、“打印”及“返回”。

儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。





4、CT一次通流試驗

1）設置好通流電流0～600A，如圖14。

2）開始試驗： 參照圖15進行 接線，CT一次側接P1、P2，CT二次側接S1、S2。設置好通流電流后，合上“功率開關”，移動光標至“開始”選項，按下控制器，

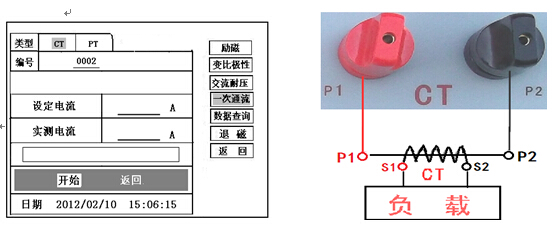

圖14、CT一次通流測試界面                                                 圖15、CT一次通流接線圖



5、CT交流耐壓試驗

1）參數設置：　

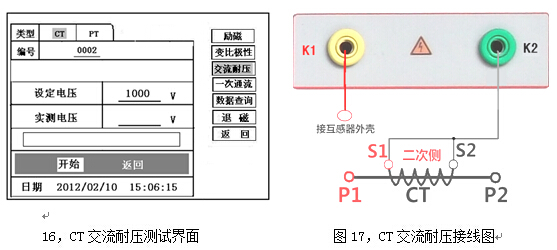

在CT主界面中，選擇“一次通流”后，進入測試界面（圖16），

    設置好設定電壓值：0～1000V。

2）實驗：

接線圖見圖17，被測CT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。



 九、PT測試

 進行電壓互感器勵磁特性、變比、極性、交流耐壓測試時，請移動光標至PT，并選擇相應測試選項。

1、PT勵磁（伏安）特性測試

1)、參數設置

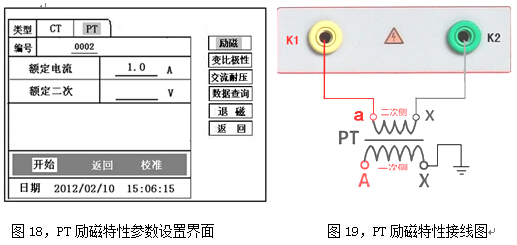

按“勵磁”鍵后，即進入測試界面如圖18。

    勵磁電流（0～20A）：

輸出電流為儀器輸出的最高設置電流，如果實驗中電流達到設定值，將會自動停止升流。通常1A即可測試出拐點值。

    勵磁電壓：根據額定二次設置：100V、100/√3、100/3、150V、220V。

2）、接線方式：

接線圖見（圖19），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的K1、K2 ，電壓互感器的一次繞組的零位端接地。接線無誤后，按“開始” 鍵后，即開始測試。

試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線



3）、PT（勵磁）測試結果操作說明

    請參考CT測試結果說明.

2、PT退磁試驗

1)、參數設置

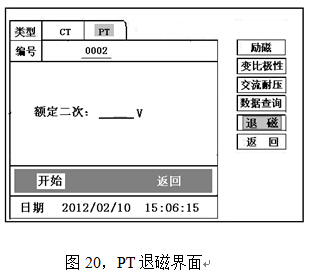

在PT測試主界面中，選擇進入“退磁”試驗界面（如圖20），

設置額定二次電壓值：100V、100/√3、100/3、150V、220V。

2）、試驗：

參照圖19接線，測試儀的為電壓輸出端，試驗時將K1、K2分別接互感器的K1、K2 ，電壓互感器的一次繞組的零位端接地。檢查接線無誤后，合上功率開關，選項“開始” 選項后，即開始退磁。

退磁過程中時，光標在“停止”選項上，并不停閃爍，當測試儀檢測完畢后，，裝置退磁會自動停止，界面提示“退磁完畢”。



  3、PT變比極性試驗

    1）參數設置：測試界面見圖21。

    一次：0～1000V。

    二次：100V、100/√3、100/3、150V、220V。

2）開始試驗：

按照圖22進行接線，PT一次側接A、X，PT二次側接a、x。進入PT“變比極性”測試界面，如圖21。設置二次側額定電壓及編號后，旋轉控制器將光標移動至“開始”選項，按下控制器，試驗即開始。試驗過程中光標在“測試”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，并顯示變比極性測試結果。實驗結束后可以選擇 “保存” 、“打印”及“返回”。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。



4、CT交流耐壓試驗

1）參數設置：　

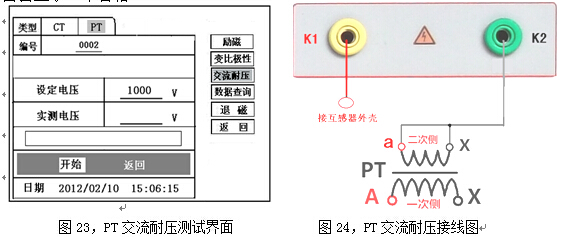

在CT主界面中，選擇“一次通流”后，進入測試界面（圖23），

設置好設定電壓值：0～1000V。

2）實驗：

接線圖見圖24，被測CT二次側短接與測試儀電壓輸出口K1連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示“不合格”。



  十、數據查詢

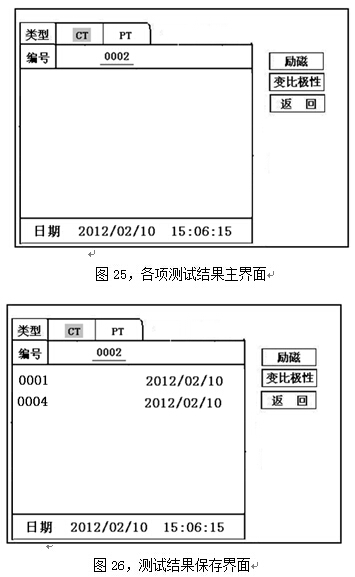

點擊數據查詢，進入如圖25所示界面，根據需要選擇“勵磁”、“變比極性”、“角差比差”、返回”等測試選項，選定測試項目后，進入圖26測試界面，顯示儀器中該項目下所保存的最新的測試結果。插上U盤，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘。

   警告：1、在數據轉存過程中，嚴禁拔出U盤，否則對U盤或設備造成永久性損壞。

          2、U盤轉存文件時，U盤內不應有與測試儀內需要轉存的文件同名的文件，否則此文件會轉存失敗。



   十一、PC 機操作軟件使用說明 （圖27）

         11.1、 將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄，打開Execute文件夾，選擇“Dqsy”文件，即為互感器測試軟件。

       11.2、 將存儲試驗數據的U盤連接至計算機。

  11.3、 打開“Dqsy”軟件（以CT為例），選擇互感器種類“CT”或“PT”。

         11.4、 選擇“上傳”，則將試驗數據上傳至計算機，每次可上傳四組試驗數據，繼續選擇“上傳”，可選擇另四組試驗數據。上傳結束，可根據需要選擇“伏安特性試驗”、“誤差曲線”、“變比極性試驗”、“角差比差測試”、“負荷測試”、“直阻測試”等選項。

         11.5、 選擇“保存”選項，則以“HTML”格式保存相應試驗數據，用IE瀏覽器即可查看，非常方便。

  11.6、 選擇“打印”選項，則以報表的形式顯示結果，方便打印。

  11.7、 PT勵磁特性測試結果，請參考上述CT操作。



  附  錄

          附錄一、 “校準”測試方法（以CT為例）



              1）參數設置：

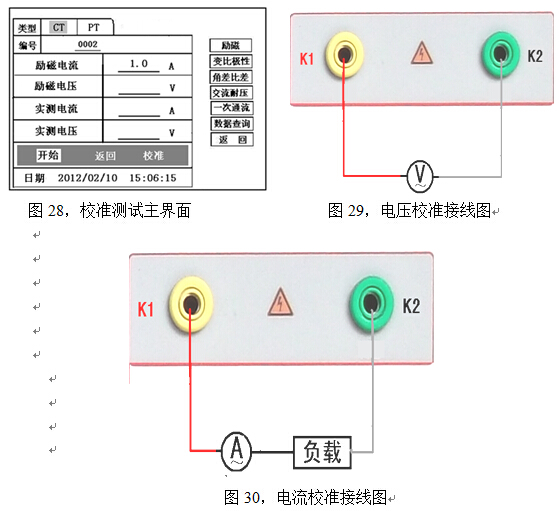

進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖28），設定好勵磁電流值：0.1A ～ 5A;勵磁電壓值：1V～1000V。

 2）開始：

電壓校準試驗參照圖29進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖28界面。

電流校準試驗參照圖30進行接線，電壓設定值略高于【電流設定值（A）*負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖28界面。



附錄二、誤差曲線說明

根據互感器二次側的勵磁電流和電壓計算出的電流倍數（M）與允許二次負荷（ZII）之間的5%、10%誤差曲線的數據中也可判斷互感器保護繞組是否合格：

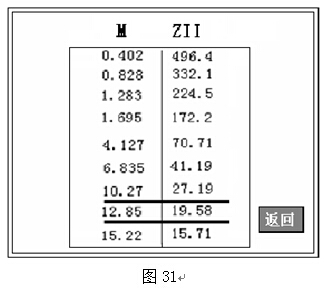

1）在接近理論電流倍數下所測量的實際負荷大于互感器銘牌上理論負荷值，說明該互感器合格如圖31數據說明；

2）在接近理論負荷下所測量的實際電流倍數大于互感器銘牌上的理論電流倍數,也說明該互感器合格如圖31數據說明；



保護用電流互感器二次負荷應滿足5%誤差曲線的要求，只要電流互感器二次實際負荷小于5%誤差曲線允許的負荷，在額定電流倍數下，合格的電流互感器的測量誤差即在5%以內。二次負荷越大，電流互感器鐵心就越容易飽和，所允許的電流倍數就越小。因此，5%誤差曲線即n/ZL曲線為圖9所示曲線。在圖31中例所示（所測保護用CT為5P10 20VA）：其中5為準確級（誤差極限為5％），P為互感器形式（保護級），10為準確限值系數（10倍的額定電流），20VA表示額定二次負荷（容量）。電流倍數為10.27倍（接近10倍）時，所允許的二次負荷為27.19Ω,大于該CT的額定負荷20VA(20VA/1=20Ω),通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω) 所允許的二次負荷為27.19Ω,大于該CT的額定負荷20VA(20VA/1=20Ω),通過該數據可判斷該互感器合格。另外，在二次負荷為19.58Ω(接近20Ω)時，所允許的電流倍數為12.85倍，大于該CT的額定電流倍數（10倍），通過該數據也可判斷該互感器合格。其實，只要找出這兩個關鍵點中的任意一個，即可判斷所測互感器是否合格。

如果10％誤差不符合要求一般的做法有：

  l增大二次電纜界面積（減少二次阻抗）

  l串接同型同變比電流互感器（減少互感器勵磁電流）

  l改用伏安特性較高的繞組（勵磁阻抗增大）

  l提高電流互感器變比（增大勵磁阻抗）





誤差曲線計算公式：

M =（I*P）/N                   ZII =（U-（I*Z2））/(K*I)

I 電流                          U 電壓

N=1  (1A額定電流)              I 電流

N=5  (5A額定電流)              Z2 CT二次側阻抗

P=20 （5％誤差曲線 ）           K=19（5％誤差曲線.1A 5A額定電流）

P=10 （10％誤差曲線 ）          K=9 （10％誤差曲線.1A 5A額定電流）
