目  錄

 一、概述…………………………………………………3

 二、工作原理……………………………………………3

 三、技術指標……………………………………………3

 四、使用方法……………………………………………4

 五、注意事項……………………………………………5

 六、產品附件清單………………………………………6

一．概述

直流電阻測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。是測量電力變壓器等各種感性負載電阻及低壓開關接觸電阻、電線電纜或焊縫接口電阻的理想儀器，其測量速度比電橋快一百多倍。儀器內裝可充電電池組（12V），交、直流兩用，便于現場及野外測試。

二．工作原理

本儀器內有一個能產生直流電流的恒流源。在測量電阻時，恒流從I_＋、I_－端向被試品饋入恒流，該電流在被測體上產生相應的電壓值，這一電壓值在V_＋、V_－端取回本機，經放大后，直接用四位半LCD數字顯示被試品的電阻值。

三．技術指標

1、使用條件：

環境溫度：0℃～40℃

相對溫度：≤85％RH

2、測量范圍：1mΩ～20mΩ;20～200mΩ;0.2～2Ω;  20～200Ω;200Ω～2kΩ

3、測量精度：０.5級

4、分辨率：1μΩ

5、恒流源：1.00A（1uΩ～2Ω）、0.10A(2Ω～20Ω)、0.01A（20Ω～200Ω），0.001A（200Ω～2KΩ）

6、電流表頭顯示范圍：0.10A～1.00A

7、工作電壓

直流  12V～16.8V（2.2Ah）鋰離子可充電電池      交流 AC220V 50 HZ (±10 %)。

8、功耗：≤15W

9、外形尺寸：335×275×175mm

10、重量：2.8kg

四．使用方法

1.電源

本儀器為測試提供的電源的兩種：AC220V／DC12V。在強電磁場干擾的情況下，建議最好使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

A：直流電源測試：

開啟電源開關，LCD點亮，相應2kΩ檔位指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關，相應的指示燈熄滅，再轉換測試夾，進行再次測試。（在按下“啟停”鍵后測試時，將禁止換其他檔位，需在停止測試后換其他擋位）

B、交流電源測試：

接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關（AC220V），相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。

Ｃ、充電：

接上交流AC220V電源，“充電“指示燈閃動，表示正在對機內的可充電池進行充電工作，電池充滿后指示燈長亮。儀器在使用直流時也可根據“電量指示”了解電量的多少隨時充電，儀器使用交流電源測試,同時也在對機內電池進行充電。（儀器設計了充電保護電路，不會有過充現象產生）

2.測試線的聯接方法：

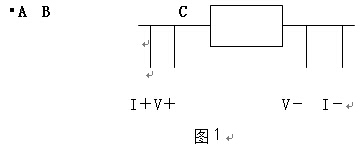

將儀器的I_＋、V_＋、V_－、I_－端子與被試品按圖1的方法聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx    (注意：B、C之間不要反向)。

在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當?shù)膶?dǎo)線將測試線加長。

3.測量：

本儀器在回路未接好的情況下開機表頭顯示“E0000”。按圖1方法接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈最好將其短路，以免電磁干擾。

4.放電：

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

五．注意事項

1.儀器在使用完直流電源測試后，應及時對機內的電池進行充電維護。

2.在直流測試過程中，發現欠壓指示燈亮，應停止使用直流電源，改用交流電源測試。

3.儀器長期不用時，應定期（兩個月）對儀器內的電池組進行充電維護，一般充電14小時左右，直至“充滿”指示燈亮為止。

4.本儀器應避免受潮、跌落、暴曬等。

六．產品附件清單

１．儀器主機        １臺

２．測試線          １套

３．交流電源線      １根

４．產品使用說明書  １本

５．合格證          １張。
