目  錄

一、概述…………………………………………………3

二、技術參數……………………………………………4

三、功能介紹……………………………………………5

四、操作步驟……………………………………………20

五、注意事項……………………………………………29

六、附錄…………………………………………………30





一、概述

    變壓器容量-損耗測試儀是我公司研發人員專門針對不良電力用戶偷逃基本電費、私自增容問題而研發設計的新型儀器，是專門用于變壓器容量、特性參數測量的高精密儀器。本產品采用彩色大屏幕液晶顯示器，中文顯示，簡便快捷的菜單式操作，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量200臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。

本儀器為多功能測量儀器，相當于往常兩種測試儀器：即有源變壓器容量-損耗測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓等一系列工頻參數進行精密的測量。

本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的提升。

功能特點

l        可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷

l        結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據

l        所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高

l        變壓器特性測量中，電壓最大量程可達750V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器

l        變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍

l        大屏幕、高亮度液晶顯示，全中文菜單及操作提示，實現了非常友好的人機對話界面；寬溫度、亮度可調節式液晶屏，可適應不同環境溫度

l        根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考（本儀器目前只可對三相油浸式變壓器配、電變變壓器進行性能水平代號。其他種類的變壓器，所推測結果無效）

二、技術參數

1、內置電源輸出范圍

   電壓：0～10V

   電流：0～10A

2、特性測試電源輸入范圍

   電壓：0～750V

   電流：0～100A

3、測試精確度

   電壓、電流：±0.2%

   功率：±0.5%（CosΦ>0.1）, ±1.0%（0.02<CosΦ<0.1）

4、工作溫度

   -20℃～+60℃

5、充電器電源要求

    市電 AC160V～265V

6、絕緣度

    ⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ

    ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘

7、體積

    32cm×25cm×12cm

8、重量

    2.5㎏

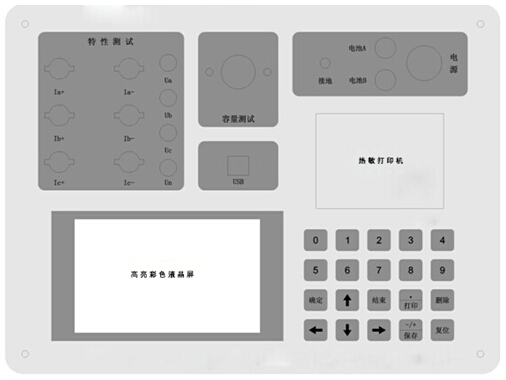

      圖一  操作面板布置示意圖



三、功能介紹

1、操作面板示意圖

本儀器操作面板如圖一所示：包括打印機、液晶屏、鍵盤、容量測試接線孔、特性測試接線柱以及數據上傳通訊借口等。



2、主菜單

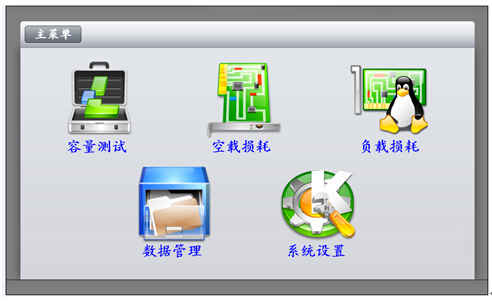

打開電源開關后，自動進入進入主菜單界面（圖二）。

                         圖二   主菜單界面

主菜單中主要包括：“容量測試”、“空載損耗”、“負載損耗”、“管理查詢”、“系統設置”等五項。用戶可以通過“↑”、“↓”、鍵來選定所需功能，并單擊“確定”鍵進入。

同時，儀器根據系統內部時鐘芯片，準確顯示系統當前時間。

3、容量測試

3.1容量參數設置

在主菜單界面選定“容量測試”項，并單擊“確定”鍵，進入容量測試前的參數設定界面，共有10項內容（圖三）。

一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。通過數字鍵盤直接輸入。單位為kV。

二次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。通過數字鍵盤直接輸入。單位為kV。

一次電壓、二次電壓的可輸入值不高于500kV，同時如果輸入的數值不包括在下列電壓等級時，儀器自動將“變壓器類型”改變?yōu)椤胺菢俗儔浩鳌薄�測試“非標變壓器”的容量時，需要輸入被測變壓器的“阻抗電壓”，才能進行準確的變壓器容量測量。

本儀器包含的變壓器電壓等級包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12項（/前方為變壓器的一次額定電壓，/后為變壓器的二次額定電壓）。

變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(11)配變”、“S7.S9(11)電變”、“S13配變”、“包封干式變壓器”、“非包封干式變壓器”、“非標變壓器”等七個備選項。其中，“非標變壓器”的概念是指，所測變壓器的額定電壓未在上表所列出的電壓等級范圍之內的變壓器、非配電變壓器的特種變壓器等等變壓器。當選用“S7.S9(11)配變”或“S7.S9(11)電變”項時，容量測試完畢后，系統將根據測得的被試品的負載損耗，來推定被試變壓器究竟屬于哪一種類型的變壓器，以供工作人員參考。另外S9(11)配變與S9(11)電變的不同，請參考國標JB/T3837－1996關于變壓器性能水平代號的規定。該項值通過單擊“←”、“→”鍵改變。

阻抗電壓：當測試“非標變壓器”時，輸入準確地阻抗電壓，才能進行準確地容量測量。可以直接用數字鍵輸入數據。當測試“非標”以外的其他變壓器時，該項將根據額定電壓和變壓器類型顯示國標阻抗電壓。一般情況下該項值無需修改，即可進行正常的容量測試。只有當試品變壓器銘牌所標阻抗電壓與該項所顯示值相差較大時，則建議改變其值，使其更接近銘牌所標注的“阻抗電壓”值，將更有助于變壓器容量的測試。

當前溫度：容量測試時需要進行溫度校正，所以，需要在此輸入當前溫度。一般輸入的值為被試變壓器陰面的溫度值再增加10℃。可以直接通過數字鍵輸入溫度值。

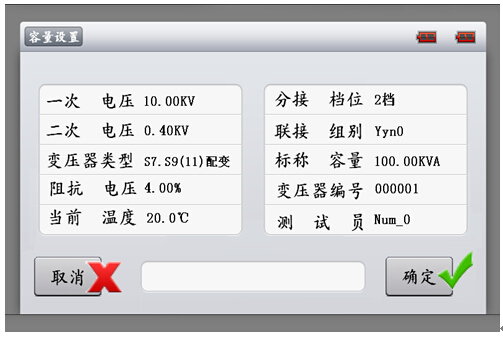

           圖三  容量測試設置界面

分接檔位：被試變壓器的分接開關的位置。配變通常都有三個分接檔位，其中2檔為標準分接。進行容量測量時，請保持被試變壓器的分接開關位置與該項設置值相同。如被試變壓器分接檔位不是三個的時候，請將該項設定為2檔，同時變壓器的分接開關接至標準分接檔位，方可進行容量測試。該項值通過單擊“←”、“→”鍵改變。

聯結組別：根據變壓器的內部接線方式可以分為多種不同的連接組別。測量前請準確輸入被試變壓器的聯結組別。主要包括“Yyn0”、“Dyn11”、“Yzn11”、“Yd11”、“YNd11”等項。通過單擊“←”、“→”鍵改變該項的值。

標稱容量：作為測量結果的參照，此處請輸入所測變壓器的標稱容量。以便于測得的容量形成對照。本項通過數字鍵直接輸入即可。

變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

測試員：此處輸入測試人員的編號，以便測試檔案的存檔、查閱。該項通過數字鍵輸入。

以上各項均設定完畢，并正確接線后（參照后面詳細說明），單擊“確定”鍵既可進行容量測試。

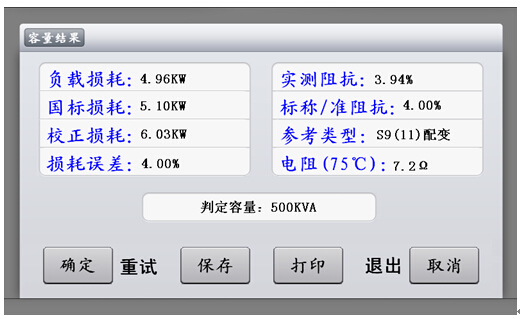

3.2容量測試結果

測試結果界面如圖四所示。主要包括以下幾項：

                          圖四  容量測試結果

負載損耗，當前測試條件下實際測得的負載損耗；

國標損耗，如測得容量歸檔，則顯示所歸檔位的變壓器國標負載損耗值；

校正損耗，將測得的負載損耗校正到額定試驗條件下所得到的負載損耗值；

損耗誤差，校正損耗與國標損耗的誤差百分數；

實測阻抗，當前試驗條件下的被試變壓器的阻抗電壓；

標稱/準阻抗，容量測試過程中所用的阻抗電壓值；

判定容量，當測得的變壓器容量可以歸檔，該項將顯示歸檔后的容量值。當測得的變壓器容量無法歸檔時，該項不顯示；

實測容量，該項顯示實際測量的變壓器的容量。當實測容量可以歸檔時，該項不顯示；

參考類型：當容量測試前的參數設定時，變壓器類型設定為“SJ.S7.S9(11)配變”或“S7.S9(11)電變”時，此處將顯示系統所推定的被試變壓器的類型，如 SJ配變，或S7配變（或電變），或S9(11)配變（或電變）。以供工作人員參考。當所測容量無法歸檔時，此處顯示“――――”。

電阻（75℃），顯示校正到75℃額定條件下，被試變壓器的短路電阻。

測試完畢后，單擊“保存”鍵，即可將所測結果保存到儀器內，以備以后查閱；單擊“打印”鍵，即可將所測結果打印出來；單擊“結束”鍵，即可返回容量測試的參數設定界面；單擊“確定”鍵，即可以重新進行容量測試。

4、空載測試

在主菜單界面選定“空載測試”項，并單擊“確定”鍵，進入空載測試設置界面（圖五）。空載測試是需要外配交流電源（包括升壓、調壓、升流設備）的測試。

 4.1參數設置

進行空載測試前，需要設定一些必要的參數。在空載測試設置界面，通過“↑”、“↓”鍵移動光標，選中需要修改的設置項。

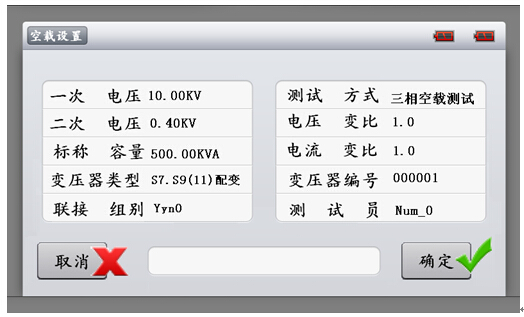

                   圖五  空載測試參數設置界面

涉及到的參數分別有：一次電壓、二次電壓、標稱容量、變壓器類型、聯結組別、測試方式、電壓變比、電流變比、變壓器編號、測試員等十項。除“變壓器類型”、“聯結組別”、“測試方式”項是通過“←”、“→”鍵選擇適當值以外，其余各項均通過數字鍵直接輸入數據。

一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。通過數字鍵盤直接輸入。單位為kV。

二次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。通過數字鍵盤直接輸入。單位為kV。

標稱容量，即為被試變壓器的額定容量；

變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(11)配變”、“S7.S9(11)電變”、“S13配變”、“包封干式變壓器”、“非包封干式變壓器”、“非標變壓器”等七個備選項。

聯結組別：即所測變壓器的聯結組別方法，請參照銘牌按“←”、“→”鍵選擇；

測試方式：目前本項包含的內容有“三相空載測試”、“兩元件法測試”、“單相空載測試”三種，具體的接線方式參見后面的詳細說明。

電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。

電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。

變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

測試員：此處輸入測試人員的編號，以便測試檔案的存檔、查閱。該項通過數字鍵輸入。

當您輸入正確數據后，即可單擊“確定”鍵保存數據。單擊“結束”鍵，即可取消本次輸入。再次單擊“結束”鍵，即可返回空載測試主界面。

4.2三相空載測試

在空載測試主菜單界面，通過“↑”、“↓”、“←”、“→”鍵移動光標，修改“測試方式”為“三相空載測試”項，并單擊“確定”鍵，即可進行三相空載測試。具體接線方法參見后面的具體說明。

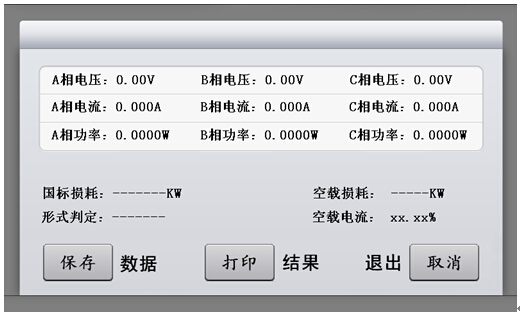

 圖六  三相空載測試

測試結果（圖六），同時將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)。其余的結果項有校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。

做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“確定”鍵，實現測試數據的鎖存。

4.3 兩元件法空載測試

在空載測試主菜單界面，通過“↑”、“↓”、“←”、“→”鍵移動光標，修改“測試方式”為“兩元件法測試”項，并單擊“確定”鍵，即可進行兩元件法空載測試。具體接線方法參見后面的具體說明。

 圖七  兩元件法空載測試

測試結果（圖七），同時將顯示ab、cb的電壓(Uab、Ucb)、電流(Ia、Ic)、有功損耗(Pab、Pcb)。其余的結果項有校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。

做兩元件法空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“確定”鍵，實現測試數據的鎖存。

4.4 單相空載測試

在空載測試主菜單界面，通過“↑”、“↓”、“←”、“→”鍵移動光標，修改“測試方式”為“單相空載測試”項，并單擊“確定”鍵，即可進行兩元件法空載測試。具體接線方法參見后面的具體說明。

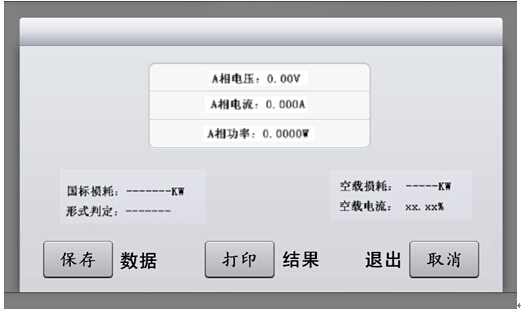

 圖八  單相空載測試

測試結果（圖八），同時將顯示A相電壓、A相電流、A相有功損耗。其余的結果項有校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。

做單相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“確定”鍵，實現測試數據的鎖存。

5、負載測試

“負載測試”與“空載測試”的各個界面和各項操作基本相似。下面只詳細描述一下不同之處，相同之處不再重復。

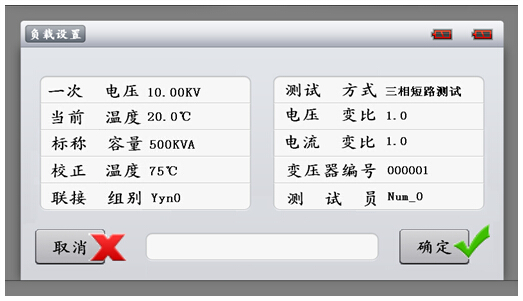

                        圖九  負載測試參數設置界面



5.1參數設置

進行負載測試前，需要設定一些必要的參數。在負載測試設置界面，通過“↑”、“↓”、“←”、“→”鍵移動光標，即可進入“參數設置”界面（圖九）。

一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。通過數字鍵盤直接輸入。單位為kV。

當前溫度：該值用于將測試到的負載損耗校正到標準負載試驗條件（如75℃）下，負載損耗的校正公式為：，其中K代表電阻溫度系數。其算法為：，式中t為測試時的實際溫度。阻抗電壓的溫度校正公式為： ，式中代表當前溫度下實際測得的阻抗電壓百分比，代表當前溫度下的實際測得的負載損耗，表示被測變壓器的實際額定容量。請用紅外測溫儀測量被測變壓器的當前溫度。并通過數字鍵輸入。

標稱容量：即為被試變壓器的額定容量；

校正溫度：正如“當前溫度”項中提到的，負載損耗實驗需要將結果進行校對，校對到統一的溫度范圍，此處即為那個統一的溫度范圍。一般油浸式變壓器的校正溫度為75℃，而干式變壓器則有多種不同的校正溫度。

聯結組別，即所測變壓器的聯結組別方法，請參照銘牌按“←”、“→”鍵選擇；

測試方式：本項包含的內容有“有源三相負載”、“三相負載測試”、“單相負載測試”、“兩元件法測試”等四種，具體的接線方式參考后面的說明。

電壓變比，當所測量的電壓值超過本儀器本身量程后，用戶可以外擴電壓互感器，進行量程擴展。此參數為外擴電壓互感器的變比值（如：10kV/0.1kV的電壓互感器，應輸入100）。當未用外擴電壓互感器時，請輸入1。

電流變比，與電壓變比的意義相似。當所測電流超過儀器本身量程后，可以外擴電流互感器，來進行量程擴展，該參數為外擴電流互感器的變比值（如：100A/5A的電壓互感器即可輸入20）。同樣，當未用外擴電流互感器時，請輸入1。

變壓器編號：共6位數的變壓器編號。主要是為了便于變壓器的管理、查閱。該項值通過數字鍵輸入。

測試員：此處輸入測試人員的編號，以便測試檔案的存檔、查閱。該項通過數字鍵輸入。

當您輸入正確數據后，即可單擊“確定”鍵保存數據。單擊“結束”鍵，即可取消本次輸入。再次單擊“結束”鍵，即可返回空載測試主界面。

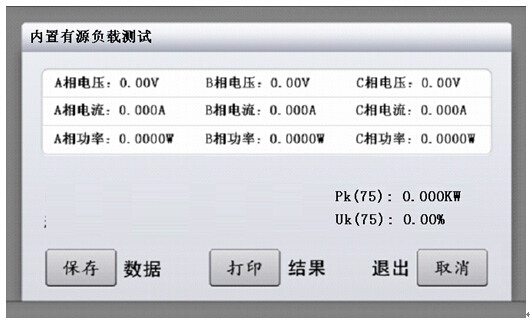

5.2 有源三相負載測試

“有源三相負載”方式是采用儀器內置三相電源作為測試電源。結果顯示的是校正）后的阻抗電壓Uk、校正后的負載損耗Pk(75)。此處的校正是指非額定電流下負載試驗所測得的負載電壓和負載損耗，校正到額定電流下，同時溫度校正到標準試驗條件下(如75℃)的數值。負載測試中的校正均為此意，不再重復。請參看圖十。



                          圖十  有源負載測試界面



5.3 三相負載測試

   “三相負載測試”、“有源三相負載”的功能基本相同，所不同的就是測試電源選取的方式，“有源三相負載”方式是采用儀器內置三相電源作為測試電源。而“三相負載測試”方式采用的是外置電源作為測試電源。具體接線方法請參考后面的詳細描述。

測試并顯示的內容與“有源三相負載測試”都是相同。不再重復描述。

需要注意的是，當測試過程中，短路電流達到被測變壓器的額定電流時，儀器將自動鎖存結果。一旦測試結果被鎖存，就可以將測試電源停掉。在測試過程中，通過點擊“確定”鍵也可以臨時鎖存測試結果。

5.4 其他負載測試

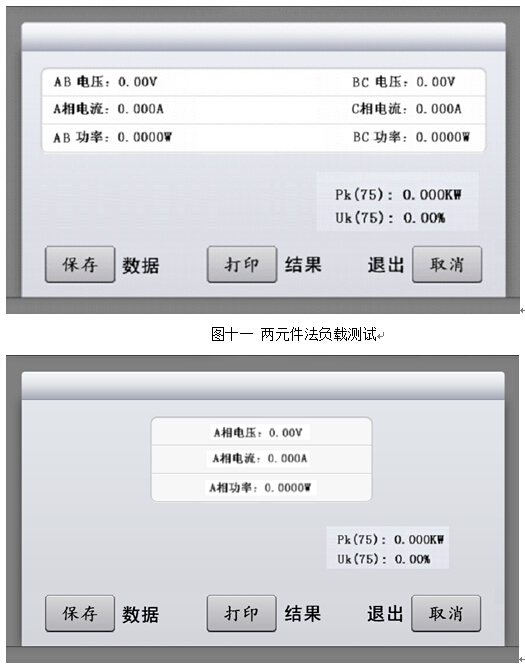

“兩元件法負載測試”、“單相負載測試”也主要是在接線方式上存在差異，請具體參看后面的具體接線說明。

在測試結果方面，基本是相同的。參考圖十一、圖十二。



圖十二  單相負載測試

需要注意的是，當測試過程中，短路電流達到被測變壓器的額定電流時，儀器將自動鎖存結果。一旦測試結果被鎖存，就可以將測試電源停掉。在測試過程中，通過點擊“確定”鍵也可以臨時鎖存測試結果。

8 數據管理

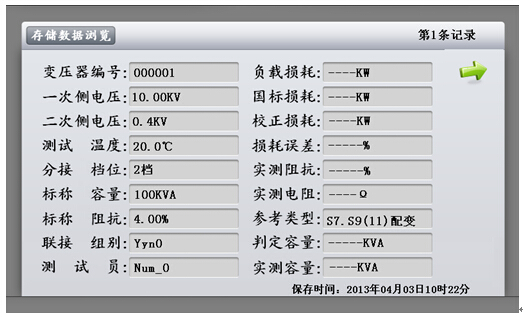

在主菜單界面選定“數據查詢”項，并單擊“確定”鍵，進入數據查詢界面（圖十三、圖十四）。

此處顯示的數據均為保存的測試結果數據。當保存有“空載測試”或“負載測試”的數據時，圖十三的右下角將顯示“→”，此時，通過按“←”、“→”鍵可以查看容量測試、空載測試、負載測試的各項測試結果。用“↑”、“↓”進行翻頁察看其他變壓器的存儲記錄。單擊“打印”鍵可以打印當前頁數據。單擊“刪除”鍵，可以刪除當前記錄或全部記錄。單擊“結束”鍵，即返回主菜單。

                           圖十三  存儲數據瀏覽界面—1

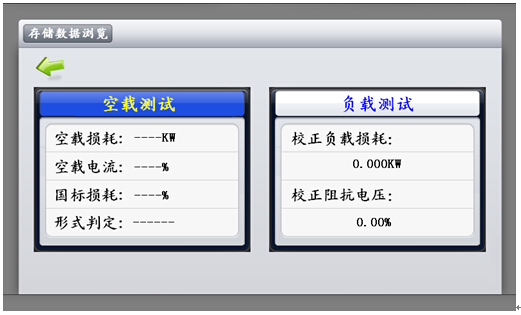

                       圖十四  存儲數據瀏覽界面—2



9、數據上傳

當需要將數據上傳到上位機數據庫時，請首先打開儀器電源，然后通過數據線將本儀器與電腦連接正確。并根據提示安裝好驅動程序。運行容量通訊軟件，選擇對應的COM口，然后單擊工具欄中的“上傳”按鈕，打開上傳界面，單擊“上傳數據”，此時，即可將本儀器內存儲的以往測試數據上傳到計算機中。關于容量上位機通訊軟件的使用方法，請參考其使用說明。

四、操作步驟

1、基本概念介紹

空載測試：從變壓器的某一級繞組（一般從二次低壓側）施加額定頻率（一般為50Hz的正弦波）額定電壓的交流電，其余繞組開路，測量結果主要包括空載電流和空載損耗。如果測試條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下進行測試。但測量結果誤差會比較大。一般只用于檢查變壓器有無故障。只有測試電壓達到額定電壓的70%以上時，才可測量到較準確的空載電流和空載損耗。

負載測試：將變壓器的某一級繞組（一般將低電壓大電流側）短接，從另一側（一般為高壓側）線圈的額定分接頭處接入額定頻率（一般為50Hz的正弦波）的交流電壓，使測試端繞組中的電流達到額定電流值。然后測量負載損耗和負載電壓。

2、變壓器容量測試及有源負載測試的接線方法

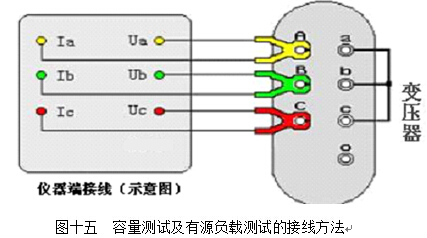

如圖十五所示。其中“儀器接線柱”只是為了方便您的理解。實際接線是一個七孔插座。

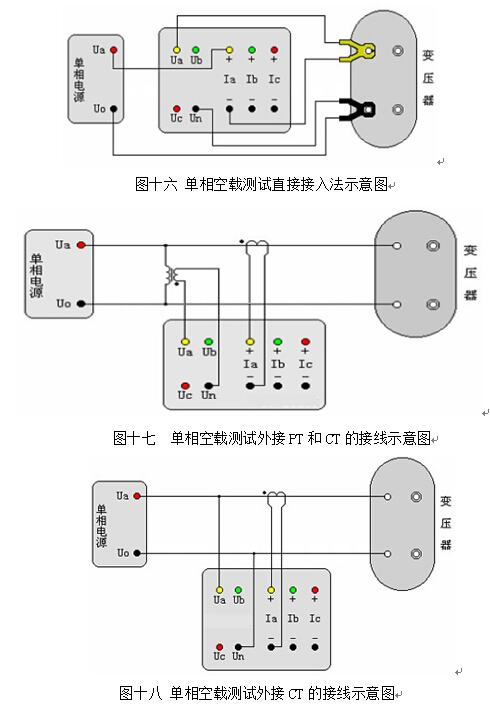

3、單相電源測量單相變壓器的空載損耗的接線方法

當測試的電壓、電流均在儀器的測試量程范圍之內時，請按圖十六所示，直接將電流、電壓接入儀器。空載損耗測試時，一般低壓側為測試端。高壓側為非測試端，非測試端開路。

當測試電壓超過儀器的電壓量程時，請分別使用電壓互感器、電流互感器，按圖十七所示，進行接線，測試。

當測試電流超過儀器的測試量程，而電壓未超過時，請使用電流互感器接入電流，電壓直接接入，按圖十八所示，進行接線、測試。

4、單相電源測量單相變壓器的短路損耗的接線方法

與單相電源測量單相變壓器的空載損耗的接線方式基本相同，請參考圖十六、圖十七、圖十八。不同之處只是，短路損耗測試時，一般高壓側為測試端。低壓側為非測試端，此外，非測試端需要人工短接。



5、單相電源對三相變壓器的空載損耗的測量及接線方式

當做三相空載試驗后發現損耗超過標準時，應分別測量三相損耗，通過對各項空載損耗的分析比較，觀察空載損耗在各相的分布情況，以檢查各相繞組或磁路中有無局部缺陷。基本方式是將三相變壓器當作三臺獨立的單相變壓器，輪換加壓測試，即依次將變壓器的一相繞組短路，其他兩相繞組施加電壓，測量空載損耗和空載電流。根據被測變壓器的繞組連接方式的不同，可以分為圖十九、二十、二十一所示三種情況；根據電壓、電流的是否超出儀器的測量量程，又可分為圖二十二、二十三、二十四所示三種情況。

注意，當加壓繞組為Y型連接時，施加的電壓應為相電壓的二倍。當加壓的繞組為無中性點的Y型繞組時，由于沒有引出中性點，無法對非加壓繞組短路，則測量時必須將二次繞組的相應線圈短接。

6、單相電源對三相變壓器的短路（負載）損耗測量及其接線方式

受電源條件（沒有三相電源或電源容量較小）時，以及在制造過程中或運行中需逐相檢查以確定故障相時，可以用單相電源進行短路損耗試驗；試驗方法是將變壓器低壓三相的出線端短接，在高壓側分別進行三相測量，本儀器的“短路測試”中的“單相測試”具備了在不退出程序，分別測量三相后再顯示三相的總結果。

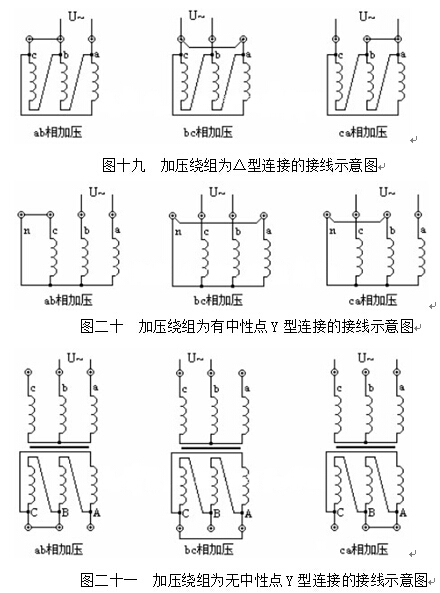

根據被測變壓器的繞組連接方式可以分為兩種情況:A.加壓繞組為△型連接時，加壓側按圖十九方式接線，與之不同的是，非加壓側（一般為低壓側）的三相出線端需要人工短接。繞組中的電流要求應達到變壓器的額定電流的倍。B.加壓繞組為Y型連接時，加壓側參照圖二十一的方式接線，不同的是，非加壓側的三相出線端需要人工短接。

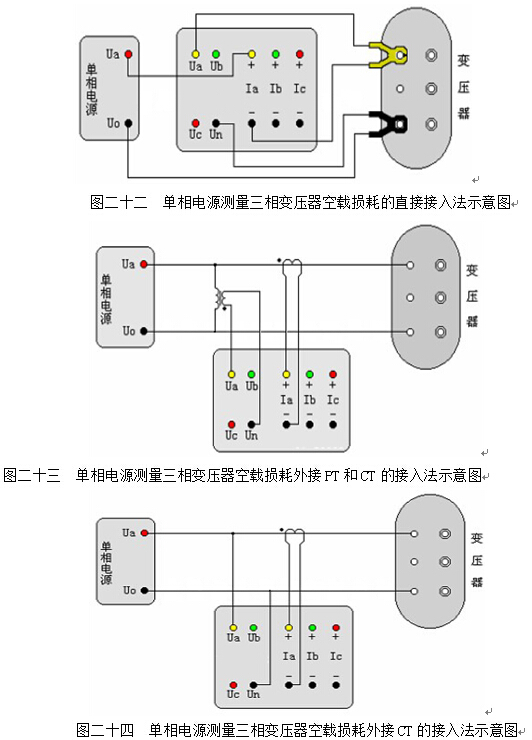

根據所測電壓、電流與儀器的電壓、電流測試量程也分為三種情況，基本與單相電源測量三相變壓器空載損耗的三種情況相同，參照圖二十二、二十三、二十四所示的接線方式，不同之處是，二次側應全部短接。

7、三相三線電源對變壓器空載損耗的測量及接線方式

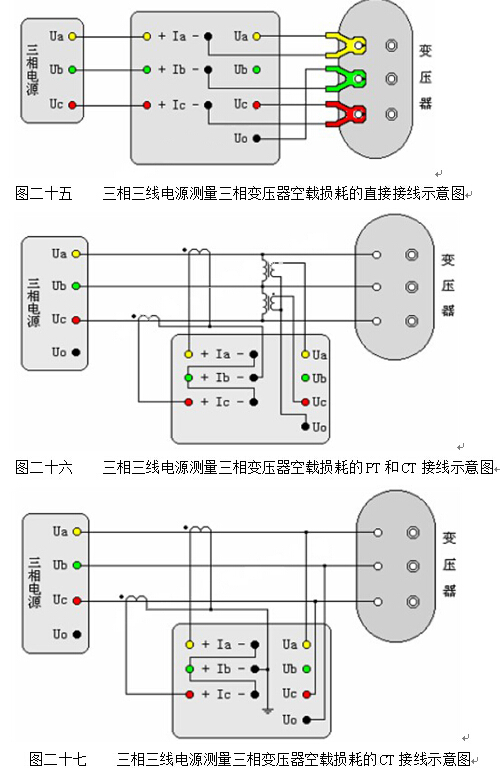

將變壓器非測試端開路，當測試電壓和電流都不超過儀器的測試范圍時，請參考圖二十五所示接線；當電壓超過本儀器的測試范圍時，請參考圖二十六所示接線；當測試電流超過本儀器的測試范圍而電壓沒有超過本儀器的測試范圍時，參考圖二十七所示接線。空載損耗測試時，一般低壓側為測試端。高壓側為非測試端，非測試端開路。

注意：這里采用的方法相當于兩功率表測試法，只測量Uab和Ucb兩相電壓值，結果為兩相的平均值；同時空載損耗也只測量Pab和Pcb兩相損耗，總損耗為兩相損耗之和。

8、三相三線電源對變壓器短路損耗的測量及接線方式

與三相三線變壓器測量空載損耗的接線方式基本相同，可參照圖二十五、二十六、二十七的所示接線方式。不同之處只是，短路損耗測試時，一般高壓側為測試端。低壓側為非測試端，此外，非測試端需要人工短接。如高壓或中壓側出線套管裝有環形電流互感器時，測試前務必將電流互感器的二次端進行良好短接。

9、三相電源對變壓器空載損耗的測量及接線方式

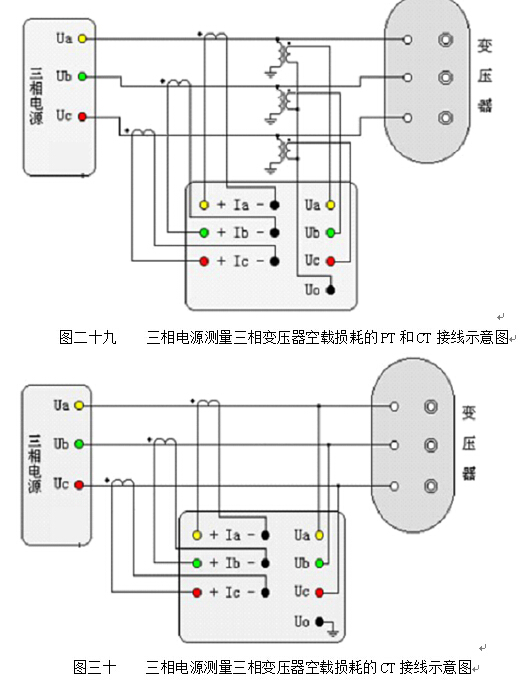

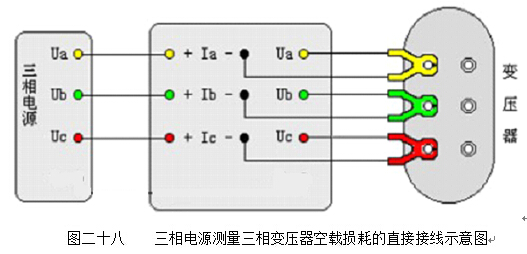

將變壓器非測試端開路，當測試電壓和電流都不超過儀器的測試范圍時，請參考圖二十八所示接線；當電壓超過本儀器的測試范圍時，請參考圖二十九所示接線；當測試電流超過本儀器的測試范圍而電壓沒有超過本儀器的測試范圍時，參考圖三十所示接線。空載損耗測試時，一般低壓側為測試端。高壓側為非測試端，非測試端開路。

10、三相電源對變壓器負載損耗的測量及接線方式

與三相變壓器測量空載損耗的接線方式基本相同，可參照圖二十八、二十九、三十的所示接線方式。不同之處只是，負載損耗測試時，一般高壓側為測試端。低壓側為非測試端，此外，非測試端需要人工短接。如高壓或中壓側出線套管裝有環形電流互感器時，測試前務必將電流互感器的二次端進行良好短接。



五、注意事項

1、測試線的連接方法請務必按使用說明的要求進行操作，否則可能會影響測試結果。

2、測試接線必須在被測試線路接地的情況下進行，防止感應電壓觸電。

3、請保證所測電壓、電流滿足本儀器的測試量程。當超出本儀器測試量程時，請外接電壓、電流互感器，來擴大量程范圍，否則測試結果將無效。

4、容量測試、有源負載測試、負載測試時，非加壓側的短接請務必保持良好，否則將會影響測試結果。

5。、做負載測試時，高壓或低壓側出線套管如裝有電流互感器時，測試前請務必將電流互感器的二次繞組進行良好短。



六、附錄

數據管理系統使用說明書

一、概述

該數據管理系統，是我公司生產的變壓器容量-損耗測試儀的配套數據管理系統。是基于目前最流行的Windows操作系統下編寫的數據通訊管理軟件。主要用來對測試儀的測試數據進行后期的數據管理、查詢、報表打印等操作。



二、運行環境

硬件

處理器： Inter Pentium III 或更高的處理器

    顯示器： 800*600或更高分辨率的顯示器

    內存：   64MB以上內存

硬盤：   不少于200M的可用硬盤空間

光驅：   CD_ROM光驅或DVD_ROM光驅

串口：   至少一個可用的232串口

      軟件

         Windows2000、Windows XP操作系統



三、軟件安裝及卸載

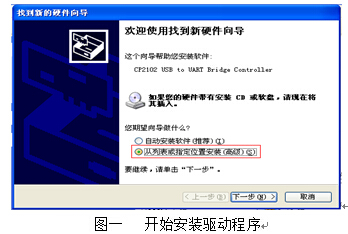

      首先，安裝驅動程序，將變壓器容量——損耗測試儀用隨機帶的數據線連接電腦的USB口，系統提示如圖一所示。

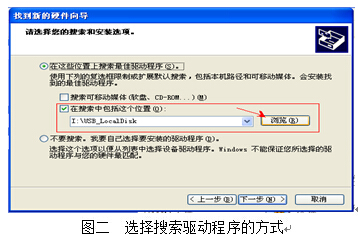

      選擇“從列表或指定位置安裝(高級)(S)”項，單擊“下一步”。顯示如圖二。

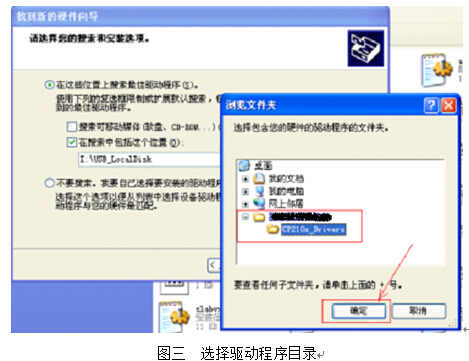

      單擊“瀏覽”，選擇隨儀器贈送的光盤中的“CP210x_Drivers”目錄，如圖三所示。

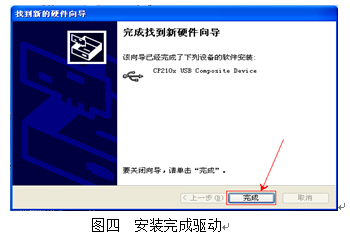

     然后單擊“下一步”，顯示如圖四。

      再按此情況重復一遍，即可安裝完畢好驅動程序。

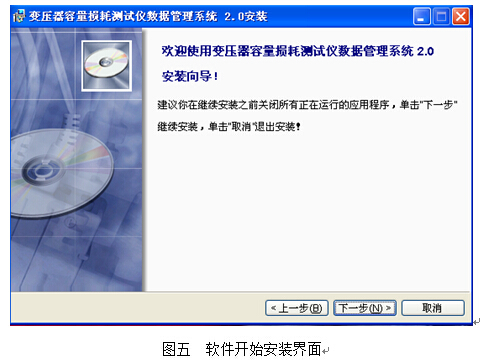

      雙擊“變壓器容量——損耗測試儀”所隨機光盤“變壓器容量損耗測試儀數據管理系統.exe”文件，開始軟件安裝（如圖五所示）。

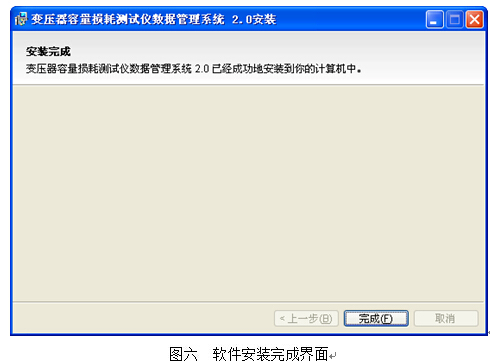

      然后依次根據軟件界面的提示，單擊“下一步”按鈕，直到軟件安裝完成即可（如圖六所示）。

      當需要卸載本軟件時，請單擊“開始”-〉“程序”-〉“變壓器容量損耗測試儀數據管理系統2.0”-〉“卸載變壓器容量損耗測試儀數據管理系統 2.0”。即可完成軟件的卸載操作。

      注意：軟件卸載后，原來所保存的數據也將丟失，所以卸載操作務必謹慎！



四、使用方法

1、開始運行

單擊“開始”-〉“程序”-〉“變壓器容量損耗測試儀數據管理系統2.0”-〉“變壓器容量損耗測試儀數據管理系統2.0”便開始運行本軟件。



2、軟件登陸

       由于本軟件所存儲的數據為主要資料，所以運行本軟件后，首先您需要輸入用戶名和密碼來登陸本軟件。未經許可的人員不得擅自操作本軟件。



注意：軟件安裝后系統管理員的初始密碼為“111”。登陸軟件后請更改密碼。



3、添加操作員、修改密碼

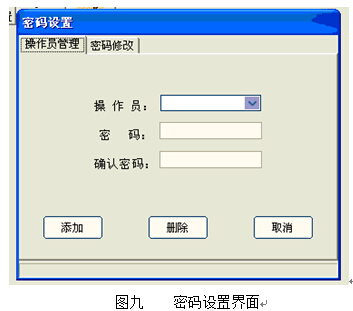

       系統登陸后，進入本系統主界面。單擊“系統設置”-〉“密碼設置”，打開“密碼設置”界面。

　　　　如需添加新的操作員，請直接在“操作員”欄中直接輸入新添操作員的用戶名，并輸入兩次其要注冊的新密碼。確認無誤后，單擊“添加”按鈕。即可添加成功。

　　　　當需要刪除操作員是，可以在“操作員”欄中選擇要刪除的操作員。選中后，單擊“刪除”按鈕，即可刪除該操作員。

　　　　注意：操作員的添加、刪除操作，只有“系統管理員”才有該權限。其他操作員無法進行這兩項操作。

　　 如需修改密碼，單擊“密碼修改”標簽，進入密碼修改窗口，選擇需要修改密碼的用戶名，并依次輸入原密碼、新密碼。并且新密碼需要輸入兩次，然后單擊“確定”按鈕即可。

4、數據上傳

     當在實驗現場，通過“變壓器容量——損耗測試儀”進行變壓器的測試并保存數據后，就可以將所保存的數據上傳到本軟件中，進行數據管理操作。

這也是本軟件的核心功能。

數據上傳之前，需要用數據線將電腦和“變壓器容量——訊號測試儀”連接起來。數據線請使用我們?yōu)槟�配置的專用�?shù)據線。當數據線連接完畢后，單擊主菜單“系統配置”-〉“串口設置”。打開“串口設置”窗口。選擇正確的串口。

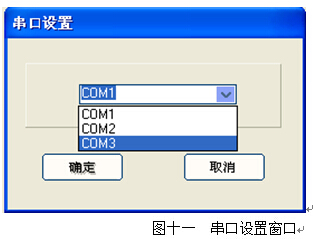

說明：串口設置一般有幾個串口可供選擇，如圖七所示，可以先選擇其中一個串口，如果不能上傳再依次選擇其他串口。



據此，選擇正確的COM口。單擊“確定”按鈕保存退出。

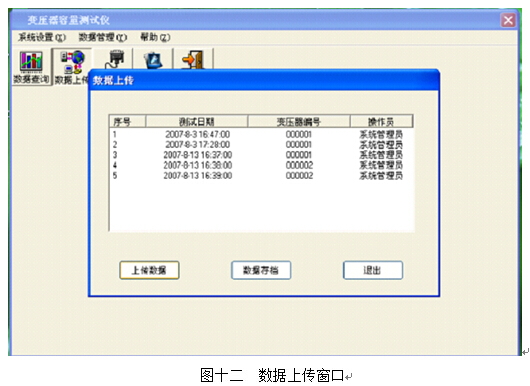

此時，打開測試儀，進入主菜單，然后單擊主菜單中的“數據管理”-〉“數據上傳”，打開數據上傳窗口，并點擊“上傳數據”按鈕。此時，數據管理系統就可以得到“變壓器容量——損耗測試儀”的上傳數據。“數據上傳”窗口將顯示所上傳數據的基本信息。當確認基本信息正確無誤后，單擊“保存數據”按鈕，將上傳數據保存到系統數據庫中。同時“上傳數據”列表框清空。

至此，數據上傳操作完成。

5、數據查詢及操作

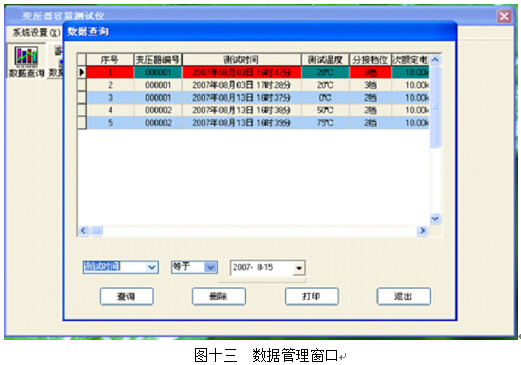

單擊主菜單“數據管理”-〉“數據查詢”，打開“數據查詢”窗口，可以通過“測試時間”、“變壓器編號”、“判定容量”、“負載損耗誤差”四項來查詢數據庫中的數據。

由于數據記錄比較詳細，難以全面在該數據窗口中完全顯示，有些數據并為在該窗口中顯示，但是打印時，可以完全打印。

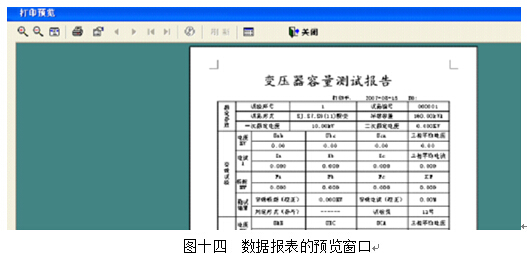

如需要打印某條記錄時，選中那條記錄，單擊“打印”按鈕（或者，直接在記錄上雙擊鼠標），將打開打印報表的預覽窗口。單擊預覽窗口的打印機按鈕，便可以打印該報表了。

報表內容非常詳細，包括所有測試中的記錄數據。

當需要刪除某條記錄是，選中那條記錄，單擊“刪除”按鈕，便可刪除該條記錄。

數據刪除后無法恢復，請謹慎操作！

附錄A

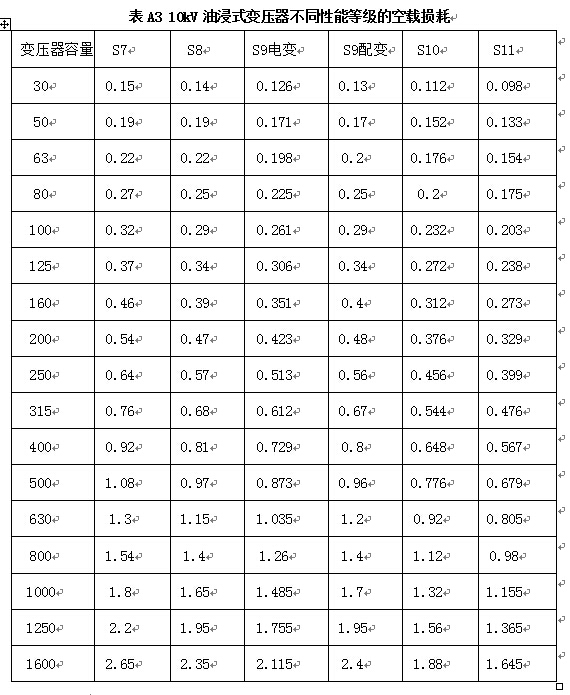

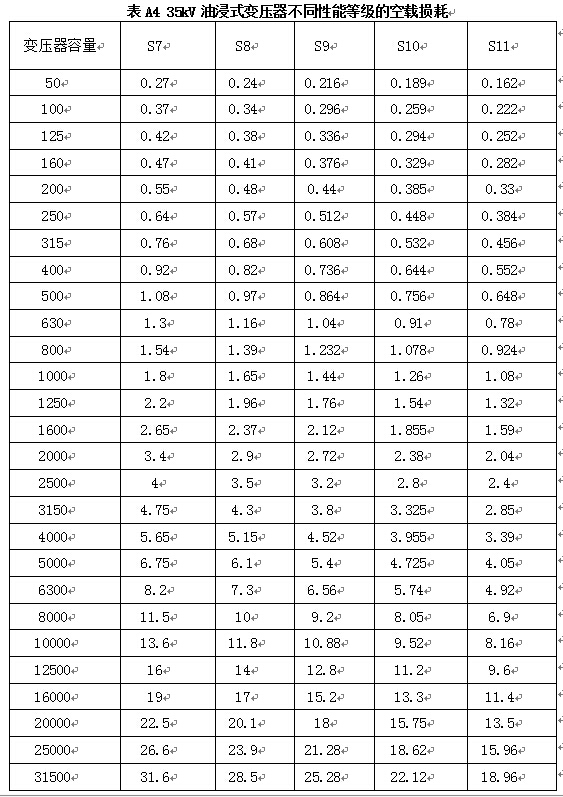

以下是10kV、35kV的油浸式變壓器性能水平代號的規定方法以及部分10kV、35kV變壓器空載損耗的列表，其依據為JB/T3837-1996、GB/T 6451—1999和GB/T 10228—1997等國家相關標準



A1 三相油浸式電力變壓器性能水平代號的規定：

性能水平代號	電壓等級kV	性  能  參  數
		空  載  損  耗
7	6、10	符合GB/T 6451 組II	符合 GB/T 6451
	≥35	符合GB/T 6451
8	6、10	符合GB/T 6451 組I
	≥35	比 GB/T 6451 平均下降10%
9	6、10	配電變壓器符合表A_2
	6、10	電力變壓器比 GB/T 6451 組I 平均下降10%	比GB/T 6451 平均下降10%
	≥35	比 GB/T 6451 平均下降20%
10	6、10	比 GB/T 6451 組I 平均下降20%	比GB/T 6451 平均下降10%
	≥35	比 GB/T 6451 平均下降30%
11	6、10	比 GB/T 6451 組I 平均下降30%
	≥35	比 GB/T 6451 平均下降40%



 表A2 S9-30~1600/6、10配電變壓器產品性能參數表

額定容量kVA	空載損耗W	負載損耗W
30	130	600
50	170	870
63	200	1040
80	250	1250
100	290	1500
125	340	1800
160	400	2200
200	480	2600
250	560	3050
315	670	3650
400	800	4300
500	960	5100
630	1200	6200
800	1400	7500
1000	1700	10300
1250	1950	12800
1600	2400	14500
