目錄

一、產品簡介................................................3

二、用途說明................................................3

三、產品參數................................................4

四、面板說明................................................4

五、操作不走................................................5

六、使用方法................................................6

七、鍵位使用................................................7

八、注意事項................................................8

九、維修保養................................................8



一、  產品簡介

KDJJC-80A型絕緣油介電強度自動測試儀是依據國際eqv IEC-156：1995和國際GB/T507-2002《絕緣油介電強度測定法》而設計的。

本產品增加了萬年歷和實驗數據可長期保存的功能,將數碼顯示改為液晶顯示。

本產品的控制器采用單片微型計算機測試全過程。本產品抗干擾性能特強，完全克服了現行液晶自動測試儀易受高壓擊穿干擾的弊病。

本產品不僅具有提高工作效率，使單調，重復，枯燥的工作變得頗有意味，而且安全，可靠，測量準確。

本產品功能齊全：1.攪拌為自動磁攪拌，杜絕了人工攪拌存在的不安全因素；2.可隨時更改運行次數，攪拌和靜置時間；3.油樣擊穿后有音響訊聲提醒，且音響安排有一定的規律性，通過聽也能知道運行了幾次，若不需要音響提示可以關掉；4.配置微型打印機；5.液晶顯示；6.調壓系統采用變速方式，升壓慢，回零快；7.運行方式多樣化；8.萬年歷顯示時間；9.測量數據長期保存。

    本儀器操作簡單：除首次需將預置按到您所需要的數據外（若按國標測量此步可省，因出廠時已按國標預置了數據。次數為6次，攪拌時間為1分鐘，靜置時間為5分鐘）以后只按測值鍵便可。運行方式的多樣性是為用戶不同的需要而設計的。



二、用途特點

本儀器適合測試各種絕緣油介電強度。其主要性能特點：

1.    本儀器設有自動檢測功能，如開機自動進入復位狀態執行調壓器回零。

2.    采用了微型TPU-A面板式打印機，自動打印輸出。

3.    根據用戶需求可改變測試次數、攪拌、靜置時間、聲控光控提醒連續打印與非打印。

4.    本儀器采用全自動磁振子攪拌，消除油樣的不均勻和氣泡。



三、產品參數

1. 工作電源：AC 220V ±10%、50HZ ±5%

2. 測量范圍：AC 0-80KV

3. 限定電流：10.5mA

 4. 存儲數據：360組，每組數據1—9次

5. 測量準確度：3%

6. 調壓速度：2.0KV/S±10%

7. 預定設置：次數1—9

攪拌時間0—9分59秒

靜置時間0—9分59秒

   8. 使用條件：環境溫度+5℃—40℃

相對溫度≤85%

 9. 油杯間隙：2.5mm（油杯塞尺直徑）

 10. 體    積：415×315×315mm³

 11. 重    量：30kg

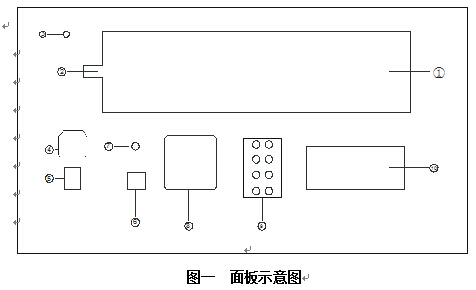

四、面板說明



（1）高壓艙       （2）高壓安全開關    （3）安全接地

（4）電源插座     （5）電源開關        （6）訊響控制鍵（聲訊控制開關）

（7）3A保險絲管   （8）液晶顯示屏

（9）功能按鍵，共8個，6個雙功能鍵。

1、頁顯（右移）；2、單顯（減1）；3、打印（加1）；4、預置；

5、測值（左移）；6、停止（改時）；7、降壓（設時）；8、復位。

（10）微型打印機



五、操作步驟

1．輸入電源:連接安全接地，插上220V交流電源，檢測電源正確無誤。

2．取油樣

2．1 將油杯兩電極間距調整在2.5mm；逆時針旋下油杯軸桿一端的塞尺棒，將另一端電極調整在偏中位置，將鎖住此軸桿的螺釘旋緊，取塞尺棒于兩電極間靠緊兩電極，鎖住螺釘取出塞尺，順時針旋于原軸桿內，如圖二。

2. 2將油杯處理干凈，置干凈的磁振子于油杯內，注滿準備好的油樣，

翻開高壓蓋置油杯于高壓倉兩高壓柱間，平穩放置蓋上高壓蓋壓好安全開關。

（1）高壓艙         （2）高壓柱          （3）軸桿

（4）電極           （5）塞尺            （6）油杯

（7）軸桿固定螺絲   （8）磁振子

六、使用方法

1.合上電源，顯示器顯示攪拌，靜置時間及第一次的值均為零，并顯示日歷，若調壓不在零位上，調壓器回零。右下角顯示回零字樣。此時除復位鍵外，任何按鍵均不起作用。調壓器回零后，回零字樣改為顯示星期幾，此態為初態。

2.若調壓器在零位上，便沒有前一步。此時按運行鍵，儀器將嚴格按存儲器規定的數值運行。（按預置鍵可查看或修改運行次數，攪拌和靜置時間）次序為先對油樣進行攪拌，攪拌完后靜置油樣。同時顯示攪拌，靜置時間及執行次數。實際運行的攪拌和靜置時間大于或等于存儲器規定的數據后開始合閘，并以2.0KV/S的速度升壓。顯示日歷欄該為顯示合閘，升壓字樣。第一次的后面跟蹤顯示輸出電壓值，直至油樣被擊穿，油樣擊穿后分閘，計算機記錄下?lián)舸┧查g電壓值，該值便是油樣的介電強度。第一次閃爍（注：特重要的用閃爍表示，正在執行的用反白或閃爍表示）并顯示油樣的介電強度。蜂鳴器發出聲響，同時調壓器回零，并運行下次規定的攪拌和靜置時間（若有下次），若攪拌時間加靜置時間小于15秒，計算機便將差額加入靜置時間，即攪拌加上靜置時間至少為15秒。音響15秒后調壓器一般也回到零位，若沒回到零位，直至到零位為止，停音響。接著進入下一輪數據的測量，直至規定的次數運行完為止。其后打印攪拌和靜置時間，1至N的數據及均值，最后打印此時的日歷（注：秒不打印，此組數據已存入內存，供以后查看）。打印的同時蜂鳴器不間斷地響15秒，表示測試完畢。顯示器顯示該組數據并顯示日歷。N次均值用大體字顯示，其余用小體字顯示。若次數大于6次，6次以后的數據不顯示，若想查看清按屏顯鍵，此時全顯，但均用小體字顯示。小體字攪拌時間字樣用JB表示（注：取攪拌漢語拼音的第一個字母，以下均同），靜置時間字樣用JZ表示，第N次用N表示N≤9，且偶數省略。奇數值在左，偶數數值在右。N次均值字樣用ICJZ表示。若次數為9次，則不顯示字符，均值數據排在第10次數據的位置上。

3．必要時，可以進行以下操作：

〈1〉．置換運行。初態時按單顯鍵，將顯示的次數按到需要被取代的次數上，再按測值鍵。測定器只運行該次，原該次數據被該次數據所取代，日歷，攪拌和靜置時間也被新的數據取代。其余不變。均值為該次值與前幾次沒變值的均值。

〈2〉．加次運行，初態時按單顯鍵，顯示均值時按測值鍵，若以前運行的次數小于9次，本次運行的數據加在前幾次數據的后面。其余與置換運行相同。（注：此兩條僅能修改最后的一組數據，以前測試的數據不能修改）



七、鍵位使用

1．       復位鍵：按此鍵，儀器回到初態。輸出有電壓時除外。輸出有電壓時按此鍵，先分閘，后顯示此時的電壓值，接著向下運行。在初態或設按測值鍵前按改時，設時或預置鍵后（或正在攪拌，靜置時）其余四鍵將執行第二功能。按第二次恢復到第一功能。

2．        修改日歷：在初態或沒按測值鍵前（以下略），按改時鍵。其中有一個數據在閃爍，通過左移或右移閃動的字符，通過加一或減一修改這個閃動的數據，直至改完為止，再按一次改時鍵，日歷就修改好了。修改后的秒總為零。連續按兩次改時鍵，秒不論是幾都變?yōu)榱恪?span>

3．        修改次數：攪拌，靜置時間。按預置鍵，修改方法與修改日歷一樣，修改完后再按一次預置鍵，修改完成。若不按則是無效修改。如在靜置時修改數據，您改的數據小于或等于實際運行的數據，那么儀器就升壓了，此修改的數據為無效數據。

4．        顯示歷史數據：按屏顯或單顯鍵顯示的是最后一組數據，每按一次顯示一組上次的數據，按單顯鍵則在該組數據內循環（以下均同）。

5．        查找歷史數據：按設時鍵，將日歷修改到您需要查找的日歷上，再按一次，該日期的一組數據便顯示出來。若您所輸入的日期沒有做實驗也沒關系。如您輸入的是8日，8日沒做實驗，那么顯示的是7日或7日以前的數據，即8日以前的一組數據。再按屏顯鍵，每按一次，顯示一組后面的數據。（此種方法實用于存儲的日期正確。正確的日期是后一組數據的日期總是大于前一組數據的日期。假如某天的日歷錯了而又沒調整。實驗做完后就會存儲一個錯誤的日歷，存儲了錯誤的日歷用此種方法查找就有可能出錯。）另一種查找歷史數據的方法是按設時鍵，僅修改次數值，再按一次設時鍵，顯示的是前幾次的一組數據，按屏顯鍵，顯示的數據在這幾次之間循環。按設時鍵后同時修改日歷及次數顯示效果不詳敘。

6．        自動循環顯示：按設時鍵，將次數設成99，再按一次設時鍵，顯示屏進入自動循環顯示，每秒顯示一組數據，日歷沒改動，最先顯示的是最后一組數據，每隔一秒向前顯示一組數據。將日歷改成00年，最先顯示的是最早的一組數據，每隔一秒向后顯示一組數據。自動顯時按屏顯鍵，自動顯停止，再按一次自動顯就恢復。終止自動顯最好的方法是按復位鍵。

7．        單顯屏顯互換：屏顯，攪拌，升壓及擊穿后均可進行單顯與屏顯之間的切換。

8．        打印：直接按打印是打印的最后一組數據。先按屏顯鍵，打印的是顯示屏上的數據。先按設時鍵并將次數設為N次，打印的是N組數據。



八、注意事項

1.     因本儀器是絕緣油介電強度專用測試設備，不可另作它用，非專業維修人員使用者不得隨意開箱。

2.     使用時安全接地與機箱外殼保持良好接地。

3.     在升壓過程中，不得隨便接觸本儀器，以免發生高壓危險。

4.     遇到特殊情況，按復位鍵或關掉電源。



九、維修保養

1.     測試完后用油清洗油杯，用柔軟的麂皮或綢布擦凈電極表面保持光潔，注滿清潔干燥的油保護油杯。

2.     使用或存放本儀器應在干燥、通風安全的地方。

3.     本產品實行三包，在正常使用和保管情況下，本儀器保修一年。

4.     在保修期內凡屬質量導致故障而不能正常運轉，本廠負責免費修理。

5.     保修期由于操作或保養不當，導致儀器損壞，本廠可優惠供應零部件與維修。

用戶在使用中如有儀器工作異常或需要技術咨詢等方面的問題，請與本廠聯系。
