目  錄

   一、 產品簡介……………………………………………3

   二、功能及特點…………………………………………3

   三、技術指標……………………………………………3

   四、面板示意圖…………………………………………4

   五、操作方法……………………………………………4

   六、注意事項……………………………………………8

  七、產品清單……………………………………………8

一、產品簡介

    用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，我公司采用現代電子技術，研制出了新一代全自動變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好，變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。



二、主要功能及特點

1．自動測量接線組別。

2．自動進行組別變換。

3．自動切換相序。

4．自動切換量程。

5．自動校表。

6．輸入標準變比后，能自動計算出相對誤差。

7. 一次測量完成，自動切斷試驗電壓 。

8. 設置數據,測量結果自動保存，可查看以前數據。

9. 測量有載變壓器,只輸入一次變比。



三、主要技術指標

1．變比測量范圍： 1—10000

2．組別：1—12點

3．精度: 1-1000 0.2 級   1000-10000 0.5級

4. 電源：AC220V ±10%，50HZ

5．使用環境溫度：-5℃ ─40℃

6．使用環境濕度：＜85%

7. 體積：430×320×215mm³

8. 重量：8Kg

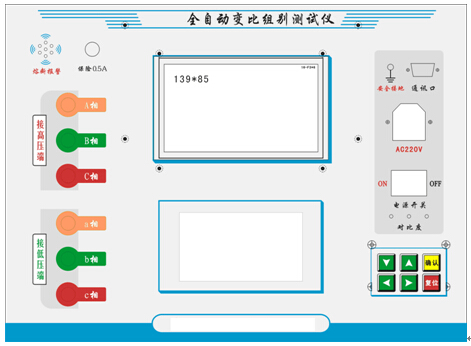

四、面板示意圖

五、操作方法

1．聯線： 關掉儀器的電源開關，按下面的方法接線。

            單相變壓器                           三相變壓器

   儀器                  變壓器          儀器                變壓器

     A                     A                A                    A

B                     X                B                    B

C                     不接             C                    C

a                     a                a                    a

b                     x                b                    b

c                     不接             c                    c

變壓器的中性點不接儀器，不接大地。接好儀器地線。將電源線一端插進儀器面板上的電源插座，另一端與交流220V電源相聯。

注意：切勿將變壓器的高低壓接反！

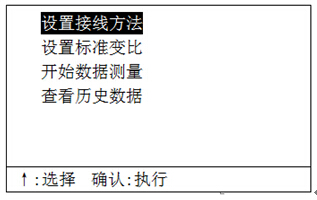

2.打開儀器的電源開關,稍后液晶屏上出現主菜單，如下圖



選中的菜單反向顯示（黑底白字）

此時可  按 “ ↑”鍵 選擇功能菜單

　　　　按 “確認”鍵 執行相應功能

注：    按下按鍵，放開按鍵，為一次按鍵輸入

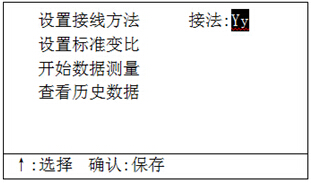

3．接法設置,進入接線方法設置后，液晶屏顯示如下



   此時   按“ ↑ ” 鍵選擇接法

按“確認” 鍵保存接法，返回主菜單

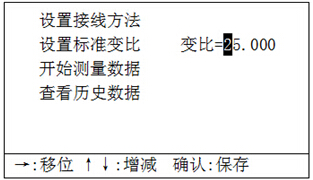

4．設置標準變比,進入標準變比設置后，液晶屏顯示如下



此時　按“ → ”鍵選擇數據位,選中的數據反向顯示

　　　按“↑”“↓”鍵修改數據。

選中數字后，按“↑”“↓”鍵，數字由0到9循環變換，如果是第一位，數字只能由1到9循環變化，不會出現0 。

選中小數點后，按“↑”“↓”鍵，小數點循環移動。

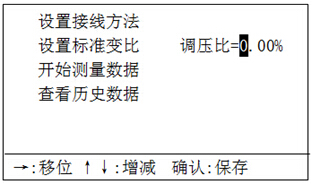

如果變壓器有檔位,這里設定的標準變比,是中間檔的標準變比。按“確認”鍵保存變比后，液晶屏顯示如下



調壓比的設置方法和標準變比的設置方法相同。

按“確認”鍵保存調壓比后，返回主菜單

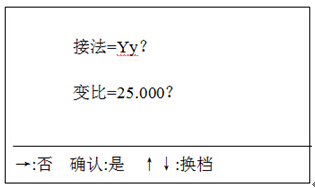

5.開機預熱5分鐘后，選擇“開始數據測量”，按“確認”鍵后，顯示如下

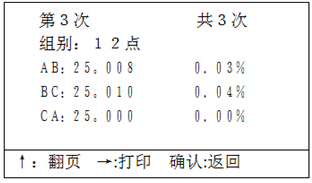

屏幕上顯示的變比值是本次測量需要的實際標準變比值，按“↑”“↓”鍵可以修改此值。每次修改的幅度=設置的標準變比×調壓比。測量完成后,顯示如下



每次測量完成后，儀器自動保存數據，最多保存30個數據,超過

30后，本次數據存入第30次，第一次數據清除，即先進先出。

第一行左邊顯示本次數據在歷史數據中的位置，右邊顯示歷史數據的個數。

第二行為組別。

第三行左邊為AB相的變比,第三行右邊為AB相的相對誤差,依此類推。　　　　

如果測單相變壓器,只有前三行顯示。

按“↑”鍵，查看數據。

按“←”鍵，進入打印菜單，可打印本次數據，打印全部數據，可清除全部歷史數據。

按確認鍵，返回主菜單。

在測量單相變壓器時，12點代表“負”極性（同名端），6點代表“正”極性（異名端）。



六、注意事項

1.  保險1為2A,保險2為0.5A。如果測試線短路,高低壓接反,會熔斷保險。保險熔斷后，如果進行測量，在顯示“  正在測量，請等待！ ”后停住。請關機，更換相同容量的保險，重測。

2.連線要保持接觸良好。儀器應可靠接地！

3.儀器的工作場所應遠離強電場、強磁場、高頻設備。供電電源干擾越小越好，宜選用照明線,如果電源干擾還是較大，可以由交流凈化電源給儀器供電。交流凈化電源的容量大于200VA即可。

4.儀器工作時，如果出現液晶屏顯示紊亂，按所有按鍵均無響應，或者測量值與實際值相差很遠，請按復位鍵,或者關掉電源,再重新操作。

5.顯示器沒有字符顯示,或顏色很淡,請調節亮度電位器至合適位置。

  亮度電位器是多圈電位器 ，有10圈！

6.儀器應存放在干燥通風處，如果長期不用或環境潮濕，使用前應加長預熱時間，去除潮氣。

7.通訊口調試時使用。



七、產品清單

1. 測試儀一臺

2. 電源線一根

3. 測試線一套

4. 使用說明書一份

5. 合格證一份

6．出廠實驗報告一份
