一、主要技術指標
1、輸出電壓：DC:-500V, -1000V, -2500V, -5000V
誤差：±5％FS(FS為滿量程值)；
2、測試精度范圍
1 MΩ～20 MΩ 誤差： ±10％FS(FS為滿量程值)；
20 MΩ～1000 MΩ 誤差： ±5％FS(FS為滿量程值)；
1GΩ ～20 GΩ 誤差： ±5％FS(FS為滿量程值)；
20GΩ～200GΩ 誤差：±10％FS(FS為滿量程值)；
1T≧200GΩ誤差： ±20％FS(FS為滿量程值)；
測試范圍：500V（0-10GΩ）1000V（0-20GΩ）
2500V (0-200 GΩ）5000V (0-1TΩ)
數字測試和顯示范圍 0-1TΩ
3、使用條件 環境溫度： 0℃－40℃
相對濕度： ≤70％RH
4、電源適用范圍 交流：220V±10%（內置鋰電供電）
5、體積與重量 230mm×190mm×90mm (L×W×H)
重量： ＜3kg

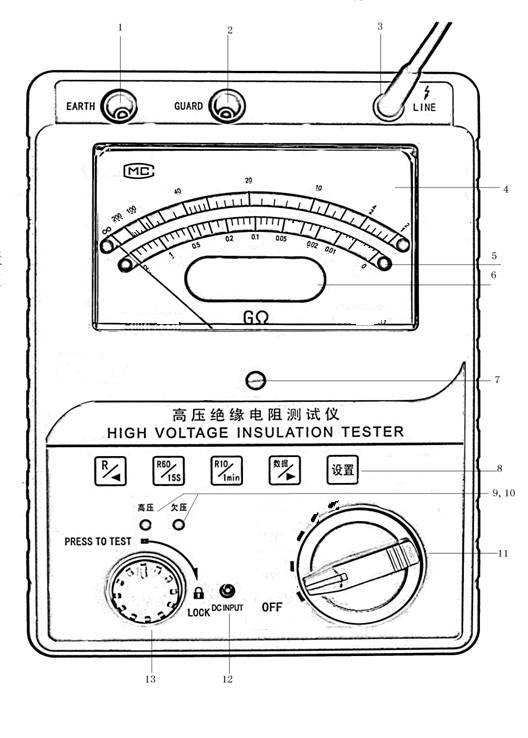

二、儀表結構圖示
|
序號 |
名 稱 |
功 能 |
|
(1) |
地端（EARTH） |
接于被試設備的外殼或地上。 |
|
(2) |
屏蔽端（GUARD） |
接于被試設備的高壓護環，以消除表面泄漏電流的影響。 |
|
(3) |
線路端（LINE）紅色線棒 |
高壓輸出端，接于被試設備的高壓導體上。（探針、夾子和鉤子三種方式） |
|
(4) |
帶雙排刻度線的張絲機械表頭 |
上檔為綠色，綠色區代表GΩ 下檔為紅色，紅色區代表MΩ |
|
（5） |
量程指示燈 |
紅色燈量標志在下刻度盤讀值，綠燈亮?xí)r在上表刻度盤讀值 |
|
（6） |
中文LED顯示器 |
顯示測試阻值、類型、電壓、時間，歷史測試數據適時時間 |
|
(7) |
機械調零 |
調整機械指針位置，在電源關閉下使其對準∞刻度線。 |
|
（8） |
測試功能鍵盤 |
選擇測試類別、提起查看歷史數據，設置當前時間 |
|
(9) |
高壓輸出指示燈 |
燈亮表示正在輸出高壓 |
|
(10) |
電池狀態燈 |
該燈閃亮?xí)r，儀器欠電壓，儀器需要充電。 |
|
(11) |
電源開關及電壓選擇旋鈕 |
儀表工作電源關閉OFF檔、輸出多檔 |
|
(12) |
專用充電器接入端 |
插在電壓為220V AC±15%的電源上給儀器充電 |
|
(13) |
高壓輸出鍵 |
按下右旋轉鎖定高壓輸出，左旋轉解除高壓輸出 |
