一、概述
KD6100型精密油介損自動測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的高精密儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了當前最為先進的高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，保證儀器長時間使用后仍然精度一致。
儀器內部采用全數字技術，全部智能自動化測量，多種模式測式，配備了大屏幕（320×240）觸控式顯示器，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

二、控制面板

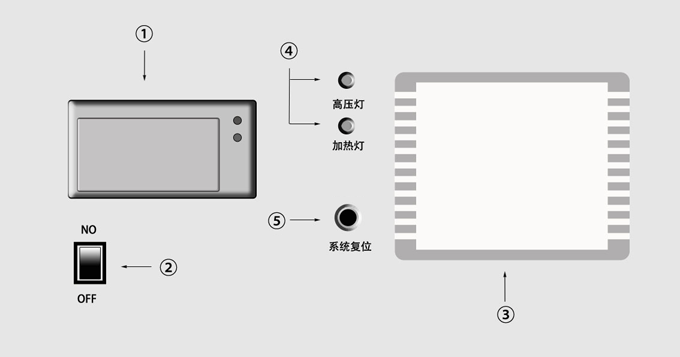

                                                                     圖一 控制面板圖

1、主面板功能區
（1）微型打印機：完成輸出數據打印；
（2）總電源開關：設備輸入電源控制；
（3）觸控式液晶顯示屏：主操作區，設備各項目的設定以及測試操作（具體操作見 “操作”）；
（4）狀態指示區；
a)高壓燈（紅色）：如果燈亮，表示油杯上已經帶高壓電；
b)加熱燈（綠色）：如果燈亮，表示加熱爐正在加熱；如果燈閃爍，表示已接近設定溫度，正在恒溫；燈滅時同樣要注意油杯上的高溫；
（5）復位：初始化整機的全部控制；
