一、儀器基本概述
1、型號：KDJF-2010
2、產品適用范圍：KDJF-2010多通道數字式局部放電檢測儀適用于各種電壓等級和容量的變壓器、互感器、發電機、避雷器、套管、GIS、電容器、電力電纜、開關及其它高壓電氣設備的局部放電檢測，在線監測。

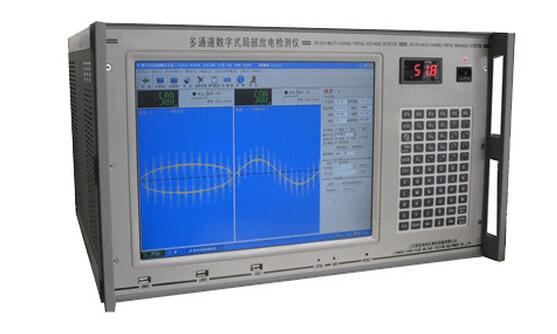

二、產品外型圖

三、產品執行標準
GB/T16927-----------《高電壓試驗技術》
IEC60270-------------《局部放電測量》
GB/T7354------------《局部放電測量》
GB1094--------------《電力變壓器》
IEC6067.11----------《干式變壓器》
GB1207--------------《電壓互感器》
GB1208--------------《電流互感器》
DL417---------------《電力設備局部放電現場測量導則》
GB12706.4----------《電力電纜附件試驗要求》
IEC60885-3---------《整根擠包電纜局放試驗》
GB/T3048.12-------《電線電纜電性能試驗方法局放試驗》
DL/T 846.4-2004---《高電壓測試設備通用技術條件 第四部分 局部放電測量儀》

四、產品結構
1、顯示屏：15英寸真彩色TFT液晶顯示屏，工業級高亮度；顯示分辨率：1024×768；4位數碼管顯示電壓值。
2、外部接口：USB接口；電源接口；2路信號輸入口；接地端子；外同步信號輸入端子；RJ45接口；RS232接口。
3、外形尺寸：長×寬×高（540×460×320）mm。
4、重量：18kg。

五、主要技術指標
1、測量通道：獨立2通道。
2、可測試品的電容量范圍6pF~250μF。
3、檢測靈敏度：0.1pC。
4、采樣精度：12bit；采樣速率：20M／S。
5、顯示工作方式
（1）顯示方法：橢圓——正弦——直線
（2）觸發同步方式：分內外觸發方式，內觸發為儀器電源同步觸發，50Hz；外觸發為同步試驗電源工作頻率，50~400Hz內任意頻率。
（3）外觸發同步信號輸入電壓：10~200V，輸入功率<1伏安。
（4）信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統真實準確地顯示了試驗電源的周期、相位。
6、時間窗：相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。
7、濾波頻帶：3dB低頻端頻率fL分10、20、40kHz檔，3dB高頻端頻率fH分80、200、300kHz檔，fL和fH可靈活任意組成各種濾波通帶。
8、信號放大器：
（1）增益調節：分增益粗調和增益細調，增益粗調分6檔，檔間增益差20dB（10倍），誤差±1dB調節；增益細調范圍>20dB。
（2）放大器正負極性響應不對稱性：<1dB。
9、局放信號測量：可在連續、放大等顯示工作方式下測量局放信號，誤差±5%（以滿量程計）。
10、具有數據存儲，回放功能，具有打印功能，生成標準試驗報告。
11、工作環境溫度：-10～45℃，相對濕度：≤95%。
12、電源AC220V；頻率50Hz；功率300W。
