目 錄

一、儀器特點……………………………………………4
二、面板示意圖…………………………………………4
三、主要參數……………………………………………5
四、操作說明……………………………………………5
五、操作步驟……………………………………………7
六、測量原理及性能判斷………………………………11
七、測試數據……………………………………………12
八、常見故障分析………………………………………13
九、注意事項……………………………………………13
十、設備事項……………………………………………14
十一、售后服務…………………………………………14

一、儀器特點
1、采用8英寸800*600真彩液晶屏，一鍵飛梭Windows菜單。
2、可以三相同測、自動補償，同時顯示三相數據和波形，讀取直觀。
3、高精度采樣處理電路，先進的傅里葉諧波分析技術，數據分析準確。
4、采用高速磁隔離數字傳感器采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
5、無線數據傳輸，免去電壓測量線遠距離接線的繁瑣，降低勞動強度。
6、本儀器可以不接PT二次，直接測量阻性電流。
7、內置4000mAh可充電鋰電池，待機時間4～5小時，方便現場使用
8、自帶日歷時鐘、微型打印機，內置大容量非易失性存儲器，可存儲1000組測量數據，
9、數據可通過藍牙傳輸歷史數據至PC機管理。

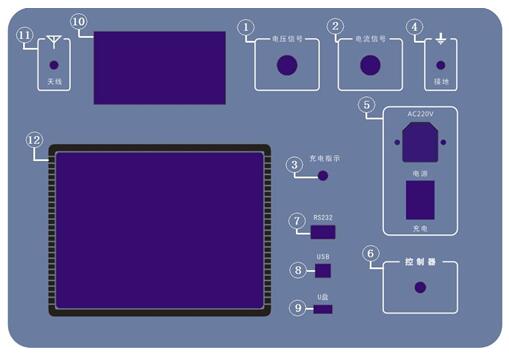

二、面板示意圖

1、參考電壓輸入端； 2、電流輸入端
3、充電指示燈；4、接地端
5、充電插座，電源開關；6、控制器（一鍵飛梭）
7、RS232接口；8、USB接口
9、USB接口2（U盤）；10、微型打印機
11、無線接收天線；12、大屏幕液晶顯示器

三、主要技術參數
1、參考電壓輸入范圍（峰值）：20-250V
2、全泄漏電流測量范圍（峰值）：0-20mA
3、系統測量準確度：
基波：±(5%讀數+5字)
諧波：±(10%讀數+10字)
4、分 辨 率：0.001
5、交流充電：電壓AC220V±10%，頻率50Hz±10%
6、電池連續工作時間：4-5小時
7、電池充電時間：6小時以上
8、無線傳輸距離：500米（可視距離）
9、儀器尺寸：415×320×168 mm
10、儀器重量：5kg（不含電纜箱）
