目     錄

第一章儀器技術參數及特點............................................6

1.1面板說明.......................................................................6

1.2技術參數.......................................................................7

1.3技術特點.......................................................................10

1.4硬件結構.......................................................................11

1.5操作使用.......................................................................12

1.6軟件快捷鍵...................................................................13

第二章軟件使用方法........................................................15

2.1遞變試驗.......................................................................15

2.2狀態序列.......................................................................19

2.3諧波................................................................................26

2.4整組試驗........................................................................31

2.5差動保護........................................................................41

2.6同期................................................................................49

2.7線路定值.......................................................................52

2.8距離保護.......................................................................61

2.9阻抗特性.......................................................................67

2.10頻率滑差....................................................................75

2.11常規試驗....................................................................86

2.12時間特性....................................................................92

2.13振蕩.............................................................................100

2.14故障再現.....................................................................104

附錄一：配置清單.............................................................115

附錄二：售后服務.............................................................115

第一章 儀器技術參數及特點

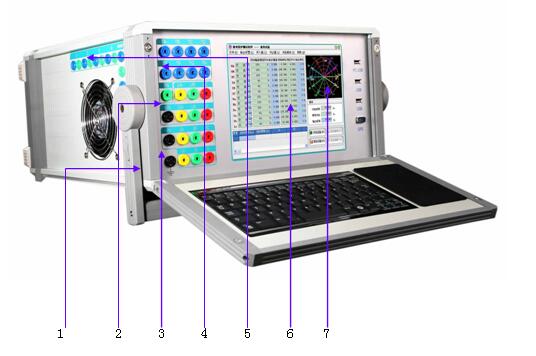

1.1 面板說明

1、電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。
2、電壓源輸出端口  UA、UB、UC、Ua、Ub、Uc和共享中性點UN。
3、電流源輸出端口  IA、IB、IC、Ia、Ib、Ic和共享中性點IN。
4、開關量輸入端口  獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5、開關量輸出端口  空接點輸出。
6、液晶顯示屏  10.4〞大屏幕高分辨力彩色TFT液晶顯示屏。
7、USB接口  可以通過USB接口將測試數據存儲到U盤中。

1.2 技術參數
1.2.1 交流電流源
六相共用中性點的電流源，電流上升下降時間 ＜100μs
最大輸出功率：450VA/相
輸出準確度：

1.2.2 交流電壓源
六相共用中性點的電壓源，電流上升下降時間 ＜100μs
最大輸出功率：≥75VA/相
輸出準確度：

1.2.4 直流電壓源
直流電壓輸出范圍：-150V～+150V或0～300V
最大輸出功率：≥100VA
輸出準確度：
