目     錄

第一章儀器技術參數及特點............................................4

1.1面板說明.......................................................................4

1.2技術參數.......................................................................5

1.3技術特點.......................................................................8

1.4硬件結構.......................................................................9

1.5操作使用.......................................................................10

1.6軟件快捷鍵...................................................................11

第二章軟件使用方法........................................................13

2.1遞變試驗.......................................................................13

2.2狀態序列.......................................................................17

2.3諧波................................................................................23

2.4整組試驗........................................................................28

2.5差動保護........................................................................36

2.6同期................................................................................43

2.7線路定值.......................................................................46

2.8距離保護.......................................................................55

2.9阻抗特性.......................................................................60

2.10頻率滑差....................................................................67

2.11常規試驗....................................................................76

2.12時間特性....................................................................81

2.13振蕩.............................................................................89

2.14故障再現.....................................................................94

附錄一：配置清單.............................................................105

附錄二：售后服務.............................................................106

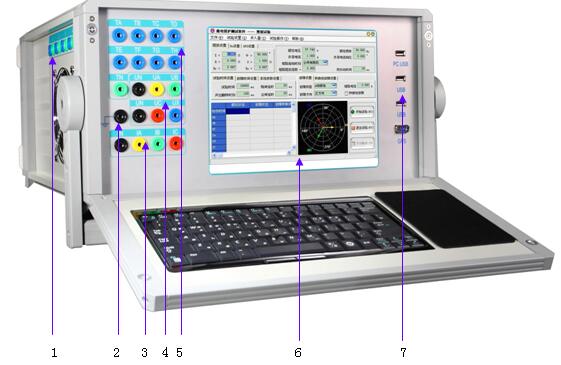

1.1 面板說明

1、開關量輸出端口  空接點輸出。
2、機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3、電流源輸出端口  IA、IB、IC和共用中性點IN。
4、電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。
5、開關量輸入端口  獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
6、液晶顯示屏  10.4〞彩色液晶顯示屏。
7、USB接口  可以通過USB接口將測試數據存儲到U盤中。

1.2 技術參數
1.2.1 交流電流源
三相共用中性點的電流源，電流上升下降時間 ＜100μs
最大輸出功率：450VA/相
輸出準確度：
