目     錄

第一章儀器技術參數及特點............................................5

1.1面板說明.......................................................................5

1.2技術參數.......................................................................6

1.3技術特點.......................................................................9

1.4硬件結構.......................................................................10

1.5操作使用.......................................................................11

1.6軟件快捷鍵...................................................................12

第二章軟件使用方法........................................................14

2.1遞變試驗.......................................................................14

2.2狀態序列.......................................................................18

2.3諧波................................................................................25

2.4整組試驗........................................................................29

2.5差動保護........................................................................39

2.6同期................................................................................46

2.7線路定值.......................................................................49

2.8距離保護.......................................................................58

2.9阻抗特性.......................................................................63

2.10頻率滑差....................................................................70

2.11常規試驗....................................................................80

2.12時間特性....................................................................85

2.13振蕩.............................................................................92

2.14故障再現.....................................................................97

附錄一：配置清單.............................................................107

附錄二：售后服務.............................................................109

第一章 儀器技術參數及特點

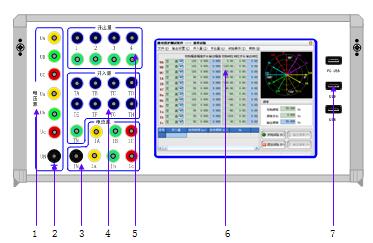

1.1 面板說明

1、電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。
2、機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3、電流源輸出端口  IA、IB、IC和共用中性點IN。
4、開關量輸入端口  TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5、開關量輸出端口  4對空接點輸出。
6、液晶顯示屏  8.4〞彩色液晶顯示屏。
7、USB接口  可以通過USB接口將測試數據存儲到U盤中。

1.3 技術特點
微機型繼電保護測試儀其主要特點表現為：
1、使用易用的Windows XP操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。
2、高性能的嵌入式工業控制計算機和大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。
3、配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
4、配備有外接USB接口，可以方便地進行數據存取和軟件維護。
5、無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。
6、采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。
7、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。
8、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。
9、開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。
10、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。
11、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。
12、儀器具有自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
