目     錄

第一章儀器技術參數及特點.................................................４

1.1面板說明.......................................................................４

1.2技術參數.......................................................................５

1.3技術特點.......................................................................８

1.4硬件結構.......................................................................９

1.5操作使用.......................................................................10

1.6軟件快捷鍵....................................................................11

第二章軟件使用方法...........................................................13

2.1遞變試驗.......................................................................13

2.2狀態序列.......................................................................17

2.3諧波..............................................................................23

2.4整組試驗.......................................................................27

2.5差動保護.......................................................................36

2.6同期..............................................................................43

2.7線路定值.......................................................................46

2.8距離保護.......................................................................55

2.9阻抗特性.......................................................................60

2.10頻率滑差.....................................................................67

2.11常規試驗.....................................................................76

2.12時間特性.....................................................................81

2.13振蕩...........................................................................89

2.14故障再現.....................................................................94

附錄一：配置清單...............................................................105

附錄二：售后服務...............................................................107

第一章 儀器技術參數及特點

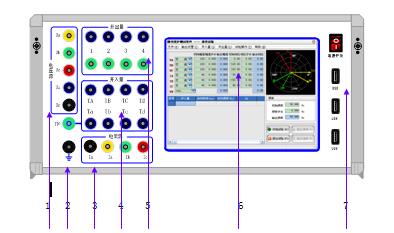

1.1 面板說明

1、電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。
2、機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3、電流源輸出端口  IA、IB、IC和共用中性點IN。
4、開關量輸入端口  TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5、開關量輸出端口  4對空接點輸出。
6、液晶顯示屏  8.4〞彩色液晶顯示屏。
7、SB接口  可以通過USB接口將測試數據存儲到U盤中。

1.2 技術參數

1.2.1 交流電流源
三相共用中性點的電流源，電流上升下降時間 ＜100μs
最大輸出功率：400VA/相
輸出準確度：

分辨力：

單相連續輸出時間：

1.2.2 交流電壓源

四相共用中性點的電壓源，電流上升下降時間 ＜100μs

輸出準確度：
