說明書下載Word.doc

目     錄

第一章儀器技術參數及特點............................................................５

1.1面板說明................................................................................. ５

1.2技術參數..................................................................................５

1.3技術特點..................................................................................９

1.4硬件結構..................................................................................10

1.5操作使用..................................................................................11

1.6軟件快捷鍵...............................................................................12

第二章軟件使用方法......................................................................13

2.1遞變?cè)囼?yàn)..................................................................................13

2.2狀態序列..................................................................................17

2.3諧波.........................................................................................23

2.4整組試驗..................................................................................28

2.5差動保護..................................................................................36

2.6頻率滑差..................................................................................43

2.7常規試驗..................................................................................48

2.8時間特性..................................................................................53

附錄一：配置清單..........................................................................58

附錄二：售后服務..........................................................................59

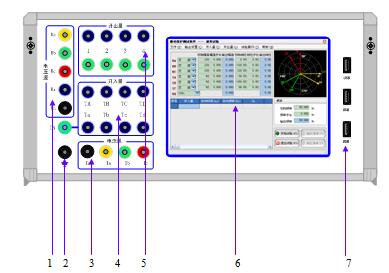

第一章 儀器技術參數及特點

1、電壓源輸出端口  UA、UB、UC、UX和共用中性點UN。
2、機殼接地端口  在測試時應可靠接地，可以提高測試數據的準確性和測試的安全性。
3、電流源輸出端口  IA、IB、IC和共用中性點IN。
4、開關量輸入端口  TA、TB、TC、TD、TE、TF、TG、TH共8路獨立輸入，兼容空接點與15V～250V有源接點，能自動識別有源接點的極性，TN為公共端。
5、開關量輸出端口  4對空接點輸出。
6、液晶顯示屏  8.4〞彩色液晶顯示屏。
7、USB接口  可以通過USB接口將測試數據存儲到U盤中。

1.2.1 交流電流源
三相共用中性點的電流源，電流上升下降時間 ＜100μs
最大輸出功率：450VA/相

輸出準確度：
