目 錄

一、產品概述……………………………………………3
二、產品結構……………………………………………5
三、設備原理……………………………………………6
四、使用方法..…………………………………………8
五、注意事項……………………………………………10
六、控制臺使用說明……………………………………12
七、工作原理……………………………………………13

一、產品概述
高壓交流試驗變壓器(SF6絕緣介質)是根據DL/T848.2-2004行業標準而設計生產的。全套裝置由輕型高壓試驗變壓器，其中控制箱（臺）由調壓器、測量、控制及保護等部分組成的一體化裝置。適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻高壓下的絕緣強度試驗。

二、產品結構
高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的圓桶形結構，整體外形顯得美觀大方。

三、設備原理
高壓試驗變壓器由高壓試驗變壓器和控制臺組成，其中控制臺是集調壓器、測量、控制、保護及信號等部分組成的一體化裝置。高壓試驗變壓器采用單框芯式鐵芯，初級繞組繞在鐵芯上，測量繞組和高壓繞組采用絕緣筒繞制并套在初級繞組外，系同軸布置結構。通過調節控制箱（臺）內的調壓器輸出電壓，接入高壓試驗變壓器的初級繞組，根據電磁感應原理，可獲得需要的高壓電壓。

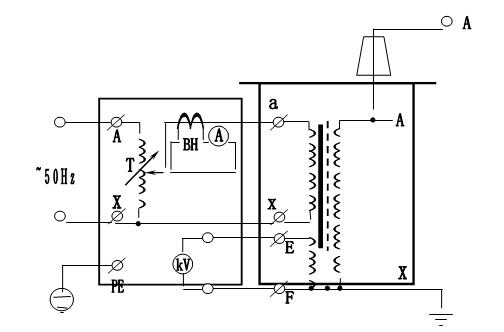

高壓試驗變壓器的工作原理圖見圖3
