一、概述
工頻交流耐壓試驗是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
本套裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
把工頻交流變壓器輸出端經過硅堆整流后，可以輸出高壓直流電壓，直流電壓經直流濾波器濾波補償后，紋波系數小于1%。

二、產品結構

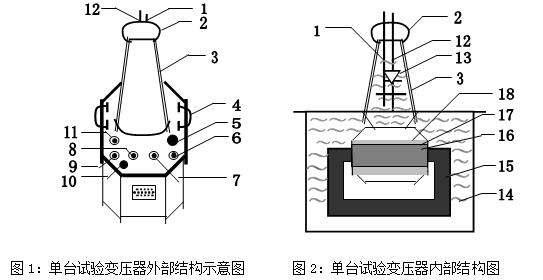

高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。

三、技術參數
額定容量：20kVA
輸入電壓：450V            輸入電流：44.4A
輸出電壓：AC50kV DC70kV   輸出電流：400mA
阻抗電壓：<10%            空載電流：<5%
變比：111.1               測量變比：500      聯接組別；I,I0
外形尺寸：360*440*750     重量：79kg
