一、產品描述
隨著電力行業的迅猛發展，電力行業基礎建設和設備的投入，尤其是SF6電器設備的不斷增加，對SF6電氣設備在安裝調試、檢修維護的要求越來越高，相關部門對SF6電器設備（尤其是GIS）施工及檢修過程中的抽真空和回充補氣提出更高的質量和時間要求。為適應這一發展的需要，本公司在多年從事SF6氣體電氣設備試驗、檢測及專業技術經驗積累的基礎上，根據國外最新、最先經的維護設備的事情分析，研制了技能達到國外先進設備的技術指標要求，又能滿足國內用戶價格要求的產品——ZWQC-45系列SF6氣體抽真空及回充裝置。
|
產品型號 |
真空泵速率（L/s） |
極限真空 （pa） |
抽真空時間 |
|||||
|
170L |
340L |
680L |
1360L |
2700L |
5400L |
|||
|
ZWQC-45 |
85 |
≤5*10-2 |
1 |
2 |
6 |
10 |
20 |
40 |
裝置原理圖見圖1：

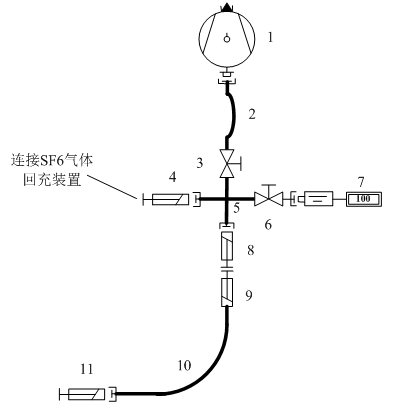

圖1 SG2085型SF6抽真空及回充裝置原理圖
裝置基本配置：
|
編號 |
名稱 |
型號 |
數量 |
|
1 |
直連泵 |
額定速率85L/S，極限真空度<10pa |
|
|
2 |
球閥、電磁閥 |
316.GU型真空球閥，DDC真空電磁閥 |
4 |
|
3 |
連接槽件 |
DN30型，用于連接SF6氣體回充裝置 |
1 |
|
4 |
管道 |
3米、5米 |
各1 |
|
5 |
真空表 |
數顯 |
1 |
|
6 |
軟管 |
長度5m，憎水材料組成 |
2 |
|
7 |
連接插件 |
可選配各種類型的電器設備接口 |
|

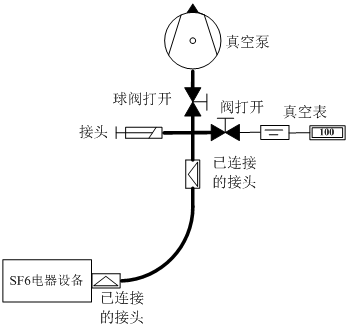

圖2 SF6電器設備抽真空連接示意圖
第一步：通過軟管將裝置和SF6電器設備連接在一起。
第二步：按下控制面板上的綠色抽真空按鈕，啟動抽真空功能（前級泵將先啟動，待真空度達到一定預設值羅茲泵啟動）。
第三步：緩慢打開真空泵球閥和管道連接球閥。
第四步：抽空SF6電器設備，直至達到穩定的真空度。
第五步：等達到設定真空度后，設備進入自動狀態。（出廠設定為：低于30Pa時進入計時狀態，當計時結束后停機，回升到200Pa時自動啟動。）
注：本裝置為選配件。修改設定值見《數顯電阻真空計說明書》。
初試值：O1H=5000Pa；O1L=30Pa；O2H=200Pa；O2L=200Pa。
4.2 對SF6電器設備回充氣體

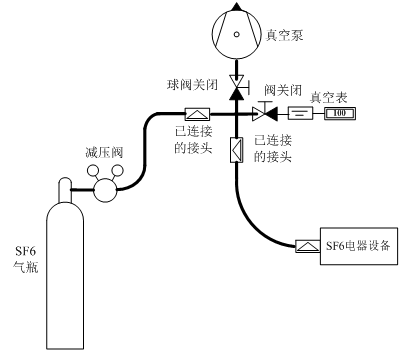

圖3 對SF6電器設備回充氣體連接示意圖
第一步：在確保裝置連接管道真空后，關閉真空泵球閥和真空真空計閥
第二步：將SF6氣瓶連接到SF6回充設備上。
第三步：打開SF6氣瓶，調節減壓閥到所需的充壓，打開裝置連接管道閥門，回充氣體。
第四步：當達到所需的充氣壓力時，再次關閉SF6氣瓶，關閉所有閥門，完成回充操作。
