目 錄
二、功能特點
1、過濾加速裝置技術成熟，使用方便、效率高。含有多個抽頭，可一次實現多個過濾過程。使用水循環裝置代替油循環泵，使用更為方便，故障率低；
2、鼓風干燥裝置采用德國技術，風道先進；風機噪聲小，性能穩定；
3、微電腦智能控制，設定溫度后，儀表自行判斷加熱所需功率，并顯示加熱狀態，控溫精確穩定；
4、可調式進風口，控制箱內溫度和氣體的排放；
5、精密電子天平具有數字化多點線性修正、漂移修正、開機自檢和去皮等多種功能；
6、附帶配套計算軟件，計算方便，且結果更為精確。
1、天平精度：0.1mg；
2、最大稱量：200g；
3、控溫范圍：室溫+10℃～250℃；
4、溫度分辨率：1℃；
5、溫度波動度：±1℃；
6、溫度均勻度：±1℃；
7、抽濾流量：60L/Min；
8、抽濾最大真空度：0.098Mpa；
9、抽濾單頭抽氣量：10L/min；
10、抽濾抽氣頭個數：2個；
11、電源電壓：220±10%；
12、環境溫度：5—40℃；
13、相對濕度： 75%。
四、使用說明

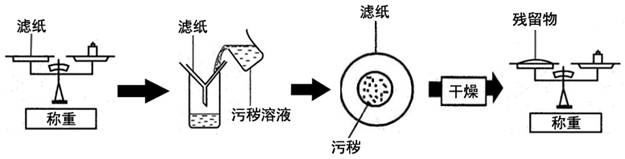

操作步驟大致分為稱重、溶解、過濾、干燥、稱重和計算。取出抽濾瓶、漏斗、軟管，將漏斗裝到抽濾瓶上（注意密封性），連接軟管到快速過濾器入口，準備好燒杯、濾紙；安裝好電子天平、調節水平儀與調整腳使之在桌面上平穩，并提前開機60分鐘進行預熱；安裝好恒溫干燥箱。
灰密度測試步驟
第一步：稱重
在進行溶解操作前，必須先稱量濾紙的重量，并記錄下來。
調天平：天平開機前，應觀察天平后部水平儀內的水泡是否位于圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降，打開電源，按“開機”鍵，開啟天平，為保證天平準確性，請預熱大于60分鐘。待天平穩定后，出現0.00000g，根據需要進行“校準”操作，將濾紙放置稱盤正中央，待g出現后，即為濾紙的重量。
第二步：溶解

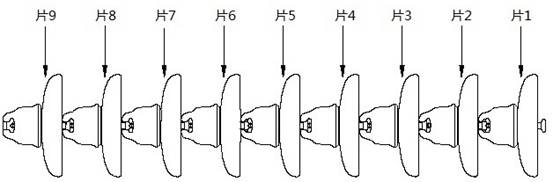

1、選取絕緣子
帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。
提示：每次只測量一片絕緣子，最后用三片的測量結果計算平均值，同時，為避免污穢損失，拆卸和搬運絕緣子時操作者不應接觸絕緣子的絕緣表面。
2、配置溶劑
建議選用去離子水，或蒸餾水。如果現場條件有限，可以使用引用純凈水或礦泉水。（電導率小于100為宜）
取水量過少時，會造成污穢中的可溶物未能全部溶解。建議取水量參照下面兩種方法之一。
方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：
表1 絕緣子表面積與鹽密測量用水量的關系
|
面積(cm2) |
≤1500 |
1500～2000 |
2000～2500 |
2500～3000 |
|
用水量 |
300 |
400 |
500 |
600 |
方法二：按每平方厘米表面積用水0.2ml計算總用水量。
將上述溶劑裝入潔凈的燒杯中。
3、擦拭表面污穢和溶解
建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。擦拭之前需要稱其重量，用筆或電腦記錄結果。
以紗布和蒸餾水為例，擦拭步驟如下：
a)稱量干紗布的重量，并記錄結果；
b)將紗布浸入燒杯中，再用潔凈鑷子（或戴上配置的一次性手套）把水?dāng)D干后取出；
c)使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈；
d)擦拭和溶解步驟完畢，準備將燒杯中的溶液過濾。
注意：
1、使用鑷子把濕紗巾的水?dāng)D干時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差；
2、盡可能只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在最后稱重時可能超過天平量程。
第三步：過濾
過濾方式有兩種，一種為常規過濾，另一種使用真空抽濾機過濾。
a)常規過濾
準備器材：實驗架、漏斗、燒杯、玻璃棒、濾紙。
過濾步驟和注意事項參照化學實驗教材。
此種過濾方式的優點：器材易得、操作簡便。缺點：過濾時間長；濾紙和灰中會殘留一定量的可溶物，將使結果偏大。
b)過濾加速裝置過濾
準備器材：過濾加速裝置、漏斗、導管、抽濾瓶。
過濾步驟參照真空抽濾機使用說明（詳見附錄D）。
此種過濾方式的優點：過濾時間短，可溶物殘留微小，也縮短了
干燥時間。缺點：器材成本高。
第四步：干燥
將過濾后的濾紙順對折成90°后平放在干燥箱的擱板上，關好箱門。打開電源開關，儀器開始加熱工作，溫控儀表開始顯示工作室的溫度。
干燥箱出廠時設置的溫度為130℃，干燥時長為30-50分鐘。可以根據實際情況重新設置溫度和時長，建議溫度不要超過150℃，否則可能引起濾紙燃燒。（詳見附錄C）
工作完畢后，關閉電源開關即可。
第五步：稱重
將干燥后的濾紙和灰一同稱重。（天平的使用詳見附錄E）
a)調水平：天平開機前，應觀察天平后部水平儀內的水泡是否位于圓環的中央，否則通過天平的地腳螺栓調節，左旋升高，右旋下降。
b)打開電源，按〔ON/OFF〕鍵，開啟天平，預熱30分鐘。
c)天平校準，先按“去皮”，再放入砝碼，然后取下砝碼，如果顯示值不為0，則再次按“去皮”。
f)置入濾紙和灰，待g出現后，即是濾紙和灰的重量。
g)稱量完畢，按〔ON/OFF〕鍵關機。
第六步：計算
使用以下公式計算：
絕緣子表面附灰密度NSDD=1000（Ms-Mf）/S。
注：NSDD的單位為mg/ cm2 （毫克每平方厘米），
Ms表示濾紙和灰一起稱重的質量，單位為g，
Mf表示過濾前濾紙和擦拭用紗巾質量，單位為g，
S表示絕緣子的表面積，單位為cm2。
五、注意事項
1、干燥箱距墻壁以20-30CM為宜；
2、干燥箱上面不得堆放物品；
3、天平應放置在無振動位置，盡可能的水平，稱量時也應輕拿輕放。不能稱取超出最大稱量范圍的物品；
4、請不要用包含溶劑或研磨劑的清潔劑，其將導致操作平臺的薄膜損壞；
5、請注意勿讓液體滲透進天平；
6、使用者請不要維修、保養或替換天平的任何部件。
六、產品清單
|
1、精密電子天平 |
1臺 |
|
|
2、鼓風干燥裝置 |
1臺 |
|
|
3、過濾加速裝置(亦稱加速器) |
真空抽濾機 |
1臺 |
|
抽濾瓶 |
1個 |
|
|
布氏漏斗 |
1個 |
|
|
濾紙 |
1包 |
|
|
密封橡皮圈 |
1套 |
|
|
取樣布（專業紗巾） |
1包 |
|
|
4、培養皿 |
1個 |
|
|
5、400mL燒杯 |
1個 |
|
|
6、專用一次性手套 |
1包 |
|
|
7、產品使用說明書 |
1本 |
|
|
8、合格證 |
1份 |
|
|
9、數據處理軟件光盤 |
1個 |
|
七、售后服務
凡購買等值絕緣子灰密度測試儀的用戶均享受以下的售后服務：
1、儀表自售出之日起三個月內，如有質量問題，我公司免費更換新表，但用戶不能自行拆機。屬用戶使用不當?shù)那闆r不在此范圍；
2、儀表一年內凡質量問題由我公司免費維修；
3、儀表自售出之日起超過一年時，我公司負責長期維修，適當收取材料費；
4、詳細售后服務以銷售合同為準。
附錄A
表A1常用交流絕緣子表面積一覽表
|
序號 |
絕緣子型號 |
上表面積 cm2 |
下表面積 cm2 |
總表面積 cm2 |
廠 家 |
|
1 |
FC70～FC120/146(127) |
566 |
1083 |
1649 |
自貢塞迪維爾鋼化玻璃絕緣子公司 |
|
2 |
BC8～BC12/146(127) |
566 |
1083 |
1649 |
|
|
3 |
FC160/155(146,170) |
825 |
1492 |
2317 |
|
|
4 |
BC160/155(146,170) |
825 |
1492 |
2317 |
|
|
5 |
FC210/170 |
854 |
1458 |
2312 |
|
|
6 |
FC300/195 |
1020 |
2157 |
3177 |
|
|
7 |
FC7P～FC12P/146 |
611 |
1392 |
2003 |
|
|
8 |
BC8P～BC12P/146 |
611 |
1392 |
2003 |
|
|
9 |
FC70P～FC120P/146 |
881 |
1646 |
2527 |
|
|
10 |
BC80P～BC120P/146 |
881 |
1646 |
2527 |
|
|
11 |
FC16P/155(170) |
895 |
1794 |
2689 |
|
|
12 |
FC160P/170(155) |
1198 |
2541 |
3739 |
|
|
13 |
FC210P/170 |
1183 |
2536 |
3719 |
|
|
14 |
FC300P/195 |
1627 |
3718 |
5345 |
|
|
15 |
FC70DFC120D/127(146) |
1184 |
1203 |
2387 |
|
|
16 |
FC160D/146(155) |
1500 |
1769 |
3269 |
|
|
17 |
FC210D/155(170) |
1433 |
1468 |
2901 |
|
|
18 |
LXY-70 LXY4-70 |
648 |
862 |
1510 |
南京電瓷廠 |
|
19 |
LXY-100 |
548 |
862 |
1410 |
|
|
20 |
LXY-120 |
648 |
862 |
1510 |
|
|
21 |
LXY-160 LXY3(4)-160 |
773 |
1325 |
2098 |
|
|
22 |
LXY3-210 |
859 |
1459 |
2318 |
|
|
23 |
LXY-240 |
859 |
1459 |
2318 |
|
|
23 |
LXY-240 |
859 |
1459 |
2318 |
|
|
24 |
LXY-300 |
1097 |
2041 |
3138 |
|
|
25 |
LXHY-70 LXHY4-70 |
870 |
1378 |
2248 |
|
|
26 |
LXHY5-70 |
975 |
1601 |
2576 |
|
|
27 |
LXHY4-100 |
975 |
1601 |
2576 |
|
|
28 |
LXHY4-120 |
975 |
1601 |
2576 |
|
|
29 |
LXY3-210 |
859 |
1459 |
2318 |
|
|
30 |
LXY-240 |
859 |
1459 |
2318 |
|
|
31 |
LXY-300 |
1097 |
2041 |
3138 |
|
|
32 |
LXHY-70 LXHY4-70 |
870 |
1378 |
2248 |
|
|
33 |
LXHY5-70 |
975 |
1601 |
2576 |
|
|
34 |
LXHY4-100 |
975 |
1601 |
2576 |
|
|
35 |
LXHY4-120 |
975 |
1601 |
2576 |
|
|
36 |
LXHY3-160 LXHY4-160 |
993 |
1806 |
2799 |
|
|
37 |
LXHY5-160 LXHY6-160 |
1256 |
2415 |
3671 |
|
|
38 |
LXHY1-210 |
1256 |
2415 |
3671 |
|
|
39 |
LXAY-120 |
946 |
784 |
1730 |
|
|
40 |
LXZY-160 |
1256 |
2415 |
3671 |
|
|
41 |
LXZY-210 |
1256 |
2415 |
3671 |
|
|
42 |
LXZY-300 |
1811 |
3152 |
4963 |
|
|
43 |
XP-70 |
674 |
917 |
1591 |
大連電瓷廠 |
|
44 |
XP-100 |
670 |
807 |
1477 |
|
|
45 |
XP-160 |
681 |
891 |
1572 |
|
|
46 |
XP-210 |
874 |
1112 |
1986 |
|
|
47 |
XP2-210 |
950 |
1337 |
2287 |
|
|
48 |
XP1-300 |
127 |
1994 |
2121 |
|
|
49 |
XWP1-70 |
1162 |
861 |
2023 |
|
|
50 |
XWP2-70 |
1162 |
861 |
2023 |
|
|
51 |
XWP2-100 |
1288 |
1208 |
2496 |
|
|
52 |
XWP2-160 |
1551 |
1208 |
2759 |
大連電瓷廠 |
|
53 |
XWP-210 |
1423 |
1360 |
2783 |
|
|
54 |
XDP-70C |
336 |
382 |
718 |
|
|
55 |
XDP-70CN |
336 |
382 |
718 |
|
|
56 |
XWP-7 |
1210 |
803 |
2013 |
|
|
57 |
X-4.5 |
645 |
805 |
1450 |
|
|
58 |
XP-7 |
685 |
715 |
1400 |
|
|
59 |
XP-10 |
645 |
805 |
1450 |
|
|
60 |
LXP-7 |
685 |
715 |
1400 |
|
|
61 |
CA-596EZ(400) |
|
|
3821 |
NGK |
補充型號：
|
產品型號 |
盤徑 mm |
高度 mm |
泄漏距離 mm |
表面積 cm2 |
制 造 廠 |
|
XP-16 |
255 |
155 |
305 |
1630 |
大 連 |
|
XP-16 |
254 |
155 |
290 |
1530 |
醴 陵 |
|
XP3-16 |
280 |
155 |
350 |
2006 |
大 連 |
|
XP-16D |
280 |
160 |
370 |
1965 |
醴 陵 |
|
XP-16D1 |
280 |
155 |
330 |
2019 |
醴 陵 |
|
XP-16D2 |
300 |
155 |
300 |
1965 |
醴 陵 |
|
XP-16D3 |
300 |
155 |
400 |
2275 |
醴 陵 |
|
XP-16D4 |
300 |
155 |
400 |
2675 |
醴 陵 |
|
XP-21 |
280 |
170 |
335 |
1892 |
大 連 |
|
XP-21 |
280 |
170 |
320 |
1974 |
醴 陵 |
|
XP-30 |
320 |
195 |
370 |
2455 |
大 連 |
|
XP-30 |
320 |
195 |
350 |
2462 |
醴 陵 |
|
XW-4.5 |
254 |
180 |
450 |
2200 |
西 安 |
|
XW-4.5 |
254 |
170 |
440 |
2080 |
大 連 |
|
XW1-4.5 |
254 |
160 |
410 |
2070 |
蘇 州 |
|
XWP-6 |
280 |
146 |
400 |
2470 |
醴 陵 |
|
XWP-6 |
254 |
146 |
390 |
2070 |
蘇 州 |
|
XWP-6 |
254 |
160 |
400 |
2070 |
蘇 州 |
|
XWP-7 |
255 |
146 |
400 |
1800 |
大 連 |
|
XWP-7 |
280 |
146 |
400 |
2470 |
醴 陵 |
|
XWP-10 |
280 |
160 |
450 |
2492 |
大 連 |
|
XWP-16 |
300 |
155 |
400 |
2154 |
大 連 |
|
XWP1-16 |
280 |
155 |
400 |
2291 |
醴 陵 |
|
XWP3-16 |
300 |
155 |
450 |
2727 |
大 連 |
|
XHP-16 |
300 |
155 |
450 |
3007 |
大 連 |
|
XHP-21 |
300 |
170 |
470 |
3364 |
大 連 |
|
XHP-30 |
320 |
195 |
460 |
3194 |
大 連 |
表A2常用直流絕緣子表面積一覽表
|
序號 |
型號(噸位) |
上表面積 cm2 |
下表面積 cm2 |
總表面積 cm2 |
廠家 |
|
1 |
CA-774EZ(210) |
|
|
3754 |
NGK |
|
2 |
CA-772EZ(160) |
2900 |
845 |
3745 |
|
|
3 |
CA-776EZ(300三傘) |
3951 |
1268 |
5219 |
|
|
4 |
CA-765EZ(300) |
2055 |
3055 |
5110 |
|
|
5 |
CA-735EZ(160) |
1355 |
2295 |
3650 |
|
|
6 |
CA-745EZ(210) |
1355 |
2295 |
3650 |
|
|
7 |
CA-765EZ(400) |
|
|
3980 |
|
|
8 |
大連160KN |
1355 |
2185 |
3540 |
|
|
9 |
自貢160KN |
1355 |
2325 |
3680 |
|
附錄B

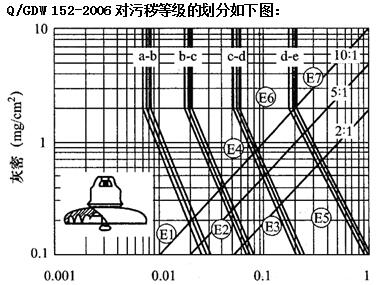

等值鹽密（mg/cm2）
注1：E1～E7對應表1中的7種典型污穢示例，a-b、b-c、c-d、d-e為各級污區的分界線；
注2：三條直線分別為灰密鹽密比值為10:1、5:1、2:1的等灰鹽比線。
圖1 普通盤形絕緣子現場污穢度與等值鹽密/灰密的關系
附錄C
鼓風干燥裝置詳細說明
I、產品介紹
恒溫鼓風干燥裝置（干燥箱）外殼體均采用優質冷軋板制作，外表采用靜電噴塑；內室采用鏡面不銹鋼板制成；內設多層載物托架，高低位置可調；同時設置有合適的熱風循環系統，隔熱層充填超細玻璃棉。箱門設有雙層鋼化玻璃觀察窗，便于觀察；工作室與箱門接觸處采用硅膠密封圈密封，以保證工作室與箱門之間的高度密封性，電器控制面板均布置在箱體左側。
箱內加熱系統由電加熱器、風機、合適的風道結構以及控溫儀組成；控溫精度高，設定溫度有保護裝置，并配備有報警功能和定時功能。
II、功能特點
1、箱體內均采用鏡面不銹鋼氬弧焊制作而成，箱體處采用優質冷軋板，造型美觀。
2、采用具有超溫偏保護、數字顯示的微電腦P.I.D溫度控制器，帶有定時功能控溫精確可靠。
3、熱風循環系統由能在高溫下連續動轉的風機和合適風道組成。提高工作內溫度均勻度。
III、技術指標
1、電源電壓：AC220V/50Hz
2、測量精度：±1%FS
冷端補償誤差：±2℃(0～50℃范圍內)
3、測量值(PV)、設定值(SV)范圍：-199～999
4、控制方式：PID控制
5、使用環境溫度：0～50℃
6、使用環境濕度：30～85%RH
7、工作室尺寸：340X320X320(mm)
8、外形尺寸：620X530X490(mm)
IV、使用方法
1、向上抬起門把手，打開箱門，把需要干 燥處理的物品放入箱內鋼絲擱板上，擺放時請注意物品之間要留出空間，以便空氣對流循環，且不能堵塞下部的風道，向下壓門把手關閉箱門。
2、接通與本設備要求相一致的電源，并將所使用供電電源插座的接地端可靠接地。
3、打開電源開關，顯示器顯示工作室溫度。
|
面板說明 |
內容說明 |
|
PV |
測定值顯示器 |
|
SV |
設定值顯示器 |
|
ON |
輸出開指示燈 |
|
OFF |
輸出關指示燈 |
|
▲ |
設定值增加鍵 |
|
▼ |
設定值減少鍵 |
|
▼ |
位移鍵 |
|
Set |
按一次：開始設定溫度 連續按二次：開始設定時長。 |
4、修改設定溫度:按一下“Set”鍵，進入溫度設定狀態，顯示窗下排顯示提示符“SP”，上排顯示溫度設定值。按儀表上的位移鍵、增加鍵、減少鍵，設定所需溫度。設定完成后，1分鐘內無任何操作，儀器進入正常顯示狀態。或者按“Set”鍵，退出設置狀態，進入正常工作狀態。
5、修改設定時間：連續按二次“Set”鍵，進入干燥時長設定狀態，顯示窗下排顯示提示符“ST”，上排顯示恒溫時間設定值（個位置閃爍），按儀表上的位移鍵、增加鍵、減少鍵，設定恒溫時長。設定完成后，1分鐘內無任何操作，儀器進入正常顯示狀態。或者按“Set”鍵，退出設置狀態，進入正常工作狀態。
6、當恒溫時長為“0”時，表示沒有定時功能，控制器將連續運行，顯示窗下排顯示溫度設定值。當設定時間不為“0”時，顯示窗下排顯示運行時間，并且最后一位小數點“.”亮。等測量溫度達到設定溫度后，定時器開始計時，電亮的小數點開始閃爍。時間到，運行結束，顯示窗下排顯示“End”，蜂鳴器鳴叫30秒。運行結束后，長按“減少鍵”3秒可重新運行啟動。
7、干燥結束后，關閉電源開關，等物品冷卻到一定溫度后（最好等降到室溫后），再打開箱門取出物品，小心燙傷。
V、注意事項
1、干燥箱外殼必須有線接地，以保證使用安全；
2、使用完畢后應將電源關閉；
3、干燥箱無防爆裝置，不得放入易燃易爆物；
4、干燥箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物；
5、干燥箱內物品放置切勿過擠，必須留出適當空間，以利于熱空氣循環；
6、箱體內外應經常保持清潔與衛生；
7、當工作溫度過高時，關機后應將箱門打開降低箱內溫度以后再取出物品，以防燙傷；
8、未經授權，不得隨意拆卸箱體，倘若由此造成產品損壞，責任由用戶自行承擔。
附錄D
過濾加速裝置詳細說明
I、主要技術指標
真空度：-0.098MPa（循環水溫度0～25℃）
泵排量：60L/min
單嘴抽氣速率：10L/min
電動機功率：180W
水箱容積：15L
工作電壓：AC 220±10% 50HZ
噪音：<45分貝
自重：15KG
揚程：8米
II、操作程序
1.準備工作：將進水口與出水口用細且短的軟管連接；將排水口和溢水口用粗的軟管連接；
2.打開水箱上蓋，注入清潔的涼水，當水面高度與溢水口的下端齊平時停止加水；
3.將抽頭II使用配置的黃色橡皮管和夾子堵住。將抽頭I與抽濾瓶的抽濾嘴用白色長橡膠軟管連接。布氏漏斗和橡皮墊置于抽濾瓶上；
4.將濾紙放在漏斗的底部，并盡量貼近濾斗壁和底部。操作要領：將濾紙平放于漏斗上，保持濾紙多出漏斗外圍的部分分布均勻，將多余的部分向上折起，形同睡蓮葉狀，然后將濾紙放于漏斗底部。到入少量的水將濾紙浸濕，然后帶上手套用手指輕輕的將濾紙與漏斗壁磨平貼緊，保證漏斗壁與濾紙之間沒有氣泡或間隙，這樣抽濾的效果會好很多；
5.抽濾開始：將需要過濾的溶液倒入漏斗中，溶液高度不能超過
濾紙。打開抽濾機開關，指示燈亮即開始工作。在抽濾的同時，不斷向漏斗中添加溶液，保持溶液的高度稍低于濾紙上邊緣為佳；
6.抽濾完成后，再保持抽濾狀態2分鐘，以盡量減少濾紙中的水分。將濾紙在漏斗中對折2次成90度扇形后取出。放于干燥箱或培養皿中等待干燥。
III、常見故障及維修
|
故障 |
原 因 |
維 修 辦 法 |
|
不抽真
空 |
1.真空裝置被異物堵塞 |
去掉真空頭清除異物 |
|
2.吸氣管路漏氣 |
密封管路 |
|
|
3.真空表失靈 |
清洗表后密封螺絲鍵槽 |
|
|
不啟動電機 |
1.線路不通 |
檢修更換線路 |
|
2.保險絲管燒斷 |
檢修更換保險絲管（5*20、20A） |
|
|
水泵不 抽水 |
1.水泵葉輪被污水銹結 |
打開泵頭，清銹結，換清水 |
|
2.水泵葉輪打碎 |
打開泵頭，更換新葉輪 |
|
|
3.水箱水沒加到位置 |
重新加水（加水至淹沒泵頭位置) |
附錄E
精密電子天平使用說明
I、使用說明
（一）、操作
1.在使用前觀察水準器。如水泡沒有位于水準器的中心，需調節天平調節腳。使水泡位于水準器中心。
2.本天平采用輕觸按鍵，能實行多鍵盤控制，操作靈活方便，各功能的轉換與選擇只需按相應的按鍵。
3.面板鍵盤介紹
<開機>/<ON>---開啟顯示屏鍵
<關機>/<OFF>---關閉顯示屏鍵
<去皮>/<TAR>---清零（去皮）鍵
<積分>/<INT>---積分時間調整鍵
<穩定鍵>/<ASD>---靈敏度調整鍵
<校準>/<CAL>---天平校準、點數功能確認、百分比負載確認鍵
<點數>/<COU>---點數功能鍵
（二）、開機
1.選擇適合電源電壓，將電壓轉換開關置相應位置。
2.開關接通電源，開始通電工作（顯示屏還沒通電）通常需要預熱以后，可開啟顯示屏進行操作使用。如果急用，預熱時間不足時，可以通過天平校準后稱量，得到精確的測量值。
3.鍵盤的操作功能
<開機>開啟顯示屏鍵
只要輕按一下<開機>鍵，顯示器全亮。
對顯示器功能進行檢查，約二秒后，顯示天平的型號：
例如
然后是稱量模式：
<關機>關閉顯示屏鍵
輕按<關機>鍵，顯示屏熄滅（此時天平仍舊通電的）。若要較長時間不再使用天平，應在關閉顯示屏后，在拔去電源線。
<去皮>清零鍵
置容器于稱量盤上，顯示出容器的質量：
然后輕按<去皮>鍵，顯示消隱，隨機出現全零態，容器的質量顯示值已去除：
當拿去容器，就出現容器質量的負值：
再輕按<去皮>鍵，顯示器為零：
（三）、天平校準
1.校準天平的準備：
準備好相應質量的砝碼，取下秤盤上所有被測物。置Cou-0，INT-3，ASD-2，UNT-0模式（天平開機的默認值）。輕按<去皮>鍵，天平清零。
2.校準：
輕按<校準>鍵，當清時出現“CAL-200”閃爍碼時，即松手，表示需要用200g的標準砝碼校準。此時放上準備好的200g標準砝碼，顯示屏出現“200.0000”時，拿去標準砝碼，顯示器應出現0.0000g。完成一次校準。如若顯示不為零，則再清零，在重復以上校準操作（為了得到準確的校準結果，最好反復以上校準操作二次）。校準順序如下圖
（四）、COU點數功能
本電子天平具有點數功能，其平均數設有5,10,25,50四檔。
平均數范圍設置：
只要按<點數>鍵不松手，顯示屏就會出現如下所示的不斷循環：
分別代表5、10、25、50只的平均值。
如你需要一般稱量功能，當顯示器出現Cou-00時即松手，然后會出現等待狀態“……”，待天平穩定后會出現稱量狀態0.0000g
如你需要進入點數狀態，當顯示屏顯示“Cou-1、Cou-2、Cou-3、Cou-4”的任意一種狀態即松手，顯示屏?xí)霈F(xiàn)相應的狀態“Cou-5、Cou-10、Cou-20、Cou-50”分別代表的是5、10、20、50個平均值。
如當顯示為“Cou-1”時松手，隨即顯示器顯示出“Cou-5”，其中“5”為閃爍碼，此時秤盤上放上5個被稱物，再按一下“校準”鍵，即會出現“……”等待狀態數秒后，顯示“5”，此時可拿去被稱物，顯示屏顯示“0”,這是就可對相同重量的物品進行點數操作。（流量：被稱物體的質量不能大于天平的大稱量。）若用10、20、50作為平均值，那么點數的精確會更高。
（五）、UNT量制轉換
只要按住<單位轉換>鍵不松手，顯示屏就會循環顯示如下所示菜單：
“g”表示單位“克”，“ct”表示“米制克拉”，“oz”表示單位為“盎司”。“ozt”表示單位為“金藥盎司”。
（六）、INT積分時間調整
積分時間有四個依次循環的模式可選擇。
只要按住<積分>鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：
其對應的積分時間長短為：
-INT-0快速，-INT-1短，-INT-2 較短，-INT-3較長。
<積分>鍵選定積分時間辦法也同<單位轉換>鍵一樣。
（七）、ASD穩定度調整
本產品穩定度也有一次循環的四種模式可選擇。

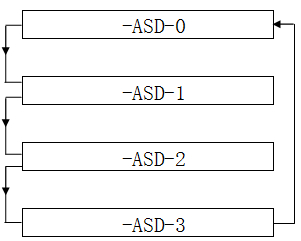

只要按住<穩定度>鍵不松手，顯示屏就會出現如下所示菜單，不斷循環：
其對應的穩定度為：
-ASD-0最高，-ASD-1高，-ASD-2較高，-ASD-3低
其中-ASD-0是生產調試用模式，用戶不宜使用。為<穩定度>鍵選定靈敏度模式的辦法也同<單位轉換>鍵一樣。
現將ASD與INT二模式的配合使用情況列出，供用戶參考。
最快稱量速度 INT-1 ASD-3
通常使用情況 INT-3 ASD-2
環境不理想時 INT-3 ASD-3
（八）、PRT打印設定

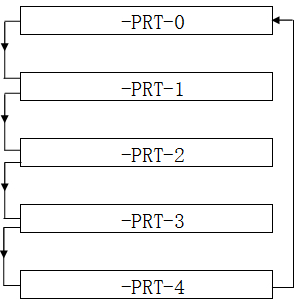

只要按住<打印>鍵不松手，顯示屏就會出現“四種模式” ，依次不斷循環，供用戶選擇。如下所示：
PRT-0為非定時按鍵輸出模式。此時只要輕按一下<打印>鍵，輸出接口上就輸出當時的稱量結果一次。注意：這是反應又輕又快地按此鍵，否則會出現下一個輸出模式。
PRT-1 為定時半分鐘輸出一次
PRT-2 為定時一分鐘輸出一次
PRT-3 為定時二分鐘輸出一次
PRT-4 為連續不斷輸出
<打印>鍵模式的設定辦法也同<單位轉換>鍵。
（九）、稱量、去皮、加物、讀取偏差等操作
1.稱量：
以上各模式待用戶選定后（本天平開默認值是：INT-3，ASD-2，PRT-4）,按<去皮>鍵，顯示為零后，置被稱物于秤盤上，待天平穩定-即顯示器左邊的“0”熄滅后，天平的顯示值即為被稱物體的質量值。
2.去皮重：
置容器于秤盤上，天平顯示容器質量，按<去皮>鍵，顯示零，即去皮重。再置被稱物于容器中，這時顯示的是被稱物的凈重。
3.累計稱量：
用去皮重稱量法，將被稱物逐個置于秤盤上，并相應逐一去皮清零，最后移去所有被稱物，此時顯示數的絕對值為被稱物的總質量值。
4.加物：
置“INT-0，ASD-0”模式，置容器于秤盤上，去皮重。將稱物(液體或松散物)逐步加入容器中，能快速得到連續讀數值。當被稱物達到所需稱量，顯示器左邊的“0”熄滅后，這是現實的數值即為用戶需的測量值。當加入混合物時，可用去皮重法，對每種被測物計凈質量。
5.讀取偏差：
置基準砝碼（或樣品）于秤盤上，去皮重，然后取下基準碼，顯示其負值。再置被測物于秤盤上，視被測物比基準砝碼重或輕，相應顯示正或負偏差值。
6.下稱：
擰松天平底部小圓蓋的螺絲，露出掛鉤。將天平置于開孔的工作臺上，調整水平位置，并對天平進行校準工作，就可以用掛鉤掛物稱量了。
II、天平的維護保養和故障排除
1.維護與保養
天平必須小心使用。秤盤與外殼需經常用軟布和牙膏輕輕擦洗。切不可用強溶解劑擦洗。
2.故障與排除
|
序號 |
故障 |
原因 |
排除 |
|
1 |
顯示器全不亮 |
天平未正常接通電源 .天平顯示器開關未開 .瞬時干擾 .熔斷絲損壞 |
.設法接通電源 .按<ON>鍵 .重新開關天平或重插電源線 .換熔斷絲，若再次燒壞，需送檢修 |
|
2 |
僅顯示上部線段“……” |
.超過最大載荷 .內部記憶校準數可能破壞 .秤盤未裝好 |
.應立減小負荷 .可按上述“校準天平”操作順序重新校準。此時標準砝碼放上去后，需經約8秒鐘穩定后，再顯示校準結果。 .重新安裝秤盤 |
|
3 |
僅顯示下部線段“……” |
.秤盤未安裝好 .未放上秤盤而欠輕 |
.重新安裝秤盤 .同上 |
|
4 |
稱量顯示值不穩定，（數據跳動） |
.有氣流 .工作臺不穩定 .天平積分時間短 .天平所處室溫波動大 |
.關閉天平防風門 .天平置于穩定的工作臺上 .可選較長的積分時間 .控制室溫 |
|
5 |
稱量結果不準確 |
.稱物前未清零 .天平未校準或校準砝碼不準確 .電源電壓不正確 |
.按<TAR>鍵 .天平重新校準
.改用正確電源 |
|
6 |
顯示器停留在某一數字或出現無意義符號 |
.可能瞬時干擾 .電源電壓不正確 |
.重新開機或重插電源 .改用正確電源
|
|
7 |
顯示器左邊穩定標志“0”不熄滅 |
.天平靈敏度較高 .天平所處環境不理想（如氣流大，有震動， 室溫波動大等） |
.改選靈敏度低一檔 .應改變環境 |
|
8 |
顯示“Err-1或Err-2” |
.可能瞬時干擾 .天平有故障 |
.重新開機或重插電源 .送檢修單位 |
|
9 |
顯示“CAL-Err” |
.校準天平前，秤盤上留有物體 .標準砝碼不準確 .標準天平前未清零 .未顯示稱量模式就按<校準>鍵 |
.拿去物體，清零并校準
.清零并校準 .同上 .轉到稱量模式 |
|
10 |
顯示屏的稱量單位不顯示，顯示屏的左下有一個砝碼圖標 |
.天平未經校準 .天平內部記憶的校準數被沖掉 |
.需對天平進行校準 .同上 |
|
11 |
顯示“Cou-Err” |
.點數操作時未預置過常數 .預置常數時稱量太大 .預置常數時稱量太小 |
.作點數平均數的預置操作 |
<b id="unzgh"><menuitem id="unzgh"></menuitem></b>
