目  錄

一、產品簡介……………………………………………………………… 5
二、技術指標及功能特點………………………………………………… 7
三、面板說明……………………………………………………………… 9
四、測試注意事項………………………………………………………… 9
五、CT負荷測試說明………………………………………………………11
六、PT負荷測試說明………………………………………………………13
七、檢定方法……………………………………………………………… 15
八、常見問題處理………………………………………………………… 15
九、儀器的維修及保證期………………………………………………… 16

尊敬的顧客

     感謝您購買本公司產品,在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本裝置。
     我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。

注意事項

請閱讀下列安全注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。

只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包 修等到各種服務，出現任何問題請先電話聯系售后服務部。

由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身安全！

◆防止火災和人身傷害
◆使用適當?shù)碾娫淳�：只可使用本產品專用、并且符合本產品規格的電源線。
◆正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試  線。
◆產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。
◆注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。
◆請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。
◆使用適當?shù)谋ｋU(xiǎn)管：只可使用符合本產品規定類型和額定值的保險管。
◆避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。
◆有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。
◆請勿在潮濕、易爆環境下操作，保持產品的清潔和干燥。

一、產品簡介

電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：
    ε=εw＋εTA＋εTV＋εr
式中    εw—電能表誤差%
        εTA—電流互感器合成誤差%
        εTV—電壓互感器合成誤差%
        εr—電壓互感器二次導線壓降引起的計量誤差%
在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。
國家電網公司生產運營部最新的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。
電壓互感器二次實際負荷：
電壓互感器在實際運行中，二次所接的測量?jī)x器以及二次電纜間及其與地線間電容組成時總導納。
電流互感器二次實際負荷：
電流互感器在實際運行中，二次所接測量?jī)x器的阻抗、二次電纜和接點電阻的總有效阻抗。

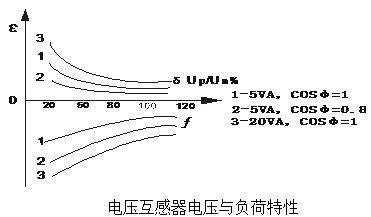

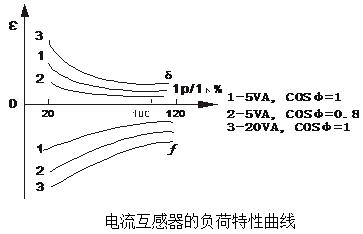

                電流互感器二次回路負載測試儀對互感器誤差影響說明請參考下圖。

          目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？
為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。我公司產品采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。

          另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。我公司儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。

我公司產品具有下列功能
1、可以實現全自動測量；
2、使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全；
3、儀器具有量程自動切換功能，保證測試精度；
4、采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強；
5、測量完畢，自動計算各項參數，便于客戶分析和試驗。
6、采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示； 數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7、采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8、二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
9、工作時間可以長達24小時（最長），可在充電狀態下測量。
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11、儀器體積小，重量輕。
12、能存儲480組測量數據，斷電后能保持十年
13、中文界面大屏幕顯示，帶有RS-232通訊接口

二、主要技術指標

1、環境條件
——溫度：－5C～40C
——相對濕度：<95%（25C）
——海拔高度：<2500m
——外界干擾：無特強震動、無特強電磁場
2、PT二次負荷測試儀主要技術指標
⊙導納測量準確度：
DX=(X×2%+Y×2%)2個字
DY=( Y×2%+ X×2%×34.38)2個字
2個字——儀器的量化誤差
電壓表頭：0.5%
⊙電阻測量范圍：0.1Ω-50.0Ω
⊙阻抗測量準確度：
DX=(X×2%+Y×2%)2個字
DY=( Y×2%+ X×2%×34.38)2個字
2個字——儀器的量化誤差
電流表頭：1%
3、CT二次負荷測試儀主要技術指標
——阻抗測量范圍：0.1Ω—50.0Ω
——阻抗測量準確度：
DX=(2%×X+2%×Y)2個字
DY=(2%×X+2%×Y)2個字
2個字——儀器的量化誤差
電流表頭：1%

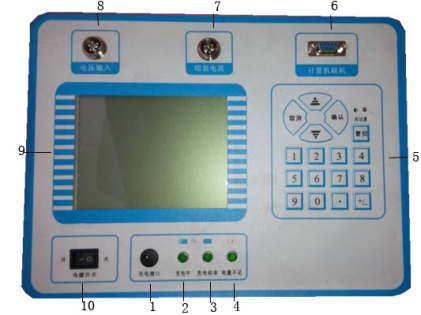

三、面板說明

①為充電接口
②為充電中
③為充電結束
④為電量不足
⑤為操作按鍵
⑥為RS232通訊口
⑦為鉗表電流輸入
⑧PT側電壓輸入
⑨液晶顯示器
⑩為電源開關

四、測試過程中需要注意事項

1、為了保證工作人員在現場試驗中的人身安全和電力系統發、供、配電氣設備的安全運行，必須嚴格執行DL409-1991《電業安全工作規程》。
2、電氣設備分為高壓和低壓兩種：
高壓：設備對地電壓在250V以上者；
低壓：設備對地電壓在250V及以下者；
3、工作人員與帶電高壓設備的安全距離
           表1高壓設備帶電時的安全距離

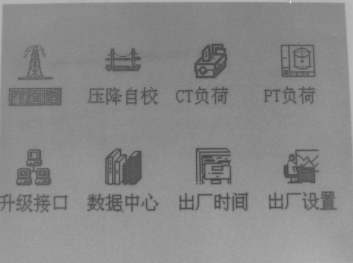

4、主界面介紹

1、CT負荷：測試CT二次負荷。
2、PT負荷：測試PT二次負荷。
3、升級接口：程序升級接口，不對用戶開放。
4、數據中心：可以瀏覽數據，刪除數據。
5、出廠時間：出廠時間
6、廠家設置：該設置不對用戶開放，主要由廠家設置一些初試出廠數據。

五、CT負荷測試說明

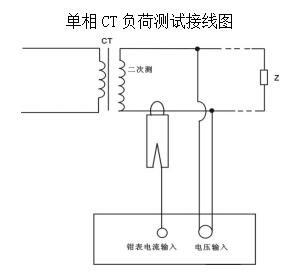

1、接線圖

2、具體操作說明
按接線圖接線后，打開儀器，儀器顯示主菜單
按“確定”鍵進入主界面如下圖

按“上下”“確定”鍵選擇到“CT負荷”如圖

輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）
最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如圖

如果需要存儲，長按數字鍵“2”后，按“確定”鍵即可。
—I：CT二次電流
—R：CT二次負荷中的電阻分量
—X：CT二次負荷中的電抗分量
—COSφ：根據R,X算出的功率因數
—U：
—Z：U/I
—Sn：U*I
—φ：根據R X算出二次負荷電流電壓之間的角度

六、PT負荷測試說明

1、接線圖

2、具體操作說明
按接線圖接線后，打開儀器，儀器顯示主菜單圖
按“確定”鍵進入主界面如下圖

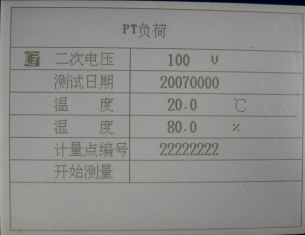

按“上下”“確定”鍵選擇到“PT負荷”如下圖

輸入各項參數（方法是按“上下”鍵移動到需要修改的地方，按“確定”鍵，然后按數字鍵輸入即可）

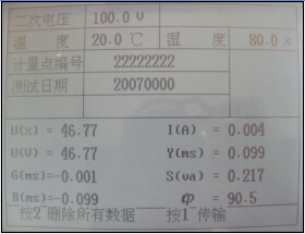

最后移動“上下”鍵到“開始測量”按“確定”鍵進入測量界面，如下圖

如需要存儲，長按數字鍵“2”后，按“確定”鍵即可。
—U：PT二次電壓；
—G：PT二次負荷中的電導分量；
—B：PT二次負荷中的電納分量；
—φ：根據G,B算出的角度；
—I：
－Y:I/U
—Sn：U*I

七、檢定方法

1、CT負荷檢定接線圖
檢定時可以使用互感器整檢臺，選擇阻抗測量回路即可，只需要TO  TX短接后穿過鉗表。KD接電壓輸入（使用PT側黃色和黑色兩根線）。注意鉗表P面向左。

2、PT負荷檢定接線圖
檢定時可以使用互感器整檢臺，選擇導納測量回路即可。只需要KD短接后穿過鉗表。AX接電壓輸入（使用PT側黃色和黑色兩根線）。注意鉗表P面向左。

八、常見問題處理

1、開機后沒有顯示：
處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯系廠家,請勿自行打開儀器，否則可能不能享受包修服務。
2、測試過程中，出現數據不穩定：
請檢查接線是否正確，接線是否接觸良好，同時周?chē)�是否有特別大的干擾。
3、負荷測試過程中出現負荷為負的情況：
處理辦法：請將鉗表反向即可。
4、電壓互感器二次回路壓降及負荷的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容。
5、電壓互感器二次回路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
6、使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好。
7、測試完壓降后，如需要測試二次負荷，必須要拆線后換上測試負荷的專用線才能測試負荷。
8、儀器不要被雨淋濕，不要受重壓。

九、儀器的維修及保證期

1、本儀器應放在環境溫度+5℃--40℃，相對濕度小于85%的室內，周?chē)�空氣不得有腐蝕性氣體。
2、本儀器檢定周期為一年。
3、本儀器在正常使用情況下，保證期自出廠日起為12個月，在12個月內如確因儀器制造質量問題而非使用不當所造成的故障，由本公司負責修理或更換。
4、儀器發生故障應有熟悉電子線路并有相當修理經驗的技術人員，充分閱讀本說明書，弄請信號流程，逐步排除故障。其他人員不得擅自打開儀器修理。
