目 錄

一、概    述……………………………………………3
二、技術參數……………………………………………3
三、工作原理……………………………………………4
四、使用方法……………………………………………4
五、注意事項……………………………………………8
感謝您選用閉口閃點全自動測定儀(本機型采用電點火方式)，您在使用儀器前，請認真閱讀使用說明書。


一、概述
閉口閃點全自動測定儀，主要用于石油產品閉口閃點值的測定，儀器采用ARM微處理器技術、彩色LCD、電阻式觸摸屏技術、中文菜單，人機交互更方便；儀器具有掉電存儲功能；儀器具有自動點火、顯示、鎖定并打印結果、自動冷卻等功能；儀器具有點火器亮度外部調整功能；儀器具有測量準確、重復性好、性能穩定可靠，操作簡單的優點。廣泛應用于電力、石油、化工、商檢、科研等部門，符合ASTM D93 、GB/T 261-2008標準方法要求。

二、技術參數
顯 示 器：彩色LCD顯示器
操作方式：觸摸屏
測量范圍：室溫~350℃
溫度檢測：鉑電阻
重 復 性：＞110℃±2℃    ≤110℃±1℃
點火方式：電點火
信息存儲：可存儲500個分析結果
冷卻方式：強制風冷
打 印 機：熱敏打印機
重 復 性：符合ASTM  D93  GB/T 261標準
電    源：交流220V±11V，50Hz±2.5HZ
功    率：≤350VA
使用環境溫度：10℃~35℃
使用環境濕度：≤85%

三、工作原理
儀器按照ASTM  D93、GB/T261-2008方法規定的升溫曲線加熱，溫度接近閃點值時自動點火，當出現閃點時儀器自動鎖定顯示打印結果，同時自動對加熱器進行冷卻。

四、使用方法
（一）測試操作
1、接通電源后,儀器測試臂部分自動抬起,并有提示音, 顯示儀器名稱及版本號。
2、點擊屏幕任意位置，顯示測試界面：

點擊“開始”，測試臂落下，開始測試；點擊“終止”，停止試驗，測試臂升起。“試驗條件”處顯示測試的設定條件，包括預期閃點、打印機開關設置、試驗所適用的標準等。“試驗信息”處顯示試驗的進程信息。
在試驗界面中，點擊“自檢”、“設定”、“條件”、“記錄”等按鈕，可進入相應的功能界面。

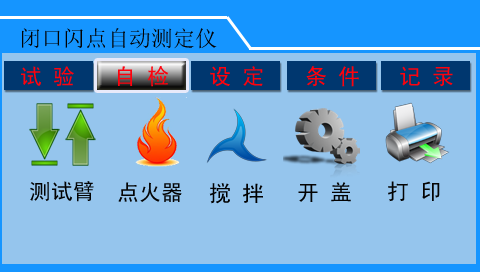

2、自檢界面
該界面下可以對儀器的各部件執行自檢操作。
點擊“測試臂”，測試臂組件升起；再次點擊，測試臂組件落下。點擊“點火器”，點亮點火器；再次點擊，熄滅點火器。點擊“攪拌”，啟動攪拌；再次點擊，關閉攪拌。點擊“開蓋”，啟動杯蓋滑板運行，并自動歸位。點擊“打印機”，啟動打印機打印自檢，打印機會打印模擬的測試結果（并非真實的測定結果），以驗證打印機是否工作正常。
執行各部件自檢過程中，其下方會顯示相應的操作信息。

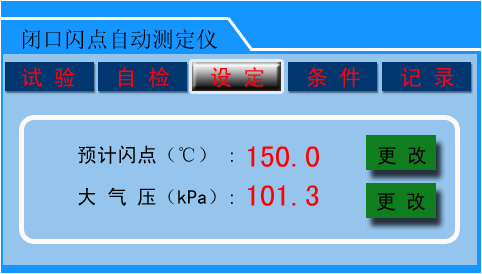

3、設定界面

該界面下可以設定預計閃點值與大氣壓值：點擊“預計閃點”或“大氣壓”后的“更改”，進入預計閃點或氣壓設定界面：

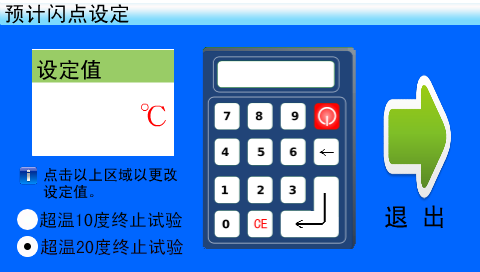

（1）預計閃點設定

該界面下，點擊“設定值”區域，鍵盤上方預計閃點設定值輸入框處光標閃爍，可以輸入數字，并按“←|”確認輸入。要刪除輸入的數字，可以點擊“←”。點擊右上角的“X”，退出預計閃點設定界面。點擊左下方“超溫10度終止試驗”或“超溫20度終止試驗”用于選擇符合國標方法(超過設定溫度10度終止測試)或非國標方法（超過設定溫度20度終止測試）的終止測試條件。
（2）大氣壓設定
測試所在地區的大氣壓值不同，會導致測試試樣的閉口閃點值不同，為校正到標準大氣壓下的準確值，需要根據實際氣壓值做設定。操作方法參加“預計閃點設定”。

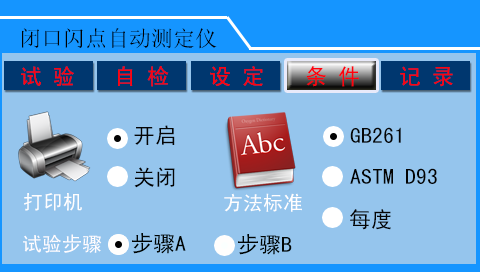

4、條件界面

該界面用以設置打印機的開啟、關閉及測試試樣所符合的標準、采用國標時根據樣品分類而采用的不同測試步驟等。采用的標準包括GB261-2008和ASTM D93,設定為“每度”時，測試試樣開始后，在溫度上升約5℃時，每升高1度即開蓋并點火一次，試驗試樣是否閃火，適用于并不確知閃點范圍的試樣。選擇“步驟A”時，按GB/T261-2008要求的步驟A測試方法測試樣品；選擇“步驟B”時，則按GB/T261-2008要求的步驟B測試方法測試樣品。
點擊相應區域，實現打印機或適用標準、測試步驟等條件的選擇設定。

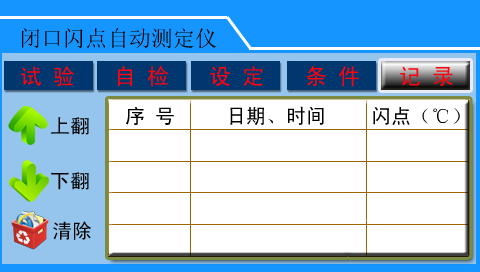

5、試驗記錄界面

該界面顯示已測試樣的測定結果試驗記錄。“上翻”、“下翻”按鈕用以翻頁查詢，“清除”按鈕用于清空記錄存儲區的所有數據記錄—點擊“清除”后彈出確認清空記錄窗口，避免因誤操作而意外刪除所有的試驗記錄。

6、時間設定界面
在以上具有顯示實時時間的界面中，點擊該時間顯示區域，進入時間設置界面：

要調整日期、時間時，點擊該界面上方的時間顯示區域，鍵盤輸入框中即有待修改時間顯示(年、月、日、時、分、秒顯示區域以“？”代替)，需要按順序逐個輸入，待秒數字輸入后，可點擊“確定”按鈕完成修改。如中途退出，請點擊“取消”。

（二）樣品測試

 1、用石油醚或汽油把樣品杯清洗干凈，把試樣倒入試樣杯中至刻度線，把樣品杯放入儀器加熱穴內。在測試界面點擊“開始”，測試頭自動落下，儀器開始升溫測試。當測試到閃點值時，儀器會自動將測試頭升起，顯示閃點值并打印結果。如果在測試中需要終止試驗，可點擊“終止”。

2、當樣品溫度預置過低或樣品溫度過高時會自動結束試驗，并在“測試信息”處中顯示“預期閃點設定值過低”或“樣品溫度過高”。樣品測試范圍為預置溫度前18度到預置溫度后20度范圍。

3、當樣品試驗溫度超過預置溫度20℃未發生閃點時，儀器會自動終止試驗。

4、當試驗結束后需返回主菜單時，按“△”或“▽”鍵。

五、注意事項
（一）測試注意事項
1、儀器因有點火裝置，須在通風櫥內操作（不要開風機）。
2、溫度傳感器由玻璃制成，使用時不要與其它物品相碰。
3、每次換樣品都要將樣品杯清洗干凈，樣品加熱穴內不要有其它物品放入，否則將無法進行試驗。
4、測試頭部分為機械自動傳動，切勿用手強制動作，否則將造成機械損傷。
5、當儀器未能正常工作時，應先檢查信號線是否接好，再用儀器的自檢功能進行檢查，如有問題請及時與我們聯系，勿自行拆修。
（二）保養
1、儀器的傳感器部分易附著油污，會影響檢測精度，要經常用汽油、石油醚對傳感器清洗，清洗時要十分小心，以免碰壞。
2、儀器外亮不要用腐蝕性清洗劑擦洗，以免將表面漆破壞，長期不用時把樣品杯放入加熱穴中，在“儀器校驗”欄目下，選“測試頭”按“確認”鍵將其落下。
