一、產品簡介
TAG-6000無線高壓核相儀（以下簡稱“儀器”）用于檢測環網或雙電源電力網閉環點斷路器兩側電源是否同相。在閉環兩電源之前一定要進行核相操作，否則可能發生短路。儀器適合6-110KV輸電線路帶電核相作業，同時具有高壓驗電和核定相序的功能。
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點，符合國家電力安全工器具質量監督檢驗測試相關標準。與有線核相器相比，其主要優點是去掉了連接兩個電網（電源）兩端的引線，使用不受任何地形和設施構架的方式限制，提高了安全性。

二、工作原理
儀器由X發射器、Y發射器和接收主機組成。兩個檢測發射器可以判斷線路是否帶電，然后發出測量的相位、頻率信號。接收主機接收兩個檢測發射裝置發回的信號，從而判斷兩線路是否同相。

三、安全事項
1、現場測試時，操作人員應按電力部門高壓測試安全距離標準進行操作。
2、標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220KV時，請使用長度大于3米的絕緣桿。
3、核相操作時，手持位置不要超過絕緣桿手柄位置。

四、技術特性
1、相位差準確度：誤差≤5°。
2、頻率準確度：±0.1HZ。
3、本產品所測電壓等級為6-110KV。
4、發射器和接收主機的傳輸距離大于130米。
5、結果判斷（同相、異相）采用A級標準，相位差≥30°為異相，相位差<30°為同相。
6、真人語音提示，男聲“同相”、女聲“異相請注意”。
7、屏幕同時顯示兩線路相位差、頻率、波形和失量圖。
8、主機顯示電池電量，半小時無操作自動關機。
9、兩個發射器和接收器均內置可充電鋰電池。
10、具有高壓驗電和核定相序的功能。
11、高壓測量時泄漏電流<10uA。
12、發射器工作功耗<0.1W，接收主機工作功耗<0.3W。
13、主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。
14、若儀器1年使用10次，每次30分鐘，則充電周期約為1年。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH
17、整機重量：約4.5KG。
18、儀器包裝尺寸：長71cm*寬26cmm*高11cm。

五、使用說明
（1）儀器簡介

（接收主機）	液晶顯示： (a)第一行：I線路與II線路的相位差。 (b)第二行：I線路的波形和頻率。 (c)第三行：II線路的波形和頻率。 指示燈： （a）  異相紅燈亮：兩線路異相。 （b）  同相綠燈亮：兩線路同相。 （c）  充電紅燈亮：正在充電。 （d）  充電綠燈亮：電已充滿。 按鍵： 長按開機或關機。 短按波形圖和矢量圖界面切換。   補充：右上角有電量指示；最下端插孔為充電接口。
（發射器底部示意圖）	指示燈： 測量時：指示燈1和指示燈2不停閃爍。 充電時：充電指示燈為紅色。 充滿時：充電指示燈為綠色。 蜂鳴器： 接觸到高壓帶電線路則蜂鳴器響2秒鐘，表示線路帶電。 安裝螺孔： 與伸縮絕緣桿相連。 充電接頭： 與充電器連接。

（2）檢查
（a）接收主機檢查：長按“開/關機鍵”開機，屏幕顯示正常，右上角顯示電量。
異常處理：如果在使用時儀器死機，長按“開/關機鍵”不能正常關機，請將儀器背后的電池蓋打開，按“K_Reset”復位鍵，儀器
可復位至正常狀態。
（b）發射器檢查：

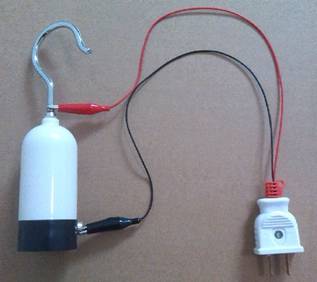

方法1：使用配置的測試線參照圖（1）連接，如果發射器蜂鳴，兩指示燈交替閃爍，接收主機顯示對應的波形和頻率信息，則發射器正常。

                                  圖1
方法2：將發射器掛接到相應電壓等級的帶電線路上檢驗（或使用高壓試驗設備，模擬高壓線路對儀器經行檢驗）。如果發射器蜂鳴，兩指示燈交替閃爍，接收主機顯示對應的波形和
頻率信息，則發射器正常。
提示：如果不使用測試線，儀器的啟動電壓約為4KV。
使用測試線時，儀器的啟動電壓約為5V。

（c）絕緣桿檢查：

將伸縮絕緣桿拉伸至全長后進行規定的耐壓試驗。具體耐壓電壓可參照附錄A。
提示：當耐壓試驗設備的最高電壓受限時，可以將絕緣桿拉伸至全長后，每單節進行相應的耐壓試驗。

（3）核相。
將兩發射器分別掛接到兩帶電線路上，觀看接收主機的測量結果（依照國家電網核相A級標準）。

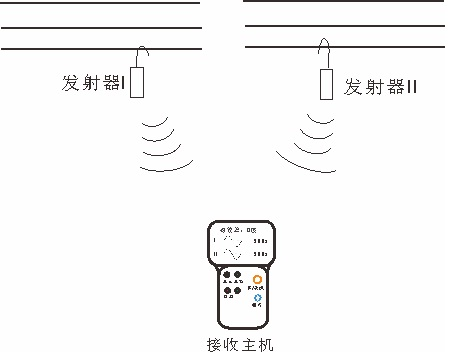

相位差大于30度時為異相，“異相”指示燈亮，同時語音提示“異相請注意”；小于30度為同相，“同相”指示燈亮，同時語音提示“同相”。操作示意圖如下。

補充：如果測試電壓為220V/380V,請使用測試線與發射器連接，再進行測量。此時測量可以不使用絕緣桿。
注意：嚴禁使用導線替代測試線，否則儀器會燒壞。（測試線內部有限流電阻）。

六、維護保養
1、長期不使用時請充滿電后再存放。
2、本產品不宜存放在潮濕、高溫、多塵的環境中。
3、絕緣桿首次使用前應做耐壓試驗，且每年進行一次耐壓試驗。

附錄A

絕緣桿參數補充說明



絕緣伸縮桿(材料)選用兵工企業生產的防潮絕緣管, 符合IEC/1C78標準具有防潮、耐高壓、抗沖擊、抗彎等特點, 該材質特性見下表。



      表一  絕緣桿機械、電氣特性





表二 絕緣桿耐壓試驗參數



產品符合國家GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~110kV便攜式核相儀通用技術條DL/T971-2005》要求。
