目錄

一、概述...............................3
1.1適用范圍............................3
1.2性能特點............................3
二、技術參數...........................3
2.1環境條件............................3
2.2綜合指標............................4
三、操作說明........................... 5
3.1鍵盤的介紹及各按鍵的功能....5
3.2軟件操作說明........................6
四、分析軟件使用說明...................15
五、售后服務................................48

一、概述
1.1適用范圍
KDZW-II內阻測試儀是用于測量電池內部阻抗和電池酸化薄膜破損程度的儀器，以下簡稱儀器。內阻的測量方法主要是瞬間直流放電法，我們采用的直流放電法來測量蓄電池的動態內阻。利用內阻阻值的大小來判斷電池的劣化狀態，（一般來說）其阻值越小電池的性能越好。因此，采用內阻進行測量電池的方法卻是速度快且可靠性高的一種好方法。
1.2性能特點
內阻的測量方法主要是瞬間直流放電法，我們采用的直流放電法來測量蓄電池的動態內阻。
內阻的測量精度高，一致性好。
采用3.5寸TFT（320×240）真彩液晶顯示屏，直觀、快捷、方便的人機界面。
支持USB和U盤讀寫測試報告，方便試驗數據的拷貝整理，且報告以TXT文檔格式存儲。

二、技術參數
2.1環境條件
海拔高度：≤2000m
環境溫度：-40℃ ~ 85℃
工作溫度：-5℃ ~ 45℃
相對濕度：5％ ~ 95％
2.2綜合指標
蓄電池輸入最高電壓：30V（超過范圍損壞設備）
放電電流： 10A
放電時間：3秒
內阻分辨率：1μΩ
內阻測量范圍：0~39.999mΩ
內阻測量精度：±1%
內阻重復測量精度：5%
電壓分辨率：1mV
電壓測量范圍：0~20.000V
電壓測量精度：±0.25%
最大記錄：128×31條
鋰電池充電電壓：12.6V
充滿電使用時間：4小時
工作溫度范圍：-30℃-55℃

三、操作說明
測試線與測試儀連接起來，兩個夾子分別夾在正負端（紅色夾正端，黑色夾負端），如下示意圖所示：

                                         測試儀接線圖
3.1鍵盤的介紹及各按鍵的功能
Tab鍵，選擇下一個按鈕或菜單；Up和Down鍵，向上和向下方向移動和數字的選擇；Left和Right鍵，向左和向右方向移動，或按鈕、菜單；Esc鍵，退出；Enter鍵，確定；F1鍵，幫助，（此鍵功能暫時沒有實現）；Backspace鍵，刪除（此鍵功能暫時沒有實現）。在屏幕上沒有特殊說明均按此說明操作。
3.2 軟件操作說明
3.2.1內阻測試界面

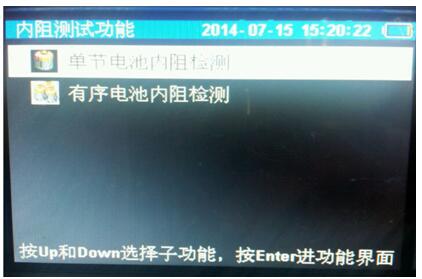

選擇內阻測試功能，按［ENTER］確定鍵后進入內阻測試界面，如圖1。有2個選項

                                                  圖1

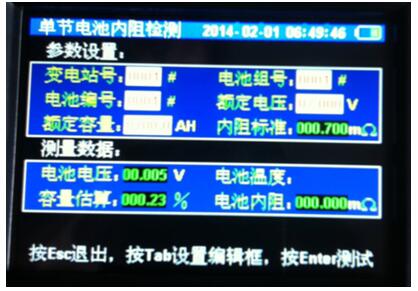

按[Up,Down]上下鍵選擇測試類型，選擇單節電池內阻測試按［ENTER］確定進入，單節電池內阻測試界面，如圖2。

                                                圖2

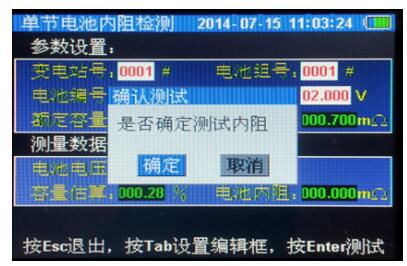

進入內阻測試界面，設置相應參數，按Tab選擇切換下一個選項，[Lefe,Right]左右鍵改變位，[Up,Down]上下鍵設置數字。設置完成后按［ENTER］確定鍵彈出一個是否確定測試小窗口，如圖3。

                                              圖3

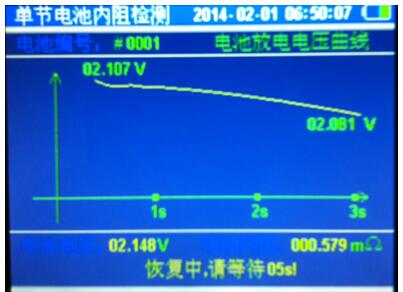

選擇確定鍵［ENTER］確定開始測試，如圖4。

                                                     圖4

待大約3s后測試完成，并且保存測試數據。10s后按任意鍵（如圖5所示）退出內阻測試界面。有序電池內阻測試同單節電池內阻測試步驟一樣，只是有序電池內阻測試完成后自動指向下一節電池。

                                                    圖5

3.2.2測試報告管理

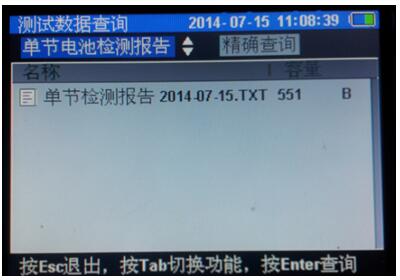

選擇測試報告管理功能，進入后，按[Up,Down]上下鍵選擇：選擇測試報告查詢進入測試報告查詢界面，如圖6。

                                          圖6

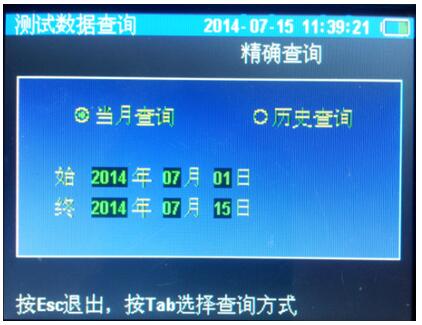

進入內阻測試報告查詢界面后，如圖6。按Tab鍵選擇第一選項后，按[Up,Down]上下鍵切換單節和整組電池檢測報告查詢。第二個選項測試報告查詢范圍。第三個選項對應的測試報告查詢。如圖7、8。

                                                 圖7

                                               圖8

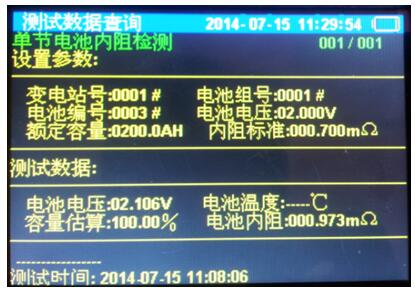

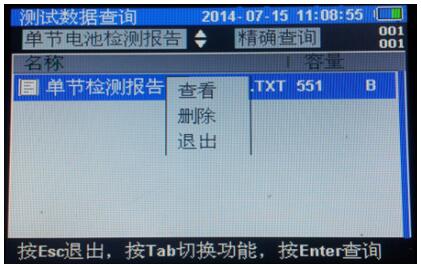

選擇相應的測試報告后，按［ENTER］確定鍵彈出一個小選擇項，選擇查看，按［ENTER］確定進入查詢測試數據。如圖9。

                                             圖9

按上下鍵查詢單節電池?cái)?shù)據。按ESC鍵退出。

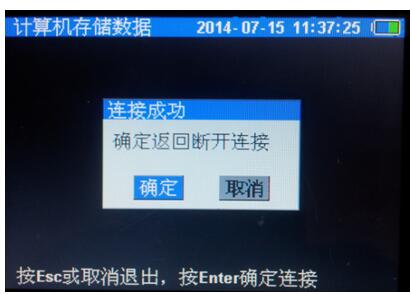

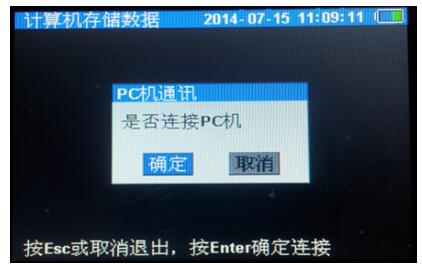

選擇計算機存儲數據功能，進入計算機存儲數據界面后再按［ENTER］確定鍵。彈出PC機通訊窗口再按［ENTER］確定鍵連接PC機，如圖10。然后在PC機拷貝內阻測試數據。連接成功后如果再按［ENTER］確定鍵斷開連接。如圖11。

                                                  圖10

                                              圖11

選擇拷貝到U盤功能，進入拷貝到U盤界面，如圖12。

                                                 圖12

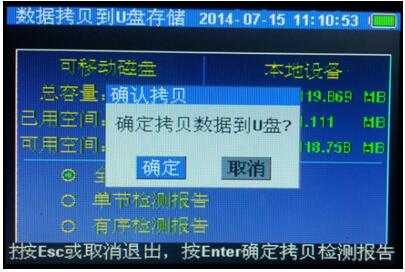

如果沒有插入U盤則顯示請插入U盤，插入U盤后則消失請插入U盤并且顯示U盤的容量。選擇相應的數據拷貝選項再按確定彈出確定拷貝界面，如圖13。

                                           圖13

3.2.4系統設置

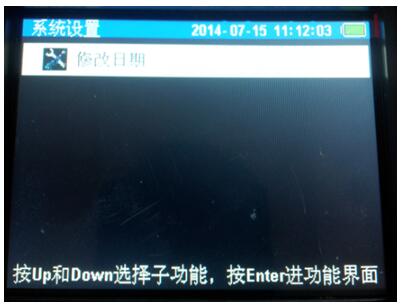

選擇系統設置功能，進入系統設置界面，如圖14。系統設置是本設備的修改日期設置，按鍵操作功能看鍵盤的介紹及各按鍵的功能或前面提到。

                                                圖14

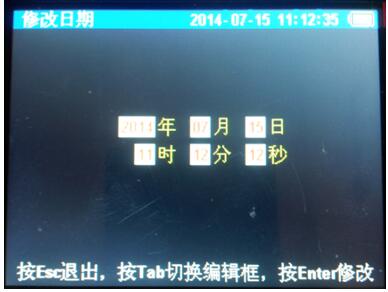

修改日期，如圖15。

                                            圖15

3.2.5  幫助

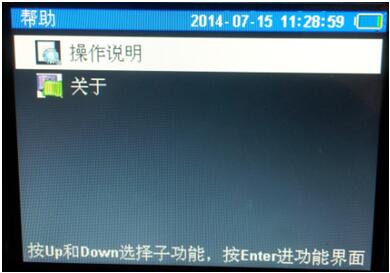

選擇幫助功能，進入幫助界面，如圖16。

                                             圖16

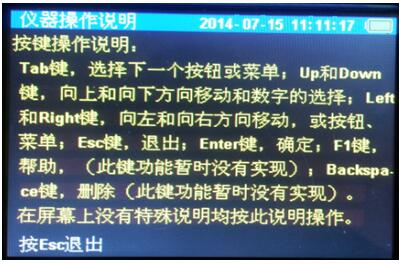

儀器操作說明，如圖17。按鍵操作功能說明。

                                              圖17

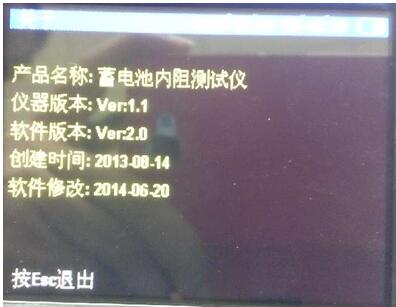

關于，如圖18。講述本設備公司名、產品名稱、聯系電話、版本號等。

                                                 圖18

四、分析軟件使用說明
4.1軟件操作說明
4.1.1主界面介紹

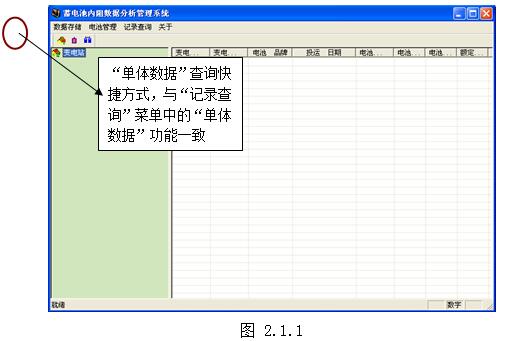

圖 2.1.1 為軟件主界面。如圖客戶區被分為兩個部分，左邊的框格顯示的是一個變電站的樹形結構，該樹形目錄的根節點是變電站，子節點是某個具體的變電站名稱，葉子是電池組編號，即該變電站下所包含的電池組編號；右邊則是一個列表框，從該列表框的標題可以看到顯示了：變電站名稱/變電站編號/電池組編號/電池節數/電池規格/額定容量信息。

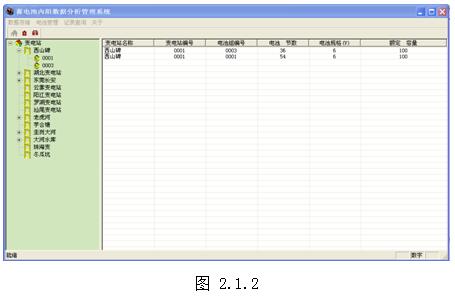

雙擊左邊樹形目錄某個具體的變電站名稱，則會在右邊的列表框內顯示該變電站下所有的電池組信息，如圖2.1.2.。

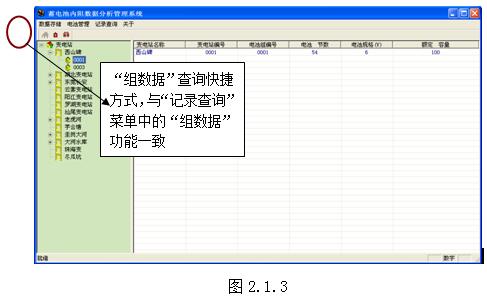

樹形目錄的葉子節點是電池組編號，選擇某一個電池組編號，則在右邊的列表框內顯示該電池組的信息。圖2.1.3

注意：
`導入數據前應先到“電池管理”菜單所在的屬性頁面中添加變電站信息和電池組信息。步驟具體為：
1.先到“變電站管理”頁面新增“變電站名稱”和“變電站編號”。
2.然后到“電池組管理”頁面，在“變電站名稱”下拉框選擇剛才添加的變電站及其編號，然后增加屬于該變電站下的電池組信息。
3.當變電站信息和電池組信息都添加成功后再到數據導入頁面進行操作。
4.1.2數據導入/導出
(1) 數據導入

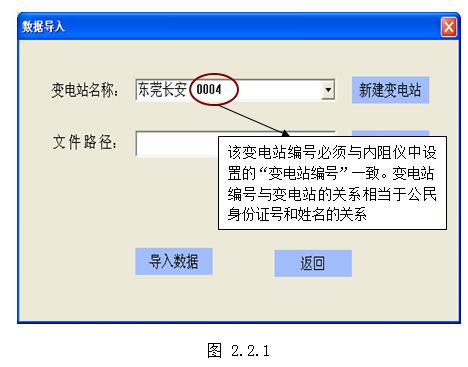

圖2.2.1，在“變電站名稱”下拉框選擇某一個變電站，該變電站即是用戶測試的電池組所在的變電站。假如用戶使用內阻測試儀對“東莞長安”變電站下面的0001電池組進行了測試，現在需要將數據導入到該軟件中進行分析。內阻儀中有一個變電站編號，該編號由用戶自行設定并且是唯一的，即不同的變電站有不同的編號。用戶利用內阻儀進行測試時將“變電站編號”參數設置為“0004”，則在下面圖2.2.1中選擇到自己的變電站編號和對應的變電站名稱，如果該下拉框中沒有該變電站編號對應的變電站名稱，則用戶可以通過右邊的“新建變電站”按鈕來創建一個與測試時設置的變電站編號一致的變電站編號，然后再進行數據導入。
此處的新建變電站功能與“變電站管理”頁面下的創建變電站功能一致，在此處引入創建功能只為方便用戶操作，用戶可以在導入頁面順手創建目標變電站和變電站編號信息。

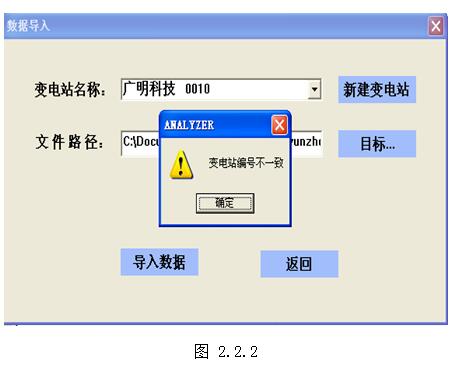

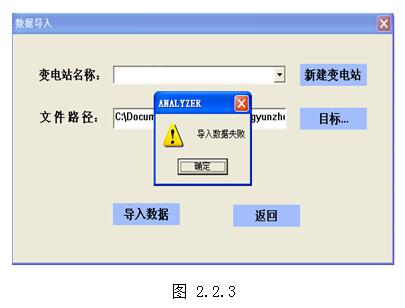

注意：變電站編號必須要與將要導入的數據中的變電站編號一致，否則出現圖2.2.2，圖2.2.3的提示信息。

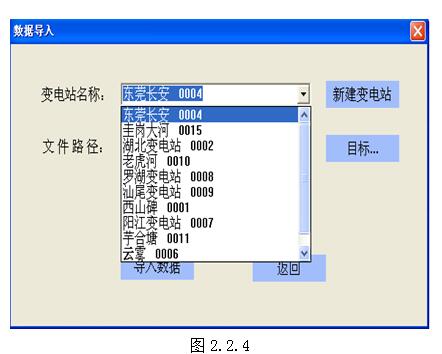

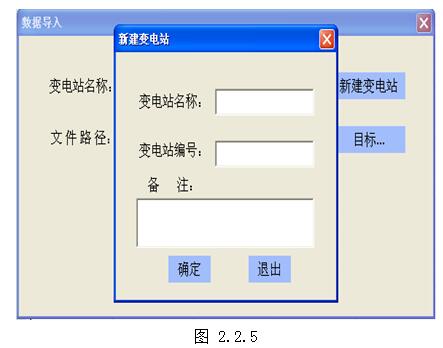

如果在圖2.2.4中沒有找到與變電站編號“0004”對應的變電站，則點擊“新建變電站”按鈕進行創建變電站及其編號，圖2.2.5。在該“新建變電站”對話框內輸入變電站名稱和變電站編號，備注信息可以是操作人員信息等說明信息。

特別注意：由于變電站編號的唯一性，所以該變電站編號必須是從未使用的。

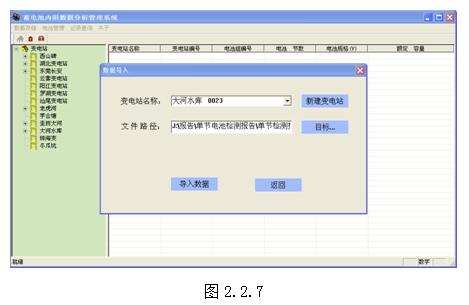

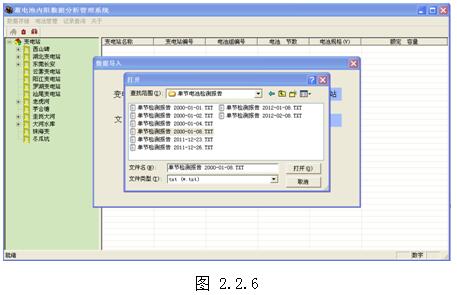

選擇好了變電站和變電站編號信息，現在則選擇存放測試數據的U盤或者文件夾，找到需要導入的記錄。圖2.2.6，圖2.2.7，然后點擊導入數據按鈕即可。

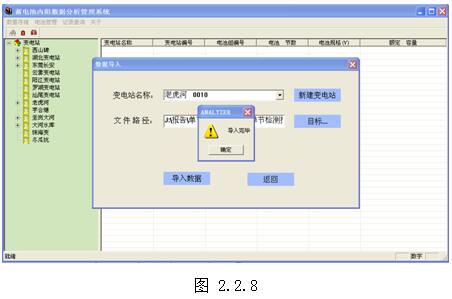

圖2.2.8 導入數據成功

(2) 導出數據

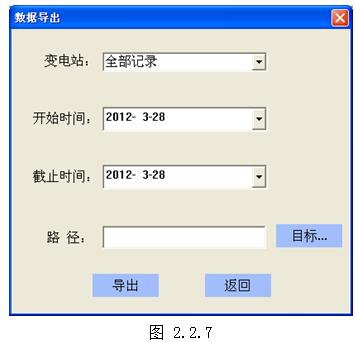

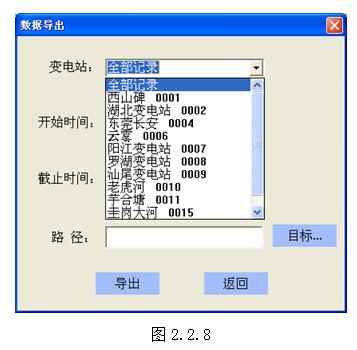

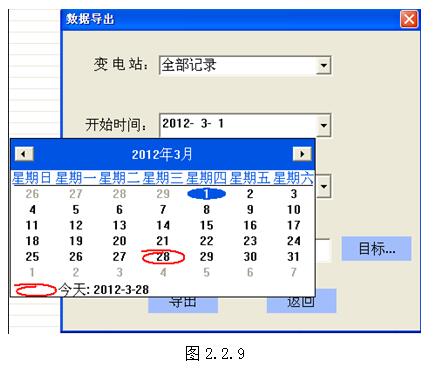

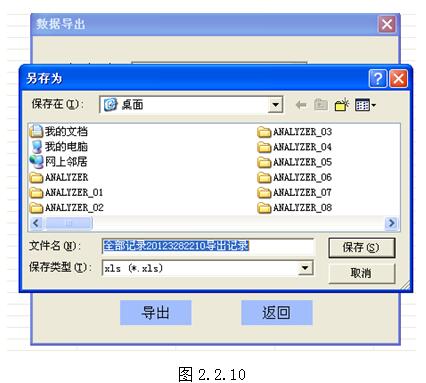

圖2.2.7，導出數據可分為1.導出某個變電站的記錄，2.導出全部記錄。“開始時間”和“結束時間”表示測試記錄的時間，假如用戶想導出某個變電站2012-03-12那一天的測試記錄，則用戶可以在“變電站”下拉框內選擇需要導出的變電站，“開始時間”選擇未測試時間的前一天即2012-03-11而結束時間為測試時間的后一天即2012-03-13。然后“目標”按鈕選擇導出的路徑，也就是導出文件的放置路徑，用戶可以根據自己的實際情況選擇。具體步驟參看圖2.2.8，圖2.2.9，圖2.2.10及圖圖2.2.11。

4.1.3電池管理
電池管理包括“電池組管理”和“變電站管理”2塊內容。
（1）電池組管理
在“電池組管理”頁面內只能對電池組的信息進行增加，修改和刪除。

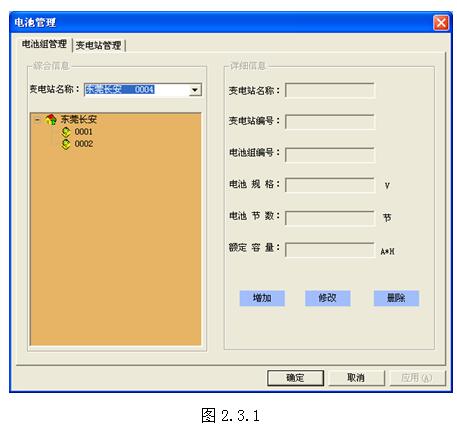

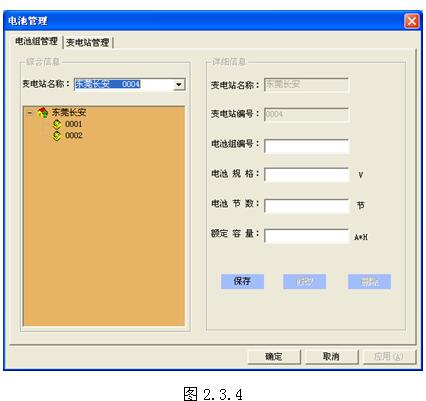

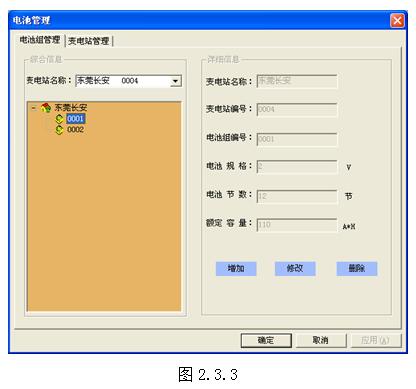

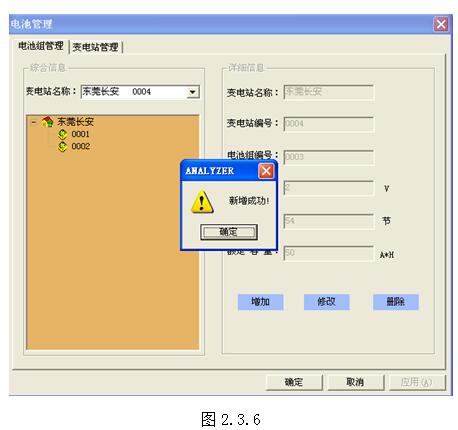

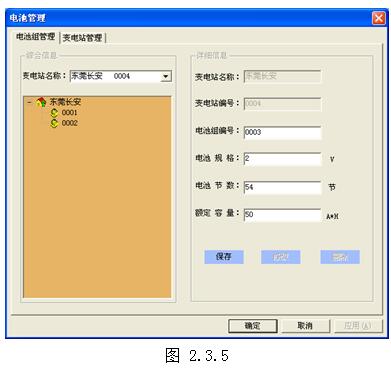

變電站增加：從左邊的“變電站名稱”下拉框內選擇需要進行修改的電池組所在的變電站，如下例：選擇“東莞長安  0004”，則在下方的樹形目錄中顯示了該變電站下的所有電池組：0001，0002，并選擇電池組0001。圖2.3.1， 圖2.3.2，圖2.3.3，圖2.3.4，圖2.3.5及圖2.3.6

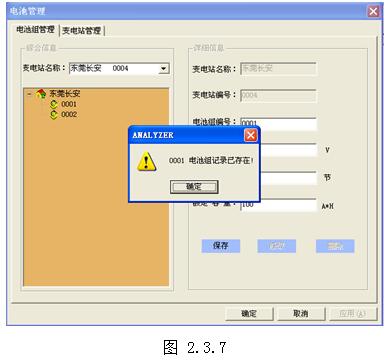

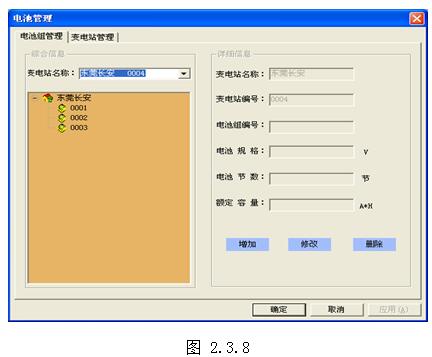

電池組新增成功之后，從左邊“變電站名稱”樹結構中，可以看到新增的電池組“0003”編號，圖2.3.8。如果新增的電池組在本變電站內已經使用則會得到圖2.3.7的提示信息，此時新增電池組失敗。

電池組修改

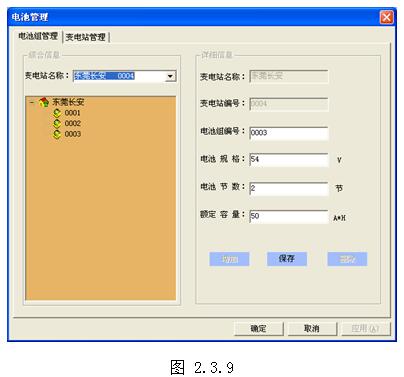

選擇某一電池組信息，如圖2.3.9中，選擇“東莞長安 0004”變電站下的“0003”電池組進行修改。圖 2.3.10

電池組刪除

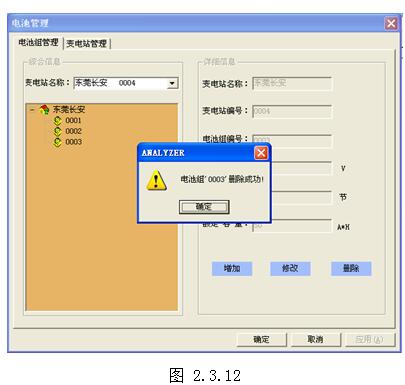

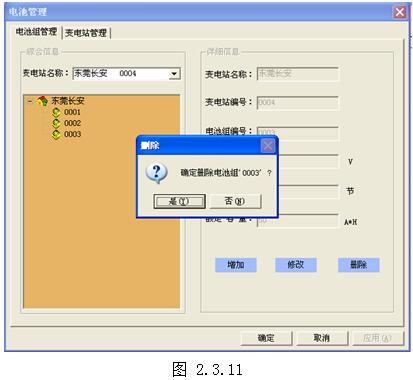

選擇需要刪除的電池組，圖 2.3.11，圖 2.3.12

（2）變電站管理

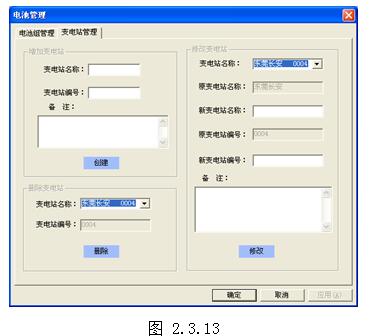

圖2.3.13變電站管理結構，在該界面內主要是針對“變電站及其編號”的修改。
變電站增加

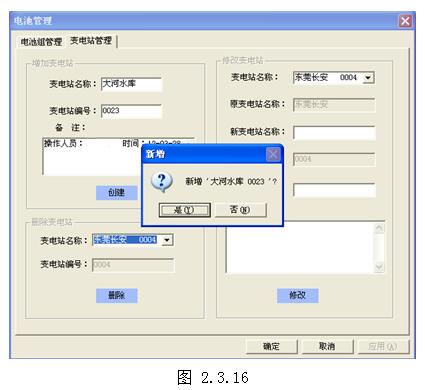

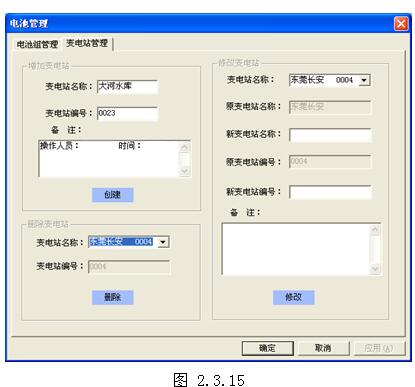

在左上方的“增加變電站”與“數據導入”頁面的“新建變電站”是一樣的功能，在此不再贅述。圖 2.3.15，圖 2.3.16，圖2.3.17。

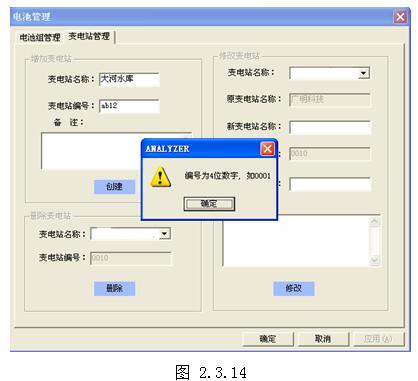

注意：本軟件中但凡涉及到編號的輸入，無論是變電站編號或是電池組的編號都是四位阿拉伯?dāng)?shù)字，如0012，特別是電池組編號推薦0001類似的命名方式，若命名中包含字母或空格或長度不夠或超出4位都會進行校驗，如果不符合上述格式則會有提示信息，圖2.3.14

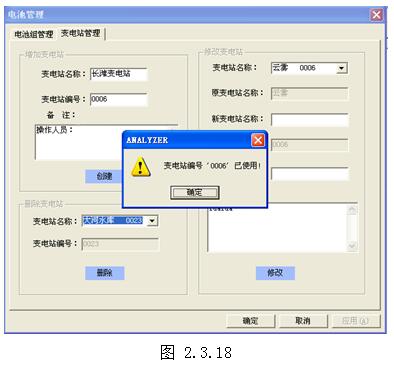

圖 2.3.18中，如果新增的“變電站編號”已經使用則新增不成功。

變電站修改

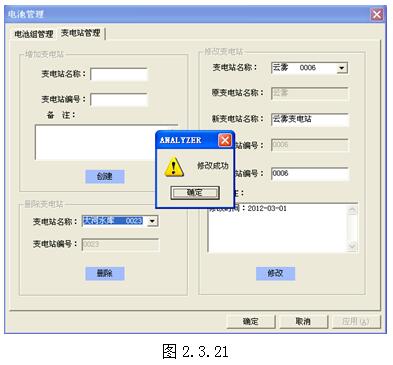

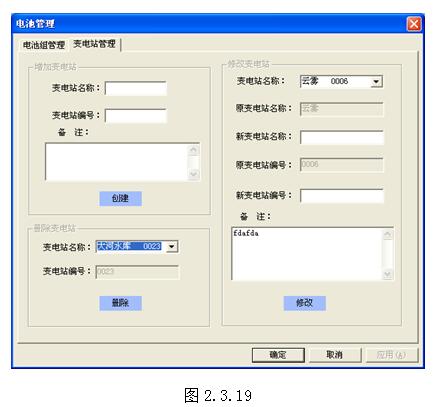

圖 2.3.19右邊的“修改變電站”框內，選擇“變電站名稱”下拉框，則在“原變電站名稱”和“原變電站編號”中顯示選擇的變電站信息，以及備注信息。具體修改過程參看圖 2.3.20，圖2.3.21。

變電站刪除

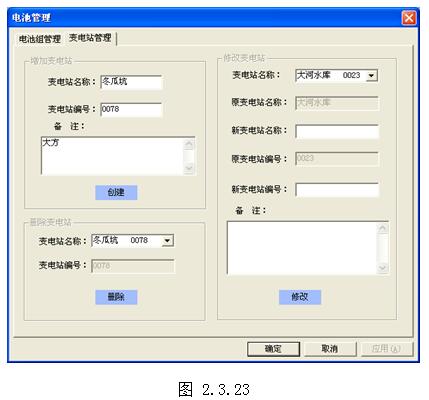

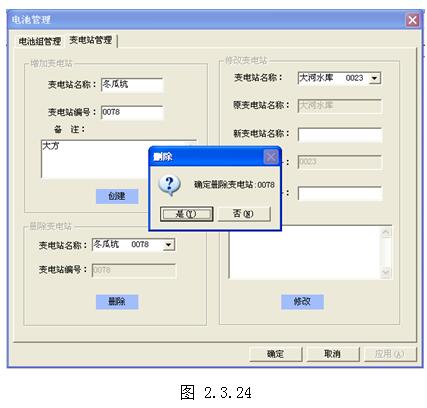

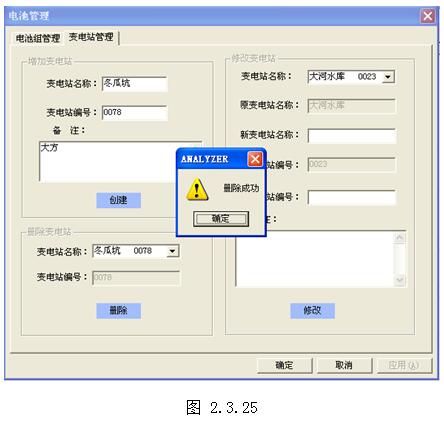

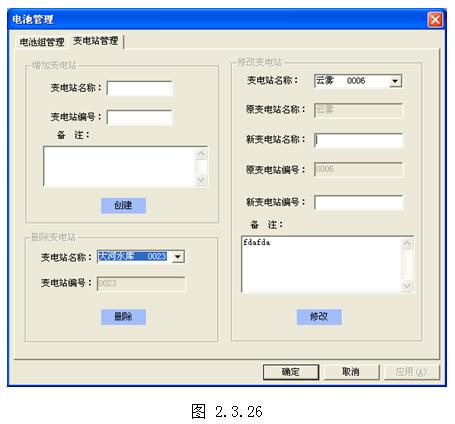

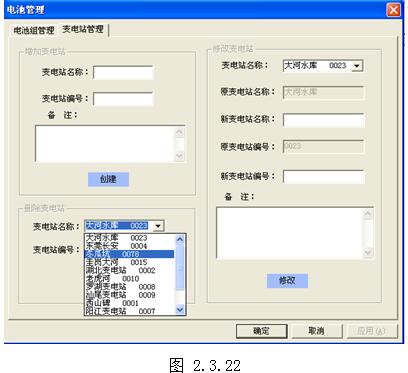

選擇需要刪除的變電站進行刪除即可。圖 2.3.22，圖 2.3.23，圖 2.3.24，圖 2.3.25，圖 2.3.26。

4.1.4數據查詢
數據查詢包括“單體數據查詢”和“組數據查詢”，所謂單體數據查詢是指某個單體在不同測試時間里的數據對比，而組數據查詢是指某個電池組在不同測試時間的數值對比。
(1) 單體數據查詢
1.查詢數據
圖 2.4.1，從左邊的“變電站”下拉框里面選擇某一個變電站，從該變電站內選擇電池組，然后選擇某一個具體需要進行查詢的單體，對其單體的各項屬性指標進行比較。當選擇某一個單體后，該單體的歷次測試都會在左邊的列表框內顯示出來，用戶可以通過勾選前面的復選框來選擇進行需要對比的數據。數據的查看可以分為2種：1.數據表，2.直方圖。默認使用數據表查看，但用戶可以在數據表與直方圖直接自由切換查看方式。圖2.4.1界面右邊的上半部分顯示了這些測試中具體哪次的最小最大電壓值和測試時間，最小最大內阻值及測試時間。在右邊的下半部分則是顯示每次測試結果的數據表列表框，顯示的具體信息包括：序號/測試時間/測試電壓/測試內阻/電池容量/電池溫度/電池狀態，在此顯示的是電池單體的主要屬性信息，用戶如果需要更詳細的信息則需要將這些記錄導出到Excel表格中進行查看。
數據表查看方式：圖 2.4.1

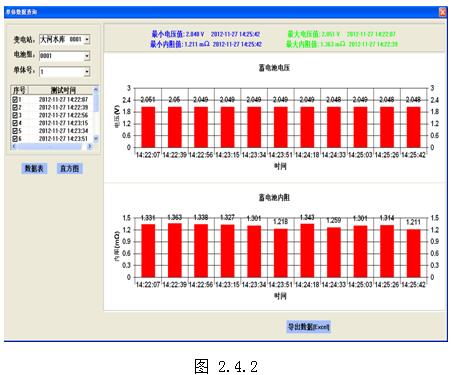

直方圖查看方式：圖 2.4.2

2.修改數據

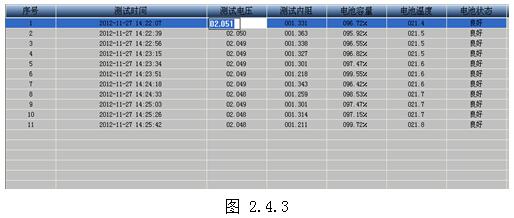

對于單體數據除序號和測試時間列不可修改外，其他項均可修改，如圖2.4.3。
修改步驟：
一、鼠標先單擊需要修改的所在行，然后第二次單擊具體需要修改的某個數據。參看圖2.4.3.

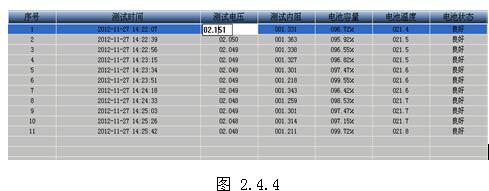

二、對需要修改的數據進行編輯，圖2.4.4。

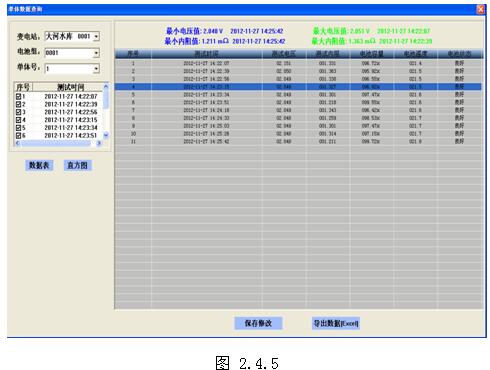

三、編輯完畢后將鼠標點擊在列表的其他數據區域，此時頁面下方出現一個“保存修改”的按鈕，圖2.4.5

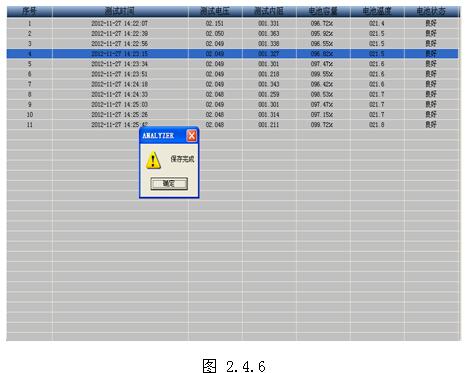

四、此時你可以繼續進行其他修改或點擊“保存修改”按鈕對剛才的修改進行保存，如果修改成功則有圖2.4.6提示。

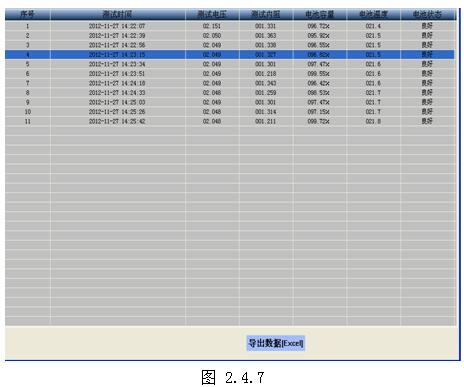

五、對圖2.4.6的“保存完成”點擊后，則頁面下方的“保存修改”按鈕被隱藏，直到下一次修改發生時又重新顯示。圖2.4.7，圖2.4.8
注意：修改數據時須注意的是編輯完數據后務必將鼠標點擊到其他有效的數據區，這樣編輯的數據才會被錄入，否則進行多個數據修改時會導致最后一個要修改的數據不成功。

3.導出數據
點擊頁面下方的“導出數據[Excel]”按鈕，選擇文件的輸出路徑，圖 2.4.9

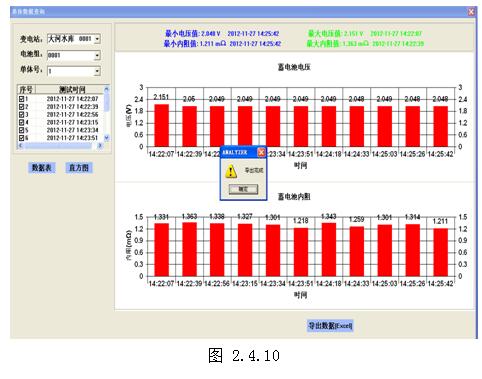

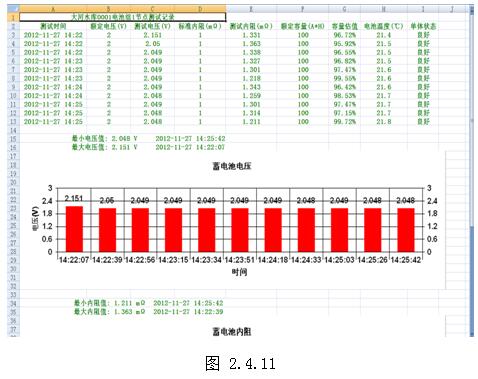

當?shù)玫健皩?dǎo)出成功”的提示后，圖2.4.10，用戶可以在導出路徑中找到導出的Excel文件。其文件名格式為“變電站名稱+電池組編號+測試記錄”。圖 2.4.11為測試結果。

(2) 組數據查詢
1.查詢數據
組數據的查詢表示某個變電站的某個電池組歷次測試中的數據匯總，可以方便維護人員對電池組的特性進行了解分析。組數據的查詢方式跟單體數據的查詢在操作上是一致的，在界面設置上也是一樣，具體操作可以參看“單體數據查詢”說明，限于數據量龐大導致生成的圖像直觀性考慮，只能支持任意2此測試結果的對比。
注意：導出組數據前如果沒有點擊“直方圖”按鈕進行圖像生成，則在導出的數據中沒有直方圖圖像。

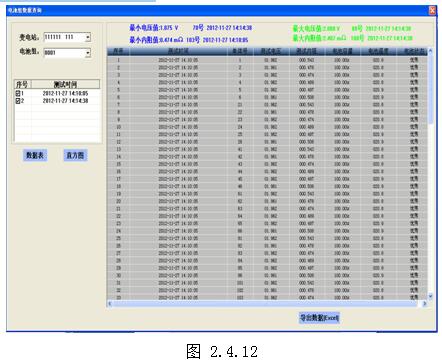

數據表查看方式：圖2.4.12

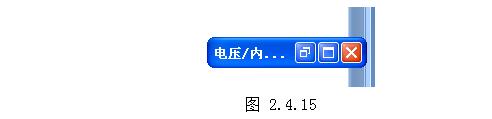

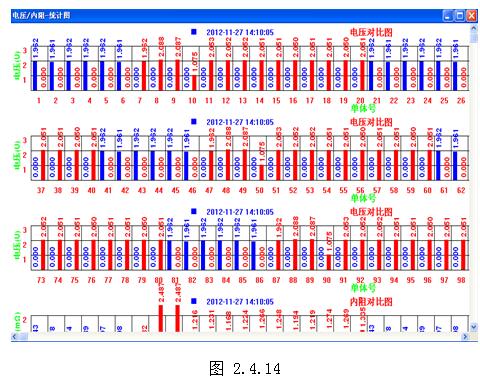

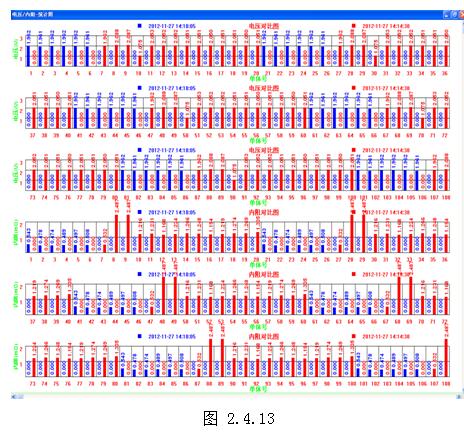

直方圖查看方式：最大化圖2.4.13，還原圖2.4.14，最小化圖2.4.15
注意：點擊直方圖時，會彈出一個全屏窗口，這是因?yàn)榭紤]到組數據比較多比如108節電池的對比，會導致圖像和數據都非常密集，影響對比直觀性，因此將圖像進行最大化顯示，用戶可以選擇圖像窗口右上角中間的“還原按鈕”將窗口縮小到正常大小進行局部展示，也可以最小化該圖像窗口， 圖2.4.15。在這圖像窗口不提供導出數據按鈕，用戶可以將該圖像還原或者最小化后或關閉回到“組數據”查詢頁面進行數據的導出操作。

2.數據修改
組數據除了序號和測試時間列不可修改外其他項可以修改，進行單體號修改時注意單體號不能重復。
具體修改請參考單體數據修改方法。
3.數據導出
組數據的導出請參考“單體數據查詢”的導出數據方法。

五、售后服務
5.1一般維護
1、定期用濕布以及溫和的清潔劑清理儀器的外殼。不要用研磨劑或溶劑。
2、測試針上的贓物或濕氣會影響讀數，要及時清理。
5.2保修注意事項
1、公司的設備自出廠之日起保修三年，期間正常使用發生故障由我公司負責維修。
2、凡由人為的操作不當或故意損壞，我方概不負責，若需服務，均屬有償服務。
下列情況，不屬于免費保修范圍：
a)由于使用不當，操作失誤，自行改裝而引起的損壞。
b)配用非本公司制造的配件而造成的損壞。
c)因意外因素而造成的損壞。
